Industrijski baterijski sistem za shranjevanje energije 130kW za tovarniško upravljanje energije

Čemu je namenjen ta sistem

Večina komercialnih računov za elektriko vsebuje dve ločeni dajatvi: energijo, ki jo porabite, in dajatev za povpraševanje, ki je določena z vašim najvišjim polurnim porabo v obračunskem obdobju. Eno slabo julijsko popoldne lahko določi povpraševanje za ves mesec. To je problem, za reševanje katerega je zasnovan ta 130kW industrijski sistem za shranjevanje energije iz baterij za tovarniško upravljanje energije.

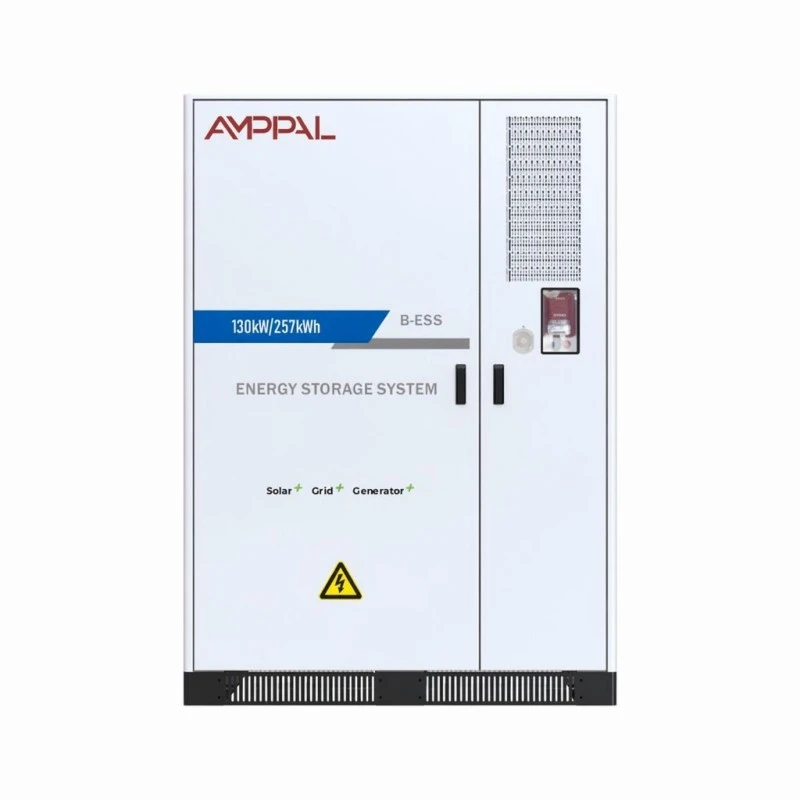

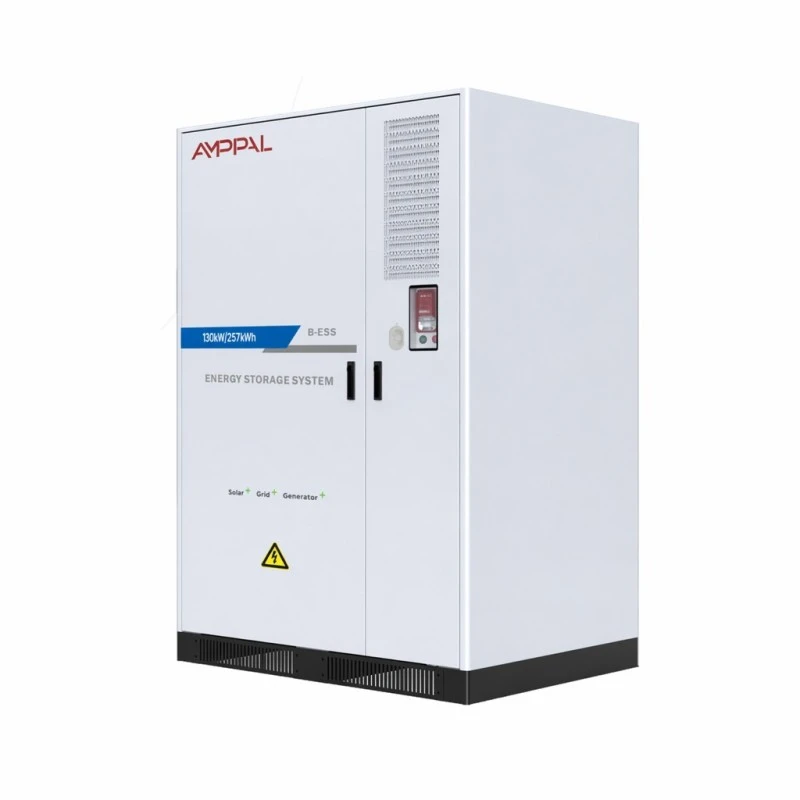

Omarica AF 130kW/257kWh polni, ko so tarife nizke ali vaša solarna elektrarna proizvaja presežek, nato pa se izprazni v stavbo, ko se obremenitev približa vaši zgornji meji povpraševanja. Pri 0,5 C lahko oddaja 130 kW približno dve uri – dovolj dolgo, da pokrije tipično industrijsko največje obdobje.

Deluje v omrežju in izven njega, tako da vas isto sredstvo pokriva tudi med izpadom. Za mesta, kjer izpad električne energije zaustavi proizvodnjo, ta druga funkcija pogosto sama po sebi opravičuje nakup.

Izbire specifikacij, ki vplivajo na vračilo

Celice LFP 3,2 V/314 Ah v nizu 1P256S: celice velikega formata pomenijo manj povezav, manj povezav pa pomeni manj točk okvar v osemletni življenjski dobi.

>8000 ciklov pri 0,5 C in 25 °C z 80-odstotnim zadrževanjem energije: pri enem ciklu na delovni dan je več kot dvajset let nominalne življenjske dobe, zato je cikliranje le redko omejevalni dejavnik.

THDi pod 3 % pri nazivni moči: druga oprema vaše zgradbe ne plača harmoničnega odbitka za namestitev baterije.

Faktor moči nastavljiv v celotnem razponu od -1 do 1, kar sistemu omogoča, da popravi faktor moči na mestu, ko je nedejaven, namesto da stoji kot mrtvo sredstvo.

Dvojna protipožarna zaščita – aerosol in perfluoroheksanon – tako na ravni PACK kot na ravni omare. Zavarovalnice vse pogosteje zahtevajo dvostopenjsko zatiranje na komercialnih napravah.

Inteligentna klimatska naprava namesto pasivnega hlajenja: temperatura celice ostane enakomerna po nizu, kar dejansko določa, ali boste dosegli 8000 ciklov.

Tehnične specifikacije

Spletna mesta, kjer številke delujejo

Proizvodni obrati s težkimi zagoni motorjev: stroški povpraševanja, ki jih poganjajo kratke konice, so najbolj jasen primer povračila za skladiščenje.

Komercialne stavbe z visoko popoldansko obremenitvijo HVAC: polnjenje čez noč po ugodni tarifi, praznjenje skozi konico hlajenja.

Območja z obstoječo strešno sončno energijo in omejitvami izvoza: shranjujte presežek proizvodnje, namesto da bi ga omejili ali izvažali po nizkih stopnjah dovajanja.

Objekti, ki uporabljajo rezervno dizelsko gorivo: EMS usklajuje PV, baterijo in generator, zmanjšuje čas delovanja generatorja in porabo goriva.

Polnilnice za električna vozila: zaščitite omrežno povezavo, tako da skupina polnilnic ne zahteva drage nadgradnje oskrbe.

Kako dejansko poteka Peak Shaving

EMS stalno spremlja merilnik mesta. Nastavite prag povpraševanja - običajno tik pod vašo pogodbeno zmogljivostjo - in sistem se izprazni vsakič, ko bi ga izmerjena obremenitev sicer presegla. Odziv je dovolj hiter, da ujame zagone motorja in podobne kratke konice.

Polnjenje je načrtovano in ne oportunistično. Krmilnik pogleda vaš tarifni koledar in napolni baterijo med urami izven prometne obremenitve ali prej, če fotonapetostno polje proizvede več, kot porabi stavba.

V načinu izven omrežja izbirni STS preklopi mesto na baterijsko napajanje, ko omrežje odpove. Standardna zmogljivost je 240–500 kW z večjimi enotami, ki so na voljo, prenos pa je dovolj hiter, da oprema IT in nadzorni sistemi ostanejo pripravljeni, namesto da bi se znova zagnali.

Varnostni inženiring in certificiranje

Baterijski paketi imajo certifikat CE in RoHS; celoten sistem ima dokumentacijo UN38.3 in MSDS za pošiljanje in odobritev lokacije.

Dvostopenjsko gašenje požara: aerosol deluje na ravni embalaže, medtem ko perfluoroheksanon ščiti prostornino ohišja in obravnava dve različni lestvici napak.

Ohišje IP54 z električnim delom, ločenim od prostora za baterije, tako da se toplotni dogodek v enem ne širi skozi drugega.

Vsak paket je pred sestavljanjem ocenjen glede na zmogljivost in notranji upor. Neujemajoče se celice v nizu serije 256 so klasičen vzrok za prezgodnjo izgubo zmogljivosti.

Testiranje izolacije in dielektričnosti se izvaja na 100 % sestavljenih sistemov, rezultati pa so zabeleženi glede na serijsko številko.

Območje delovanja je preverjeno pri 0 °C do +50 °C in do 95 % vlažnosti brez kondenzacije.

Zaporedje gradnje v naši tovarni Yueqing

1. Vnos celic — vsaka serija se vzorči glede na zmogljivost in notranjo odpornost glede na vrednosti, ki jih je izjavil dobavitelj.

2. Razvrščanje in ujemanje celic — celice so razvrščene tako, da je vsak niz zgrajen iz ozkega pasu zmogljivosti.

3. Sestavljanje PACK — varjenje zbiralke, ožičenje BMS in testiranje izolacije na ravni paketa.

4. Izdelava ohišja — razrezana pločevina, oblikovana in zvarjena, nato predhodno obdelana in prašno lakirana.

5. Integracija – paketi, PCS, klimatska naprava, gašenje požara in EMS so nameščeni in ožičeni v omarico.

6. Preizkus zagona — popolno polnjenje in praznjenje pri 0,5 C z beleženjem temperature in napetosti na ravni celice.

7. Simulacija omrežja — prenos v omrežju in izven njega, preverjen glede na programabilni vir izmeničnega toka.

8. Embalaža – omara pritrjena na ojačano paleto, nameščeni indikatorji udarca, nato zapakirana v zaboj za pomorski prevoz.

Ali je 130kW/257kWh prava velikost?

Dimenzioniranje sledi vašemu profilu obremenitve, ne vaši površini zgradbe. Izvedite dvanajstmesečne polurne podatke merilnikov in si oglejte obliko svojih vrhov: kako visoko nad izhodiščem in kako dolgo. Sistem s 130 kW/257 kWh pokriva konice do 130 kW, ki trajajo do približno dve uri.

Če so vaše konice krajše, vendar višje - recimo 250 kW za dvajset minut - potrebujete več moči in manj energije, zato je drugačna konfiguracija boljša. Če delujejo ves dan, se bo ta sistem zgodaj izpraznil in vas pustil izpostavljenega popoldne.

Bodite pošteni tudi glede tarife. Kjer so stroški povpraševanja nizki ali jih sploh ni, se samo britje ob konicah le redko povrne v razumnem roku. V tem primeru mora poslovni primer izhajati iz rezervne vrednosti ali sončne lastne porabe in to bi raje ugotovili, preden se zavežete.

Kaj primerjati z drugimi dobavitelji

Zahtevajte življenjsko dobo cikla pri 0,5 C z navedenim retencijskim pragom. Številka cikla brez temperature, hitrosti in odstotka zadrževanja je nesmiselna.

Vprašajte, katera protipožarna zaščita je vključena na ravni paketa, ne samo na ravni omare. Številni citati pokrivajo samo enega.

Vprašajte se, ali je navedena učinkovitost povratna na sistemski ravni ali samo na strani enosmernega toka. Naš je največ 88 % pri 0,5 C, merjeno v celotnem sistemu.

Vprašajte o integraciji EMS z obstoječimi fotonapetostnimi pretvorniki in generatorji – kasnejša naknadna vgradnja nezdružljivega EMS stane več kot sam krmilnik.

Komercialni pogoji: izdelava 25-35 delovnih dni za standardne konfiguracije, 5-letna garancija, s podaljšanim kritjem po naročilu.

Pošiljanje 2800 kg omare

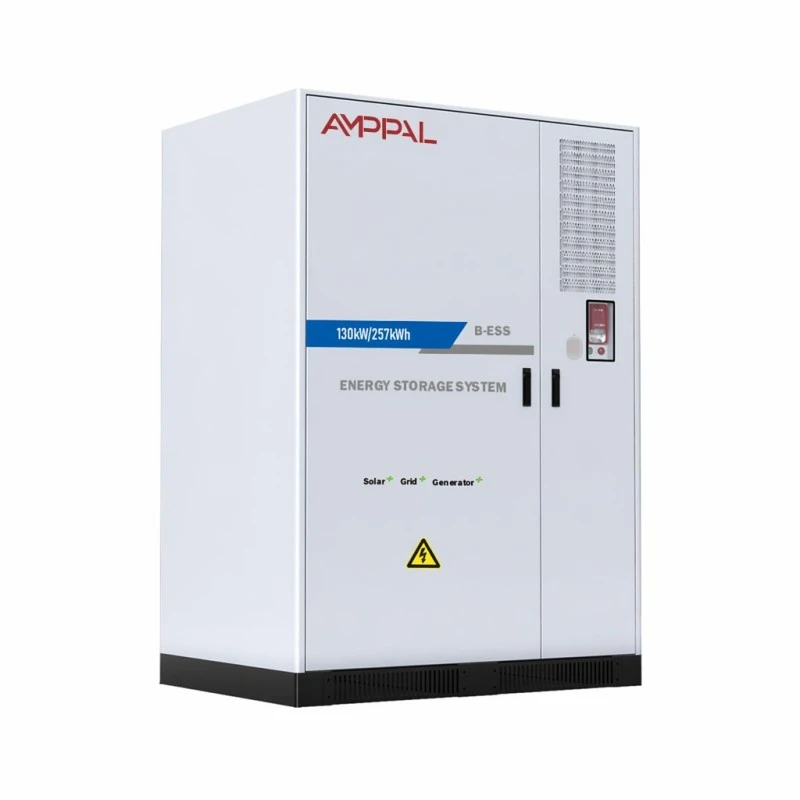

Omara meri 1550 × 1268,5 × 2185 mm in tehta 2800 kg, zato se pošilja kot ena enota na paleti z ojačanim jeklenim okvirjem z dvižnimi točkami, dostopnimi za viličar ali žerjav.

Dve omari ustrezata 20-metrskemu kontejnerju; pet do šest ustreza 40-metrski visoki kocki, odvisno od oporja. Baterije so razvrščene kot UN3480 nevarno blago za pomorski tovor – deklaracijo obdelamo mi, poročilo o preskusu UN38.3 in MSDS pa pošljemo skupaj s papirji.

Pogoji so FOB Ningbo ali Šanghaj, na voljo je CIF. Letalski tovorni promet pri tej teži in klasifikaciji ni praktičen. Omogočite dodaten čas za rezervacijo nevarnega blaga, kar navadno doda en teden k urniku plovbe v primerjavi z generalnim tovorom.

Garancija in dolgoročna storitev

Petletna garancija, ki zajema baterije, PCS, EMS, toplotno upravljanje in gašenje požara kot celoten sistem.

Oddaljeno spremljanje preko CAN, Ethernet ali RS485, z možnostjo 4G. Podatke na ravni celice lahko preberemo in identificiramo šibek modul, preden vpliva na zmogljivost sistema.

Priporočen letni servisni obisk: zamenjava zračnega filtra, pregled gašenja požara, preverjanje navora sponk in preverjanje zmogljivosti.

Nadomestni paketi so na zalogi in odposlani v 5-7 delovnih dneh; en neuspeli paket je mogoče zamenjati, ne da bi celotno omarico onemogočili.

Podaljšana garancija na osem ali deset let je na voljo ob naročilu, cena glede na vaš pričakovan kolesarski profil.

Napake pri namestitvi in ​​delovanju

Napačno: postavitev omare ob steno brez prostora. Desno: upoštevajte prezračevalne razdalje v priročniku. Zračno hlajeni sistemi odbijajo toploto v okoliški zrak in za to potrebujejo prostor.

Napačno: nastavitev praga povpraševanja iz računa za en mesec. Desno: uporabite dvanajstmesečne intervalne podatke. Sezonske konice so tisto, kar pritegne operaterje.

Napačno: ob predpostavki, da baterija pokriva celotno mesto med izpadom. Pravilno: premišljeno določite velikost vezja kritične obremenitve. 130kW je veliko, vendar ni neomejeno.

Napačno: preskočite letno menjavo filtra, da prihranite stroške. Desno: omejen pretok zraka zviša temperaturo celice, povišana temperatura pa je najhitrejša pot do izgube zmogljivosti.

Napačno: namestitev tam, kjer obstaja nevarnost poplav. Desno: IP54 ščiti pred prahom in brizganjem, ne stoječo vodo. Dvignite podstavek, če je bilo na tem mestu v preteklosti poplavljeno.

Kaj poročajo operaterji

Tekstilna tovarna v Bursi v Turčiji je v začetku leta 2025 naročila enega od teh sistemov za upravljanje stroškov povpraševanja zaradi zagona motorja statve. Njihov elektroinženir je poročal, da se je največje povpraševanje zmanjšalo za približno 90 kW v prvem polnem obračunskem mesecu, in opozoril, da je EMS potreboval nekaj tednov uravnavanja, preden je bil prag pravilno nastavljen za njihov vzorec obremenitve.

Upravljavec hladilnice v Nairobiju je kupil sistem predvsem za rezervo in ne za zmanjšanje obremenitve ob konici. Njihove povratne informacije so bile praktične: izpadi omrežja, ki so prej pomenili zagon generatorja v nekaj minutah, zdaj minejo neopaženi, čeprav so nas prosili, da po dolgem izpadu navzgor prilagodimo prag alarma za nizek SOC.

Komercialni najemodajalec v Kazahstanu, ki upravlja dve omarici čez pisarniški kompleks, je komentiral hrup klimatskih naprav, slišen na sosednjem parkirišču, ki ga niso pričakovali. Namesto spreminjanja enote smo zagotovili priporočeno postavitev akustičnega zaslona.

Pogosto zastavljena vprašanja

V: Kako dolgo lahko dobavlja 130kW?

O: Približno dve uri od polnega polnjenja pri 0,5 C, kar daje 257 kWh uporabnih pri navedeni globini praznjenja.

V: Ali deluje brez mreže?

O: Da, v načinu izven omrežja z izbirnim STS. Standardna prenosna zmogljivost je 240-500kW; večji je prilagodljiv.

V: Kakšna je dejanska povratna učinkovitost?

O: Največ 88 % pri 0,5 C, merjeno na ravni sistema, vključno s pretvorbo in pomožnimi obremenitvami.

V: Ali se lahko polni neposredno iz sončne energije?

O: Da, prek EMS, ki usklajuje PV, baterijo, omrežje in generator.

V: Kako dolgo bodo zdržale baterije?

O: Več kot 8000 ciklov pri 0,5C in 25°C z najmanj 80% zadrževanjem. Višje temperature okolja to skrajšajo.

V: Kakšne certifikate ima?

O: CE in RoHS na ravni paketa, UN38.3 in MSDS za celotno opremo.

V: Kakšno vzdrževanje potrebuje?

O: Letna menjava filtra, preverjanje gašenja požara, preverjanje navora in preizkus zmogljivosti. Približno pol dneva na kabinet.

V: Kakšen je pretočni čas?

A: 25-35 delovnih dni za standardne konfiguracije; integracija EMS po meri ali nestandardne napetosti trajajo dlje.
