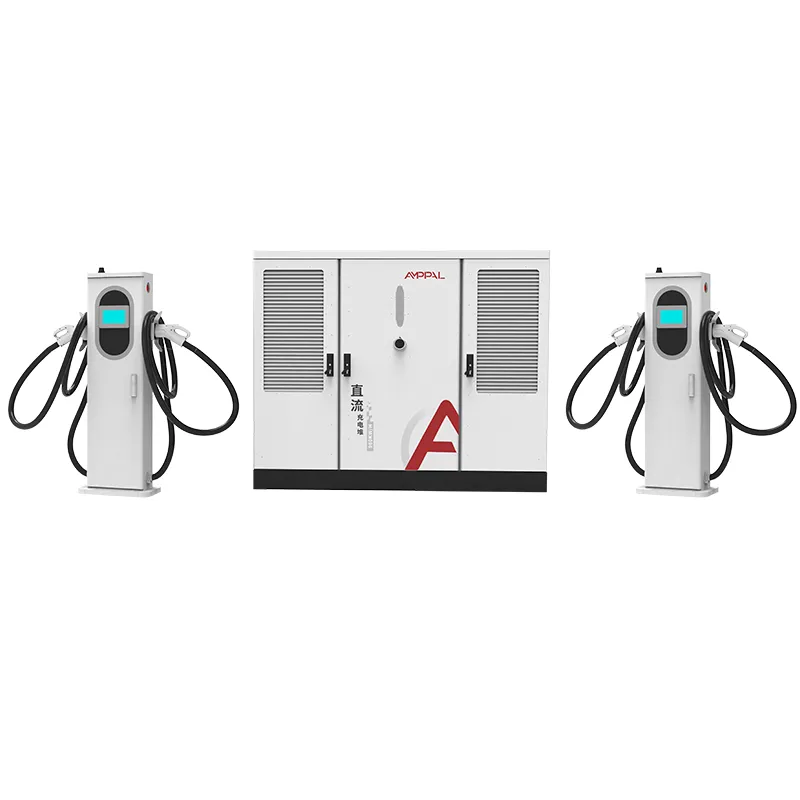

OEM razdeljeni polnilniki enosmernega toka za prilagojene rešitve polnjenja električnih vozil

Ker se uporaba električnih vozil pospešuje v javnih omrežjih, skladiščih voznih parkov in komercialnih nepremičninah, so fizične omejitve polnilne infrastrukture deležne večjega nadzora kot kdaj koli prej.Polnilniki enosmernega toka razdeljenega tipapredstavljajo poseben inženirski pristop, ki ločuje omarico za pretvorbo energije od razdelilne enote. Ta konfiguracija omogoča monterjem, da postavijo težko elektroniko, ki proizvaja toploto, stran od javnih območij, medtem ko polnilna točka ostane kompaktna, tiha in enostavna za servisiranje. AMPPAL je izpopolnil to arhitekturo v družino izdelkov, ki uravnoteži visoko moč, prilagodljivo uvajanje in robustno komunikacijo za zahtevna komercialna okolja.

Trg polnjenja električnih vozil je precej presegel preproste stenske omarice za izmenični tok. Visokozmogljivo polnjenje z enosmernim tokom zdaj zahteva opremo, ki lahko neprekinjeno zagotavlja od 120 kW do 360 kW, hkrati pa preživi ostre vremenske razmere, pogosto rokovanje s kabli in 24-urno delovanje. Razdeljena zasnova to doseže z izolacijo dveh funkcionalnih blokov: električne omarice in razdelilnika. Napajalna omarica vsebuje AC vhodno zaščito, usmerniške module, distribucijo vodila DC in glavni krmilnik. V razdelilniku so polnilni kabel, priključek, uporabniški zaslon, čitalnik RFID in izklop v sili. Med njimi teče oklopljeno vodilo DC, ki ohranja napajanje in krmilne signale ločene. AMPPAL izdeluje vse te elemente v podjetju, kar zagotavlja združljivost v celotni paleti izdelkov.

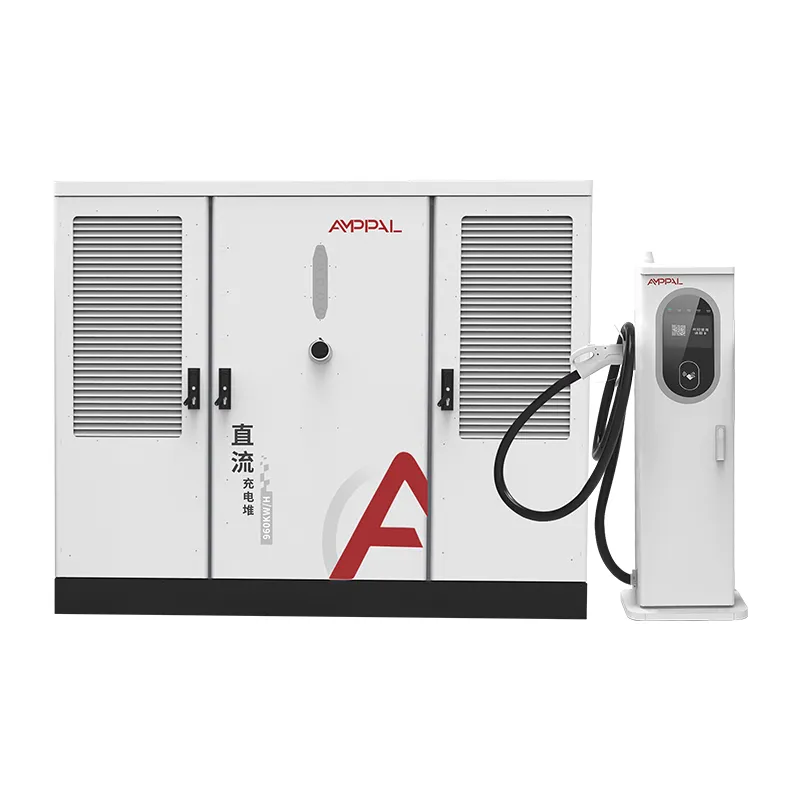

AMPPAL razdeljeni polnilniki enosmernega toka: tehnični poglobljeni potop in parametri uporabe

AMPPAL sistemi split-type DC so zasnovani za okolja z visoko stopnjo izkoriščenosti, kot so servisne postaje na avtocestah, skladišča voznih parkov, letališke parkirne strukture in maloprodajna polnilna vozlišča. Linija izdelkov obsega štiri primarne nazivne moči, od katerih je vsaka zasnovana tako, da služi različnim zahtevam glede razpoložljivosti moči na mestu in prepustnosti vozila. Naslednji razdelki podrobno opisujejo električne, mehanske in komunikacijske značilnosti, ki določajo serijo.

Glavne električne specifikacije

• Območje vhodne napetosti: 380–480 V AC ±15%, trifazno, 50/60 Hz
• Faktor vhodne moči: ≥0,99 pri polni obremenitvi
• Skupno harmonično popačenje (THD): ≤5 % pri nazivni vhodni napetosti
• Območje izhodne napetosti: 200–1000 V DC, primerno za 400 V in 800 V baterijske platforme
• Izhodni tok: 0–250 A neprekinjeno na razpršilnik, z dodatnimi 500 A tekočinsko hlajenimi izhodi pri konfiguracijah 240 kW in 360 kW
• Natančnost napetosti: ±0,5 % v celotnem območju izhoda
• Natančnost toka: ±1 % za izhodne tokove nad 30 A
• Poraba energije v stanju pripravljenosti: ≤25 W za dozirnik, ≤50 W za električno omarico
• Najvišja učinkovitost: ≥95,5 %, odvisno od konfiguracije modula in temperature okolja
• Učinkovitost močnostnega modula: ≥96 % pri polovični obremenitvi, ≥95 % pri polni obremenitvi
• Razdrobljenost delitve moči: koraki po 12,5 kW med razpršilniki, povezanimi z isto omarico
• Kompenzacija padca napetosti vodila DC: samodejno glede na dolžino kabla in tok

Tabela parametrov serije razdeljenih polnilnikov DC

Mehanski in namestitveni parametri

• Mere električne omarice (V׊×G): 1.800 mm × 800 mm × 600 mm za ASDC120; 2000 mm × 900 mm × 800 mm za ASDC180, ASDC240 in ASDC360
• Mere podajalnika (V׊×G): 1.650 mm × 500 mm × 260 mm
• Teža napajalne omare: 350 kg do 680 kg, odvisno od nazivne moči in števila modulov
• Teža podajalnika: 65 kg do 120 kg, odvisno od dolžine kabla in možnosti hlajenja
• Montaža: stoječa s sidrnimi vijaki za omarico in dozator; na voljo možnost stenskega razdelilnika
• Dolžina kabla od napajalne omarice do razdelilnika: 5 m do 100 m z uporabo AMPPAL oklopljenih kablov DC bus
• Dolžina polnilnega kabla razpršilnika: 3,5 m, 5 m ali 7,5 m; daljši kabli so na voljo s tekočinskim hlajenjem
• Raven hrupa: ≤65 dB(A) na 1 m za električno omarico; ≤55 dB(A) za razpršilnik
• Odpornost proti vandalizmu: IK10 na sprednji plošči avtomata in gumbu za zaustavitev v sili
• Zahteva za temelj: ravna betonska blazina z minimalno tlačno trdnostjo 25 N/mm²

Funkcije zaščite, varnosti in komunikacije

• Vhodna zaščita: prenapetostna, prenizka napetost, izguba faze, nadtok, prenapetostna zaščita Tip 2 nazivno pri 40 kA
• Izhodna zaščita: prenapetost, kratek stik, prenapetost, zaznavanje obratne polarnosti, nadzor izolacije
• Zaščita pred napako na zemlji: 30 mA AC in 6 mA DC nadzor preostalega toka v skladu z IEC 61851-1
• Nadzor temperature: neodvisni senzorji na napajalnih modulih, napajalni omarici, razpršilniku, kontaktih konektorja in zanki za tekoče hlajenje
• Zaustavitev v sili: fizični gumb na vsakem avtomatu in zaustavitev na daljavo prek sistema upravljanja
• Preverjanje pristnosti uporabnika: RFID, NFC, QR koda mobilne aplikacije, izbirni čitalec kreditnih kartic
• Zaslon: 10,1-palčni industrijski barvni zaslon na dotik s prevleko proti bleščanju in odzivnostjo prijazno do rokavic
• Omrežna povezljivost: Ethernet, 4G LTE, Wi-Fi, izbirna dvojna kartica SIM za redundantne mobilne povezave
• Zaledna integracija: OCPP 1.6J/2.0.1, OpenADR, Modbus TCP, izbirno ISO 15118 Plug & Charge
• Posodobitev vdelane programske opreme: po zraku prek platforme v oblaku AMPPAL ali lokalnega USB-ja
• Diagnostika: oddaljeno poročanje o napakah, samotestiranje ob zagonu, shranjevanje dnevnika dogodkov do 100.000 vnosov s časovnim žigom
• Kibernetska varnost: šifriranje TLS 1.3, nastavljiva pravila požarnega zidu, varen zagon in podpisani paketi vdelane programske opreme

Pogosti scenariji uvajanja za arhitekturo razdeljenega tipa

• Avtocestna servisna območja z omejenim prostorom na točilnih otokih in strogimi zahtevami glede vizualne blagovne znamke
• Podzemne parkirne garaže, kjer je odvajanje toplote iz enot vse v enem omejeno z zmogljivostjo prezračevanja
• Flotni depoji z več razpršilniki, ki se napajajo iz osrednje napajalne omare, ki se nahaja v bližini glavne električne sobe
• Nakupovalni centri in gostinski lokali, kjer mora strojna oprema, obrnjena proti javnosti, ostati kompaktna in tiha
• Obstoječa mesta, ki so v fazi nadgradnje električne energije, kjer je možno namestiti električne omarice v strojne prostore in postopoma dodajati razdelilnike
• Obalna ali industrijska okolja, kjer je občutljiva elektronika koristna, če se oddaljijo od jedkega ali prašnega zraka

Pogosta vprašanja o razdeljenih polnilnikih DC

Kaj je razdeljeni DC polnilec in kako se razlikuje od enote vse v enem?

Polnilnik za enosmerni tok ločuje elektroniko za pretvorbo energije od vmesnika razdelilnika. V enoti vse v enem si usmerniki, napajalni moduli, hladilna oprema in uporabniški vmesnik delijo eno ohišje, ki je lahko veliko, težko in toplotno zahtevno. V razdeljenem sistemu so v napajalni omarici moduli za pretvorbo AC-to-DC in glavne zaščitne naprave, medtem ko razdelilnik vsebuje polnilni kabel, konektor, zaslon in čitalnik plačil. Oba povezuje oklopljeno vodilo DC. Ta zasnova omogoča, da se zajetno električno omarico namesti v mehanični prostor, za steno ali na manj vidno območje, pri čemer ostane tanek razpršilnik na parkirnem mestu. Ločevanje tudi poenostavlja hlajenje, zmanjšuje hrup v bližini uporabnikov in omogoča, da ena napajalna omarica služi več razpršilnikom.

Kateri pogoji na lokaciji dajejo prednost polnilnikom enosmernega toka AMPPAL v primerjavi z polnilniki vse v enem?

Polnilniki na enosmerni tok AMPPAL so zaželeni, če ima območje namestitve omejeno prezračevanje, stroge omejitve hrupa ali estetske omejitve. Podzemne parkirne garaže pogosto nimajo zadostnega pretoka zraka za odvajanje toplote iz visoko zmogljive opreme vse-v-enem, zato postavitev električne omarice v prezračevano pomožno sobo reši težavo. Lokacije, kjer je polnilna točka izpostavljena vremenskim vplivom, slanemu pršu ali vandalizmu, imajo koristi od manjšega razpršilnika z manj občutljivimi komponentami. Mesta, ki zahtevajo več polnilnih mest vzdolž vrste parkirnih mest, lahko zmanjšajo skupne stroške s priključitvijo več razpršilnikov na eno osrednjo napajalno omarico. Poleg tega lahko katera koli lokacija z dolgimi kabli od električne sobe do parkirišča uporabi razdeljeno arhitekturo za učinkovito usmerjanje električne energije brez premikanja medsebojne povezave.

Kako je napajalna omarica povezana z avtomatom in kakšne dolžine kablov so podprte?

AMPPAL split-type DC polnilniki uporabljajo namensko povezavo DC bus med napajalno omarico in vsakim razpršilnikom. Priključek je sestavljen iz dveh enosmernih napajalnih vodnikov, zaščitnega ozemljitvenega vodnika in komunikacijskega kabla za krmilne in statusne signale. Standardna konfiguracija podpira razdalje do 100 metrov, kar omogoča, da napajalno omarico postavite daleč od dejanske polnilne točke. Pri daljših poteh lahko inženiring AMPPAL oceni velikost kabla na podlagi padca napetosti in toplotnih omejitev. Kabli vodila DC so zaščiteni za zmanjšanje elektromagnetnih motenj in so ocenjeni za zunanjo ali notranjo namestitev. Konektorji na obeh koncih so industrijski vtiči s ključem, ki omogočajo hitro namestitev in vzdrževanje brez posebnega orodja. Vsi kabli so na voljo v vnaprej sestavljenih dolžinah 5 m, 10 m, 20 m, 50 m in 100 m, na zahtevo pa so na voljo dolžine po meri.

Ali lahko ena napajalna omarica oskrbuje več avtomatov hkrati?

ja Arhitektura deljenega tipa je zasnovana za dinamično delitev moči. Ena napajalna omarica AMPPAL lahko podpira dva, tri ali v nekaterih konfiguracijah do štiri razpršilnike, odvisno od modela. Sistem inteligentno razporedi razpoložljivo moč glede na število priključenih vozil in stanje njihove baterije. Na primer, omarica z močjo 240 kW z dvema točilnima avtomatoma lahko zagotovi 240 kW enemu vozilu, če je aktiven samo en točilni avtomat. Ko se polnita dve vozili, lahko sistem enakomerno razdeli moč ali pa da prednost enemu vozilu na podlagi nastavljivega pravilnika, kot je prvi prispe, prvi melje, najvišja stopnja napolnjenosti ali status uporabnika VIP. Ta delitev moči zmanjša stroške infrastrukture in izboljša izkoriščanje električne storitve navzgor.

Katere prednosti vzdrževanja nudi deljena arhitektura?

Razdeljena arhitektura neposredno izboljša uporabnost. Napajalni moduli, kontaktorji in hladilni ventilatorji so nameščeni v osrednji napajalni omari, tako da lahko tehniki izvedejo večino popravil, ne da bi vstopili v območja, obrnjena k strankam, ali blokirali parkirna mesta. Dozator ima manj aktivnih komponent, kar zmanjšuje verjetnost izpada polja na polnilnem mestu. Če je razpršilnik poškodovan zaradi trka vozila ali vandalizma, se lahko zamenjava izvede brez odklopa celotne napajalne omarice. AMPPAL oblikuje tudi napajalno omarico z napajalnimi moduli, ki jih je mogoče zamenjati med delovanjem, kar omogoča zamenjavo okvarjenega modula, medtem ko preostali del sistema še naprej deluje z zmanjšano zmogljivostjo. Diagnostika na daljavo identificira kode napak, preden pride tehnik, kar skrajša srednji čas za popravilo. Zaloge rezervnih delov je mogoče konsolidirati na lokaciji napajalne omare in ne na vsakem parkirnem mestu.

Ali so razdeljeni enosmerni polnilniki AMPPAL združljivi s priključki CCS1, CCS2, CHAdeMO in GB/T?

AMPPALenosmerni polnilniki razdeljenega tipa so na voljo s konfiguracijami priključkov CCS1, CCS2, CHAdeMO in GB/T. Standardna ponudba za Severno Ameriko vključuje CCS1, medtem ko Evropa, Bližnji vzhod in azijsko-pacifiške regije običajno uporabljajo CCS2. CHAdeMO ostaja na voljo za starejša vozila, zlasti na Japonskem in v delih Evrope. GB/T je na voljo za kitajski trg in izvozne projekte, ki to zahtevajo. Dozator je lahko tovarniško konfiguriran z enim ali dvema priključkoma. Razpršilnik z dvojnim priključkom lahko združuje CCS in CHAdeMO ali CCS1 in CCS2, odvisno od regionalnih zahtev. Vrsta konektorja ne vpliva na zasnovo napajalne omarice, zato je mogoče sistem razdeljenega tipa AMPPAL prerazporediti v drugo regijo z zamenjavo razpršilnika ali zamenjavo sklopa kabla. Vsi priključki so skladni s specifikacijami IEC 62196, ISO 15118 in CHAdeMO 2.0.

Kako se upravlja s toploto pri visokih temperaturah okolja in s tekočinsko hlajenimi kabli?

AMPPAL split-type DC polnilniki uporabljajo trinivojski pristop toplotnega upravljanja. Prvič, napajalna omarica uporablja prisilno hlajenje z velikim volumnom s temperaturno nadzorovanimi hitrostmi ventilatorja. Filtri za dovod zraka preprečujejo vstop prahu in umazanije, notranje zračne lopute pa ločujejo hladilno pot za napajalne module od krmilne elektronike. Drugič, napajalni moduli se individualno nadzorujejo in sistem elegantno zmanjša, če temperatura vsesanega zraka preseže 45 °C, pri čemer ohranja varno delovanje do 55 °C. Tretjič, pri konfiguracijah z izhodno močjo 500 A polnilni kabel in priključek razpršilnika uporabljata sistem tekočinskega hlajenja z zaprto zanko. Hladilna tekočina kroži iz hladilne enote znotraj razpršilnika skozi kabel in konektor ter odvaja toploto neposredno na kontaktnem vmesniku. To omogoča neprekinjeno polnjenje z visokim tokom brez prekoračitve najvišjih varnih temperaturnih omejitev, ki jih določa IEC 61851-23. Enota za tekočinsko hlajenje je zatesnjena in pri normalnem delovanju ni potrebno polnjenje na terenu; Nivo in temperatura hladilne tekočine se nadzorujeta na daljavo.

Kateri komunikacijski protokoli in zaledna integracija so podprti?

AMPPAL split-type DC polnilniki standardno podpirajo OCPP 1.6J in OCPP 2.0.1, kar omogoča integracijo z vsemi glavnimi sistemi za upravljanje polnilnih omrežij. Modbus TCP je na voljo za upravljanje z energijo zgradb in integracijo industrijske avtomatizacije. Modeli z izhodno močjo 240 kW in 360 kW podpirajo tudi funkcionalnost strojne opreme ISO 15118, vključno s funkcijo Plug & Charge na priključkih CCS. Za integracijo v omrežje se lahko polnilniki odzovejo na signale odziva na povpraševanje prek OpenADR in lahko izvajajo lokalno upravljanje obremenitve na podlagi razpoložljivosti električne energije v zgradbi. Možnosti omrežne povezave vključujejo Ethernet, 4G LTE in Wi-Fi s podporo za dvojno kartico SIM za redundantne mobilne povezave. Oblačna platforma AMPPAL omogoča daljinsko spremljanje, posodobitve vdelane programske opreme, poročanje o energiji in upravljanje uporabnikov. Vsi komunikacijski vmesniki se nahajajo v napajalni omari in so zaščiteni pred nepooblaščenim dostopom s šifriranimi protokoli in nastavljivimi pravili požarnega zidu.
