Obsežne uvedbe baterijskega shranjevanja energije tradicionalno vključujejo obsežna montažna dela na kraju samem, kar prinaša tveganja pri načrtovanju, napake v ožičenju in podaljšane časovne okvire za zagon za projektne skupine.Utility-Scale kontejnerski baterijski sistem za shranjevanje energijezagotavlja vnaprej preizkušene, tovarniško integrirane pomnilniške enote megavatnega razreda, pripravljene za postavitev in povezavo na kraju samem. Ta članek raziskuje njegove različice z dvojno zmogljivostjo, vgrajeno varnostno arhitekturo, poteke dela v proizvodnji, povratne informacije o realnem projektu in ključne vidike za razvijalce in ekipe EPC, ki ocenjujejo sredstva za shranjevanje energije v formatu vsebnika.
Na tej strani — Kliknite povezave za skok na razdelek
1. Kaj prispe s tovornjakom za projekte skladiščenja v zabojnikih
Običajni projekti skladiščenja megavatnih ur večino montažnih dejavnosti izvajajo na kraju samem. Baterijski paketi so dostavljeni na paletah, strukture regalov se postavijo lokalno, velike količine terenskih kablov so napeljane in povezane, velik del urnika zagona pa se porabi za odpravljanje napak pri ožičenju, do katerih pride med namestitvijo na terenu.Utility-Scale kontejnerski baterijski sistem za shranjevanje energijeobrne to tipično projektno zaporedje.

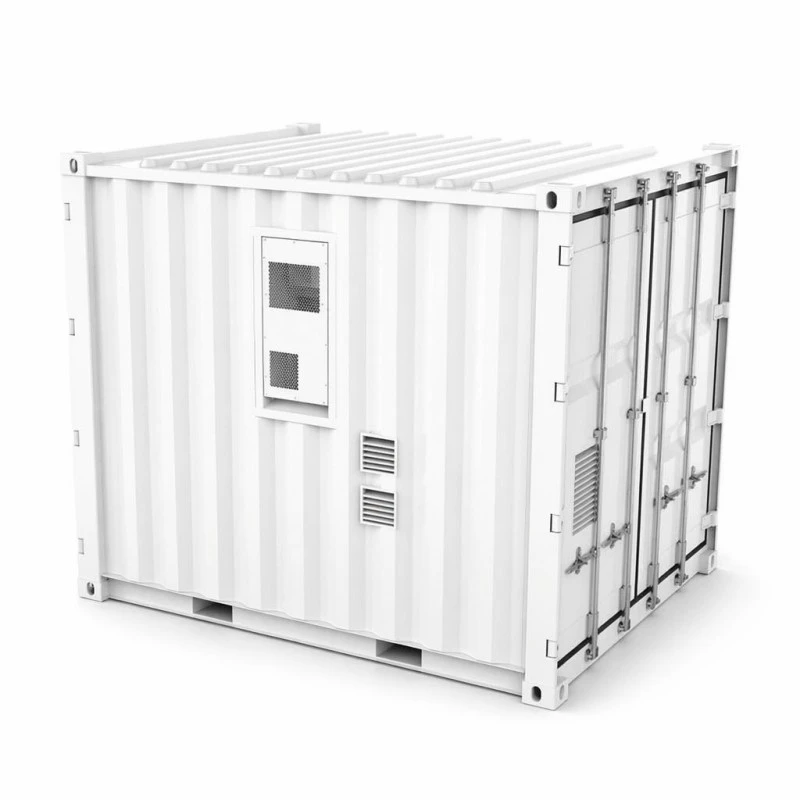

Celoten sklop baterijskih sklopov, zračno hlajena strojna oprema za toplotno kroženje, dvojni sklopi za gašenje požara in popolni kabli za spremljanje so v celoti integrirani v tovarniške objekte v Yueqingu. Vsak podsistem je podvržen kombiniranemu testiranju na ravni sistema pred pošiljanjem znotraj ohišja 3048*2438*2591 milimetrov. Ko je dostavljeno v prostore projekta, ekipe na gradbišču postavijo zabojnik na pripravljene betonske podloge, napeljejo kable za enosmerni tok s spodnjim vhodom do strojne opreme PCS in EMS na gradbišču, nato nadaljujejo z dejavnostmi zagona. S prenosom sestavljanja in validacije sistema v tovarniške delovne tokove te kritične naloge ne zasedajo več časovne premice kritične poti projekta, kar predstavlja predlog osrednje vrednosti za izbiro rešitve v slogu vsebnika namesto diskretnih sistemov za shranjevanje v omarah.
2. Pregled različice dveh zmogljivosti in temeljni tehnični parametri
Isti fizični odtis vsebnika podpira dve različni konfiguraciji energetske zmogljivosti, 1060 kWh in 1215 kWh. Projekt nizke gradnje, specifikacije betonske blazine in načrti dviganja z žerjavom ostanejo nespremenjeni ne glede na to, katera varianta je izbrana, kar poenostavi pripravo gradbišča pred gradnjo. Arhitektura niza se razlikuje za vsako konfiguracijo: 48 paketov baterij izvaja topologijo 4P264S za 1060 kWh (nominalno 844,8 VDC), 55 paketov pa izvaja topologijo 5P242S, ki zagotavlja 1215 kWh (nominalno 774,4 VDC). Obe različici ohranjata izhod znotraj splošno sprejetega operacijskega okna 680–950 VDC, ki je združljiv z večino običajnih strojnih platform PCS velikega obsega.
Standardni tok polnjenja in praznjenja znaša 200 A za obe različici, ki delujeta s hitrostjo 0,5 C, kar usklajuje izhod na strani DC s tipičnimi zahtevami arhitekture projektnega vodila. Največja učinkovitost na sistemski ravni doseže 88 odstotkov, izmerjeno v enem polnem ciklu polnjenja-praznjenja, vključno s porabo pomožne energije in ne samo z meritvami baterije. Zmogljivost življenjske dobe presega 8000 ciklov pri okoljskih pogojih 0,5 °C in 25 °C, medtem ko ohranja najmanj 80-odstotno energijsko zmogljivost, razponi delovne temperature okolja pa so med 0 °C in +50 °C, kar se ujema z notranjim upravljanjem toplote klimatske naprave posode.
| Kategorija | Parameter | Model 1060kWh | Model 1215kWh |
|---|---|---|---|
| DC stran | Nazivna zmogljivost | 1060 kWh | 1215 kWh |
| Vrsta celice | LFP 3,2V/314Ah | LFP 3,2V/314Ah | |
| Niz akumulatorskega sistema | 4P264S | 5P242S | |
| PACK specifikacija | 70,4V314Ah | 70,4V314Ah | |
| št. paketov | 48 KOSOV | 55 KOSOV | |
| Nazivna napetost | 844,8 VDC | 774,4 VDC | |
| Območje napetosti | 680~950VDC | 680~950VDC | |
| Standardni tok polnjenja/praznjenja | 200A | 200A | |
| Sistemski parametri | Učinkovitost sistema | MAX.učinkovitost 88% @0,5C / 1 polnjenje 1 praznjenje | MAX.učinkovitost 88% @0,5C / 1 polnjenje 1 praznjenje |
| Življenjska doba sistema | >8000-krat (0,5C@25°C) Stopnja zadrževanja energije ≥ 80% | >8000-krat (0,5C@25°C) Stopnja zadrževanja energije ≥ 80% | |
| Način ožičenja | DC spodnji vhod | DC spodnji vhod | |
| Stopnja polnjenja in praznjenja | 0,5CP | 0,5CP | |
| Metoda toplotnega upravljanja | Inteligentna zračno hlajena klimatska naprava | Inteligentna zračno hlajena klimatska naprava | |
| Komunikacijski protokol | CAN/Eth/RS485 (4G neobvezno) | CAN/Eth/RS485 (4G neobvezno) | |
| Protipožarni sistem | Aerosol in perfluoroheksanon | Aerosol in perfluoroheksanon | |
| IP ocena | IP54 | IP54 | |
| Velikost izdelka | 3048*2438*2591 mm | 3048*2438*2591 mm | |
| Teža izdelka | 9500 kg | 10500 kg | |
| Okoljske zahteve | Delovno temperaturno območje | 0°C~+50°C | 0°C~+50°C |
| Delovno območje vlažnosti | 0~95% RH (brez kondenzacije) | 0~95% RH (brez kondenzacije) | |
| Delovna višina | 2000 m (zmanjšanje >2000 m) | 2000 m (zmanjšanje >2000 m) | |
| Certificiranje | PAKIRANJE: CE ROHS UN38.3 MSDS | PAKIRANJE: CE ROHS UN38.3 MSDS | |
| Garancija | 5 let | 5 let |
3. Ciljna mesta uvajanja za skladiščenje v vsebniku
Več scenarijev uporabe v resničnem svetu ima koristi od vnaprej integriranega shranjevanja baterije megavatnega obsega. Industrijski parki, ki se soočajo z večernimi konicami obremenitve od dveh do štirih ur, lahko izkoristijo sredstva za shranjevanje, da spremenijo vzorce porabe kot odgovor na tarifne okvire za čas uporabe. Za lokacije, ki so odvisne od dizelskih generatorjev, lahko različica s 1060 kWh vzdrži zmerne industrijske obremenitve skozi tipična obdobja izpada brez zapletene logistike oskrbe z gorivom.
Območja obnovljivih virov energije, vključno s sončnimi elektrarnami in vetrnimi napravami, uporabljajo te posode za stabilizacijo proizvodnje in zajemanje proizvodnje, ki bi bila sicer omejena. Operaterji distribucijskih omrežij lahko odložijo drage nadgradnje strojne opreme transformatorskih postaj tako, da za omejena obdobja delovanja uvedejo regulacijo konic napajalnika. Oddaljene rudarske lokacije in projekti na otokih predstavljajo drugo ključno prileganje; namensko zgrajene sobe za baterije na kraju samem se pogosto izkažejo za nepraktične, zaradi česar je tovarniško potrjena dostava zabojnikov najbolj zanesljiva pot uvajanja. Pri ocenjevanju strojne opreme za shranjevanje za te obsežne primere uporabe,Utility-Scale kontejnerski baterijski sistem za shranjevanje energijezagotavlja možnost, pripravljeno za namestitev, pri čemer se izognete obsežnemu sestavljanju sistema na kraju samem.
4. Potek dela za prenos projekta montažnih skladišč na spletu
Izvedba projekta se začne s pripravo gradbenih del. Izvajalci izdelajo ravne betonske blazine, zasnovane za obvladovanje točkovnih obremenitev 9500–10500 kilogramov, namestijo kabelske jarke, ki vodijo proti lokaciji zabojnika, in vzdržujejo dovolj prostora za funkcije odvajanja toplote klimatske naprave.
Postopki dvigovanja se opirajo na standardno strojno opremo kontejnerjev, vključno z vogalnimi ulitki. Projektne skupine izposojajo standardno strojno opremo za vrv z raztegljivimi palicami, s čimer ni več potrebe po dvižni opremi, izdelani po meri. Z enim samim postopkom namestitve žerjava se celotna enota postavi na pripravljeno podlago.
Zagon poteka v treh različnih fazah po umestitvi. Tehniki dokončajo ožičenje na strani enosmernega toka skozi kabelske uvodnice na dnu, ki se povezujejo s strojno opremo PCS, ki jo zagotovi lokacija. Naslednji korak vzpostavi komunikacijsko rokovanje med strojno opremo za spremljanje notranjega vsebnika in platformami EMS na ravni projekta, pri čemer so na voljo CAN, Ethernet in RS485, poleg izbirne funkcije oddaljenega dostopa 4G. Dejavnosti končnega prevzema vključujejo funkcionalno testiranje zaščitnega releja, validacijo ciklov polnjenja in praznjenja 0,5 CP in preverjanje točnosti poročanja SOC. Ob pravilno zaključeni gradbeni pripravi dejavnosti zagona na lokaciji običajno trajajo dva do tri delovne dni po namestitvi zabojnika.
5. Vgrajena varnostna arhitektura in certifikacijska dokumentacija
Dvojna neodvisna sredstva za gašenje požara tvorijo osrednji element varnostne zasnove. Aerosolni sistemi delujejo znotraj posameznih ohišij embalaže, perfluoroheksanon pa preplavi celotno notranjost posode. Ta strategija z dvojnim agentom obravnava toplotne dogodke, ki se pojavljajo na različnih fizičnih lestvicah, kar je konfiguracija, ki je vedno bolj zahtevana v okviru zavarovalniških specifikacij za velike instalacije za shranjevanje baterij.
Ohišje posode z oznako IP54 in kabli za enosmerni tok s spodnjim vhodom je odporno na izpostavljenost dežju in prahu na kraju samem, tako da so točke električnega prodora nizkoprofilne in dobro zaščitene. Posamezni paketi baterij imajo dokumentacijo o skladnosti s standardi CE in RoHS. Pošiljke celotnega sistema vključujejo dokumentacijo UN38.3 in MSDS, ki je bistvena za mednarodne prevoze, carinjenje in zahteve glede projektnega zavarovanja.
Inteligentna modulirana zračno hlajena strojna oprema za klimatsko napravo vzdržuje sklope baterijskih paketov znotraj ozkih temperaturnih delovnih pasov, namesto da bi uporabljala preprosto ciklično krmiljenje vklop-izklop. Operativne specifikacije določajo pogoje okolja od 0 °C do +50 °C, vlažnost 0–95 % RH brez kondenzacije in največjo nadmorsko višino 2000 metrov z obveznim znižanjem zmogljivosti nad tem pragom višine. Vsak dokončan vsebnik je podvržen cikličnemu polnjenju-praznjenju v polnem obsegu 0,5 CP s podatki beleženja na ravni paketa, zbranimi v tovarni, preden se vrata zabojnika zaprejo za pošiljanje navzven.
6. Osemstopenjski potek dela v proizvodnem obratu Yueqing
7. Preverjanje resničnosti kritičnega dimenzioniranja za shranjevanje v obsegu vsebnika
Projektne skupine bi morale izbrati različico konfiguracije v skladu z dejanskimi zahtevami glede odpreme, namesto da samodejno izberejo možnost z višjo energijsko zmogljivostjo. Medtem ko imata 1060kWh in 1215kWh enake fizične dimenzije vsebnika, se nominalne napetosti vodila bistveno razlikujejo. Inženirske ekipe morajo preveriti, ali ciljna strojna oprema PCS v celoti podpira delovno okno napetosti izbrane enote, preden zaključijo naročila.
Zračno hlajeni toplotni sistemi imajo določene okoljske meje. Mesta, kjer običajne temperature okolja presegajo +50 °C, ali tropske lokacije, kjer strojna oprema klimatskih naprav nenehno deluje pod največjo obremenitvijo, lahko dosežejo vrhunsko temperaturno stabilnost celic z uporabo tekočinsko hlajenih alternativ za shranjevanje. Projektne ponudbe vključujejo odkrita navodila glede okoljske ustreznosti, ne pa le nadaljevanja dobave strojne opreme po uvedbi.
Strojna oprema v formatu kontejnerja je ekonomsko slabo primerna za skupne zahteve za shranjevanje pod približno 500 kWh. Izdelki za shranjevanje v velikosti omare zagotavljajo nižje stroške za transport, delovanje žerjavov in dejavnosti namestitve na lokaciji za manjše zahteve glede zmogljivosti, obstajajo pa tudi alternativne linije izdelkov za reševanje teh obsegov projektov.
8. Dvigovanje, pošiljanje in carina
Teža enote znaša 9500 kg (1060 kWh) in 10500 kg (1215 kWh). Pri transportu se na obeh koncih prevoza uporabljajo tovornjaki s ploščadimi napravami, povezani z opremo za žerjave. Strojna oprema viličarja nima zadostne nosilnosti za te mase; načrte za vrv in dostop žerjava na kraju samem je treba opredeliti pred prihodom tovornjaka na namembne prostore.
Ker so akumulatorski sklopi vnaprej napolnjeni, so ti zabojniki razvrščeni kot nevarno blago UN3480. Proizvodne ekipe zagotavljajo popolna poročila o preskusih UN38.3, dokumentacijo MSDS in izjave o pakiranju nevarnega blaga. Načrtovalci projektov bi morali predvideti približno en dodaten teden časa za rezervacijo v izvornem pristanišču v primerjavi s standardnimi pošiljkami splošnega tovora.
Razpoložljivi komercialni pogoji vključujejo FOB Ningbo ali Šanghaj z možnostmi CIF na zahtevo. Vsak zabojnik zavzema prostor, ki je primerljiv z enim 40-metrskim kontejnerskim prostorom za high-cube. Kopenski prevoz v državi zahteva dovoljenje za enoto, ki meri približno 3 metre v širino in tehta več kot 10 ton.
9. Garancija, vzdrževanje zmogljivosti in servisna podpora na terenu
Petletna obsežna garancija velja za pakete, sklope klimatskih naprav, strojno opremo za gašenje požara in sisteme za spremljanje kot en celoten dostavljen sistem. Zmogljivost je zajamčena pri najmanj 80-odstotnem zadrževanju nazivne energije, ki deluje pod dokumentiranimi cikličnimi profili 0,5C, s sledenjem degradacije, ki se nanaša na osnovne dnevnike tovarniškega sprejemnega preskusa.
Baterijski sklopi podpirajo vzdrževalne poteke zamenjave na terenu. Posamezne pokvarjene pakete je mogoče zamenjati v nekaj delovnih urah, ne da bi bilo treba razstaviti celotno posodo ali prekiniti preostanek niza baterij. Dostop do oddaljenega spremljanja prek CAN/Ethernet/RS485 plus izbirna povezljivost 4G omogoča servisnim ekipam, da pridobijo nabore operativnih podatkov na ravni paketa, kar omogoča zgodnjo identifikacijo premika zmogljivosti, preden operaterji opazijo vplive na zmogljivost.
Priporočene letne servisne dejavnosti vključujejo čiščenje zračnega filtra, validacijo tlaka sredstva za ogenj, ponovno preverjanje navora na sponkah in preskuse zmogljivosti. Rezervni paket strojne opreme se na zahtevo odpremi v petih do sedmih delovnih dneh.
10. Pogoste napake pri pripravi lokacije, ki zamujajo časovne načrte projekta
11. Opombe na terenu v resničnem svetu iz globalnih uvedb megavatnih ur
Podjetje za razvoj nepremičnin, ki deluje v Taškentu v Uzbekistanu, je konec leta 2024 postavilo enoto s 1060 kWh, ki podpira komercialni kompleks, ki izkorišča razlike v tarifah dan/noč. Projektni inženirji so poročali, da so se dejavnosti, ki ustvarjajo prihodek, začele komaj devet dni po tem, ko je žerjav dvignil kontejnersko enoto iz transportne ploščadi. Fizična inštalacijska dela so potekala hitro; večina naložbenega časa je bila namenjena konfiguracijskemu delu preslikave parametrov EMS na osnovi RS485.
Razvijalec solarnega projekta v Antananarivu na Madagaskarju je združil različico posode s 1215 kWh skupaj z obstoječimi sredstvi PV kmetije. Povratne informacije s spletnega mesta so poudarile povečano delovno obremenitev hladilnega sistema v delovnih okoliščinah lokalnega visokotoplotnega otoka. Projektna skupina je zahtevala uradno dokumentacijo o znižanju moči pri visoki temperaturi okolja, preden je oddala naročila za nadaljnje enote.
Osebje rudarskega izvajalca s sedežem v Almatyju v Kazahstanu je namestilo enoto za shranjevanje kontejnerjev, ki zagotavlja rezervno napajanje za infrastrukturo predelovalnih obratov. Nadzorniki elektrike na gradbišču so pohvalili potek dela za namestitev posode z enim dvižnim dvigom, vendar so opazili, da je treba tovarniško vgrajene dolžine komunikacijskega kabla prilagoditi, saj je namestitev uvodnice na dnu povzročila, da so se poti kablov raztezale štiri metre dlje, kot je bilo prvotno pričakovano.
Za te in druge obsežne postavitve shranjevanja energije,AMPPALdobavlja tovarniško izdelano strojno opremo za shranjevanje kontejnerskega formata, ki služi več mednarodnim trgom.
12. Pogosto zastavljena vprašanja
Kakšna je bistvena razlika med obema različicama kontejnerjev?
Razlike so v skupni zmogljivosti shranjene energije in notranji arhitekturi nizov. Različica s 1060 kWh uporablja 48 paketov, konfiguriranih kot 4P264S, ki zagotavljajo nominalno 844,8 VDC. Različica s 1215 kWh uporablja 55 paketov, razvrščenih kot 5P242S, ki zagotavljajo nominalno 774,4 VDC. Oba imata povsem enake fizične dimenzije zunanje posode.
Ali ta posodna enota za shranjevanje vključuje strojno opremo PCS?
Ne. Ta strojna oprema predstavlja sredstvo za shranjevanje samo na strani DC. Zunanje se povezuje s projektno dobavljenimi sistemi PCS ali EMS prek vmesnikov CAN, Ethernet ali RS485; Funkcionalnost oddaljenega dostopa 4G lahko izberete kot dodatno konfiguracijo.
Kako se ta enota prevaža v tujino?
Pošilja ladje, razvrščene kot nevarni tovor UN3480, s tovorom na ploščadi ali v kontejnerjih. Celotno dokumentacijo poročila o preskusu UN38.3 in MSDS dobite na strani proizvajalca.
Kakšne so standardne specifikacije polnilno-praznilnega toka?
Obe različici posode delujeta s standardnim tokom polnjenja/praznjenja 200 A, ki teče s hitrostjo 0,5 CP in ostaja znotraj okna delovne napetosti 680–950 VDC.
Kako dolgo običajno traja zagon na kraju samem?
Ob predpostavki, da so dokončana gradbena dela in priprava blazinice, ožičenje za enosmerni tok, komunikacijsko rokovanje in sprejemno testiranje pod prisostvovanjem običajno traja dva do tri delovne dni.
Kakšno vrednost učinkovitosti sistema v realnem svetu lahko pričakujejo projektne skupine?
Največja učinkovitost na ravni sistema doseže 88 odstotkov pri delovanju pod pogoji 0,5C, merjeno v enem ciklu polnega polnjenja in praznjenja in vključuje vso porabo energije pomožnega sistema, ne meritev samo baterije.
Kakšna je tipična zmogljivost med življenjsko dobo?
Več kot 8000 ciklov pod hitrostjo 0,5 C pri 25 stopinjah Celzija okolja, pri čemer ohranja najmanj 80-odstotno zadrževanje energije. Pogoji na lokaciji pri višjih temperaturah skrajšajo praktično dosegljivo življenjsko dobo.
Kakšni so dobavni roki za strojno opremo za shranjevanje posod s standardnimi specifikacijami?
Proizvodni cikel od 30 do 40 delovnih dni za enote s standardnimi specifikacijami. Dejavnosti rezervacije nevarnega blaga v izvornem pristanišču dodajo približno en dodaten teden k celotnemu urniku plovbe.
