OEM stenski polnilniki za enosmerni tok za rešitve polnjenja električnih vozil po meri

Ker se uporaba električnih vozil pospešuje v stanovanjskih, komercialnih in voznih sektorjih, povpraševanje po zanesljivi in prostorsko učinkoviti polnilni infrastrukturi še naprej narašča. Stenski polnilniki z enosmernim tokom so se izkazali kot prednostna rešitev za lokacije, kjer je prostor omejen, vendar je še vedno potrebna visoka moč polnjenja. AMPPAL, priznana blagovna znamka v tehnologiji polnjenja električnih vozil, oblikuje stenske hitre polnilnike z enosmernim tokom, ki združujejo robustno zmogljivost s tankim profilom, ki prihrani prostor. Te enote dovajajo enosmerni tok neposredno v akumulator vozila, mimo vgrajenega polnilnika in znatno skrajšajo čas polnjenja v primerjavi z alternativami izmeničnega toka. Ne glede na to, ali so nameščeni v zasebni garaži, na parkirišču na delovnem mestu ali komercialnem skladišču, AMPPAL stenski polnilniki za enosmerni tok zagotavljajo profesionalno izkušnjo polnjenja brez odtisa tradicionalnih talnih postaj.

AMPPALje leta izpopolnjeval svojo strojno opremo za polnjenje z enosmernim tokom, da bi izpolnil stroge zahteve vsakodnevne uporabe. Stenska serija je zasnovana za enostavno integracijo v obstoječo električno infrastrukturo, hkrati pa ohranja visoke standarde učinkovitosti in varnosti. Vsaka enota je podvržena obsežnemu testiranju, da se zagotovi dosledno delovanje v najrazličnejših okoljskih pogojih. Blagovna znamka se osredotoča na praktične inovacije, kot so modularne napajalne stopnje, inteligentno toplotno upravljanje in brezhibna povezljivost, zaradi česar so ti polnilniki primerni za namestitev v enem vozilu in v več vozilih.

Paleta izdelkov in ključni parametri

Ponudba stenskih polnilnikov AMPPAL vključuje štiri primarne stopnje moči: 20 kW, 30 kW, 40 kW in 60 kW. Vsak model ima skupno arhitekturno platformo, ki operaterjem omogoča povečanje polnilne zmogljivosti brez spreminjanja fizičnega odtisa. Naslednji seznam opisuje glavne električne parametre, ki so skupni seriji:

Nazivna moč:20 kW, 30 kW, 40 kW ali 60 kW, odvisno od modela
Vhodna napetost:400 VAC ±15%, trifazni, 50/60 Hz
Razpon izhodne napetosti:150 VDC do 1000 VDC, primerno za 400V in 800V baterijske platforme
Največji izhodni tok:Do 200 A pri modelu 60 kW; spodnji modeli se sorazmerno spreminjajo
Faktor moči:≥0,99 pri polni obremenitvi
Učinkovitost:≥95 % pri nominalni moči
Poraba energije v stanju pripravljenosti:Manj kot 10 W
DC izhodna natančnost:±1 % za napetost in tok
Napetost valovanja:Manj kot 1 % od vrha do vrha

Ti parametri zagotavljajo, da vsak stenski polnilnik AMPPAL za enosmerni tok zagotavlja stabilno, čisto napajanje akumulatorja vozila, kar zmanjšuje obremenitev sistemov za upravljanje akumulatorja in podaljšuje celotno življenjsko dobo akumulatorja. Zaradi širokega razpona izhodne napetosti je serija združljiva s širokim spektrom električnih vozil, od kompaktnih mestnih avtomobilov do težkih električnih dostavnih vozil.

Kratek pregled tehničnih specifikacij

Spodnja tabela vsebuje podrobno primerjavo štirih modelov stenskih polnilnikov AMPPAL. Te informacije so ključnega pomena za monterje in upravitelje voznih parkov, ki morajo uskladiti zmogljivost polnilnika z električno oskrbo na mestu in zahtevami vozila.

Parameter	WDC-20	WDC-30	WDC-40	WDC-60
Nazivna moč	20 kW	30 kW	40 kW	60 kW
Vhodna napetost	400 VAC ±15 %	400 VAC ±15 %	400 VAC ±15 %	400 VAC ±15 %
Največji vhodni tok	32 A	48 A	63 A	100 A
Razpon izhodne napetosti	150–1000 VDC	150–1000 VDC	150–1000 VDC	150–1000 VDC
Največji izhodni tok	67 A	100 A	133 A	200 A
Vrsta priključka	CCS2 / CHAdeMO / GB/T izbirno	CCS2 / CHAdeMO / GB/T izbirno	CCS2 / CHAdeMO / GB/T izbirno	CCS2 / CHAdeMO / GB/T izbirno
Dolžina kabla	3,5 m ali 5 m	3,5 m ali 5 m	3,5 m ali 5 m	3,5 m ali 5 m
Dimenzije (V x Š x G)	650 x 400 x 220 mm	650 x 400 x 220 mm	700 x 450 x 250 mm	750 x 500 x 280 mm
Teža	35 kg	38 kg	45 kg	55 kg
Metoda hlajenja	Prisilni zrak	Prisilni zrak	Prisilni zrak + pametni ventilator	Prisilni zrak + pametni ventilator
Ocena zaščite	IP54 / IK10	IP54 / IK10	IP54 / IK10	IP55 / IK10
Delovna temperatura	-30°C do +55°C	-30°C do +55°C	-30°C do +55°C	-30°C do +55°C
Komunikacija	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G
Certifikati	CE, TUV, UKCA	CE, TUV, UKCA	CE, TUV, UKCA	CE, TUV, UKCA

Vsi stenski enosmerni polnilniki AMPPAL uporabljajo robustno ohišje iz aluminijeve zlitine s protikorozijskim premazom. Notranji napajalni moduli so zamenljivi med vročim delovanjem pri modelih 40 kW in 60 kW, kar zmanjša čas izpadov med vzdrževanjem. Kompaktne dimenzije omogočajo vgradnjo v prostore, ozke kot 400 mm, zaradi česar so idealni za podzemne parkirne garaže in ozke servisne prostore.

Zahteve za namestitev in načrtovanje mesta

Pravilna namestitev je ključnega pomena za varno in učinkovito delovanje. AMPPAL zagotavlja podrobne smernice za pripravo lokacije za vsak stenski polnilnik DC. Pred namestitvijo je treba preveriti naslednje pogoje:

Električna oskrba:Namensko trifazno vezje z ustrezno močjo odklopnika, ki ustreza vhodnemu toku polnilnika. Nihanja napetosti ne smejo presegati ±15 % nominalnih 400 VAC.
Trdnost stene:Montažna stena mora prenesti vsaj štirikratno težo polnilnika. Priporočamo betonske ali opečne stene. Za stene iz votlih blokov je potrebna jeklena montažna plošča.
Montažna višina:Zaslon polnilnika in torbica za priključek naj bosta nameščena med 1,2 m in 1,5 m od končnega poda za udoben dostop uporabnika.
Clearance:Ohranite vsaj 300 mm prostora na vseh straneh za prezračevanje in napeljavo kablov. Sprednji del mora omogočati polni radij upogiba kabla brez napenjanja.
Grounding:Na ozemljitveni priključek polnilnika mora biti priključen namenski ozemljitveni vodnik z nizko impedanco. Ozemljitveni upor mora biti manjši od 4 ohmov.
Dostop do omrežja:Za funkcije pametnega polnjenja priporočamo žična vrata Ethernet ali zanesljiv signal 4G na mestu namestitve.

Stenski polnilniki DC AMPPAL so dobavljeni s šablono za montažo, stenskimi sidri in vodnikom za hiter začetek. Priključni blok je po odstranitvi zaprtega pokrova dostopen spredaj, vsi priključki pa so jasno označeni za poenostavitev ožičenja. Kvalificiran električar naj izvede namestitev v skladu z lokalnimi električnimi predpisi in priročnikom za namestitev AMPPAL.

Varnostne in zaščitne funkcije

Varnost je vidik hitrega polnjenja z enosmernim tokom, o katerem se ni mogoče pogajati. AMPPAL integrira več plasti zaščite v vsak stenski polnilnik za enosmerni tok, da zaščiti uporabnike in vozila. Med vsemi polnjenji so aktivni naslednji zaščitni mehanizmi:

Prenapetostna zaščita:Nadzor toka v realnem času s hitro delujočo prekinitvijo tokokroga preprečuje škodo zaradi kratkega stika ali preobremenitve.
Zaščita pred prenapetostjo in prenizko napetostjo:Vhodna in izhodna napetost se stalno spremljata. Če so presežene varne meje, se polnilnik takoj izklopi.
Zaznavanje zemeljske napake:Nadzor preostalega toka zazna AC in DC uhajajoče tokove. Sistem sproži izklop pri stopnjah uhajanja nad 6 mA DC ali 30 mA AC.
Zaščita pred previsoko temperaturo:Več temperaturnih senzorjev na napajalnih modulih in glavni nadzorni plošči sproži znižanje moči ali zaustavitev, da prepreči toplotno škodo.
Zaščita pred strelo:Prenapetostne zaščitne naprave z nazivno močjo 40 kA (8/20 µs) ščitijo pred prehodnimi napetostnimi konicami zaradi udara strele ali preklapljanja omrežja.
Ustavitev v sili:Jasno označen gumb za zaustavitev v sili omogoča takojšen ročni izklop. Gumb ustreza standardom ISO 13850.
Zaklepanje priključka:Priključek za polnjenje se med aktivno sejo zaskoči. Sprosti se šele, ko je postopek polnjenja pravilno zaključen ali ko vozilo odklene vrata.
Nadzor izolacije:Neprekinjeno preverjanje izolacijske upornosti med enosmernim izhodom in ozemljitvijo zagotavlja varno delovanje tudi v mokrih ali vlažnih okoljih.

Te varnostne lastnosti so testirane v ekstremnih pogojih v internem laboratoriju AMPPAL. Polnilniki so zasnovani tako, da so varni pred izpadom, kar pomeni, da vsaka odkrita nepravilnost povzroči nadzorovan izklop in ne nenadzorovan dogodek. Ta stopnja zaščite gradi zaupanje pri nenadzorovanem polnjenju na javnih in delno javnih lokacijah.

Pametna povezljivost in omrežna integracija

Sodobna infrastruktura za polnjenje električnih vozil zahteva več kot le dostavo energije. Stenski enosmerni polnilniki AMPPAL so opremljeni z naprednimi možnostmi povezovanja, ki omogočajo upravljanje na daljavo, sledenje uporabi in integracijo s sistemi za upravljanje energije. Vsaka enota podpira Open Charge Point Protocol (OCPP) 1.6J, kar omogoča združljivost s širokim naborom zalednih programskih platform.

Glavne funkcije povezljivosti vključujejo:

Skladnost z OCPP 1.6J:Standardizirana komunikacija za oddaljeni zagon/ustavitev, posodobitve vdelane programske opreme, diagnostiko in beleženje podatkov o transakcijah.
Ethernet in Wi-Fi:Lokalne omrežne povezave zagotavljajo nadzor z nizko zakasnitvijo v poslovnih stavbah in skladiščih.
Modul 4G LTE:Vgrajena mobilna povezljivost zagotavlja, da polnilnik ostane povezan tudi brez lokalnega omrežja. Reža za kartico SIM je dostopna s sprednje plošče.
Upravljanje obremenitve:Dinamično uravnoteženje obremenitve omogoča, da več polnilnikov na isti električni storitvi inteligentno deli razpoložljivo zmogljivost. To preprečuje sprožitev odklopnika in zmanjša stroške največjega povpraševanja.
Avtentikacija RFID:Vgrajen čitalnik RFID podpira kartice ISO 14443 A/B, kar omogoča identifikacijo uporabnika in zaračunavanje v skupnih parkirnih okoljih.
Integracija aplikacije za pametni telefon:AMPPALponuja namensko aplikacijo za končne uporabnike za začetek sej, spremljanje napredka polnjenja in ogled zgodovine sej.
Merjenje energije:Merilniki energije s certifikatom MID so na voljo kot opcija, ki zagotavljajo merjenje stopnje obračunavanja za javno ali delovno polnjenje.

Upravljavci voznih parkov bodo cenili zmožnosti podrobnega poročanja, ki so dostopne prek portala v oblaku AMPPAL. Status v realnem času, poraba energije na vozilo in opozorila o napakah so vidni na eni armaturni plošči. Odprti API omogoča integracijo po meri s programsko opremo za upravljanje voznega parka drugih proizvajalcev, zaradi česar so ti stenski polnilniki za enosmerni tok prilagodljiva komponenta katerega koli polnilnega ekosistema.

Scenariji uporabe za stenske polnilnike DC AMPPAL

Zaradi vsestranskosti AMPPAL stenskih polnilnikov za enosmerni tok so primerni za široko paleto primerov uporabe. Njihova kompaktna oblika in visoka hitrost polnjenja obravnavata boleče točke prostorsko omejenih lokacij, hkrati pa zagotavljata hitro obnavljanje energije.

Tipična namestitvena okolja vključujejo:

Stanovanjski kompleksi:Parkirne hiše za stanovanja in etažne lastnine lahko nudijo hitro polnjenje z enosmernim tokom brez žrtvovanja parkirnih mest. Modela z 20 kW in 30 kW sta idealna za polnjenje čez noč in dnevno polnjenje.

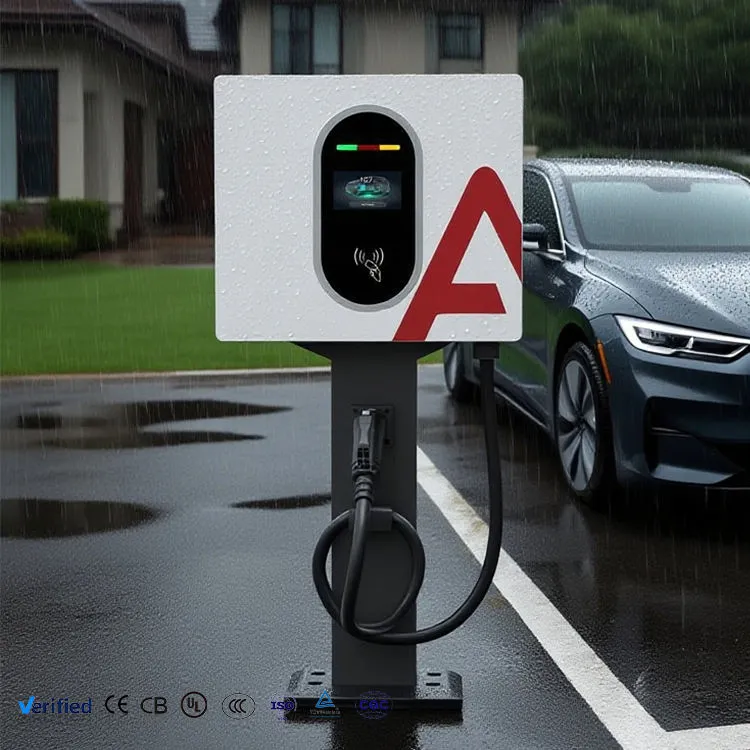

Parkirišča na delovnem mestu:Delodajalci lahko zagotovijo hitro polnjenje za zaposlene, ki morajo med osemurnim delovnikom znatno povečati doseg. Model s 40 kW uravnoteži hitrost polnjenja z zmernimi stroški električne infrastrukture.
Skladišča flote:Dostavni kombiji, taksiji in vozila z naročniškimi prevozi imajo koristi od zmožnosti 60 kW polnilnika, da večini vozil doda 100 km dosega v manj kot 30 minutah. Namestitev na steno ohranja tla skladišča prosta za premikanje vozila.
Maloprodaja in gostinstvo:Hoteli, nakupovalni centri in restavracije lahko privabijo stranke, ki se vozijo z električnimi vozili, s ponudbo hitrega polnjenja na svojih parkiriščih. Tanek dizajn se dobro ujema z estetiko zgradbe.
Javne parkirne hiše:Občinski in zasebni upravljavci parkirišč lahko namestijo več stenskih enot vzdolž sten in stebrov, s čimer povečajo število polnilnih mest na kvadratni meter.

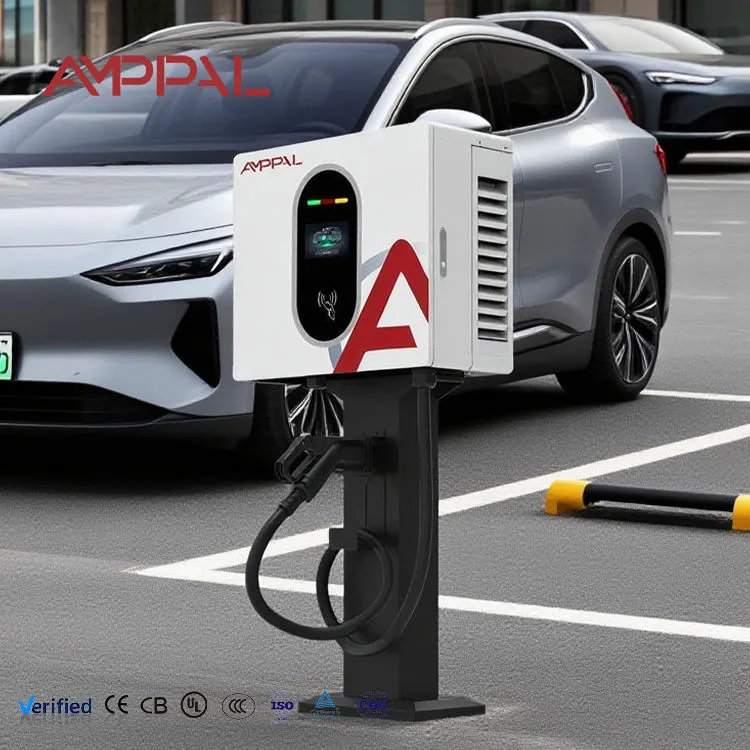

Avtosaloni in servisni centri:Tehniki lahko hitro napolnijo vozila med pregledi pred dostavo in servisnimi sestanki, ne da bi potrebovali namensko polnilno mesto.

Stenski enosmerni polnilniki AMPPAL so primerni tudi za naknadno opremljanje obstoječih parkirnih struktur. Ker ni potreben izkop tal ali montaža na podstavek, je namestitev lahko dokončana v nekaj urah in ne v dneh. Polnilniki delujejo tiho, z ravnjo hrupa pod 60 dB na enem metru, zaradi česar so sprejemljivi za stanovanjska in pisarniška okolja, občutljiva na hrup.

Pogosto zastavljena vprašanja

V: Kakšna je tipična zahteva glede namestitvene višine in obremenitve stene za stenski enosmerni polnilnik AMPPAL?

O: Priporočena višina namestitve za zaslon polnilnika in torbico za priključek je med 1,2 m in 1,5 m od končnega poda. Ta obseg zagotavlja udoben dostop za uporabnike različnih višin. Stenska konstrukcija mora vzdržati vsaj štirikratno težo polnilnika, kar pomeni najmanjšo nosilnost 140 kg za 35 kg model WDC-20 in 220 kg za 55 kg model WDC-60. Idealne so betonske ali masivne opečne stene. Za vgradnje votlih blokov ali suhih zidov je treba uporabiti jekleno podložno ploščo za porazdelitev obremenitve na več čepov. AMPPAL ponuja montažno šablono in priporočene specifikacije za sidra v priročniku za namestitev.

V: Ali je mogoče stenske polnilnike AMPPAL namestiti na prostem?

O: Da. Vsi stenski enosmerni polnilniki AMPPAL imajo stopnjo zaščite IP54 ali IP55, kar pomeni, da so zaščiteni pred prahom in vodnimi curki iz katere koli smeri. Ohišja so izdelana iz aluminijeve zlitine, odporne proti koroziji, in testirana za delovanje pri temperaturah od -30°C do +55°C. Za zunanjo namestitev je priporočljiv majhen zaščitni nadstrešek ali strešni previs, ki ščiti polnilnik pred neposredno sončno svetlobo in močnim dežjem, čeprav lahko enota prenese neposredno izpostavljenost. Torbica za priključek je zasnovana tako, da preprečuje nabiranje vode, vsa zunanja tesnila pa so UV-stabilizirana, da se prepreči degradacija. Če je polnilnik nameščen na obalnem območju z visoko izpostavljenostjo soli, AMPPAL ponuja izbirni premaz za morsko uporabo za dodatno zaščito pred korozijo.

V: Kateri priključki za polnjenje so združljivi s stenskimi polnilniki DC AMPPAL?

A: AMPPAL stenski polnilniki za enosmerni tok podpirajo tri najpogostejše standarde priključkov za hitro polnjenje z enosmernim tokom: CCS2 (Combined Charging System Type 2), CHAdeMO in GB/T. Vsak polnilnik je mogoče konfigurirati z enim ali dvema priključkoma, odvisno od modela in regionalnih zahtev. Priključek CCS2 je standard za evropske in severnoameriške trge, medtem ko CHAdeMO pogosto uporabljajo Japonci in nekateri starejši modeli električnih vozil. Za kitajski trg je potreben GB/T. Modela z močjo 20 kW in 30 kW imata običajno en priključek, modele z močjo 40 kW in 60 kW pa je mogoče naročiti z dvojnima priključkoma za sočasno polnjenje dveh vozil, pri čemer se moč med njima dinamično deli. AMPPAL uporablja tekočinsko hlajene kable na različici z dvojnim konektorjem 60 kW za vzdrževanje varnih delovnih temperatur med podaljšanimi sejami z visokim tokom.

V: Kako deluje dinamično uravnoteženje obremenitve na stenskih polnilnikih AMPPAL?

O: Dinamično uravnoteženje obremenitve je vgrajena funkcija, ki omogoča, da več polnilnikov AMPPAL na isti električni storitvi deli razpoložljivo zmogljivost, ne da bi presegla največjo omejitev povpraševanja na mestu. Glavna enota ali zunanji merilnik energije spremlja skupno porabo toka stavbe ali polnilne skupine. Ko se skupna obremenitev približa konfigurirani meji, polnilniki samodejno zmanjšajo svojo izhodno moč, da ohranijo sistem znotraj varnih meja. Na primer, če ima spletno mesto storitev 100 A in dva 60 kW polnilnika, lahko sistem za uravnoteženje obremenitve omeji vsak polnilnik na 30 kW, ko sta oba aktivna, vendar dovoli enemu polnilniku, da uporabi vseh 60 kW, ko drugi miruje. Ta inteligentna dodelitev preprečuje izklope odklopnika, zmanjša stroške največjega povpraševanja s strani javnega podjetja in omogoča namestitev več polnilnikov na obstoječo infrastrukturo brez dragih električnih nadgradenj. Parametre za uravnoteženje obremenitve je mogoče konfigurirati prek portala v oblaku AMPPAL ali lokalno prek vmesnika za vzdrževanje polnilnika.

V: Kateri komunikacijski protokoli so podprti za integracijo upravljanja voznega parka?

O: Stenski polnilniki DC AMPPAL podpirajo OCPP 1.6J, ki je industrijski standard za odprto komunikacijo med polnilniki EV in centralnimi sistemi upravljanja. To omogoča brezhibno integracijo s platformami za upravljanje voznega parka tretjih oseb, kot so tiste, ki jih uporabljajo logistična podjetja, storitve naročanja prevozov in operaterji mestnega prevoza. Poleg tega polnilniki podpirajo Modbus TCP za integracijo lokalnega sistema za upravljanje stavb in MQTT za lahkotno pretakanje podatkov IoT. Platforma v oblaku AMPPAL ponuja RESTful API, ki omogoča razvoj programske opreme po meri za specifične potrebe voznega parka, kot so preverjanje pristnosti voznikov, dodelitev vozila polnilniku in poročanje o porabi energije po stroškovnem mestu. Vsi komunikacijski kanali so zaščiteni s šifriranjem TLS, strojno programsko opremo polnilnika pa je mogoče posodobiti na daljavo prek katerega koli od podprtih omrežnih vmesnikov. Za vozne parke z mešanimi znamkami polnilnikov skladnost z OCPP zagotavlja, da lahko enoto AMPPAL nadzira univerzalni sistem za upravljanje polnjenja brez lastniškega zaklepanja.

V: Kako pogosto potrebujejo vzdrževanje stenski polnilniki AMPPAL DC?

O: Stenski polnilniki DC AMPPAL so zasnovani za minimalno rutinsko vzdrževanje. Popolnoma zaprto ohišje in brezkontaktne notranje komponente zmanjšujejo potrebo po občasnem čiščenju ali zamenjavi delov. Priporočeni intervali vzdrževanja so naslednji: vsakih 6 mesecev vizualno preglejte ohišje, priključek in kabel glede znakov obrabe ali fizičnih poškodb; vsakih 12 mesecev preverite vse električne povezave in vrednosti navora v skladu z navodili za vzdrževanje; vsakih 24 mesecev zamenjajte zračni filter pri modelih s prisilnim hlajenjem (filter lahko zamenja uporabnik in zamenjava traja manj kot pet minut). Notranji napajalni moduli pri modelih z močjo 40 kW in 60 kW so zamenljivi med vročim delovanjem, tako da, če modul odpove, ga je mogoče zamenjati brez izklopa celotnega polnilnika. AMPPAL ponuja standardno 3-letno garancijo za vse stenske polnilnike z enosmernim tokom, z dodatnimi paketi podaljšane garancije do 7 let. Platforma v oblaku zagotavlja tudi napovedna opozorila o vzdrževanju na podlagi podatkov notranjih senzorjev, kar operaterjem omogoča, da obravnavajo morebitne težave, preden povzročijo izpade.
