20–50kW večnamenski baterijski sistem za shranjevanje energije za komercialne in solarne aplikacije

Ena omara namesto treh seznamov javnih naročil

Projekt solar-plus-storage običajno pomeni tri prodajalce: PV pretvornik, baterijsko stojalo in krmilnik, ki govori z obema. Vsak ima svojo garancijo, svojega inženirja za zagon in svojo igro obtoževanja, ko sistem ne deluje. Ta večnamenski akumulatorski sistem za shranjevanje energije 20–50 kW za komercialne in solarne aplikacije združuje vse tri v eno samo dostavo.

Inverterska stopnja sprejme do 26kW enosmernega toka iz vašega strešnega niza (39kW pri 30kW modelu, 65kW pri 50kW modelu) prek 2/4 MPPT sledilnikov, tako da se baterija polni iz solarne energije brez ločenega hibridnega pretvornika ali dodatnega niza.

V notranjosti je baterija LFP s 51,2 kWh, zgrajena iz petih paketov po 10,24 kWh, plus lokalna nadzorna logika, ki poganja lastno porabo, prestavljanje časa uporabe in varnostno kopiranje omrežja z istega zaslona. Za spletno mesto, ki želi samo solarno samouporabo in kritje izpada, je to najkrajša pot od naročila do izvoza.

Zakaj je ocena sončne energije pomembna

Največja vhodna moč PV 26kW pri modelu 20kW omogoča, da polje preseže nazivno vrednost pretvornika; MPPT ujame presežek namesto striženja dnevnega pridelka.

Načini 2/4 MPPT: dva sledilnika kot standard, štirje, kjer je vaša streha obrnjena v različne azimute — ena zasenčena stran ne ovira druge.

Nazivna omrežna napetost je 380 V AC s toleranco 50/60 Hz ± 5 Hz, tako da ista omarica služi trgom 50 Hz in 60 Hz brez tovarniške različice.

Pri 97-odstotni največji učinkovitosti in 90-odstotni globini praznjenja več vsake sončne kilovatne ure doseže obremenitev, namesto da bi se izgubilo pri pretvorbi.

Komunikacija prek CAN/RS485/WiFi zajema lokalno spremljanje, rokovanje inverterja in oddaljena odčitavanja brez nakupa ločenega prehoda.

AC spodnji vhod, trifazni štirižilni (3L+N+PE), ohranja napeljavo kabla znotraj podnožja in skrajša pot do glavne stikalne plošče.

Tehnične specifikacije

Kjer si omarica z močjo 20–50 kW zasluži svoje

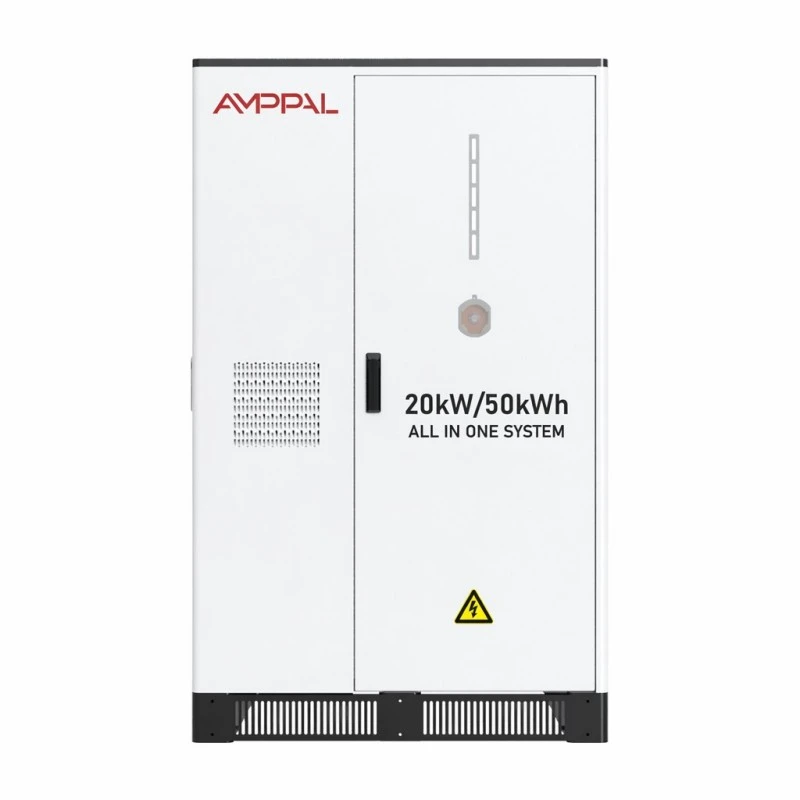

Majhne tovarne s strešno sončno energijo in popoldanskimi konicami proizvodnje: model 20kW/51,2kWh pokriva skok povpraševanja 20kW za približno dve uri in pol.

Hoteli in penzioni s klimatsko napravo po tarifi glede na čas uporabe: polnjenje čez noč, praznjenje skozi hladilno okno.

Mesta za kmetijsko predelavo s prekinjeno kakovostjo omrežja — omarica se pelje skozi padce napetosti z lokalnim nadzorom brez zunanje programske opreme EMS.

Trgovske verige in delavnice, ki najemajo prostor: ena omara ne potrebuje posebnega prostora za baterije, le ravno betonsko podlago in kabelski dostop.

EV dvorišča s skromnimi polnilnimi obremenitvami: odložite 2-4 počasne polnilnike iz šibke omrežne povezave brez nadgradnje transformatorja.

Kako hibridna topologija teče na dan

Zjutraj sledilniki MPPT najprej dovajajo sončno energijo v obremenitev zgradbe. Presežek gre v baterijo, dokler ne doseže programirane zgornje meje SOC, običajno 90-100 %, odvisno od vašega tarifnega načrta.

Ko obremenitev preseže sončno energijo in baterijo, omrežje brezhibno pokrije ravnovesje – ena stopnja pretvorbe, ne dve škatli, ki se pogajata prek vodila.

Ponoči se baterija izprazni med tarifnimi konicami in EMS rezervira talni SOC za rezervo omrežja. Ker lokalni krmilnik hrani urnik, izgubljena internetna povezava ne ustavi logike prestavljanja - ustavi le oddaljeno nadzorno ploščo.

Kaj vsebuje varnostna datoteka

Protipožarna zaščita je aerosol na ravni PACK in spet aerosol na ravni omare – dve neodvisni stopnji, usmerjeni na dve različni mesti, kjer se lahko začne toplotni dogodek.

Celice LFP 3,2 V/100 Ah imajo CE in RoHS na ravni paketa, celotna oprema pa je dobavljena z dokumentacijo UN38.3 in MSDS za carino in zavarovanje.

Inteligentno zračno hlajenje ohranja pet paketov v ozkem temperaturnem območju; krivulja ventilatorja sledi temperaturi celice in ne deluje s polno hitrostjo ves dan.

Ohišje IP54 ustreza zunanjim položajem nadstreškov in pokritim prostorom za rastline; električno ležišče je ločeno od ležišča za baterije znotraj ohišja.

Življenjska doba cikla je navedena pri >6000-krat pri 0,5 C in 25 °C z vsaj 80-odstotno ohranitvijo energije – en polni cikel na delovni dan je približno dvajset let, preden je dosežen prag.

Okoljsko okno je od 0 °C do +50 °C z 0–95 % relativne vlažnosti in 2000 m nadmorske višine (zgoraj zmanjšano); večina neogrevanih prostorov za rastline je v njej.

Kako je v Yueqingu zgrajena 850-kilogramska omara

1. Vnos celic — vhodne celice LFP se serijsko vzorčijo glede na kapaciteto in notranji upor, preden se začne sestavljanje paketa.

2. Sestavljanje ohišja — ohišja 102,4 V/10,24 kWh so zvarjena, ožičena in testirana na izolacijo z nameščenim ohišjem BMS.

3. Izdelava ohišja — jeklena pločevina je CNC-izrezana, upognjena in zvarjena, nato predhodno obdelana in prašno lakirana na isti liniji, ki se uporablja za izdelke za polnjenje.

4. Integracija pretvornika — PV stopnja, baterijska DC stopnja in AC terminali so povezani z lokalnim krmilnikom v eno vodilo.

5. Protipožarna in toplotna oprema — generatorji aerosolov, zračni vodi in temperaturni senzorji so nameščeni in funkcionalno preverjeni.

6. Zagon – vsaka omarica dokonča polnjenje in praznjenje pri 0,5 C z zabeleženo napetostjo in temperaturo na ravni paketa.

7. Simulacija omrežja — prehodi v omrežju in izven njega se pred izdajo preverijo glede na programabilni vir izmeničnega toka.

8. Pakiranje — omarica je privita na ojačano paleto z indikatorji udarcev, ovita in pripravljena za nakladanje kontejnerja.

Izbira med 20, 30 in 50kW

Ujemite model z najslabšim uvozom, ne s povprečjem. Izmerite polurno povpraševanje, ki dejansko povzroči vaš račun: model z močjo 20 kW prenese do 20 kW obremenitve baterije, model s 30 kW 30 kW in model s 50 kW 50 kW. Energija sledi: 51,2, 61,44 oziroma 107kWh.

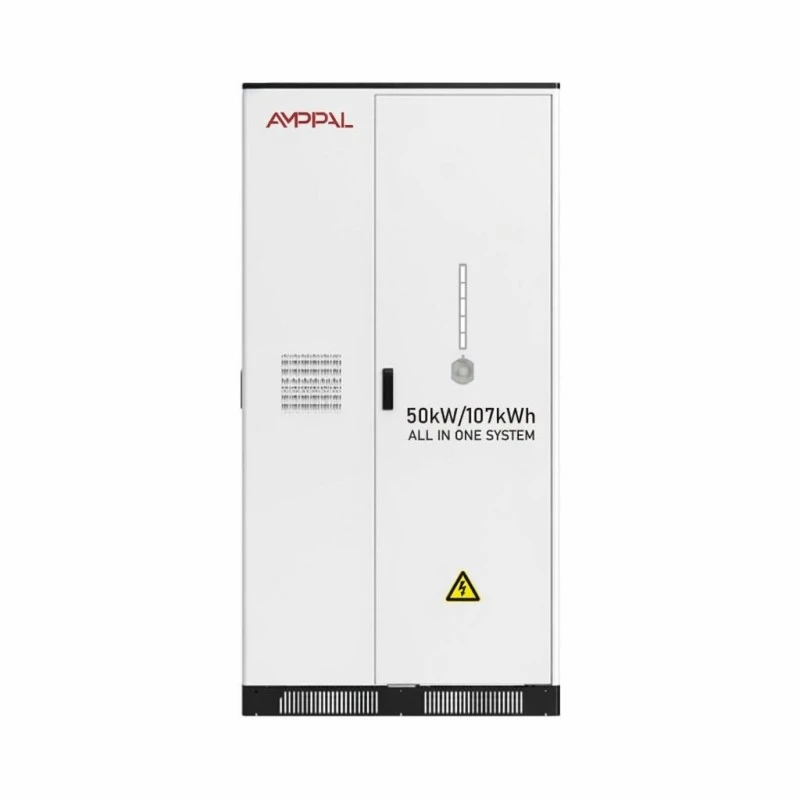

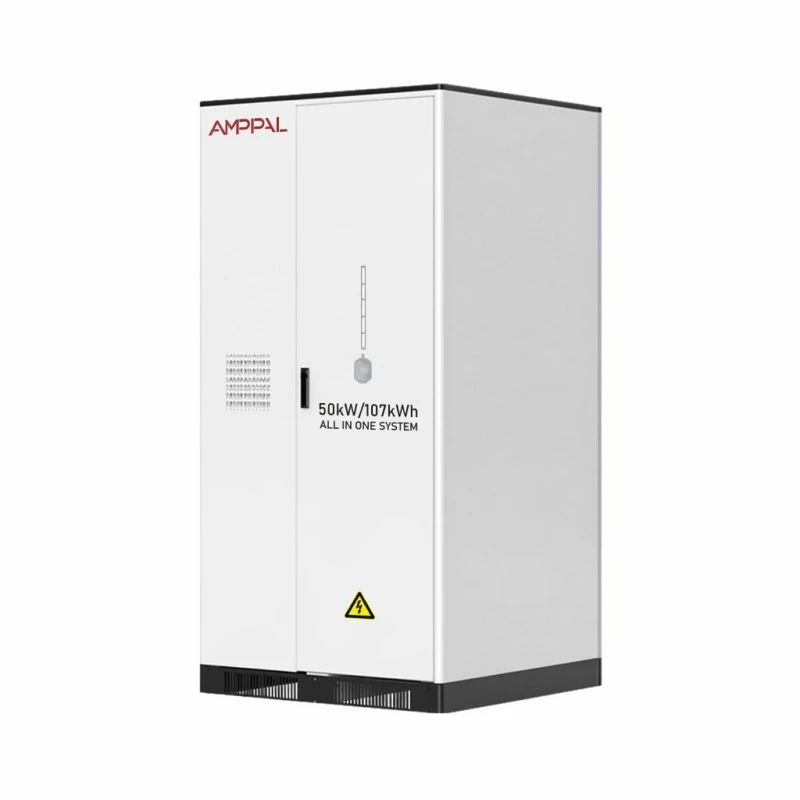

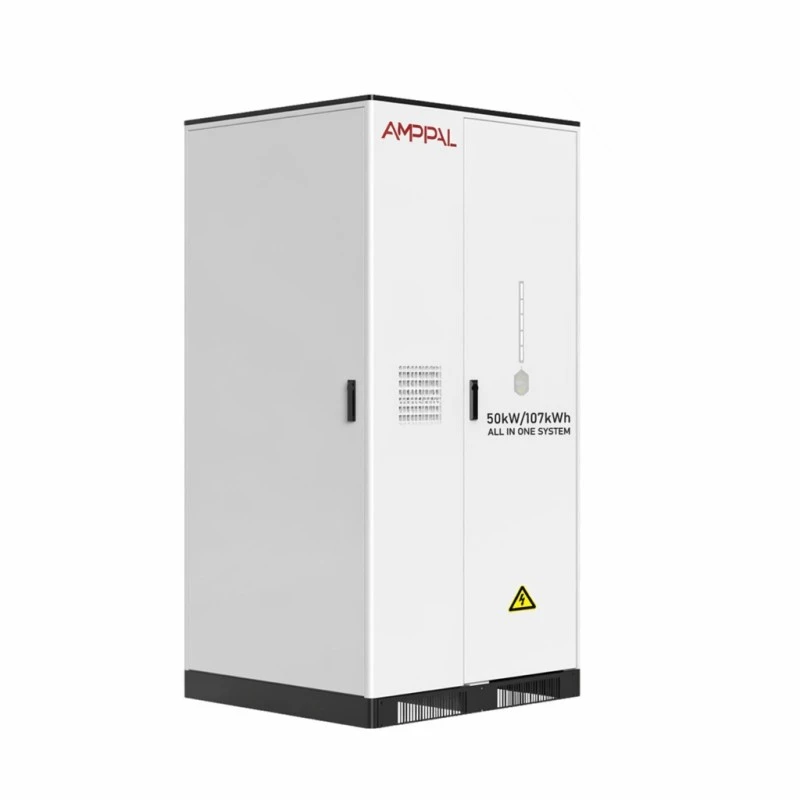

Omara s 50 kW je fizično drugačna — 1100*1205*2200 mm in 1200 kg proti 1000*1106*1640 mm in 850 kg pri manjših dveh — zato preverite širino vrat, obremenitev tal in dostop z žerjavom, preden se lotite.

Če vaše spletno mesto nima težav z uvozom omrežja in ni razmika časa uporabe, je ta omara verjetno napačna poraba. Vrača se z lastno porabo in spreminjanjem tarif; brez njih je baterija parkirano sredstvo. To vam povemo, preden prevzamemo vaše naročilo.

Primerjava ponudb med dobavitelji

Vprašajte, ali je navedeni izkoristek na ravni sistema ali samo na pretvorniku. Naš je največ 97 %, merjeno na meji omare, vključno s pomožnimi obremenitvami.

Vprašajte, ali protipožarna zaščita zajema tako raven embalaže kot tudi raven omare – ponudba z aerosolom v omari pusti samo embalaže nezaščitene.

Vprašajte, kakšna je vhodna zgornja meja MPPT; '20kW hibrid', ki sprejme le 15kW PV, vas prisili, da pozneje kupite drugi pretvornik.

Vprašajte o EMS: ali lahko lokalni krmilnik deluje brez oblaka? Naš ima, kar je pomembno na trgih z nestabilno povezljivostjo.

Komercialni pogoji: 25-35 delovnih dni za standardne modele, petletna garancija na celotno omarico, MOQ ene enote za naročila ocene.

Pošiljanje enodelne omare

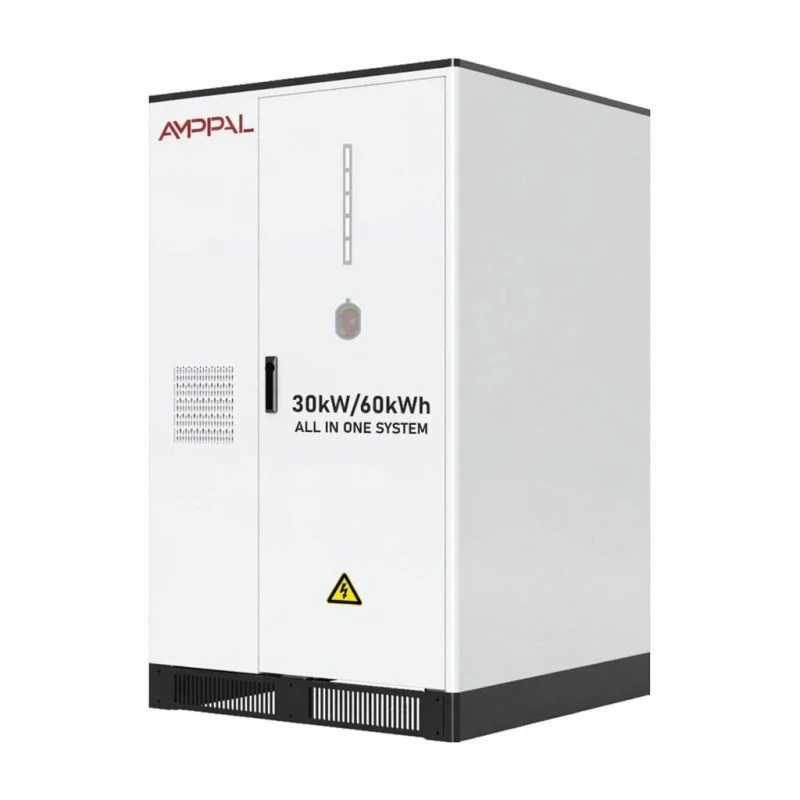

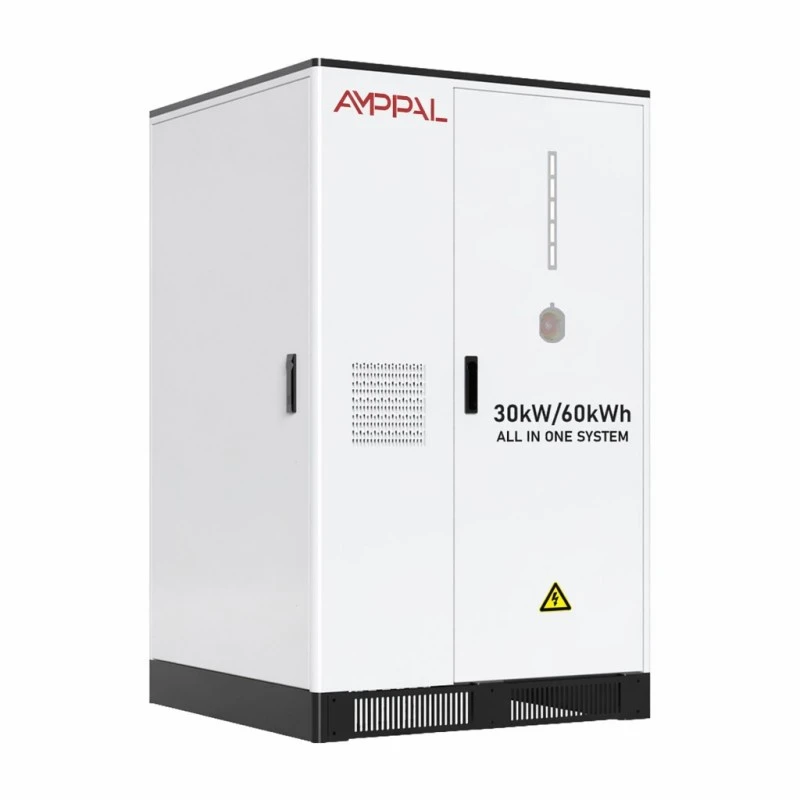

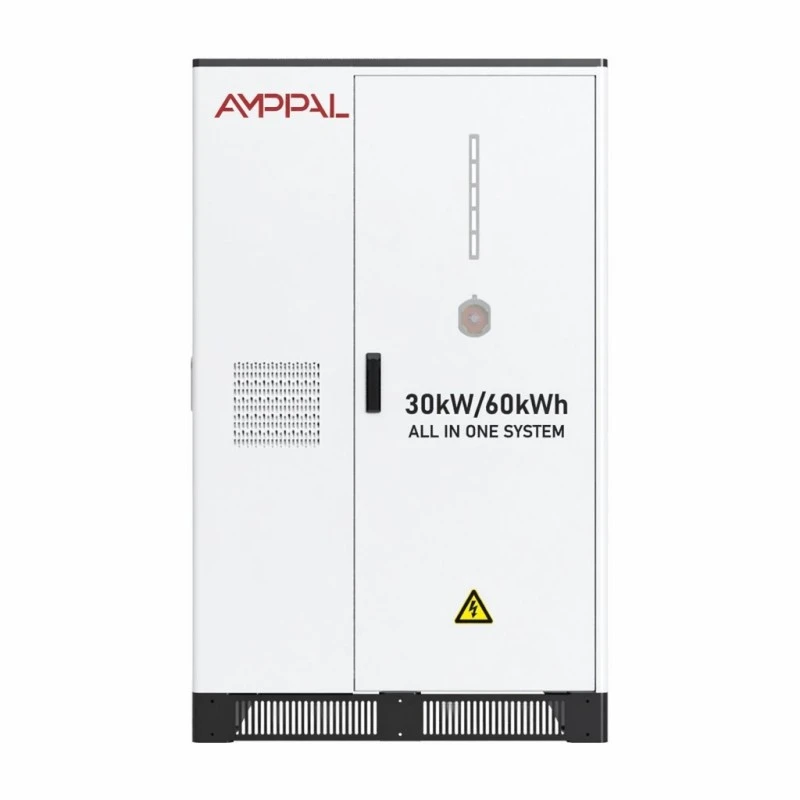

Modela 20kW in 30kW sta 1000*1106*1640 mm in tehtata 850-950 kg; model 50kW je 1100*1205*2200mm pri 1200kg. Vsaka pošiljka je na paleti iz ojačanega jekla z žepi za viličarje, pripravljena za tovornjak z dvižnim dvigalom na cilju.

Ena enota zavzame približno tretjino 20-čeveljskega kontejnerja; dva se udobno prilegata z oporo. Ker je baterija nameščena, je pošiljka razvrščena kot nevarno blago UN3480 — pripravimo poročilo UN38.3 in varnostni list, zato bi morali predvideti približno en dodaten teden za rezervacijo nevarnega blaga v pristanišču.

Standardni pogoji so FOB Ningbo ali Šanghaj, CIF na voljo na zahtevo. Za letalski tovorni promet z eno enoto je teža in razred baterije neekonomičen; pomorski ali kopenski prevoz je praktična pot.

Garancija, poslabšanje in zamenjava paketov

Petletna garancija na celotno ohišje – pakete, invertersko stopnjo, toplotne ventilatorje in lokalni krmilnik – ne le na baterijo.

Zmogljivost je zajamčena, da zadrži vsaj 80 % nazivne energije v prvih petih letih pri običajnem cikličnem 0,5 C; večja degradacija je zajeta pod istimi pogoji.

Paketi so zamenljivi moduli: okvarjeni paket se zamenja v nekaj urah, ne da bi se vrnila celotna omarica, BMS pa se ob ponovnem zagonu samodejno ponovno uravnoteži.

Letni servis zajema čiščenje filtra, preverjanje navora priključkov, pregled ventilatorja in preverjanje zmogljivosti; naša oddaljena diagnostika lahko najprej označi šibek paket.

Rezervni paketi in nadzorne plošče so na zalogi in odposlani v 5-7 delovnih dneh; podaljšana garancija na osem ali deset let je cena ob naročilu.

Ponavljajoče se napake pri namestitvi

Napačno: ob predpostavki, da izhod 380 V napaja neposredno enofazno opremo. Desno: omarica je trifazna; razdelite obremenitev na L1/L2/L3 in ohranite nevtralno vezavo glede na lokalno kodo.

Napačno: namestitev na lesena tla ali tanek estrih. Desno: utež 850–1200 kg potrebuje betonsko podlago ali ojačana tla, ocenjena za točkovno obremenitev.

Napačno: zagon PV nizov mešanih orientacij v en sledilnik s pričakovanjem polnega izhoda. Desno: uporabite 4-smerno konfiguracijo MPPT in vsakemu azimutu dodelite svoj sledilnik.

Napačno: shranjevanje baterije pod -20 °C ali polnjenje nad +50 °C. Desno: upoštevajte temperaturno okno shranjevanja od -20 °C do +60 °C in delovno vlažnost 0-95 % RH.

Napačno: zakopavanje spodnjega kabelskega vhoda v vodo ali smeti. Desno: podstavek naj bo čist — AC spodnji vnos (3L+N+PE) predvideva, da območje uvodnice ostane dostopno.

Kaj poročajo monterji in lastniki

Oblačilna delavnica v Daki v Bangladešu je v začetku leta 2025 postavila model s 30 kW za streho s 40 kWp. Lastnik je poročal, da se je število ur dizelskega generatorja zmanjšalo z dnevnih na nekaj na mesec, monter pa je opazil, da jim je integrirani MPPT prihranil teden dni zagona v primerjavi z ločeno opremo – čeprav so si želeli, da bi imela antena WiFi daljši vod za njihovo skladišče s kovinsko streho.

Upravljavec supermarketa v Sofiji v Bolgariji upravlja enoto z močjo 20 kW po tarifni razporeditvi noč/dan. Njihov upravitelj objekta je potrdil, da kabinet plačuje približno tretjino svoje mesečne delte električne energije, in dodal pritožbo: ventilator je slišen v sosednji shrambi, zato so ga premaknili v nakladalno polje.

Rudniško oskrbovalno skladišče v Limi v Peruju je kupilo model 50 kW za rezervo po ponavljajočih se rezih omrežja. Njihov elektroinženir je pohvalil hitrost prenosa med vklopom in izklopom omrežja, vendar je prosil za glasnejši lokalni alarm – samo LED na plošči je bilo med nočno izmeno enostavno spregledati.

Pogosto zastavljena vprašanja

V: Ali se lahko polni izključno iz sončne energije brez omrežja?

O: Da, v načinu izven omrežja; MPPT usmerja PV do baterije in obremenitve, pri čemer je omrežje samo za rezervo.

V: Kolikšna je streha za model 20kW?

O: Približno 4 kWp na 20 m2 dobre strehe, torej je 26 kW vhodne fotovoltaične energije približno 130 m2 plošč.

V: Kaj se zgodi med izpadom omrežja?

O: Omarica samodejno preklopi v način izven omrežja; rezervni SOC, ki ga nastavite v EMS, določa, kako dolgo stavba deluje.

V: Kako dolgo zdržijo paketi?

O: Več kot 6000 ciklov pri 0,5 C in 25 °C do 80-odstotne retencije — približno dvajset let pri enem ciklu na delovni dan, manj, če je cikel močnejši.

V: Ali je pretvornik mogoče zamenjati ločeno?

O: Da, stopnja pretvornika in paketi so neodvisni moduli, ki jih je mogoče servisirati brez vrnitve omare v tovarno.

V: Kakšna je povratna učinkovitost?

O: Največ 97 % na ravni omarice z 90 % globino praznjenja — 10 % DOD rezerva prav tako podaljša življenjsko dobo cikla.

V: Ali potrebujemo prostor za baterije?

O: Št. IP54 in notranja zaščita pred požarom omogočata postavitev v rastlinskem prostoru ali pokrito zunanjo namestitev na betonsko podlago.

V: Kakšen je pretočni čas?

O: 25-35 delovnih dni za standardne modele 20/30/50kW; napetosti po meri dodajo čas.
