10kWh sistem za shranjevanje energije domače baterije za rezervno in sončno energijo

Ljudje pogosto primerjajo 10kWh domači baterijski sistem za shranjevanje energije za varnostno kopiranje in sončno energijo s kilovatnimi urami, vendar je to le polovica odločitve o nakupu. Druga polovica je, ali lahko baterija komunicira z že nameščenim pretvornikom. Če ne more, baterija morda ne bo delovala, kot je predvideno.

10kWh sistem za shranjevanje energije domače baterije za rezervno in solarno območje pokriva obe strani. Šest zmogljivosti od 2,56 kWh do 10,24 kWh omogoča določanje velikosti glede na izmerjeno porabo gospodinjstva namesto nominalne številke. Tri napetostne platforme – 25,6 V, 48 V in 51,2 V – ustrezajo skupnim vhodnim območjem hibridnega pretvornika.

Komunikacija je RS485, RS232 in CAN kot standard pri vsaki različici, pri čemer so WiFi, 4G in Bluetooth na voljo kot opcije. Celice so LFP v aluminijastih ohišjih, ocenjene na več kot 6000 ciklov pri 0,5 C in 25 °C z vsaj 80 % ohranjene zmogljivosti.

Kjer se šest različic razlikuje

Za 10kWh sistem za shranjevanje domače baterije za rezervno in sončno energijo je 2,56kWh na voljo na dva načina: 25,6V100Ah (8S1P) ali 51,2V50Ah (16S1P). Enaka energija, drugačna napetost; izbira mora temeljiti na vhodnem oknu DC pretvornika in ne na ceni.

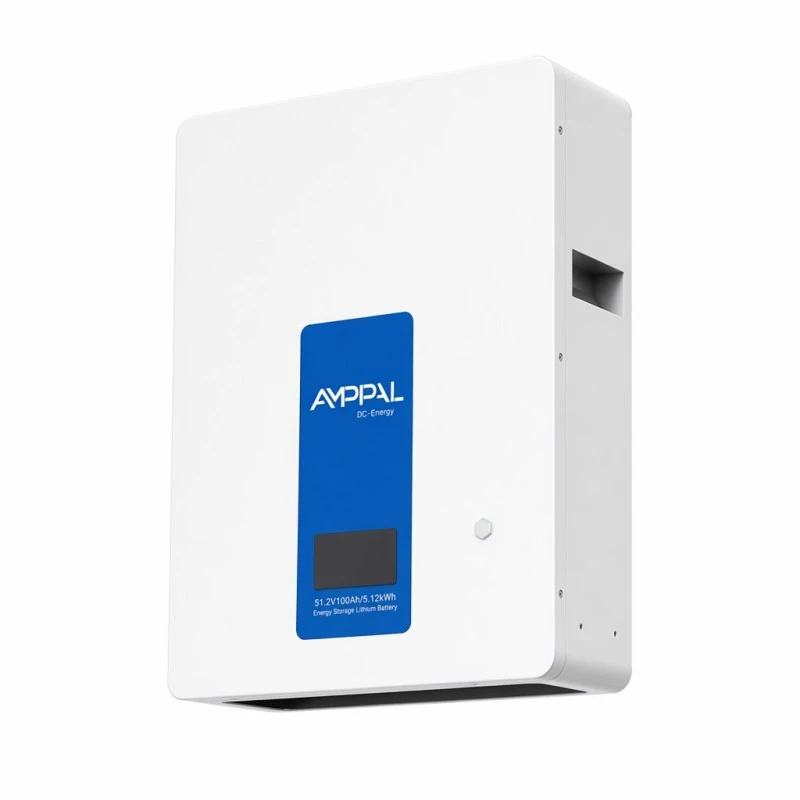

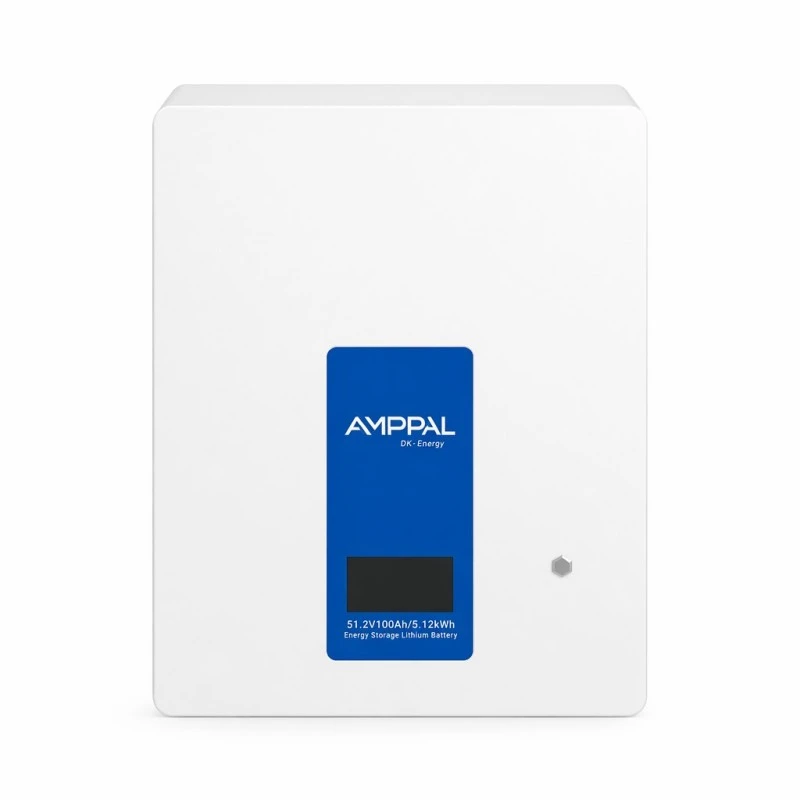

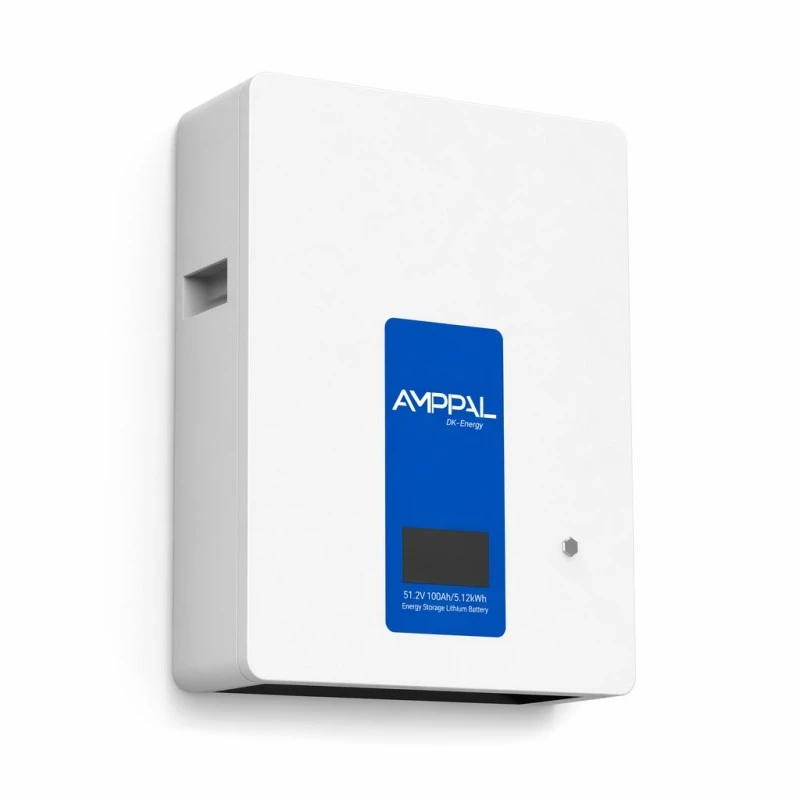

4,8kWh (48V100Ah, 15S1P) in 5,12kWh (51,2V100Ah, 16S1P) si delita ohišje 440*585*170mm pri 42kg oziroma 46kg. Enota 48 V ustreza starejšim pretvornikom, ki so določeni okoli okna 40,5–54 VDC.

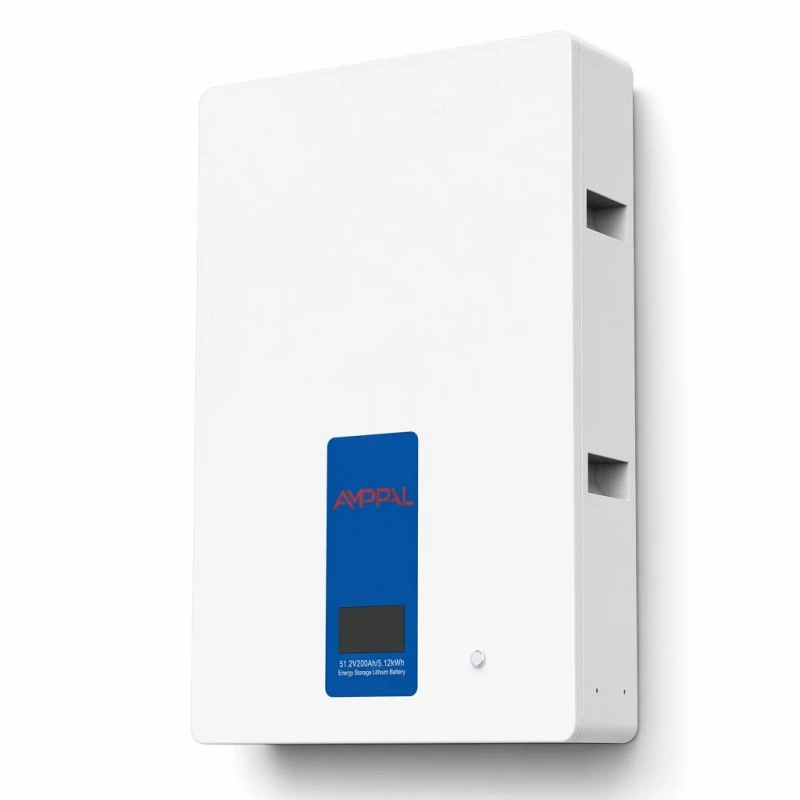

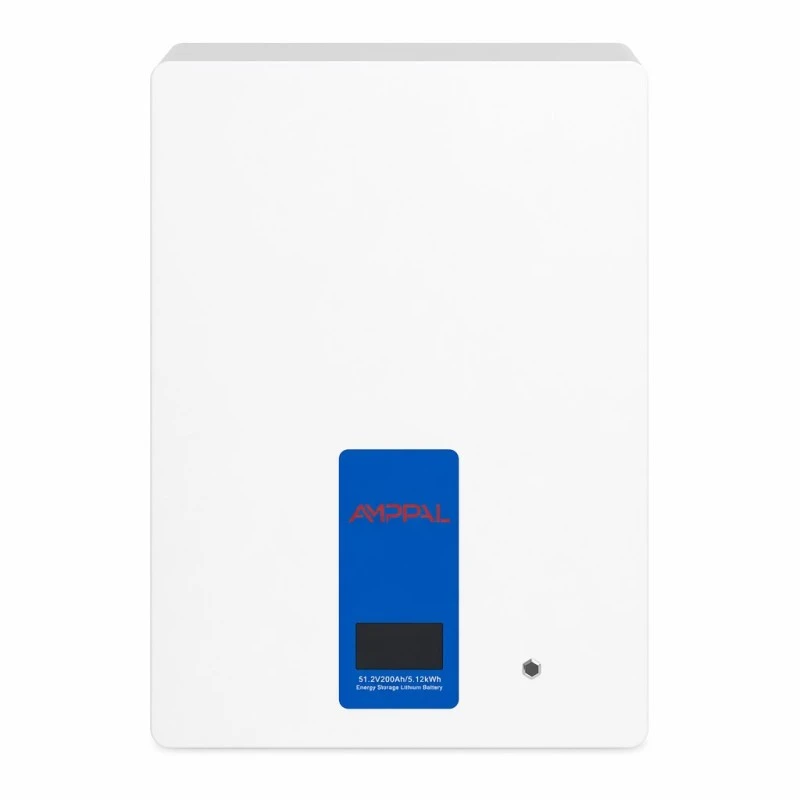

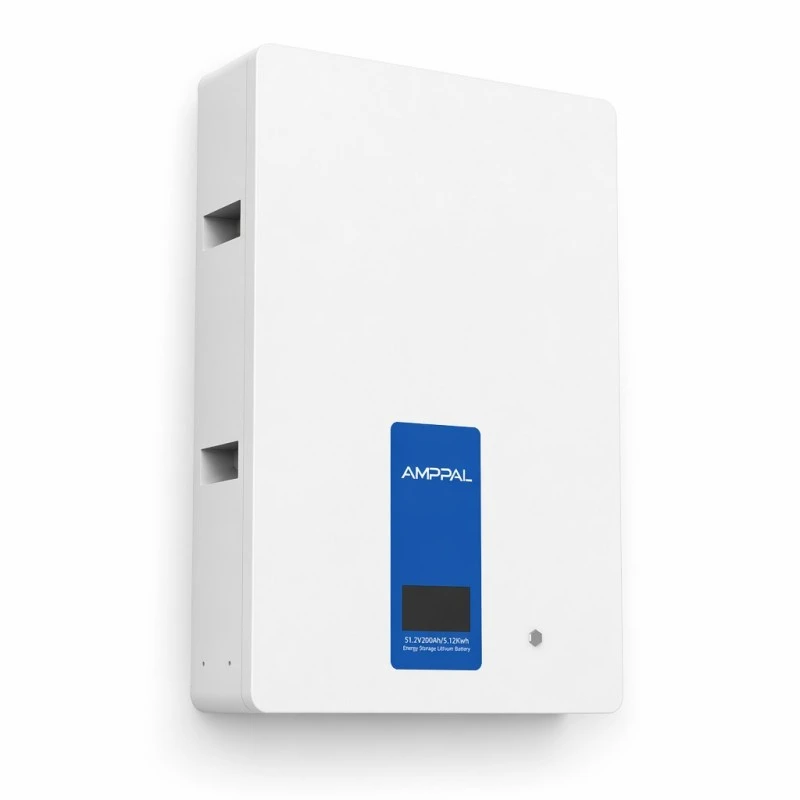

9,6kWh (48V200Ah) in 10,24kWh (51,2V200Ah) povečata na 540*800*170mm pri 80kg in 85kg ter dvigneta standardni izpustni tok s 50A na 100A.

Največja razelektritev je 100 A pri manjših štirih enotah in 105 A pri paru 200 Ah; to določa, ali lahko baterija istočasno prenese veliko obremenitev.

Ena izjema: različica 51,2 V 50 Ah polni z največ 50 A, kar je polovica 100 A drugih majhnih enot. To je pomembno pri velikem nizu, ki hitro proizvede presežek.

Vsaka različica ima v paketu 12-gramsko napravo za zatiranje aerosolov, naravno hlajenje brez ventilatorjev in 5-10-letno garancijo.

Tehnične specifikacije

Velikost: ugotovite, katero zmogljivost potrebujete

Začnite z večerno in nočno porabo, ne s skupno dnevno količino. Dnevna obremenitev služi matriki; baterija pokriva ure, ko plošče ne proizvajajo ničesar. Potegnite to številko iz svojega števca čez cel teden.

Gospodinjstvo, ki porabi 4-6 kWh med sončnim zahodom in sončnim vzhodom, dobro služi z enoto 5,12 kWh. Poraba v območju 8-10kWh kaže na model 10,24kWh.

Nato preverite glede na niz. Baterija, ki je večja od vaše dnevne presežne proizvodnje, bo večino leta delno napolnjena, kar lahko povzroči nepotrebne stroške in zmanjšano uporabo cikla. Niz s 3 kW v zmernem podnebju redko upraviči 10,24 kWh shranjevanja.

Seznanjanje z vašim hibridnim pretvornikom

Za rezervni in solarni sistem za shranjevanje domače baterije z 10 kWh je združljivost omejena na dve preverjanji. Prvič, napetost: vhodno območje baterije vašega pretvornika mora vsebovati delovno okno paketa — 20~29,2 VDC za enoto 25,6 V, 40,5 ~ 54 VDC za enote 48 V in 43,2 ~ 57,6 VDC za enote 51,2 V.

Drugič, protokol. BMS podpira RS485, RS232 in CAN; CAN običajno uporabljajo hibridni pretvorniki. Pred naročilom navedite znamko in model pretvornika, da se lahko potrdi preslikava protokola ali zagotovi konfiguracijska datoteka.

Brez komunikacije se lahko baterija še vedno polni in prazni, vendar pretvornik ne more prebrati stanja napolnjenosti ali uveljaviti tokovnih omejitev BMS. Upravljanje na podlagi napetosti lahko pospeši staranje in ne zagotavlja uporabnega odčitka SOC v aplikaciji.

Varnostna zasnova in certificiranje

Kemija LFP v prizmatičnih celicah z aluminijastim ohišjem — ohišje vsebuje celice, ki nabreknejo, tako da vrečka oblikuje zračnik. To velja za baterijo, nameščeno v hiši.

Vsako pakiranje vsebuje 12-gramsko enoto za zatiranje aerosolov, ki se izprazni znotraj ohišja v najzgodnejši fazi toplotnega dogodka, preden se lahko širi med celicami.

Različica 25,6 V100 Ah ima certifikat CE, ROHS, FCC, UN38.3, MSDS in ISO9001; preostale različice imajo CE, ROHS in FCC.

Špediterji in carina zahtevajo testiranje UN38.3 in varnostni list za pošiljke litija; oboje se izda ob vsakem naročilu.

Vsak paket je pred serijsko sestavo razvrščen glede na zmogljivost in notranji upor. V nizu 16S ena šibka celica omejuje uporabno zmogljivost vseh šestnajstih.

Vsaka enota opravi polni cikel polnjenja in praznjenja med preskusom pred pakiranjem, pri čemer se dnevnik BMS ohrani ob serijski številki.

Kako so ti paketi izdelani

1. Vnos celice — vsaka serija se vzorči glede na kapaciteto, notranjo upornost in napetost odprtega tokokroga v primerjavi z navedenimi številkami dobavitelja.

2. Razvrščanje in ujemanje — celice so razvrščene v zabojnike, tako da je vsak paket zgrajen iz ozkega razpona zmogljivosti in ne iz mešane zaloge.

3. varjenje zbiralk — serijske povezave lasersko varjene in testirane na vlečenje; slaba zvarna površina se leta kasneje pojavi kot vroč spoj.

4. Integracija BMS — nameščena plošča, balansirni vodi so speljani in preverjeni celico za celico, preden se ohišje zapre.

5. Sklop ohišja — oblikovana in prašno lakirana pločevina v podjetju, nameščen LCD in naprava za zatiranje aerosolov.

6. Nalaganje vdelane programske opreme in protokola — RS485, RS232 in CAN testirani glede na referenčno strojno opremo pretvornika.

7. Preskus celotnega cikla — eno popolno polnjenje in praznjenje pri nazivnem toku z zabeleženo napetostjo in temperaturo na ravni celice.

8. Pakiranje – škatla s penasto blazino, nalepka za nevarno blago UN3480, nato paletirana za izvoz.

Kam ta baterija sodi in kam ne

Namenjen je za notranjo montažo. IP20 zagotavlja zaščito pred prsti in trdnimi predmeti nad 12 mm in brez zaščite pred vodo. Primerne lokacije vključujejo garažo, pomožni prostor, klet ali obrat.

Delovno okno je 0~+40°C z vlažnostjo 65±20%RH in nadmorsko višino do 2500m. V neogrevani garaži v podnebju, ki pade pod ledišče, bo baterija čez zimo ostala zunaj dosega polnjenja. BMS bo zavrnil polnjenje pod 0 °C, kar je običajno zaščitno vedenje in ne napaka.

Če je edina izvedljiva lokacija zunaj, je potrebna zunanja omara z oceno IP; ta izdelek ni namenjen za zunanjo namestitev.

Vprašanja, ki jih morate zastaviti dobavitelju hišnih baterij

Življenjsko dobo cikla je treba navesti skupaj s hitrostjo, temperaturo in zadrževanjem. Za to območje je >6000 ciklov pri 0,5 C in 25 °C do 80 % retencije; številka cikla brez teh kvalifikatorjev je nepopolna.

Potrdite oceno IP in dovoljeno mesto namestitve. Paketi IP20 so samo za uporabo v zaprtih prostorih.

Preverite, ali je protokol BMS za določen pretvornik preverjen ali je opisan samo kot združljiv z večino znamk. Model potrjujemo oziroma navajamo, da je netestiran.

Navesti je treba obseg garancije: koledarska leta, cikle ali zadržano zmogljivost. Ta obseg velja 5-10 let, odvisno od konfiguracije in trga.

Komercialni pogoji: MOQ je 1 enota za standardne različice. OEM in ODM sta na voljo za znamko celic, napetost, dimenzije in barvo ohišja; dobavni rok se podaljša za gradnje po meri.

Pakiranje, uteži in prevoz litija

Pakirane mere so 500*520*230 mm za enote 2,56 kWh pri 32 kg in 36 kg bruto, 500 * 630 * 240 mm za enote 4,8 kWh in 5,12 kWh pri 50 kg in 54 kg ter 600 * 860 * 230 mm za 9,6 kWh in Enote 10,24 kWh pri 86 kg in 92 kg bruto. Največje različice zahtevajo dvigalo za dve osebi na stenski nosilec.

Škatle so oblazinjene s peno, embalaža pa je imobilizirana, vsaka škatla pa ima oznako UN3480 razreda 9. Pomorski prevoz zahteva rezervacijo nevarnega blaga. Izjava je pripravljena, poročilo UN38.3 in MSDS potujeta z dokumenti.

Pogoji so EXW, FOB Ningbo ali Šanghaj in CIF. Letalski prevoz poteka za vzorce v skladu s pravili o stanju napolnjenosti litija, čeprav večina distributerjev konsolidira po morju. Dovolite dodaten čas za načrtovanje nevarnega blaga.

Garancijski pogoji in kako izgleda degradacija

Garancija velja 5–10 let glede na različico in trg ter zajema celice, BMS, LCD in ohišje kot eno enoto.

Izguba zmogljivosti je postopna; več kot 6000 ciklov pri 0,5C pakiranje zadrži vsaj 80 %. Odčitek, ki je nekoliko pod imensko ploščico po treh letih, je normalen.

Napake je mogoče diagnosticirati iz dnevnika BMS, prebranega prek RS485 ali CAN. Izvozna datoteka omogoča identifikacijo prizadete skupine celic brez obiska mesta.

Nadomestni paketi odposlani iz zaloge; pri namestitvah z več paketi je mogoče zamenjati eno enoto, medtem ko preostali del banke še naprej deluje.

Redno vzdrževanje ni potrebno. Priporočljiv je letni vizualni pregled sponk, pritrdilnih vijakov in prezračevalne zračnosti.

Napake pri namestitvi, ki povzročajo klice podpore

Napačno: pritrditev 85 kg paketa na mavčne plošče. Pravilno: montaža na zid ali ocenjen jeklen okvir s pritrditvami, preverjenimi glede na bruto težo različice.

Nepravilno: namestitev v neogrevano garažo v hladnem podnebju. Pravilno: polnilno okno se začne pri 0 °C. Pod tem BMS načrtno blokira polnjenje.

Nepravilno: povezovanje pred potrditvijo okna DC pretvornika. Pravilno: najprej preverite 20~29,2V, 40,5~54V ali 43,2~57,6V glede na podatkovni list pretvornika.

Napačno: preskoči komunikacijski kabel, ker se polni brez njega. Pravilno: brez CAN ali RS485 pretvornik ne more brati SOC ali upoštevati omejitev BMS.

Napačno: enoto zapakirati v zaprto omaro. Pravilno: temelji na naravni konvekciji brez ventilatorjev. Pustite razdaljo, navedeno v priročniku, sicer se celice segrejejo in izgubijo življenjsko dobo.

Opombe o namestitvi iz uporabe na terenu

Monter v Andaluziji je od leta 2025 poleg hibridnih razsmernikov vgradil okoli trideset enot z močjo 10,24 kWh. Glavna prednost, o kateri so poročali, je bila potrditev protokola CAN za vsak model pretvornika pred naročilom, kar je zmanjšalo težave pri zagonu.

Lastnik stanovanja v Limassolu, ki upravlja dve enoti s 5,12 kWh, je poročal, da je povezava uspela v prvem poskusu. LCD je nagnjen tako, da ga je težko brati, ko je paket nad višino ramen; to je vredno upoštevati pri izbiri položaja namestitve.

Distributer v Almatyju je poročal, da so stranke, ki so namestile v neogrevane garaže, naletele na izklop polnjenja pri 0 °C in domnevale napako. Vključitev zahteve po ogrevanem prostoru v ponudbeno dokumentacijo je rešila pritožbe.

Pogosto zastavljena vprašanja

V: Katero zmogljivost naj izberem?

O: Za 10kWh sistem za shranjevanje energije domače baterije za rezervno in sončno energijo, velikost za nočno porabo, ne skupna dnevna. 4-6 kWh čez noč ustreza enoti s 5,12 kWh; 8-10 kWh kaže na model z 10,24 kWh.

V: Ali bo deloval z mojim pretvornikom?

O: Navedite znamko in model. BMS podpira RS485, RS232 in CAN; preslikava protokola je potrjena pred naročilom.

V: Ali ga lahko namestim zunaj?

O: Ne. IP20 ne nudi zaščite pred vodo. Samo notranja montaža - garaža, pomožni prostor, klet ali obrat.

V: Kakšna je razlika med različicama 48V in 51,2V?

O: Okno DC. 48V enote delujejo pri 40,5~54VDC, 51,2V enote pa pri 43,2~57,6VDC. Ujemanje z vhodnim obsegom vašega pretvornika.

V: Kako dolgo bo trajalo?

O: Več kot 6000 ciklov pri 0,5 C in 25 °C z vsaj 80 % ohranjene zmogljivosti. Pri dnevnem cikliranju to presega petnajst let.

V: Ali lahko povežem več paketov skupaj?

O: Da, paketi ujemajoče se napetosti in zmogljivosti so lahko vzporedni. Za potrditev konfiguracije navedite velikost ciljne banke.

V: Ali potrebuje hlajenje ali servis?

O: Naravno hlajenje, brez ventilatorjev, brez rednega servisiranja. Poskrbite za prosto prezračevalno zračnost in vsako leto preverite pritrditev.

V: Kakšne certifikate ima?

O: CE, ROHS in FCC v celotnem obsegu, plus UN38.3, MSDS in ISO9001 pri različici 25,6 V100 Ah. UN38.3 in MSDS sta priložena vsakemu naročilu.
