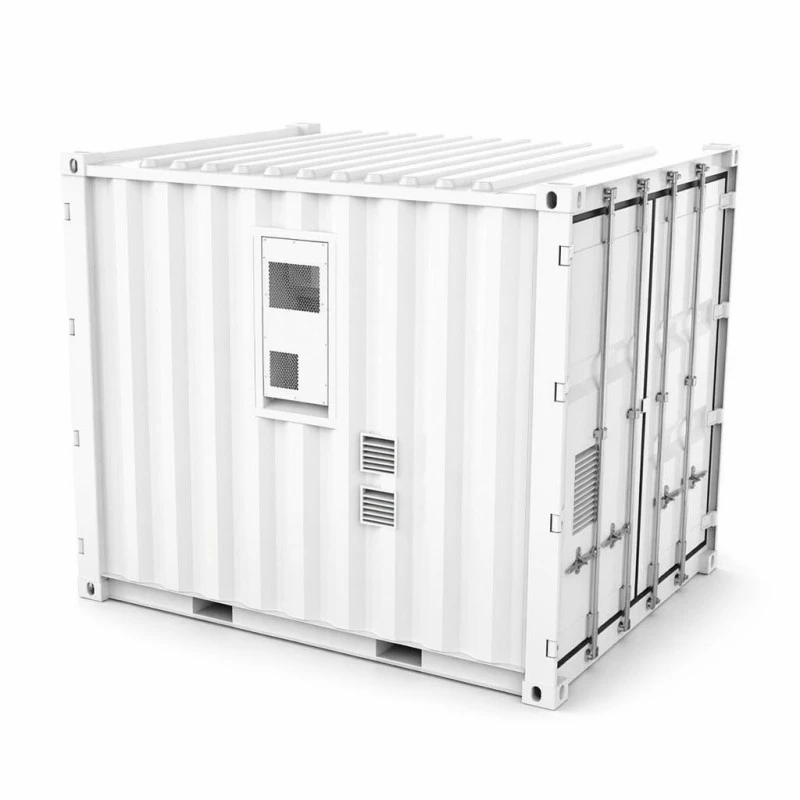

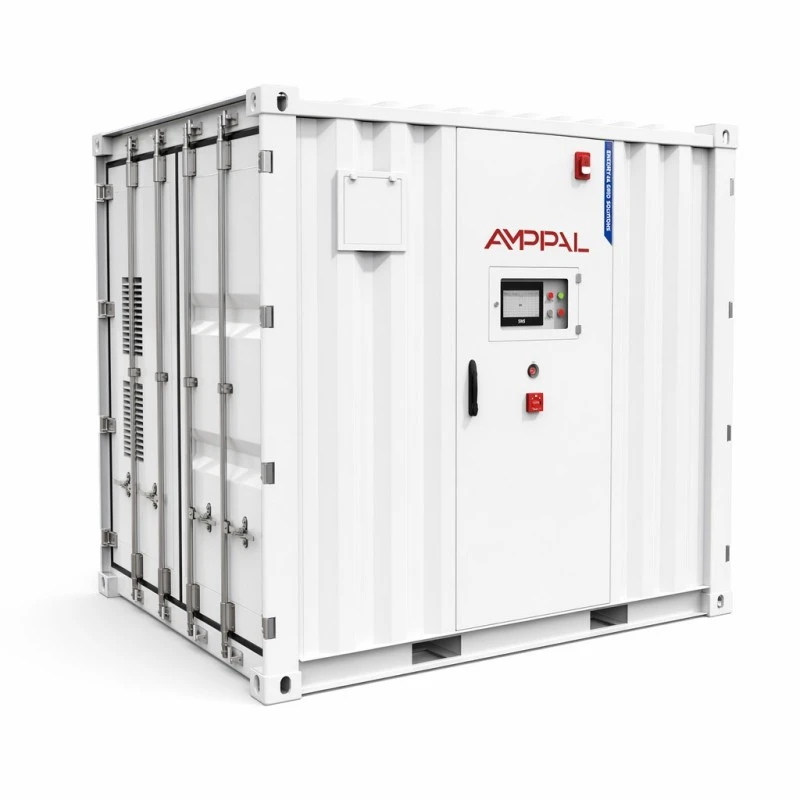

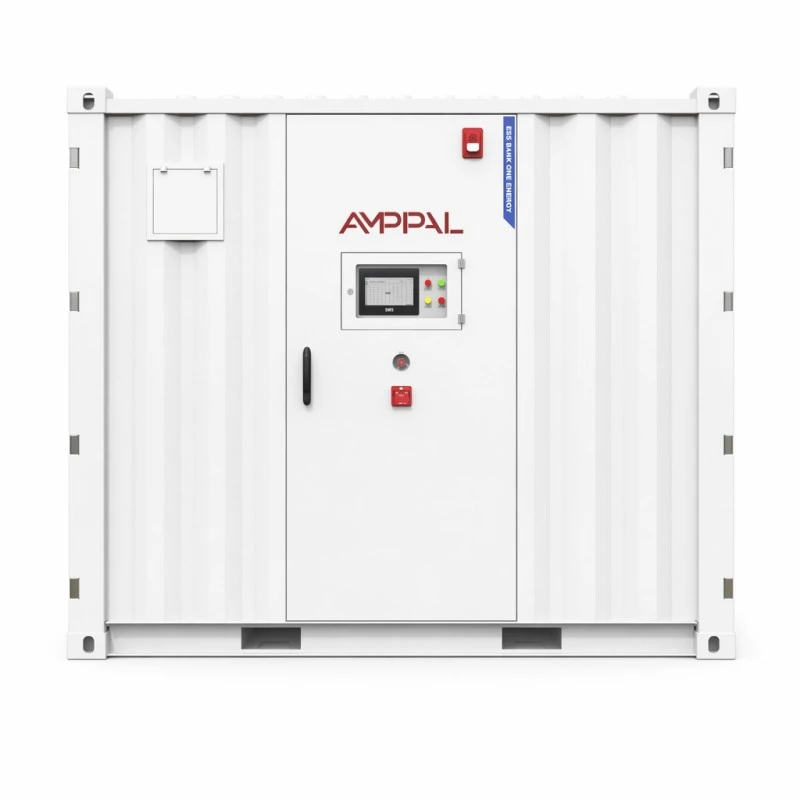

Kontejnerski baterijski sistem za shranjevanje energije v uporabniškem merilu

Kaj prispe s tovornjakom

Običajni projekti z močjo megavatnih ur se sestavijo na lokaciji: paketi prispejo na paletah, regali se dvignejo, kabli se vlečejo, polovica časa zagona pa se porabi za iskanje napak pri ožičenju, ki so nastale med tednom namestitve. Utility-Scale Containerized Battery Energy Storage System obrne to zaporedje. 48 ali 55 baterijskih paketov, zanka klimatske naprave, aerosolni in perfluoroheksanonski protipožarni sistemi ter napeljave za spremljanje so integrirani v naši tovarni v Yueqingu, preizkušeni kot en sistem in dobavljeni kot ena enota 3048*2438*2591 mm. Ob prihodu ga ekipa na gradbišču postavi na pripravljeno ploščo, napelje spodnji vhodni kabel za enosmerni tok do projekta PCS/EMS in preda v zagon. Čas tovarniške montaže se premakne z vaše kritične poti, kar je običajno bistvo nakupa posode in ne sistema regalov.

Pet številk, ki določajo dve različici

Nazivna zmogljivost 1060 kWh in 1215 kWh iz istega ohišja: 48 paketov v primerjavi s 55 paketi celic LFP 3,2 V/314 Ah, tako da se odtis, podloga in načrt žerjava ne spreminjajo med različicami.

Arhitektura nizov se razlikuje po zasnovi – 4P264S za enoto 1060 kWh pri nominalni napetosti 844,8 VDC, 5P242S za enoto 1215 kWh pri 774,4 VDC – medtem ko obe ostaneta znotraj okna 680~950 VDC, ki ga sprejema večina velikih platform PCS.

Standardni tok polnjenja in praznjenja je 200 A na obeh pri stopnji 0,5 CP, zaradi česar je enosmerni izhod vsebnika združljiv s tipičnimi zasnovami projektnega vodila.

Učinkovitost sistema je navedena pri največ 88 % pri 0,5 C, merjeno z enim polnjenjem in enim praznjenjem — številka vključuje pomožne naprave, ne le baterijski niz.

Življenjska doba je navedena kot več kot 8000 ciklov pri 0,5 C in 25 °C z vsaj 80-odstotnim zadrževanjem energije, delovni pas od 0 °C do +50 °C pa ustreza klimatizirani notranjosti.

Tehnične specifikacije

Kategorija	Parameter	Model 1060kWh	Model 1215kWh
DC stran	Nazivna zmogljivost	1060 kWh	1215 kWh
	Vrsta celice	LFP 3,2V/314Ah	LFP 3,2V/314Ah
	Niz akumulatorskega sistema	4P264S	5P242S
	PACK specifikacija	70,4V314Ah	70,4V314Ah
	št. paketov	48 KOSOV	55 KOSOV
	Nazivna napetost	844,8 VDC	774,4 VDC
	Območje napetosti	680~950VDC	680~950VDC
	Standardni tok polnjenja/praznjenja	200A	200A
Sistemski parametri	Učinkovitost sistema	MAX.učinkovitost 88% @0,5C / 1 polnjenje 1 praznjenje	MAX.učinkovitost 88% @0,5C / 1 polnjenje 1 praznjenje
	Življenjska doba sistema	>8000-krat (0,5C@25°C) Stopnja zadrževanja energije ≥ 80%	>8000-krat (0,5C@25°C) Stopnja zadrževanja energije ≥ 80%
	Način ožičenja	DC spodnji vhod	DC spodnji vhod
	Stopnja polnjenja in praznjenja	0,5CP	0,5CP
	Metoda toplotnega upravljanja	Inteligentna zračno hlajena klimatska naprava	Inteligentna zračno hlajena klimatska naprava
	Komunikacijski protokol	CAN/Eth/RS485 (4G neobvezno)	CAN/Eth/RS485 (4G neobvezno)
	Protipožarni sistem	Aerosol in perfluoroheksanon	Aerosol in perfluoroheksanon
	IP ocena	IP54	IP54
	Velikost izdelka	3048*2438*2591 mm	3048*2438*2591 mm
	Teža izdelka	9500 kg	10500 kg
Okoljske zahteve	Delovno temperaturno območje	0°C~+50°C	0°C~+50°C
	Delovno območje vlažnosti	0~95% RH (brez kondenzacije)	0~95% RH (brez kondenzacije)
	Delovna višina	2000 m (zmanjšanje >2000 m)	2000 m (zmanjšanje >2000 m)
	Certificiranje	PAKIRANJE: CE ROHS UN38.3 MSDS	PAKIRANJE: CE ROHS UN38.3 MSDS
	Garancija	5 let	5 let

Spletna mesta, ki naročijo megavatno uro

Industrijski parki z 2-4-urnimi večernimi konicami in tarifno strukturo, ki nagrajuje premik tega okna.

Zamenjava dizelskega generatorja: 1060 kWh pri praznjenju 200 A pokriva skromno industrijsko obremenitev skozi tipično okno izpada brez logistike goriva.

Sončne ali vetrne elektrarne, ki morajo utrditi proizvodnjo in zajeti proizvodnjo, ki bi bila sicer omejena.

Distribucijska podjetja, ki odložijo nadgradnjo transformatorske postaje tako, da za sezono ali dve zmanjšajo konico napajalnika.

Oddaljena rudarska in otoška mesta, kjer so prostori za baterije, zgrajeni na lokaciji, nepraktični in je tovarniško testirana dostava edina zanesljiva možnost.

Kako montažni projekt pride na splet

Projektno zaporedje se začne s civilnim paketom: ravna betonska plošča, ocenjena za točkovno obremenitev 9500-10500 kg, kabelski jarek do položaja zabojnika in prostor za odvajanje toplote klimatske naprave.

Dviganje je operacija z enim žerjavom. Ovoj enote 3048*2438*2591 mm in vogalni ulitki so standardna strojna oprema vsebnika, tako da se drog za širjenje in vrvje najamejo namesto izdelujejo po meri.

Zagon nato poteka v treh korakih: ožičenje za enosmerni tok prek spodnje vhodne uvodnice do PCS na mestu, rokovanje CAN/Eth/RS485 s projektnim EMS (4G oddaljeni dostop izbirno) in zaporedje sprejemanja, kjer lokalni organ ali operater omrežja spremlja preizkuse zaščitnih relejev, polnjenje/praznjenje pri 0,5 CP in preverjanje točnosti poročanja SOC. Po postavitvi posode počakajte dva do tri dni dela na gradbišču.

Znotraj varnostne in certifikacijske datoteke

Dva neodvisna požarna sredstva: aerosol deluje znotraj prostornine embalaže, medtem ko perfluoroheksanon preplavi prostor vsebnika — par pokriva toplotne dogodke na obeh lestvicah.

Ohišje IP54 z vhodom za enosmerni tok na dnu, tako da posoda prenaša dež in prah na mestu, medtem ko električna penetracija ostane nizka in zaščitena.

Paketi imajo CE in RoHS; celotna oprema je dobavljena z dokumentacijo UN38.3 in MSDS, ki je potrebna za prevoz, carino in zavarovanje lokacije.

Inteligentna zračno hlajena klimatska naprava drži niz 48-55 pack v ozkem temperaturnem območju; krmilnik modulira, namesto da močno kroži.

Območje delovanja je od 0 °C do +50 °C okolja z 0–95 % relativne vlažnosti brez kondenzacije in 2000 m nadmorske višine z znižanjem nazivne moči zgoraj – številke, ki jih je vredno preveriti glede na vaš projekt.

Vsak vsebnik opravi polno polnjenje in praznjenje 0,5 CP z beleženjem na ravni paketa v tovarni, preden so vrata zapečatena za pošiljanje.

Osem korakov znotraj tovarne Yueqing

1. Vnos celic — celice LFP 314 Ah se ob prihodu serijsko vzorčijo glede na kapaciteto in notranji upor.

2. Zgradba ohišja — ohišja 70,4 V/314 Ah so varjena, ožičena, opremljena z ohišjem BMS in testirana na izolacijo.

3. Izdelava vsebnika — ohišje je razrezano, zvarjeno in prevlečeno z zaščito proti koroziji na istem dnu kot drugi energetski izdelki podjetja.

4. Namestitev v omaro — paketi so nameščeni v postavitvi niza 4P264S ali 5P242S z vodilom DC.

5. Toplotna in protipožarna oprema — klimatske naprave, kanali, generatorji aerosolov in perfluoroheksanonske jeklenke so nameščene in preizkušene.

6. Ožičenje in krmiljenje – spremljanje, komunikacijski prehodi in spodnja vhodna uvodnica DC se zaključijo z vmesnikom projekta.

7. Tovarniški sprejemni test — polno 0,5 CP kroženje z napetostjo na ravni paketa in temperaturo, zabeleženo glede na serijsko številko.

8. Tesnjenje in pakiranje — vrata zatesnjena, indikatorji šoka nameščeni, enota pripravljena za kontejnersko dvorišče.

Preverjanje resničnosti velikosti v merilu zabojnika

Kupite različico, ki ustreza vašemu odpremnemu roku, ne večjega števila. Enota s 1060 kWh zagotavlja standard 200 A na vodilu 844,8 VDC; enota s 1215 kWh nudi več energije pri nižji nazivni napetosti 774,4 VDC. Preverite, katera napetost je znotraj delovnega območja vašega PCS, preden se PO prekine.

Zračno hlajenje ima prave meje. Če vaša lokacija redno presega +50 °C ali je v vlažnem tropskem podnebju, kjer klimatska naprava neprekinjeno deluje pri polni obremenitvi, bo izdelek s tekočinskim hlajenjem vzdrževal temperaturo celice bolj enakomerno in je morda boljši. To povemo v ponudbi in ne po dostavi.

Pod približno 500 kWh potrebe po shranjevanju je ta posoda napačne oblike. Izdelek v velikosti omare stane manj za transport, žerjav in gradbišče, mi pa vas lahko usmerimo na enega iz iste ponudbe.

Vprašanja za ponudbe EPC

Vprašajte, ali je številka učinkovitosti na sistemski ravni v enem ciklu polnjenja in praznjenja - naša je največ 88 % pri 0,5 C, vključno s pomožnimi napravami.

Vprašajte se, ali trditev o življenjski dobi navaja stopnjo, temperaturo in prag zadrževanja – '8000 ciklov' brez pogojev je tržni stavek, ne specifikacija.

Vprašajte, koliko gasilcev je notri. Aerosol in perfluoroheksanon je konfiguracija, ki jo zavarovalnice vse pogosteje vpisujejo v svoje zahteve.

Vprašajte, kaj se zgodi s časom zagona, če PCS na mestu uporablja drugačen komunikacijski protokol – CAN, Ethernet in RS485 so tukaj standardni, daljinski upravljalnik 4G izbiren.

Komercialni pogoji: proizvodnja poteka 30-40 delovnih dni za standardni kontejner, pet let garancije, baterijski vložki so zamenljivi na terenu brez odpreme kontejnerja.

Dviganje, pošiljanje in carina

Pri 3048*2438*2591 mm in 9500 kg (1060 kWh) ali 10500 kg (1215 kWh) se enota premika po ploščadi z žerjavom na obeh koncih. Viličarji niso ocenjeni za to težo; načrtujte opremo in dvigalo, preden prispe tovornjak.

Ker je baterija nameščena in napolnjena, se kontejner pošilja kot nevarno blago UN3480. Pripravimo poročilo UN38.3, MSDS in izjavo o pakiranju DG; v proračunu bi morali predvideti približno en dodaten teden časa za rezervacijo na izvoru v primerjavi z generalnim tovorom.

Standardni pogoji so FOB Ningbo ali Šanghaj z na voljo CIF; enota potuje kot en 40-metrski ekvivalent tovora visoke kocke, kopenska dostava v vaši državi pa potrebuje dovoljenje za pot za 3 metre širok in 10,5-tonski tovor.

Garancija in storitev zmogljivosti

Petletna garancija na pakete, klimatske naprave, požarne sisteme in nadzor kot en sam dobavljeni sistem.

Zmogljivost je zajamčena, da zadrži vsaj 80 % nazivne energije pod navedenim ciklom 0,5 C; sledenje degradaciji uporablja tovarniški sprejemni dnevnik kot izhodišče.

Paketi so moduli, ki jih je mogoče zamenjati na terenu - šibek paket se zamenja v nekaj urah, ne da bi odstranili vsebnik ali prekinili preostali del niza.

Oddaljeno spremljanje prek CAN/Eth/RS485 z izbirnim 4G naši servisni ekipi omogoča branje podatkov na ravni paketa in načrtovanje obiska, preden postane operater viden upad zmogljivosti.

Letni servis: čiščenje zračnega filtra, preverjanje tlaka sredstva za požar, preverjanje navora sponk in zagon zmogljivosti; nadomestni paketi odposlani v 5-7 delovnih dneh.

Napake pri pripravi spletnega mesta, ki stanejo tedne

Napačno: nalivanje blazinice, preden preverite nihanje vrat posode in zračnost klimatske naprave. Desno: označite odtis 3048*2438 mm in 1 m servisnega koridorja, preden naročite beton.

Napačno: ob predpostavki, da je 9500 kg težko enoto mogoče zdrsniti z viličarjem. Desno: žerjav iz vogalnih odlitkov s sprederjem — načrt za vrv mora obstajati, preden tovornjak odpluje iz pristanišča.

Napačno: spodnja uvodna uvodnica za enosmerni tok je zakopana pod polnilom kabelskega jarka. Desno: končajte in zaprite žlezo med tednom namestitve, preden je jarek zasut.

Napačno: preskočite preverjanje vlažnosti, ker "ima IP54". Desno: delovni pas je 0-95 % RH brez kondenzacije; razvlaževalec je poceni zavarovanje v monsunskih regijah.

Napačno: priključitev akumulatorskega vodila na PCS zunaj okna 680~950VDC. Desno: preverite, ali PCS projekta sprejema nazivno napetost različice (844,8 V ali 774,4 V) pred napajanjem.

Opombe s terena iz projektov megavatnih ur

Nepremičninski razvijalec v Taškentu v Uzbekistanu je konec leta 2024 naročil enoto s 1060 kWh za komercialni kompleks z razporeditvijo tarif noč/dan. Njihov projektni inženir je poročal, da je zabojnik ustvarjal prihodke v devetih dneh po tem, ko ga je žerjav dvignil s ploščadi, in ugotovil, da je rokovanje EMS prek RS485 trajalo eno popoldne kartiranja parametrov - dlje kot fizična namestitev.

Razvijalec sončne energije v Antananarivu na Madagaskarju je različico s 1215 kWh združil z obstoječo fotovoltaično farmo. Njihove povratne informacije so bile osredotočene na klimatsko napravo: v vročini otoka je bila obremenitev pri hlajenju višja, kot je bilo predlagano v podatkovnem listu, in pred naročilom druge enote so nas prosili za tabelo znižanja moči pri +45 °C.

Rudarski izvajalec v Almatiju v Kazahstanu je zabojnik uporabil kot rezervo za predelovalni obrat. Njihov električni nadzornik je pohvalil namestitev z enim dvigalom, vendar se je pritožil, da so komunikacijski kabli potrebovali daljše tovarniške repe - spodnji položaj vhoda za enosmerni tok je pomenil, da je njihov jarek potekal 4 m dlje od načrtovanega.

Vprašanja, ki si jih kupci zastavljajo pred rezervacijo zabojnika

V: Kakšna je razlika med obema različicama?

O: Energija in postavitev niza — 48 paketov pri 4P264S (844,8 VDC) za 1060 kWh, 55 paketov pri 5P242S (774,4 VDC) za 1215 kWh, isto ohišje.

V: Ali vsebnik vključuje PCS?

O: Ne — to je sredstvo za shranjevanje na strani enosmernega toka. Povezuje se z vašim projektom PCS/EMS prek CAN, Ethernet ali RS485 (4G izbirno).

V: Kako se pošilja?

O: Kot nevarno blago UN3480 na ploščadi ali kot kontejnerski tovor, s poročilom UN38.3 in varnostnim listom, ki smo jih pripravili.

V: Kakšen je standardni tok polnjenja/praznjenja?

O: 200 A pri obeh različicah, pri stopnji 0,5 CP, znotraj napetostnega okna 680 ~ 950 VDC.

V: Kako dolgo traja zagon spletnega mesta?

O: Dva do tri dni za napeljavo za enosmerni tok, komunikacijsko rokovanje in sprejemne preizkuse s pričo, ob predpostavki, da je ploščica pripravljena.

V: Kakšna je resnična učinkovitost?

O: Največ 88 % pri 0,5 C, merjeno med enim polnjenjem in enim praznjenjem, vključno s pomožnimi napravami.

V: Kako dolgo bo zdržala baterija?

O: Več kot 8000 ciklov pri 0,5 C in 25 °C z vsaj 80-odstotno ohranitvijo energije; toplejši pogoji okolja to skrajšajo.

V: Kakšen je pretočni čas?

A: 30-40 delovnih dni za standardno posodo; rezervacija generalnega direktorata na izvoru doda približno teden dni k urniku jadranja.
