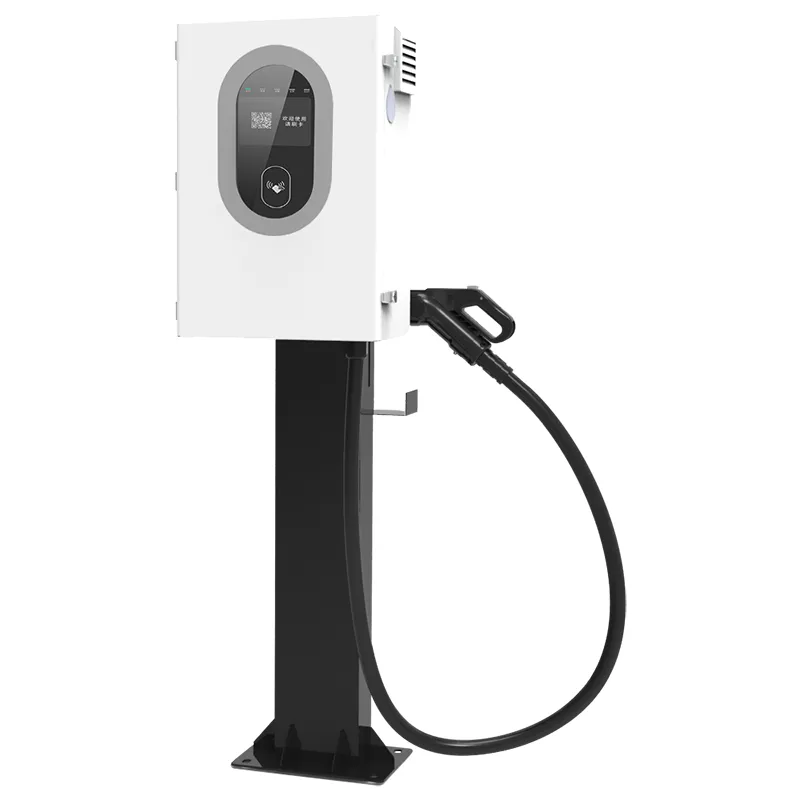

7kW dvosmerni polnilec V2G DC EV za domačo energijo in aplikacije pametnega omrežja

Kaj 7kW dvosmerna enota naredi za dom

7kW dvosmerni polnilnik V2G DC EV za uporabo domače energije in pametnih omrežij (AF-DC-07) je majhen dvosmerni polnilnik DC. Opravlja očitno nalogo – polni električno vozilo s 7 kW – in drugo nalogo, ki je večina polnilnikov ne more opravljati: črpa energijo nazaj iz avtomobila in napaja hišo. Ta druga smer pomeni V2H (od vozila do doma) in V2G (od vozila do omrežja) v praksi.

Za tipičen dom z baterijo EV 40–60 kWh 7 kW povratnega toka pokriva osnovno obremenitev: hladilnik, usmerjevalnik, razsvetljava, obtočne črpalke za ogrevanje. Ne bo poganjal električne pečice in toplotne črpalke hkrati. Kupi ure preživetja izpada, ne teden dni neodvisnosti od omrežja.

Šest razlogov, da enota s 7 kW spremeni hišo

Argument ni hitrost polnjenja; to je druga smer toka. Kupci po namestitvi ponovijo šest točk:

Backup power without a second battery: the EV you already own becomes the reserve. A 60kWh car holds enough for two days of a home evening load.

Arbitraža med vrhom in dolino: polnite po nočnih tarifah, praznite med dragim večernim oknom in pustite, da števec izračuna.

IP55 proti vremenskim vplivom: dež, prah in obalni slani zrak so odporni bolje kot omarice IP54 pri večjih bratih in sestrah.

Montaža na steber ali drog: omarica 600 x 450 x 230 mm se prilega steni, jeklenemu stebru ali drogu ob cesti.

95-odstotni ali boljši izkoristek v obe smeri, tako da povratno potovanje od omrežja do akumulatorja do omrežja izgubi manj kot desetino energije.

Pet načinov za začetek seje: skeniranje QR, samodejni zagon kartice, VIN, nadzor platforme ali prisilni zagon brez povezave, ko je omrežje prekinjeno.

Tehnične specifikacije

Kjer si enota V2G s 7 kW zasluži svoje mesto

Ni izdelek za vozni park. Velikost za eno parkirno mesto; to so scenariji, kjer lastniki poročajo o resničnem povračilu:

Samostojne hiše v Nemčiji, na Nizozemskem in v nordijskih državah s tarifami za električno energijo glede na čas uporabe.

Počitniške koče in podeželska posestva, kjer so izpadi omrežja prej rutinski kot redki.

Majhne trgovine in domače pisarne z neprekinjeno obremenitvijo 500–1500 W.

Hiše s solarno PV: opoldanski presežek polni avto, večerna razelektritev pokriva konico večerje.

Najemodajalci nameščajo parkirna mesta, pripravljena za V2G, kot prodajno mesto, obrnjeno k najemnikom.

Kako preklopiti polnjenje in praznjenje v eni omarici

Znotraj AF-DC-07 je ena dvosmerna močnostna stopnja. V načinu polnjenja popravi trifazni AC v DC za baterijo. V načinu praznjenja isti moduli pretvorijo DC nazaj v AC pri 230/400 V. Ločenega pretvornika ni pritrjenega - ta topologija ohranja ohišje pri 600 x 450 x 230 mm in učinkovitost 95 % ali več v obe smeri.

ISO 15118 obravnava rokovanje V2G. Avto in polnilec si izmenjata podpisano sporočilo o tem, koliko energije je mogoče črpati nazaj, povratni tok pa se začne šele, ko je avtoriziran. To ni vdrt inverter, ki napaja hišo; je merjena izmenjava, skladna s standardi.

Zagon je namenoma večplasten. Na spletu se seje začnejo s kodo QR, kartico, prepoznavanjem VIN ali platformo v oblaku AMPPAL. Če omrežje pade, prisilni zagon brez povezave ohranja polnilnik uporaben z lokalno avtentikacijo – uporabno, ko usmerjevalnik umre med izpadom.

Certifikati, ki jih želi videti zavarovalnica lastnika stanovanja

Home V2G je na več trgih v sivi coni, zato je papirologija pomembna. To so dokumenti, ki so priloženi vsakemu AF-DC-07:

Oznaki CE in TUV za trg EU; UL in CB sta na voljo za Severno Ameriko in druge regije.

Skladnost s standardom IEC 61851 za obnašanje pri polnjenju z enosmernim tokom in varnost priključka.

Certifikat ISO 15118 za komunikacijski sklad V2G – del, zaradi katerega so dvosmerne seje merjene in zakonite.

IP55 preizkušen v skladu z IEC 60529: preživi spuščanje cevi in ​​pihanje prahu.

Tovarniški testni zapis za vsako enoto: izolacija, ozemljitev in polno dvosmerno delovanje pri nazivni moči.

Širokotemperaturni moduli z oceno -30C do +55C za izpostavljeno zimsko montažo.

Kako so zgrajene 7kW enote v Yueqingu

Tovarna stoji v Yueqingu v Zhejiangu - mestni prebivalci imenujejo kitajska prestolnica električnih naprav. AMPPAL ga vodi od leta 2014 z več kot 260 zaposlenimi. Zaporedje gradnje za enoto 7kW:

Jekleno pločevino režemo na laserskih strojih TRUMPF in krivimo na CNC stiskalnicah.

Robotske roke FANUC postavljajo napajalne module; Izdelki DC delujejo na lastni liniji, ločeni od AC.

Plošče napajalne stopnje so valovito spajkane in prestanejo avtomatiziran optični pregled.

Vsaka enota dobi dvosmerno delovanje pri polni obremenitvi: štiri ure polnjenja, nato praznjenje pri 7kW.

Ohišje je najprej prašno lakirano; Tesnila IP55 so nameščena ročno in preverjena na navor.

Vdelana programska oprema je nameščena s skladom ISO 15118 in omogočenih vseh pet načinov zagona.

Pred registracijo serijske številke se opravi končni vizualni in električni pregled.

Enote so pakirane v posamezne zaboje; dobavni rok je 15-20 delovnih dni.

Je 7kW dovolj? Dimenzioniranje domače enote V2G

Začnite z obremenitvijo, ki jo morate pokriti v primeru izpada: hladilnik, usmerjevalnik, razsvetljava, obtočna črpalka za ogrevanje, običajno 400–800 W. Na tej ravni 7kW vzvratne moči pokrije hišo več ur, medtem ko ima avto dovolj napolnjenosti za jutranjo vožnjo.

Če imate doma električno toplotno črpalko, indukcijski štedilnik in savno hkrati, 7kW ne bo zdržalo tega vrha. Enota s 30 kW ali 60 kW bi lahko, vendar to spremeni ceno in namestitev. Za večino gospodinjstev je 7kW dovolj.

Ni za vas, če potrebujete UPS za celoten dom, ki se vklopi manj kot sekundo, ali enoto, ki vodi hišo med večdnevnim izpadom električne energije. AF-DC-07 je dvosmerni polnilnik z odmerkom in ne pretvornik izven omrežja. V vaši tarifi ni razmika med vrhom in dolino? Tudi arbitražni argument izgine.

Zakaj kupci izberejo AMPPAL za Home V2G

15-20 delovnih dni dobavni rok za standardne enote; Znamka OEM in barva po meri na zahtevo.

MOQ ene enote za oceno - inženirjem in malim uvoznikom pošiljamo posamične, ne le palet.

potrdila CE, TUV, UL, CB in CCC v datoteki; dokumentacijo pošiljamo z vsakim naročilom.

260+ zaposlenih in 1 milijon+ enot dostavljenih od leta 2014; AMPPAL upravlja tudi več kot 200 polnilnih postaj.

Evropska zaloga rezervnih delov: pištole za polnjenje, nadzorne plošče in prikazovalniki so odposlani v 3-5 delovnih dneh.

Pakiranje in dostava za model 7kW

Vsak AF-DC-07 je dobavljen v lesenem ali težkem kartonskem zaboju velikosti približno 750 x 600 x 350 mm, približno 40 kg s pištolo in montažnim nosilcem. Penasti vložki držijo omarico; pištola in kabel potujeta v vreči za vlago.

20-čeveljski kontejner sprejme okoli 60 enot; 40-foot high-cube okoli 130. Palete so privezane in tovor fotografiran pred zapiranjem.

Standardni pogoji so FOB Ningbo ali Šanghaj, s ponudbami CIF in CFR na zahtevo. Dokumenti vključujejo račun, pakirnico, nakladnico in izjavo CE; potrdila gredo vnaprej.

Podpora po pristanku enote 7kW

24 mesecev na enoti. Za domači V2G je pomembna stopnja inverterja - deluje v obe smeri in je pokrita.

Posodobitve vdelane programske opreme za sklad ISO 15118 so brezplačne za celotno življenjsko dobo izdelka prek oblaka ali USB-ja.

Nadomestni deli za običajne okvare se pošljejo v 3-5 delovnih dneh; polnilna pištola je najbolj naročena rezerva.

Eno leto brezplačne diagnoze na daljavo – pošljite fotografijo ali izvoz dnevnika in prejmite odgovor še isti dan.

Električar z licenco lahko dokonča montažo v enem dnevu; priročnik vključuje diagrame ožičenja in vrednosti navora.

Pogoste napake pri domačih namestitvah V2G

Napačno: Montaža enote, kjer strešna voda kaplja na konektor. Desno: izberite mesto z robom za kapljanje ali rahlim previsom - IP55 je odporen na vremenske razmere in ne na vodo, ki teče v vtičnico.

Napačno: predpostavimo, da se praznjenje začne v trenutku, ko se avto priklopi. Pravilno: rokovanje po ISO 15118 se mora zaključiti in v aplikaciji mora biti najprej omogočen urnik praznjenja.

Napačno: Dimenzioniranje hišnih obremenitev nad 7 kW in upanje, da bo polnilnik to obvladal. Desno: ohranite izpustne obremenitve pod 6 kW, da ostane prostor za izgube.

Napačno: Napajanje AC izhoda prek naključnega podaljška. Desno: priključite izhodno stran na namensko vezje z lastnim odklopnikom.

Wrong: Skipping a surge protector because the charger has lightning protection. Right: the unit protects itself; the house panel still needs its own Type 2 SPD.

Kaj poročajo lastniki stanovanj in malih podjetij

Lastnik stanovanja na Bavarskem v Nemčiji uporablja AF-DC-07 z 58 kWh EV po tarifi za čas uporabe. Polni čez noč po nizki tarifi in prazni od 18.00 do 21.00; števec kaže približno 14 EUR prihranka na mesec v prvem kvartalu. Njegov edini prijem: luknje za nosilce so potrebovale drugo vrtanje na njegovi opečni steni.

Lastnik majhne pekarne na Nizozemskem uporablja enoto kot polnilnik in blažilnik izpadov za svoje hladilnike. 40-minutni izpad elektrike v januarju ga ni stal nič - hladilniki so delovali zaradi avtomobila. Nalepka QR nabira prah in jo je treba občasno obrisati.

Upravitelj podeželskih posesti na Novi Zelandiji je enoto namestil na steber poleg najemniške koče. Gostje skenirajo za začetek polnjenja; omogoča praznjenje V2H na daljavo med nevihtami. Njegova sodba: prvi polnilnik, ki ga je namestil, ki ni potreboval ponovnega obiska v enem mesecu.

Domača V2G vprašanja, odgovori

V: Ali lahko AF-DC-07 med izpadom napaja celotno hišo?

O: Napaja do 7kW - hladilnike, luči, usmerjevalnik, črpalke. Težke sočasne obremenitve, kot so pečice, ga bodo presegle.

V: Ali praznjenje V2G škoduje avtomobilskemu akumulatorju?

O: Globina in frekvenca sta bolj pomembni kot smer. Nočno dvourno praznjenje 7kW je blag cikel; večina električnih vozil to obravnava znotraj garancije.

V: Kateri avtomobili delujejo s tem polnilnikom?

O: Vsako električno vozilo, ki podpira dvosmerno polnjenje ISO 15118 prek CCS ali GB/T – najprej preverite seznam podpore za V2G vašega avtomobila.

V: Ali je zakonito priključiti se na omrežje?

O: Na trgih EU in Združenega kraljestva, da, z oznakama CE in TUV ter namestitvijo pooblaščenega električarja.

V: Koliko lahko prihranim pri tarifah?

O: Z razmikom med vrhom in dolino 20-30 centov večerno odvajanje prihrani 1-2 EUR na sejo, 30-60 EUR na mesec.

V: Kaj se zgodi, če moj internet prekine?

O: Prisilni zagon brez povezave ohranja polnjenje in praznjenje z lokalnim preverjanjem pristnosti; zaračunavanje dohiti kasneje.

V: Ali potrebujem ločen pretvornik za hišo?

O: Ne - dvosmerna stopnja obrne DC v AC. Potrebujete preklopno stikalo ali AC spoj na ploščo.

V: Ali lahko kasneje razširim na 22kW?

O: Ne, AF-DC-07 je fiksno nastavljen na 7kW. Stopite do modelov AMPPAL s 30 kW ali 60 kW za več.
