480kW tekočinsko hlajen enosmerni napajalni sistem za hitro polnjenje za komercialna EV omrežja

480kW S2 Stack na preprost način

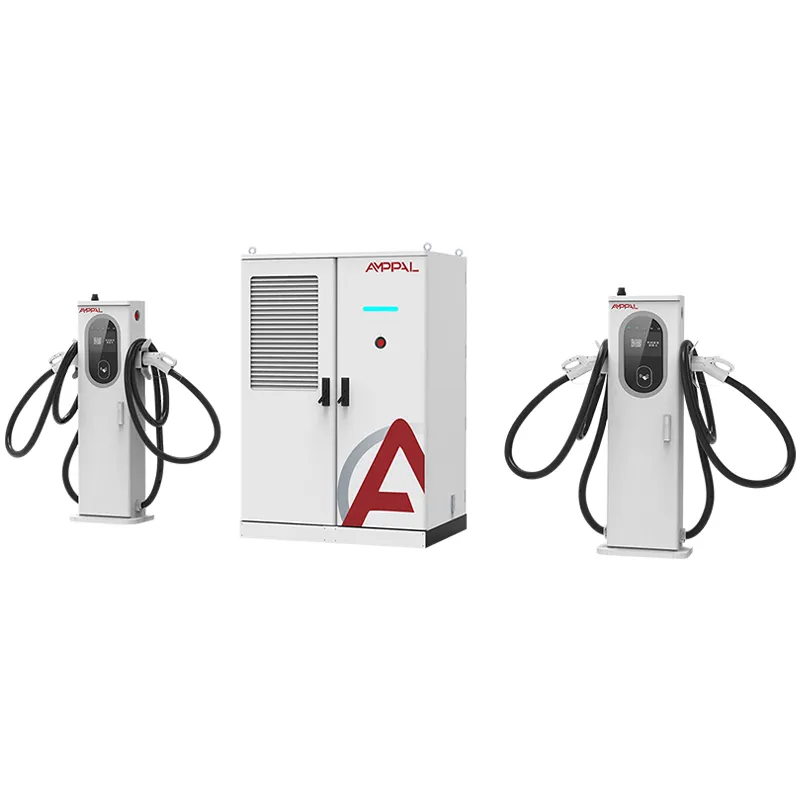

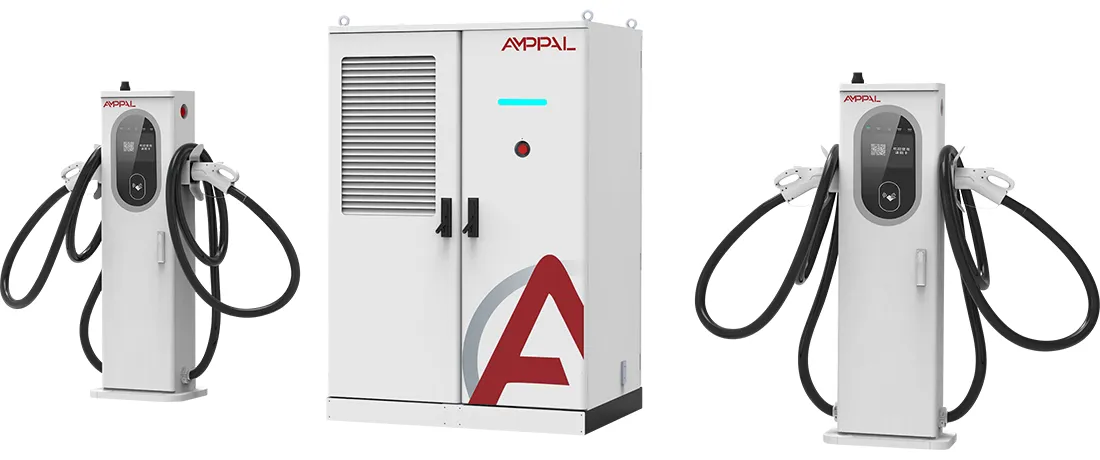

AF-DC-480-LC-S2 je polnilni sklop s 480 kW z eno premišljeno izbiro: vsak terminal je tekočinsko hlajen pri 600 A, hladilna zanka pa poteka skozi kabel in pištolo, ne le napajalni modul. Glavna omarica 1850 x 1850 x 1000 mm napaja tok do terminalov, ki ostanejo dovolj tanki, da jih voznik dvigne z eno roko.

Fizika je neizprosna. Enosmerni tok 600 A skozi baker potrebuje približno 240 mm² prečnega prereza prevodnika; zračno hlajeni kabel te velikosti, ovit v izolacijo, tehta približno 7-8 kg na meter in je dovolj tog, da se spopade z uporabnikom. Potisnite enak tok skozi tanjši kabel in baker preide 90 °C v nekaj minutah.

Tekočinsko hlajenje prekine ta kompromis. Hladilna tekočina kroži znotraj plašča, odnaša toploto pri viru in omogoča, da se vodnik skrči na praktično velikost. Rezultat je sklop pištole in kabla, ki je dovolj lahek za enoročno priključitev na 600 A.

Kaj spremenijo kabli s tekočinskim hlajenjem 600A za vaše spletno mesto

Ergonomija z eno roko: tekočinsko hlajena pištola in kabel tehtata približno 60 % manj kot zračno hlajen sklop, ocenjen za enak tok, kar je pomembno pri dnevih 16-urne izmene.

Temperatura kabla ostaja blizu 40 °C pri neprekinjenem toku 600 A, zato se gumijasti plašč ne zmehča, konektor ne polzi in kontaktni upor ostane stabilen.

Tanjši kabli sežejo dlje: 5-metrski tekoči kabel je resnično prilagodljiv, tako da en terminal služi tako sprednjim kot zadnjim polnilnim vratom brez druge pištole.

Hladilna zanka je zaprta: majhna črpalka in radiator znotraj terminala premikata hladilno tekočino s fiksno hitrostjo pretoka, brez hladilnika, dolivanja vode in zunanje napeljave.

Trajnih 600 A je bistvo: če morajo zračno hlajene puške zmanjšati zmogljivost po 15-20 minutah polnega toka, tekočinski terminal drži 600 A toliko časa, kolikor zahteva vozilo.

Bazen s 480 kW za njim omogoča, da dva 800 V tovornjaka ali tri limuzine črpajo hkrati, ne da bi stradali drug drugega.

Tehnične specifikacije

Pet profilov spletnih mest, ki bi morali pogledati S2

Vodilne avtocestne polnilnice, pri katerih lastniki vrhunskih električnih vozil ocenjujejo mesto glede na težo ročaja in togost kabla.

Odlagalne steze za električne kombije in tovornjake z arhitekturo 800 V, ki potegnejo 600 A za 30–60 minut.

Mesta koridorjev, ki morajo vzdrževati zaporedne hitre seje brez toplotnega zmanjšanja.

Tesna urbana območja, kjer bi dolgi, trdi zračno hlajeni kabli blokirali sosednji zaliv.

Predstavite postaje, kjer operater želi najmanjšo možno težo kabla za starejše voznike.

Znotraj tekočinsko hlajene kabelske zanke

Zanka se začne znotraj terminala: enosmerna črpalka potisne hladilno tekočino skozi cev, ki poteka po celotni dolžini kabelskega plašča, ovije kontaktni blok priključka in se vrne v majhen zračno hlajen radiator. Stopnja pretoka in vstopna temperatura se spremljata, črpalka pa deluje vedno, ko je terminal priključen, ne samo med polnjenjem.

Toplota se odvaja tam, kjer se ustvari. Kontaktni blok 600 A, vodnik kabla in ročaj sedijo znotraj zanke, tako da nobeden od njih ne preseže približno 45 °C, tudi na dan 50 °C. Nasprotno pa zračno hlajenje odvaja toploto v plašč kabla in je odvisno od okoliškega zraka, ki je morda že vroč.

Ker je zanka zatesnjena in je hladilno sredstvo neprevodna dielektrična tekočina, ni vode, ni poti korozije in ni nevarnosti zmrzovanja do -25 °C. AMPPAL določa nazivno tekočino in cev, tokokrog pa je tovarniško preizkušen pod tlakom pred zlaganjem v zaboj.

The Paper Trail: Certifikati in poročila o preskusih

Certifikati CE, TUV, CB, CCC in UL pokrivajo AF-DC-480-LC-S2, tekočinsko hlajena pištola pa ima lasten certifikat priključka.

Krog hladilne tekočine je preizkušen pod tlakom pri 2-kratnem delovnem tlaku, sklop cevi pa je bil vzorčen na 20.000-cikličnem preskusu upogibanja.

Izolacijska upornost pri 1000 VDC in ozemljitev sta preverjena na vsaki enoti.

Termična validacija teče 600 A neprekinjeno 8 ur na obremenitveni banki s sondami na kablu, pištoli in konektorju.

IP54 po IEC 60529 in odpornost na prenapetost po IEC 61000-4-5 sta del zapisa serije.

Poročila o preskusih so poslana s serijo za carinsko, zavarovalniško in mrežno dokumentacijo.

Osem proizvodnih korakov za omarico S2

Plošče ohišij so lasersko rezane na strojih TRUMPF in oblikovane s CNC.

Omarice so prašno lakirane na prostem.

Napajalni moduli se sestavljajo na namenski enosmerni liniji.

Tekočinsko hlajena pištola in kabel sta zgrajena na ločeni čisti mizi z zaprtim polnjenjem s hladilno tekočino.

Zbirke in visokotokovni snopi so nameščeni z orodji z nadzorom navora.

Roboti FANUC nameščajo module, zanka hladilne tekočine pa se po ožičenju testira pod pritiskom.

Profili vdelane programske opreme in OCPP se utripajo in ujemajo z vašim zaledjem.

Pred končnim pregledom in pakiranjem v zaboje je 48-urna obremenitev pri 480 kW.

Se 600A splača? Neposreden odgovor

Kupite S2, če bo vaše spletno mesto dejansko naložilo 600 A: 800 V tovornjake, vrhunske limuzine ali koridor z zaporednimi hitrimi sejami. To je edini pogoj, pri katerem se tekoča kabelska strojna oprema povrne sama, običajno v 12–18 mesecih samo ob uporabi.

Ne kupujte ga, če je vaš promet 400V avtomobilov pod 250A. Zračno hlajena enota s 480 kW ali mešani priključek S1 bo stala manj, tekoča pištola s 600 A, ki nikoli ne vidi 600 A, pa je luksuz z vzdrževanjem. Ne kupujte ga, če vaša ekipa ne more izvajati 15-minutnega preverjanja hladilne tekočine vsakih šest mesecev.

Če še vedno pretehtate S1 proti S2, ne pozabite, da ima S1 na voljo zračno hlajene terminale, S2 pa ne. S2 je čistejši dolgoročni odgovor, ko se odločite, da je spletno mesto premium.

Pet konkretnih razlogov za nakup S2 pri AMPPAL

480kW S2 je izdelan v isti tovarni Yueqing, ki je dobavila 500 tekočinsko hlajenih enot za projekt zelenega vodika NEOM v Savdski Arabiji.

Dobavni rok 15–20 delovnih dni in MOQ za eno enoto za zaloge.

Celoten paket certifikatov in specifikacije tekočega kabla so priloženi enoti.

Več kot 200 postaj v AMPPAL-ovem lastnem operativnem omrežju, tako da se podatki o napakah na terenu vrnejo nazaj v zasnovo.

Cene EXW, FOB Ningbo ali CIF z imenovanim inženirjem za celotno življenjsko dobo projekta.

Kako se pošilja S2: nakladanje v zaboje in zabojnike

Glavna omara S2 meri 1850 x 1850 x 1000 mm in je dobavljena v ojačanem zaboju iz vezanega lesa, ki je ocenjen za zlaganje na vrh. Vsak tekočinsko hlajen terminal potuje v lastni škatli, obloženi s peno, s predhodno napolnjeno in zatesnjeno zanko hladilne tekočine.

En S2 z dvema terminaloma je standardna postavitev 40-čeveljskih kontejnerjev; zaboj je privit na talne tirnice in priključne omarice so pritrjene poleg njega. Bruto teža na komplet je približno 1300-1500 kg.

Odpremni dokumenti: komercialna faktura, pakirnica, tovorni list, potrdilo o poreklu in poročila o testiranju serije. Citiramo EXW, FOB Ningbo ali CIF.

Vzdrževanje hladilne tekočine je del garancijskega paketa

2-letna garancija zajema sklop, terminale, module in zaprt krog hladilne tekočine.

Kompleti za ponovno polnjenje hladilne tekočine in objemke za cevi so odposlani v 3-5 delovnih dneh; tovarna objavi specifikacijo tekočine, tako da jo lahko nabavite lokalno.

Četrtletni pregledi na daljavo zajemajo trende temperature hladilne tekočine, kar označuje zgodnjo obrabo črpalke.

Kontrolni seznam za 6-mesečno servisiranje (nivo hladilne tekočine, objemke cevi, obraba konektorja) je na voljo v petih jezikih.

Namenski kanal WhatsApp vas poveže s poprodajnim inženirjem, ki pozna vaše serijske številke.

Ravnanje s pištolami s tekočinskim hlajenjem: napačno ali pravilno

Napačno: uporaba vode iz pipe ali splošne hladilne tekočine v zanki. Desno: uporabljajte samo dielektrično tekočino, ki jo določa AMPPAL; tesnila črpalke in nazivna vrednost cevi so odvisni od tega.

Napačno: Tesno navijanje tekočega kabla na tla med sejami. Desno: naj leži ravno ali visi na priloženem kavlju; tesni navitji prepogibajo notranjo cev.

Napačno: ob predpostavki, da se terminal sam ohladi, ko je izklopljen. Desno: črpalka se ustavi, ko je pištola zasidrana; imejte terminal v senci, da se izognete vročini pred naslednjim priklopom.

Napačno: Zamenjava obrabljene tekoče pištole z zračno hlajeno enoto iz zaloge. Desno: priključek S2 je ožičen in hlajen za tekoče pištole; uporabite ustrezno enoto 600A.

Napačno: preskočite šestmesečni pregled, ker je zanka zapečatena. Desno: Preverite nivo, objemke in obrabo priključka; pokvarjeno črpalko je veliko ceneje zamenjati kot stopljeni konektor.

Povratne informacije operaterja po šestih mesecih storitve 600A

Nizozemski operater koridorja je od avgusta 2025 uporabljal dva S2 na servisnem trgu. Njihov operater polnilne točke je izmeril temperaturo kabla pištole pri 42 °C po 40-minutni seji 600 A pri 28 °C okolja, vozniki pa so komentirali ročico luči. Njihova pritožba: podstavek terminala je težko dvigniti med vzdrževanjem ploščice.

Ameriški razvijalec spletnega mesta, ki je preizkušal združljivost NACS, je dejal, da je 5-metrski tekoči kabel dosegel zadnji priključek tovornjaka brez prestavljanja tovornjaka, česar niso pričakovali od pištole 600A. Kot glavno tveganje so označili dobavni rok rezervnih delov in skupaj s skladom naročili en rezervni terminal.

Avstralsko skladišče, ki vozi težke cestne tovornjake, je v treh urnih oknih potisnilo S2 pri polnih 600 A. Toplotni podatki so veljali, vendar je gradbeni inženir želel daljšo cev; AMPPAL zdaj ponuja 7-metrske tekoče kable kot postavko po meri.

Pogosta vprašanja o tekočem kablu 600A

V: Zakaj je 600A praktičen samo s tekočinskim hlajenjem?

O: Pri 600 A izgube bakra dosežejo približno 25 kW na 100 metrov kabla in zrak ne more odnesti te toplote iz ročne pištole.

V: Kako težka je pištola?

O: Celoten tekoči sklop je približno 60 % lažji od enakovrednega zračno hlajenega in dovolj lahek za uporabo z eno roko.

V: Ali je treba zamenjati hladilno tekočino?

O: Vsaki 2 leti ali 40.000 sej, kar nastopi prej; tovarna dobavi komplet za ponovno polnjenje.

V: Kaj se zgodi, če črpalka odpove?

O: Terminal zmanjša na varno raven in poroča o napaki prek OCPP; črpalka je del, ki ga je mogoče zamenjati na terenu.

V: Ali lahko S2 polni dva 800V tovornjaka hkrati?

O: Da, 480kW bazen se razdeli med terminale in vsak 600A pas dobi, kar zahteva do omejitve bazena.

V: Ali je kabel dovolj dolg za zadnja vrata?

O: Standard je 5 metrov, 7 metrov pa je na voljo kot naročilo po meri.

V: Ali hladno vreme vpliva na hladilno tekočino?

O: Ne. Dielektrična tekočina je ocenjena na -25 °C in zanka je zatesnjena, tako da ni nevarnosti zmrzovanja.

V: Kakšen je pretočni čas?

O: 15-20 delovnih dni za konfiguracije zalog po potrditvi in ​​depozitu.
