60kW inteligentni integrirani polnilec DC EV za polnjenje voznega parka

750 × 550 mm: zgodba o odtisu za vgrajenim polnilnikom s 60 kW

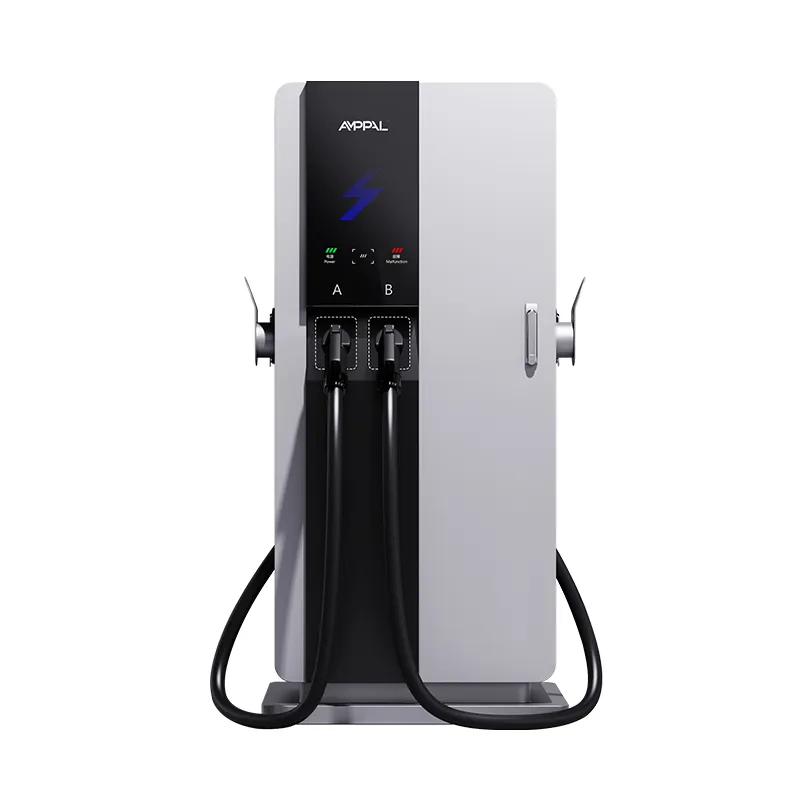

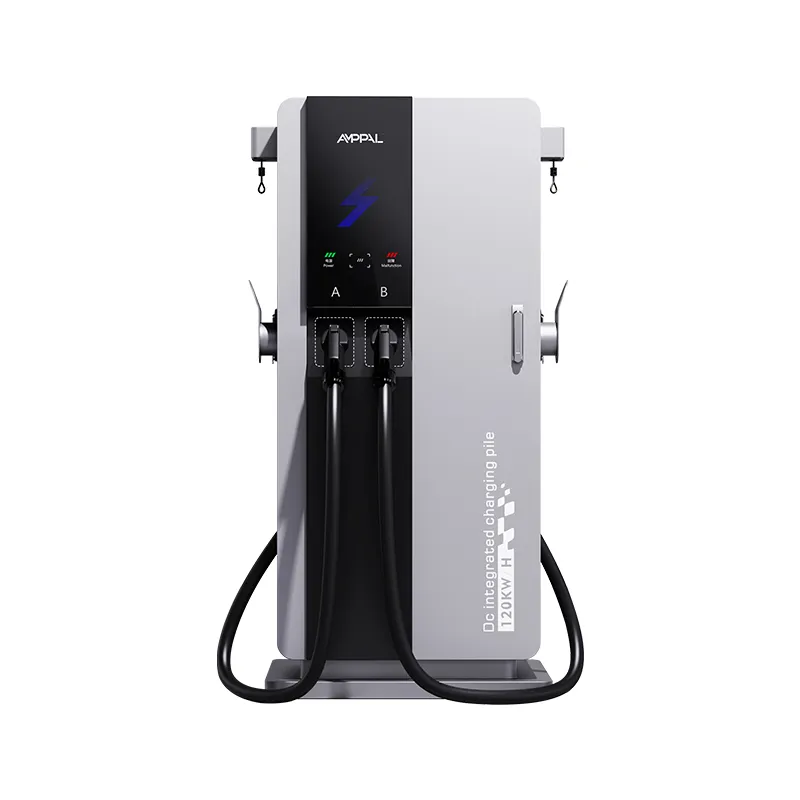

Večina hitrih polnilnic je zasnovanih za odprto zemljo; ta je bil zasnovan za prostor, ki ostane na robu parkirišča. AF-DC-60-Y-B-O-3/4/5-H je integrirana 60kW enosmerna enota, visoka 1700 mm na podlagi 750 × 550 mm — približno tretjina talne površine običajne omare. Ta razlika odloča o tem, ali spletno mesto sploh lahko gosti hitro polnjenje, saj je zemljišče postavka, ki je nihče ne doda v proračun.

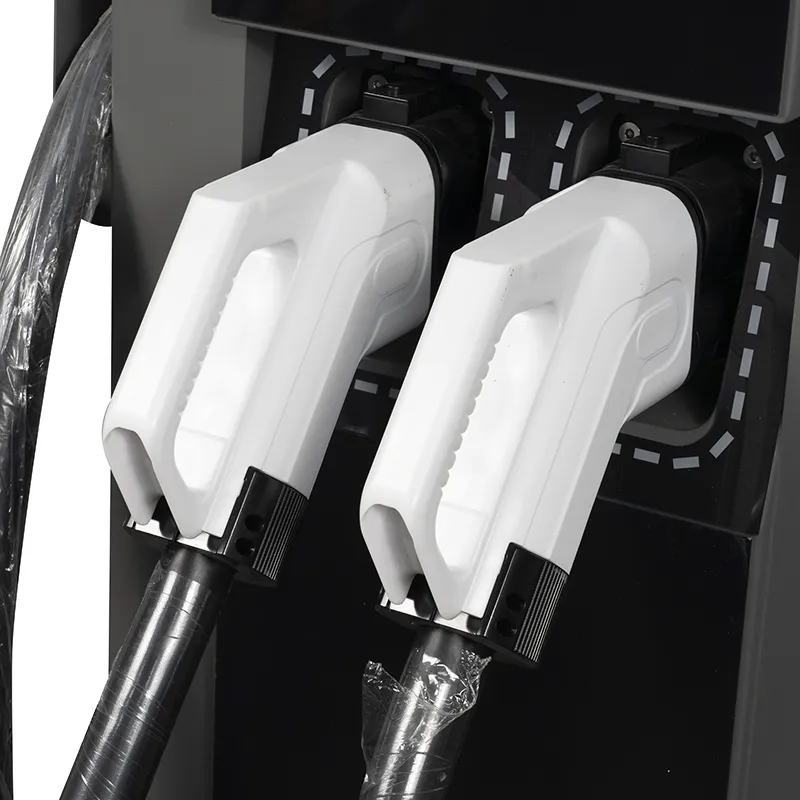

Montira se na majhno armiranobetonsko podlago, zaradi česar gradbena dela postanejo enodnevno delo namesto enotedenskega projekta. 7-palčni zaslon na dotik upravlja HMI, ohišje pa podpira CCS1, CCS2, CHAdeMO, GB/T in NACS, tako da en model služi večini uvoznih trgov.

Tanka ohišja imajo tudi ceno: manj je prostora za prevelike komponente, zato je serija 3 izdelana za 60 kW in ne za najvišjo moč.

Kaj pridobite, ko se kabinet skrči

Podnožje 0,41 m²: 750 × 550 mm se prilega vratim trgovine, črpalnemu otoku ali ozkemu parkirnemu prostoru.

Manjša plošča in manj betona: standardna ojačana podloga iz priročnika nadomešča podstavek polne opreme.

Višina 1700 mm poskrbi, da sta zaslon na dotik in priključek udobno dosegljiva večini voznikov.

Ena podloga na enoto pomeni, da lahko dodajate stojnice eno za drugo, ko povpraševanje raste, brez ponovnega izvajanja gradbenih del.

Tanko ohišje pušča prostor v istem prostoru za napeljavo kablov, stebričke in čakalni pas.

Vhod AC380V±15% dopušča podeželska omrežja, kjer so padci napetosti in nihanje pogosti.

Tehnične specifikacije

Tovarniška specifikacija AF-DC-60-Y-B-O-3/4/5-H je točno takšna, kot je bila dostavljena.

Tesna mesta, kamor ta enota s 60 kW ustreza, enote polne velikosti pa ne

Pročelja trgovin: enota je nameščena poleg vrat, vidna iz blagajne, brez parkirnega prostora.

Majhna parkirišča pod 20 ležišči: ena ali dve enoti pokrivata povpraševanje po obstoječem napajalnem 380 V brez nadgradnje transformatorja.

Vogali bencinske črpalke: tanek stolp se prilega med črpalni otok in mejno ograjo.

Parcele ob hotelu: ena enota služi prenočitvenim gostom in dnevnim obiskovalcem iz istega bloka.

Delavnice in majhna skladišča: stolp s 60 kW polni vozni park med delovnimi mesti, v zaprtih prostorih ali pod nadstreškom.

Kako 60kW teče skozi 1,7-metrski stolp

Napajanje vstopi pri trifaznem AC380V, se popravi in ​​pretvori v 200–1000VDC ter izstopa skozi katerikoli priključek, ki ga vozilo pričakuje. Postavitev stolpa postavlja napajalne module nizko, krmilnik na srednjo višino in 7-palčni zaslon na dotik v višini oči, zaradi česar je težišče navzdol in vmesnik priročen.

Hlajenje poteka s prisilnim dovodom zraka skozi stranske dovode. Višina stolpa omogoča zračnemu toku dolgo navpično pot, ki odvaja toploto stran od modulov, ventilatorji pa naraščajo z obremenitvijo, tako da obdobja mirovanja ostanejo tiha. Na majhni lokaciji pred trgovino, ki je pomembnejša, kot se sliši, saj vozniki in osebje celotno sejo preživijo znotraj nekaj metrov od enote.

Poročanje OCPP 1.6/2.0, oddaljena diagnostika in posodobitve vdelane programske opreme potekajo prek etherneta, WiFi ali 4G — enaka zaledna integracija kot naše večje enote. Kar se spremeni s kompaktno karoserijo, je povsem fizično: manj zemlje, manj betona, manj motenj na mestu.

Preverjanje kakovosti v kabinetu, ki nima prostora za kompromise

homologacija CE in TUV na celotni enoti; Za izvoz datotek so na voljo poročila UL in CB.

96-urni razpršilec soli na ohišje, kar je pomembno, ker kompaktne enote pogosto stojijo bližje cestišču.

Preizkušanje vibracij na pritrditvi modula, tako da dostava in grobo ravnanje na mestu ne zrahljata notranjih spojev.

48-urno izgorevanje pri polni obremenitvi z dnevniki, vezanimi na serijsko številko.

Zaslon na dotik je preverjen glede berljivosti na neposredni sončni svetlobi in z rokavicami v rokavicah.

Moduli so ocenjeni na -30°C do +55°C; za celotno enoto je določeno -25°C do +50°C.

Sestavljanje kompaktne serije 3 na liniji DC

1. korak. Tanko ohišje je lasersko izrezano iz jekla in robotsko varjeno na linijah FANUC.

Korak 2. TRUMPF tlačne zavore zložijo telo; sledi prašno lakiranje in strjevanje.

Korak 3. Osnovna plošča, modulno stojalo in kabelske uvodnice so nameščeni na linijo DC.

Korak 4. Vhodni del 380 V in prenapetostna zaščita sta ožičena s krmiljenjem navora.

Korak 5. Nameščeni so usmerniški moduli, nato 7-palčni HMI in krmilnik postaje.

Korak 6. Vsaka enota je testirana z obremenitvijo pri 60 kW z zabeleženo učinkovitostjo na enoto.

Korak 7. 48-urni cikli izgorevanja pri različnih obremenitvah.

Korak 8. Končni pregled in zaboj; tovarna je do leta 2024 poslala več kot milijon enot.

Ali je kompaktna enota s 60 kW prava za vašo parcelo? Najprej preberite to

Izberite serijo 3, ko je mesto fizično tesno ali ko želite začeti z majhnim in rasti stojnico za stojnico. Podnožje 750 × 550 mm in namestitev z enojno ploščico ohranjata nizke civilne stroške, 60 kW pa še vedno zagotavlja koristno polnjenje v manj kot eni uri za večino potniških električnih vozil.

Preskočite ga, če že imate dovolj prostora in načrtujte seje z več kot 150 kW; večja omarica vam daje več prostora za glavo za isto delo s podlogami. Preskočite ga tudi, če vaše spletno mesto ne more napajati AC380V, ker je ta enota pritrjena na ta vhodni razred.

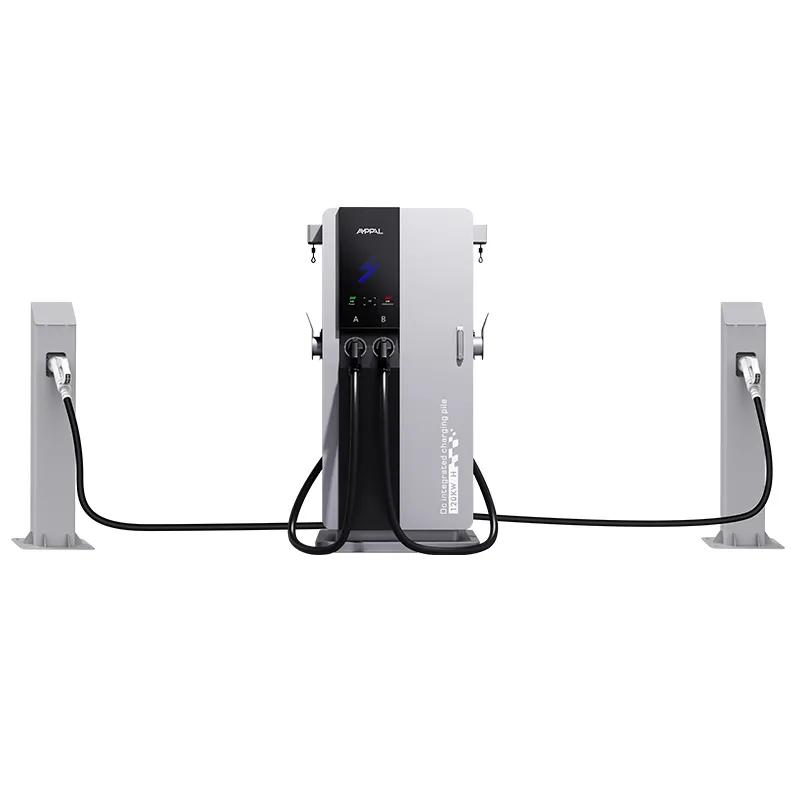

Za postavitev z dvema pištolama boste običajno namestili dva stolpa enega poleg drugega, kar podvoji delo podloge. Preden naročite, to pretehtajte z eno samo omarico z dvojno pištolo.

Še ena poštena opomba: 60kW je dober delovni konj, vendar ne naslovna številka. Če je vaše trženje odvisno od največje moči v soseščini, vam kompaktna moč 60 kW ne bo dala pravice do hvalisanja – daje vam postajo, ki vam dejansko ustreza.

Zakaj trgovci izberejo AMPPAL-ovo kompaktno serijo za majhna mesta

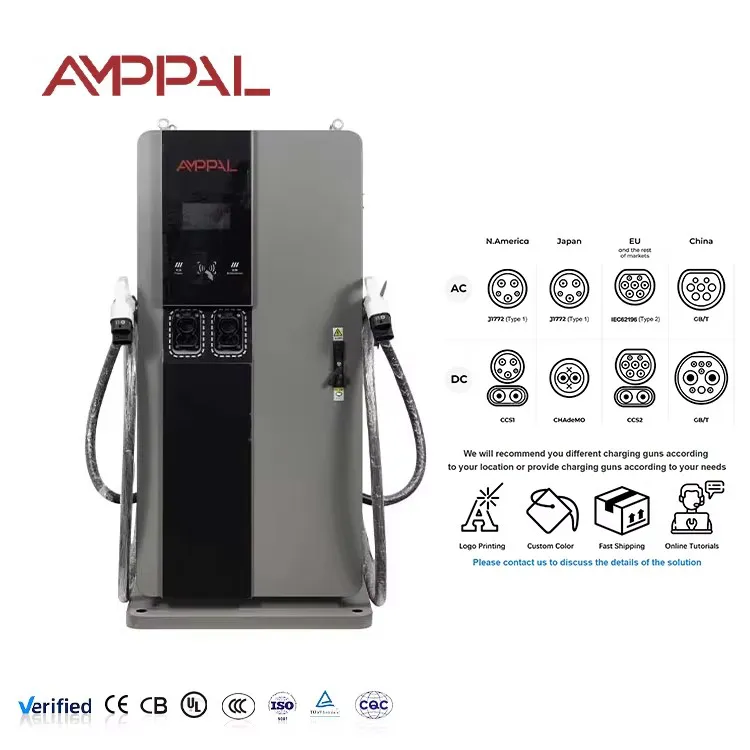

En SKU pokriva CCS1, CCS2, CHAdeMO, GB/T in NACS, tako da ima trgovec na zalogi en model za številne trge.

15–20 delovnih dni dostave po odobritvi risbe; MOQ iz ene posode.

Blagovna znamka OEM/ODM na ohišju in začetnem zaslonu zaslona na dotik, z imenom vašega trgovca, natisnjenim na ploščici vrat.

Certifikati CE, TUV, UL in CB vključeni v ponudbeni paket.

Podpora iz tovarne, ki sama upravlja več kot 200 postaj, tako da so odgovori utemeljeni na resničnih spletnih mestih.

Ozko telo pošilja po standardnih kontejnerskih cenah, zaradi česar so stroški iztovarjanja pri majhnih naročilih predvidljivi.

Dimenzije zabojev in število vsebnikov za kompaktno enoto

1700 mm stolp se pošilja pokonci v zaboju z jeklenim okvirjem, ki meri približno 1850 × 750 × 700 mm, z žepi za vilice in dvema dvižnima ušesoma. Konektor, kabel in rezervne varovalke potujejo v oblazinjeni škatli za dodatke znotraj zaboja.

Ker je enota ozka, si lahko dva zaboja delita širino 40-metrskega kontejnerja z visoko kocko v več konfiguracijah; načrt nakladanja je poslan s ponudbo, tako da je število točno za vaše naročilo. Pri prvem poskusnem naročilu potuje en zaboj kot LCL tovor brez posebnega ravnanja.

Pogoji so FOB Ningbo ali CIF do cilja. Račun, dobavnica, tovorni list, potrdilo o poreklu in poročila o preskusih so izdani v 3 delovnih dneh po natovarjanju.

Poprodajna služba za kompaktne namestitve

2-letna standardna garancija, ki zajema module, HMI in napajalno stopnjo.

Nadomestni moduli in zasloni na dotik se pošiljajo v 5 delovnih dneh.

Oddaljena diagnostika prek OCPP za napake in posodobitve vdelane programske opreme.

Navodila za namestitev betonske plošče in ozemljitve na majhnih mestih.

Razpored čiščenja filtra za navpično pot zračnega toka.

Pogoste napake pri namestitvi kompaktnih polnilnikov

Napačno: vlivanje plošče, manjše od risbe blazinice v priročniku. Desno: sledite vzorcu ojačitve in sidra, ki je prikazan v priročniku za namestitev.

Napačno: zatakniti stolp v kot brez zadnjega prostora. Desno: pustite servisni prostor, določen v priročniku za dostop do vrat.

Napačno: zakopajte kabelsko uvodnico pod končno stopnjo. Desno: dvignite cev znotraj blazinice na označenem mestu.

Napačno: ob predpostavki, da ena enota s 60 kW pokriva parcelo s 30 ležišči. Desno: načrtujte eno enoto na 4–6 stojnic realnega povpraševanja, plus marža.

Napačno: namestitev enote tako, da je zaslon na dotik obrnjen proti popoldanskemu soncu brez pokrova. Desno: usmerite HMI stran od neposrednega bleščanja, da bo berljiv in hladen.

Kaj pravijo lastniki majhnih spletnih mest po enem letu

Lastnik trgovine v mestu Ho Chi Minh v Vietnamu je leta 2025 postavil eno enoto na pročelje trgovine. Plošča je bila vlita v enem samem jutru, promet v trgovini pa pokrije stroške električne energije; očitek je, da se na zaslonu na dotik nabira prah v tropskem zraku, zato ga tedensko obrišejo s suho krpo.

Majhen hotel v Nairobiju v Keniji ima dve enoti za goste in lastnikov dostavnik. Višina 1700 mm se enostavno prilega pod nadstrešek, ozko podnožje pa pusti uporabno parkirno mesto; upravitelj želi, da se polnilnik prijavi na nadzorno ploščo hotela, ki jo OCPP zdaj upravlja prek platforme tretje osebe.

Skupina restavracij na Baliju v Indoneziji je leta 2025 dodala enoto poleg vhoda na parkirišče. Podloga je stala manj kot mesec pristojbin za parkiranje vozila, zaslon na dotik pa prikazuje meni za kosilo; edina zamera je dolžina kabla za prevelike terence, parkirane na skrajnem robu zaliva.

Pogosta vprašanja: Kompaktni 60 kW polnilniki za omejen prostor

V: Koliko zemlje potrebuje enota?

A: podstavek 750 × 550 mm plus prostor v priročniku; betonska blazina je običajno približno kvadratni meter.

V: Ali podpira NACS?

O: Da, NACS je poleg CCS1, CCS2, CHAdeMO in GB/T ena od petih možnosti priključka.

V: Ali lahko polni tovornjak?

O: V glavnem potniška električna vozila in kombiji; za težke tovornjake bi želeli model z večjo močjo.

V: Kakšen vnos potrebuje?

A: AC380V±15% trifazni; pretvori v 200-1000 VDC za vozilo.

V: Ali je potreben transformator?

O: Samo, če vašemu spletnemu mestu manjka vir 380 V; večina majhnih komercialnih mest na trgih 380 V se poveže neposredno.

V: Kako dolgo traja namestitev?

O: Podloga, sidra, vod in postavitev – večina spletnih mest se zaračuna v dveh dneh.

V: Kakšna je garancija?

O: 2 leti standardno za celotno enoto, vključno z zaslonom na dotik.

V: Ali si lahko dve enoti delita en odklopnik?

O: Lahko si delijo podajalnik velikosti za vsoto, vendar vsaka enota še vedno potrebuje svojo zaščitno napravo.

V: Ali stolp potrebuje nadstrešek ali zavetje?

O: Ne, je IP54 in je zasnovan za uporabo na prostem; nadstrešek je za udobje voznika, ne za stroj.
