3,5 kW prenosni AC EV polnilnik za stanovanjsko uporabo

Zaščita pred vremenskimi vplivi, ki preživi cev

Najhitrejši način za preverjanje poštenosti polnilnika na prostem je odčitavanje njegove druge številke. IP54 pomeni brizganje; IP65 pomeni cev. Ta stenska enota je druge vrste.

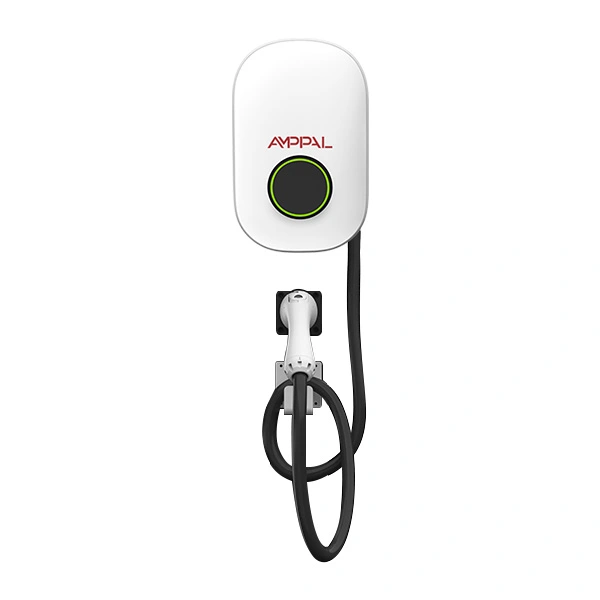

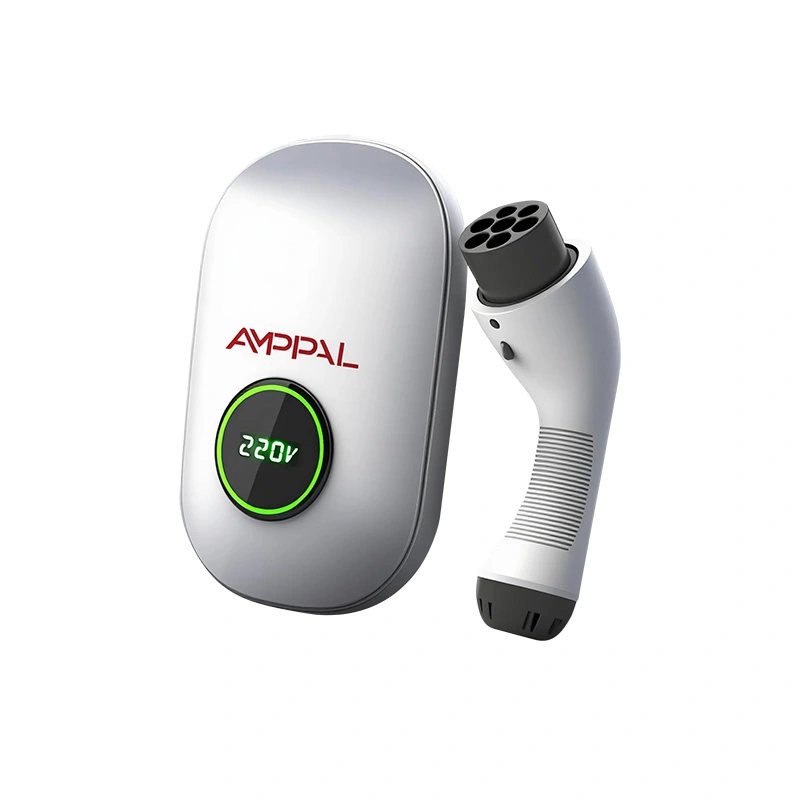

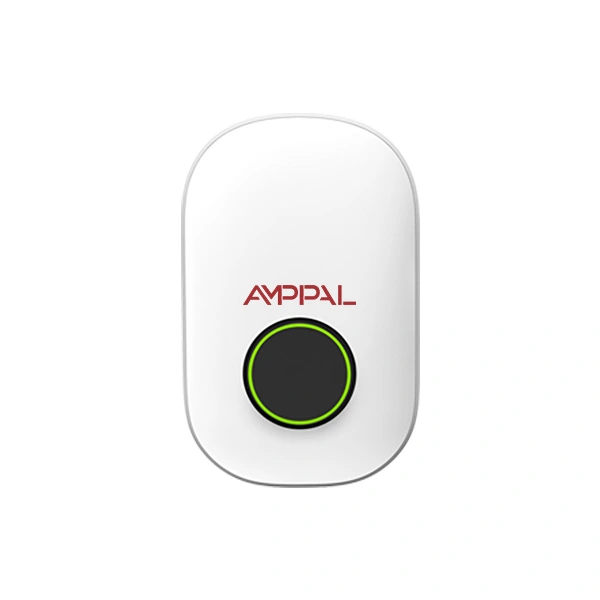

AMPPAL 3,5 kW prenosni AC EV polnilnik za stanovanjsko uporabo (AF-AC-3.5-B-A-O-1/2-SF) je stenska škatla s plastičnim ohišjem velikosti 304 x 191 x 95 mm z eno vtičnico tipa 2, ocenjeno 16 A na 220 V AC enofazno. Povezuje se prek Bluetooth, WiFi in aplikacije AMPPAL ter ima oceno IP65 z delovnim območjem od -30 °C do +50 °C.

Izdelali smo ga za kraje, kjer običajni polnilnik ne preživi: slani zrak, prašne nevihte, monsunski dež in visokotlačni čistilnik čistilke. Solni sprej, kremenčev prah in tlačni čistilniki so trije morilci; to ohišje je zgrajeno okoli vseh treh.

Ni zaslona na dotik za brisanje in tipkovnice za korodiranje; vmesnik je vaš telefon. Odstranjevanje teh delov je namerno: manj odprtin v ohišju, manj stvari, ki bi lahko napadle slani zrak.

Pet načinov, kako IP65 spremeni polnjenje na prostem

Zaščita pred prahom se razlikuje od odpornosti proti prahu: 6 pomeni, da delci ne prodrejo noter, tudi v kamnolomu ali na gradbišču v puščavi.

Vodni curki so dovoljeni: enoto lahko med čiščenjem sperite s cevjo, kar je natanko tako, kot umre večina zunanjih polnilnikov.

Zaprto ohišje ščiti podnebje, ki je nagnjeno k kondenzaciji; tesnilo je enakomerno stisnjeno z vzorcem vijakov sprednjega pokrova.

Razpon od -30 °C do +50 °C pokriva nordijske zime in zalivska poletja brez grelnika ali ventilatorja.

Plastično ohišje pomeni, da ni poti rje: brez golih kovinskih robov, brez korodirajočih tečajnih zatičev in dovolj lahko telo za namestitev ene osebe.

Ena manj napaka: brez čitalnika kartic in brez tipkovnice pomeni manj odprtin v ohišju in manj delov za napad soli.

Tehnične specifikacije

Okolja, za katera je bila ta enota zgrajena

Obalne hiše in koče, kjer se razpršena sol usede na vse v krogu 500 metrov od vode.

Koče na gradbiščih in lope za orodje v prašnih območjih, kjer bi se droben prah drobil v manjše priključke.

Monsunsko podnebje: stenski nosilec in navzdol obrnjena vtičnica odvajata vodo, preden se lahko združi.

Kmečka gospodarska poslopja in hlevi z visoko vlažnostjo in rednimi rutinami pranja.

Hladna območja, kjer zime -30 °C ubijejo cenejšo elektroniko; enota je ocenjena za celoten obseg.

Začasne in najemne postavitve: lahke, stenske in enostavne za premikanje med lokacijami.

Stene garaž in nadstreškov, kjer vso noč kaplja kondenz; zaprta plošča se znebi vlage.

Najem počitniških nepremičnin, kjer so gostje težki z opremo; enota, ki preživi izpad cevi, preživi večino gostov.

Kaj se zgodi v notranjosti, ko dežuje

Voda se najprej sreča s sprednjim pokrovom. Tesnilo IP65 je nameščeno za pokrovom, kabelska uvodnica pa tesni vstopno točko; ni prezračevalne reže, ki bi jo lahko izkoristil dež, ker je enota hlajena s konvekcijo skozi površino ohišja.

Vtičnica tipa 2 ima svoj pokrov. Ko je avto priklopljen, ima konektor sam zaščito pred vremenskimi vplivi; med mirovanjem pokrov zadrži dež in prah s kontaktov.

Česa IP65 ne pomeni: potopitev. Ocena zajema curke in dež, ne luž, zato enoto namestite tako, da je vtičnica obrnjena navzdol, podstavek pa naj bo nad nivojem poplave. Na mestih s stranskim dežjem omogočata vdolbina vtičnice in pokrov z nizkim profilom vodi daljšo pot, preden lahko doseže kontakte.

Tudi obnašanje pri mrazu si zasluži črto: zaprta prostornina malo diha, zato je vlaga blokirana na spojih, namesto da bi jo upravljali zračniki. Pri ekstremnih ciklih zmrzovanja in odmrzovanja še vedno priporočamo montažo pod napušč, ki ne stane nič in odpravi še zadnji dvom.

Testiranje za oceno IP65

Batch samples run IPX5 water-jet testing per IEC 60529: a 6.3mm nozzle at 12.5 litres per minute, sprayed from all angles for three minutes.

Poteki komore za prah po postopku IP6X po osmih urah preverjajo, da ni vdora.

100 % enot prestane dielektrične in ozemljitvene preglede.

Toplotno cikliranje od -30 °C do +70 °C po IEC 60068, plus 96-urni slani sprej na vzorčenih enotah.

48-urno izgorevanje pri polni obremenitvi z zaprtim ohišjem, notranja temperatura pa se beleži.

Komponente, skladne z RoHS/REACH v skladu z ISO 9001:2015; CE po direktivah o nizki napetosti in EMC.

Serijska številka vsake enote je povezana z njenimi testnimi zapisi, tako da je mogoče certifikat serije izslediti nazaj do določenega dne proizvodnje.

Kako je izdelano ohišje: osem korakov

Oblikovanje: ohišje je brizgano z utorom za tesnilo in pritrdilnimi točkami, oblikovanimi v orodje.

Sedež tesnila: tesnilo IP65 je nameščeno in preverjeno pod osvetlitvijo ozadja glede neprekinjenega kroga.

PCBA: napajalna plošča, modul Bluetooth/WiFi in merjenje so nameščeni na liniji SMT.

Zaščitni premaz: matična plošča pred končno montažo prejme tanek konformni premaz.

Sklop vtičnice in kabelske uvodnice, privit v skladu s specifikacijo, zaradi katere tesnilo deluje.

Nalaganje vdelane programske opreme in preverjanje seznanjanja aplikacij.

Vzorčenje IP: enote iz vsake serije gredo v napravo z vodnim curkom.

Hi-pot, vizualni QC in pakiranje; standardna naročila so odposlana v 15-20 delovnih dneh.

Pravo orodje, pravo mesto: izbira 3,5 kW

3,5 kW je počasno in enakomerno polnjenje: približno 15–17 km dosega na uro za tipično električno vozilo in polno polnjenje čez noč za večino dnevnih ljudi. Izberite ga, ko avto parkira več ur in je tokokrog navadna 16A vtičnica.

Ne izberite ga, ko potrebujete preobrat. Vozni park taksijev, ki kolesari vsaki dve uri, potrebuje 7kW ali 11kW, depo s trifazno storitvijo pa ne bi smel uporabljati omaric s 3,5kW. To je domače in malo komercialno orodje, ne pretočni stroj.

Kje resnično zmaga: odloča izpostavljenost na prostem, ne moč. Če je lokacija ob obali, prašna ali zmrznjena, se ohišje IP65 upraviči tudi pri skromni moči.

Primerjava s 7kW enofazno enoto? 3,5 kW porabi 16 A, 7 kW pa 32 A; veliko starejših domov in koč ima tokokrog 16 A, ne pa tudi 32 A. Ko ožičenje narekuje izbiro, se 3,5 kW popolnoma izogne ​​ponovnemu ožičenju.

Zakaj imajo kupci raje zunanje enote AMPPAL

IP65 je preizkušen, ne domnevno: rezultati vodnega curka in komore za prah so na voljo za posamezno serijo.

Lokalni nadzor prek Bluetooth in WiFi z aplikacijo AMPPAL; za začetek seje ni potreben račun v oblaku.

Kompaktno ohišje 304 x 191 x 95 mm in namestitev na steno za eno osebo.

Certifikat CE, 2-letna standardna garancija, dobavni rok 15-20 delovnih dni, MOQ 1 enota.

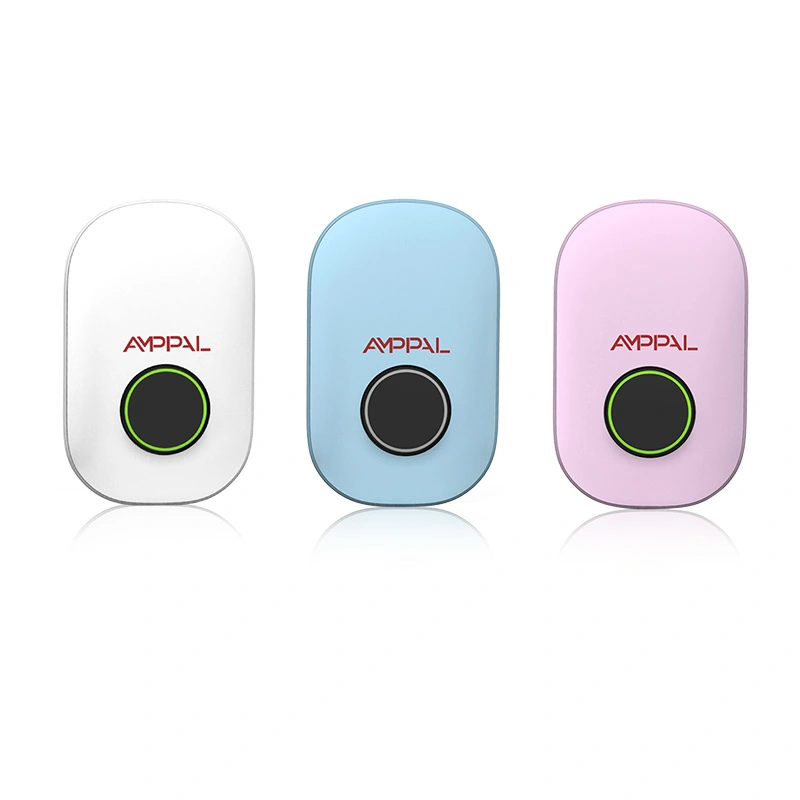

OEM/ODM: prilagojen logotip, barva ohišja in blagovna znamka aplikacije; od leta 2014 izvaža v več kot 40 držav.

Rezervni deli, ki so prijazni do zaloge: tesnilo, pokrov vtičnice in sklopi kablov so edini potrošni material, tako da lahko distributer drži en majhen komplet in pokrije celotno nameščeno bazo.

Podrobnosti pakiranja in dostave

Vsaka enota je dobavljena v škatli, pripravljeni za prodajo na drobno, velikosti približno 380 x 280 x 170 mm, zaščiteni s peno, s stenskim nosilcem, vijaki in priročnikom; bruto teža je cca 3 kg.

Štirideset enot na paleto v dveh slojih; 20-čeveljski zabojnik sprejme približno 1500 enot, 40HQ pa približno 3300, tako da so mala in velika naročila poslana ekonomično. Distributerji pogosto kombinirajo ta model z različicama 7kW in 11kW v eni posodi.

Ponudbe so FOB Ningbo ali Šanghaj, EXW na voljo; komercialna faktura, dobavnica, tovorni list, potrdilo o poreklu in izjava CE spremljajo vsako pošiljko.

Politika podpore in popravil

2-letna standardna garancija od pošiljanja, ki zajema proizvodne napake, vključno z zaprto elektroniko.

24-urni tehnični odziv z video diagnostiko.

Rezervni deli: kompleti tesnil, pokrovi vtičnic in sklopi kablov prek DHL/FedEx v 2 delovnih dneh.

RMA s fotografijami in serijsko številko: zamenjava ali popravilo je potrjeno, preden kar koli vrnete.

Tesnilo je obrabni element: zamenjajte tesnilo, če je enota kdaj razstavljena, in pri vsakem naročilu popravila vključimo novo tesnilo.

Popravilo na terenu je v večini primerov možno: sprednji pokrov in tesnilo se odstranita s standardnim orodjem, tako da poškodovan pokrov ne pomeni popolnoma nove enote.

Opombe o rokovanju in čiščenju

Napačno: tlačno pranje vtičnice z odprtim pokrovom. Desno: pred cevjo zaprite pokrov vtičnice in pokrijte priključen konektor.

Napačno: namestitev enote ravno, tako da se voda zbira na zgornjem robu. Desno: uporabite nagib oklepaja, da obraz odlije vodo.

Napačno: vrtanje vhoda za terenski kabel skozi ohišje. Desno: uporabite tovarniško uvodnico; luknja, izvrtana na terenu, je tista, kamor pride voda.

Napačno: enoto pustite na ravni tal na območju, ki je izpostavljeno poplavam. Desno: vzpon nad znano poplavno mejo; IP65 je odporen na curek, ne na potapljanje.

Napačno: ignoriranje tesnila po letih izpostavljenosti UV žarkom. Desno: vsako leto preglejte tesnilo in ga zamenjajte, če je počeno; komplet stane manj kot diagnoza.

Zgodbe kupcev iz težkih podnebij

Lastnik koče na norveški obali jo je postavil poleg čolnarna 200 metrov od morja. Po dveh zimah solnega razpršila je bil edina težava trd pokrov vtičnice, ki ga je zrahljal s silikonskim razpršilom; elektronika se nikoli ni pokvarila.

Kenijski gradbeni izvajalec hrani štiri enote v kočah na prašnem visokogorskem območju. Pritožba vodje gradbišča je nasprotna od večine: enote so tako zaprte, da tudi prah ne more uiti, poleg tega se v sončnih dneh za robom zaslona nabere tanek film.

Čilsko rudarsko taborišče je naročilo serijo za namestitev osebja na nadmorski višini. Njihov električni delovodja je cenil oceno -30 °C po noči pri -18 °C; prej je opazoval, kako cenejši polnilci odpovedujejo pod -10°C.

Rdeča nit teh poročil: nihče ne pokliče zaradi škode zaradi vode. Pritožbe so kozmetične, trd pokrov ali obledel okvir, kar je natanko tisto, kar bi lastnika stala vremensko odporna zasnova.

Vprašanja o vremensko odpornem polnjenju

V: Ali res lahko pršim vodo neposredno na enoto?

O: Da, IP65 ščiti pred nizkotlačnimi curki iz katere koli smeri; med cevjo naj bo pokrov vtičnice zaprt.

V: Kakšna je razlika med IP54 in IP65?

O: Druga številka: 4 odporen na brizganje, 5 odporen na curke; prva številka 6 dodaja odpornost proti prahu.

V: Ali se bo enota polnila pod lediščem?

O: Ocenjeno je na -30°C; upravljanje akumulatorja avtomobila odloča, koliko energije sprejme, ko je hladen.

V: Ali plastično ohišje na soncu porumeni?

O: Ohišje je UV-stabilizirano, vendar pričakujte manjše bledenje površine po več letih na prostem.

V: Kaj počne aplikacija brez računa v oblaku?

O: Bluetooth povezovanje, zagon/ustavitev in prikaz moči v živo delujejo lokalno; WiFi doda oddaljeni dostop, ko je konfiguriran.

V: Katera vtičnica in kabel sta vključena?

A: ena vtičnica tipa 2 s fiksnim kablom; CCS in CHAdeMO nista na voljo pri modelih AC.

V: Ali ga je mogoče namestiti tudi v zaprtih prostorih?

O: Da, ohišje IP65 deluje povsod; uporaba v zaprtih prostorih samo pusti neizkoriščen prostor za glavo.

V: Kakšen je pretočni čas?

O: 15-20 delovnih dni za standardne modele, MOQ 1 enota.
