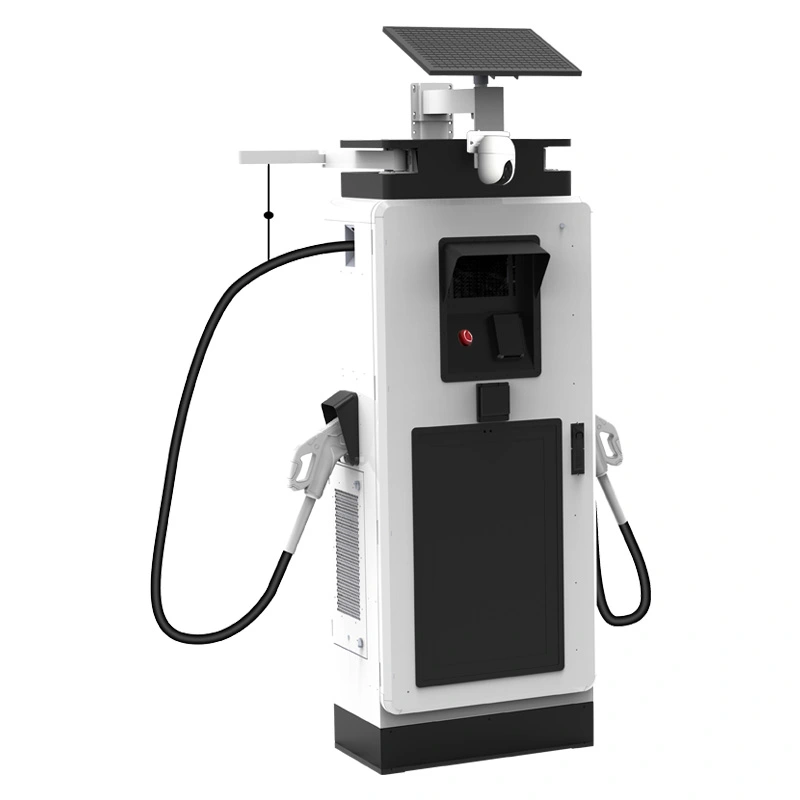

120kW komercialni polnilec za električna vozila z enosmernim tokom z digitalnim zaslonom za javne postaje

Zgrajen za ploščo 480 V: polnilnik z močjo 120 kW za severnoameriška komercialna mesta

Komercialne zgradbe v Severni Ameriki so priključene na trifazno napetost 480 V in polnilnik, ki ne upošteva tega dejstva, povzroči, da transformator ne stane nikomur v proračunu. AF-DC-120-Y-B-M-4-H neposredno prevzame AC480V±10% pri 45-65Hz, tako da ga lahko večina maloprodajnih, industrijskih in mešanih mest v ZDA in Kanadi napaja iz obstoječe plošče brez dodajanja padajočega transformatorja.

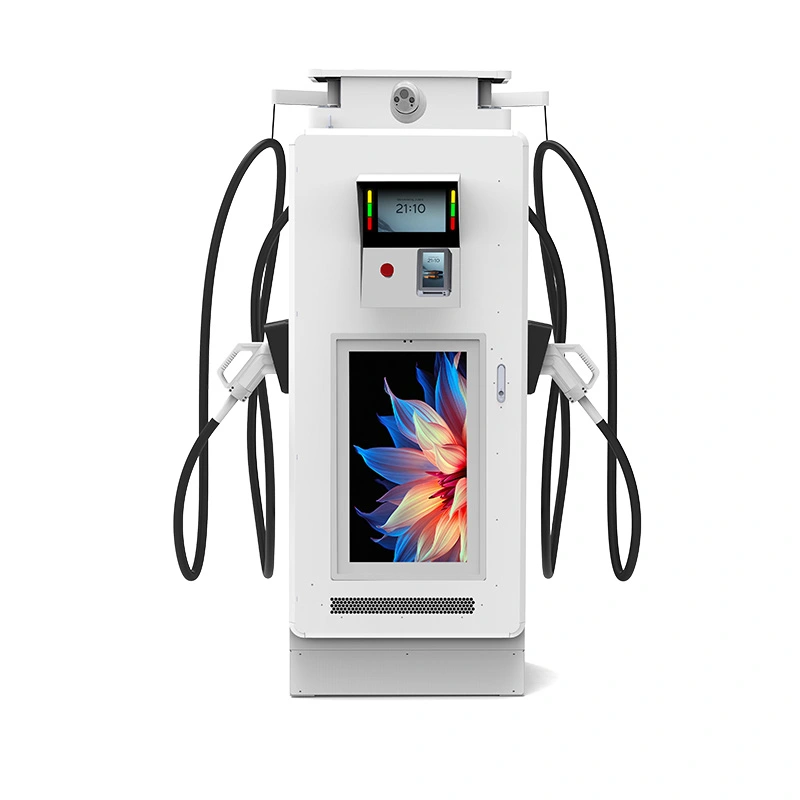

Prav tako omeji hrup na 60 dB – približno 5 dB pod tipičnimi omarami z enosmernim tokom – kar je pomembno na posestnih linijah, parcelah ob stanovanjih in komercialnih okrožjih, ki delujejo vso noč. 32-palčni zaslon 1920 × 1080 na sprednji strani upravlja z vašo predstavnostjo ali vsebino blagovne znamke, toda električna zgodba je tisto, zaradi česar je ta model drugačen.

Najvišja učinkovitost je 95 %, ohišje je IP54, izhod CCS1 pa pokriva 0–250 A. To je stroj z močjo 120 kW, ki mu je enostavno reči da na servisnem vhodu, zaslon pa sčasoma plača del namestitve.

Zakaj vhod 480 V in zgornja meja 60 dB pri nepremičninski liniji

Brez padajočega transformatorja: storitev 480 V napaja enoto neposredno, prihrani stroške, prostor in izgube dodatne stopnje pretvorbe.

Širokofrekvenčni vhod 45–65 Hz prenaša šibkejša električna omrežja in generatorsko moč med fazami gradnje, kar je resnična prednost na mestih z nestabilno oskrbo.

Zgornja meja 60 dB - približno na ravni običajnega pogovora - poskrbi za udobje sosedov in osebja v nočni izmeni.

Hitrost ventilatorja sledi obremenitvi in ​​temperaturi, namesto da deluje s polno močjo iz vtičnice, kar zmanjša hrup in izgubljeno energijo v 24-urnem ciklu.

Toplotno zmanjšanje ščiti elektroniko pri vročini 50 °C, medtem ko nazivna moč 120 kW pošteno drži v normalnih pogojih.

32-palčni zaslon še vedno opravlja svojo medijsko nalogo – oglase, informacije o postajah ali zanko vaše blagovne znamke – prek istega oddaljenega portala vsebine.

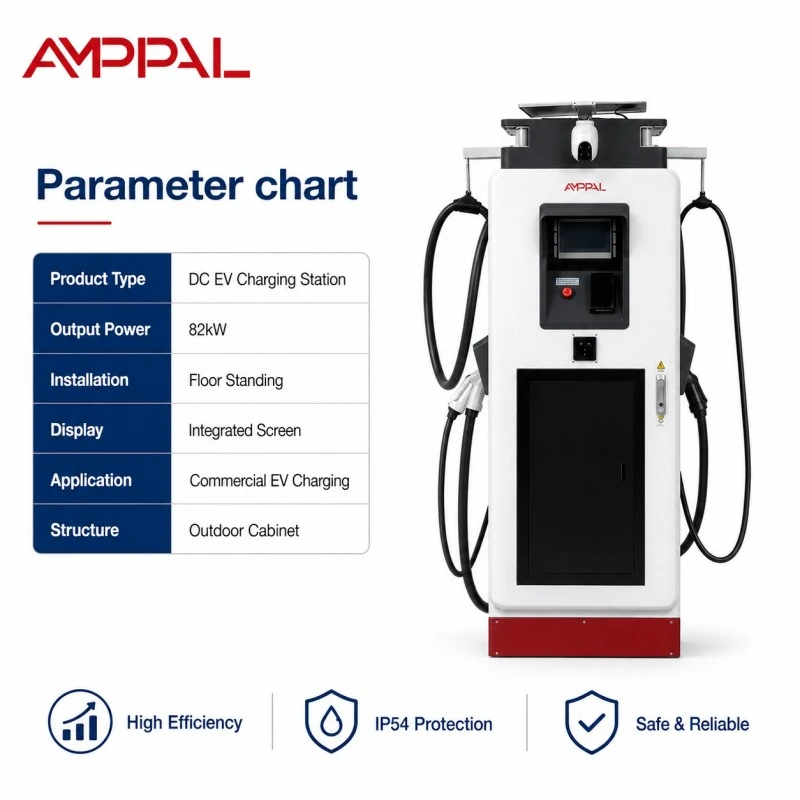

Tehnične specifikacije

Tovarniška specifikacija AF-DC-120-Y-B-M-4-H je točno takšna, kot je bila dobavljena.

Mesta, ki potrebujejo tako glasno vidljivost kot tihe noči

Mešana raba: maloprodaja na ravni ulice s stanovanji zgoraj — polnilnik deluje vso noč, ne da bi sprožil pritožbe glede hrupa.

Ameriške in kanadske maloprodajne verige: 480-voltne plošče so že na lokaciji, tako da enota pade na obstoječo storitev.

Parkirne hiše v pisarnah in hotelih: 20–40-minutne seje pri 120kW obračanju stojnic čez delovni dan.

Občinska zemljišča v bližini stanovanjskih blokov: zatemnjen zaslon in zgornja meja 60 dB ohranjata lokacijo prijazno do sosedov tudi med nočnimi sejami.

Flotni depoji za industrijske storitve 480 V: ena plošča napaja polnilnike in obstoječo opremo trgovine.

Kongresni centri in prizorišča dogodkov: zaslon prikazuje sporočila sponzorjev med predstavami, 120kW pa obrača avtomobile med sejami.

Kako stroj pretvori 480 V v enosmerni tok – brez brnenja

Vhodna stopnja popravi trifazni AC480V na vmesno vodilo DC, nato pa visokofrekvenčni pretvorniki znižajo moč na napetost, ki jo zahteva vozilo. Preklopni moduli s širokopasovno vrzeljo so razlog, da ima enota 95-odstotno največjo učinkovitost pri tej vhodni napetosti, kar je težje, kot se sliši – višje vhodne napetosti zaostrijo preklopne meje.

Zgodba o hrupu govori o hlajenju, ne o pretvorbi. Ventilatorji imajo nadzorovano temperaturo in večino časa delujejo z delno hitrostjo; le trajne velike obremenitve jih potisnejo proti polnim vrtljajem. To je praktična razlika med enoto s 60 dB in omarami s 65 dB, ki so običajne v tem razredu.

OCPP 1.6/2.0 prenaša podatke o seji, oddaljeno diagnostiko in posodobitve vdelane programske opreme, medtem ko zaslon izvaja lasten vir vsebine. Oba sistema poročata v en zapis postaje v vašem zaledju.

Testiranje, ki podpira trditev o 60 dB in oznake električne varnosti

Zvočni tlak je izmerjen na 1 meter od omarice pri polni obremenitvi in ​​zapisan v poročilu o preskusu enote, tako da je številka 60 dB preverljiva in ni ugibanje iz brošure.

Homologacija CE in TUV pokriva celotno enoto; Za izvoz datotek so na voljo električna poročila UL in CB.

96-urno testiranje s solnim razpršilom na ohišju in tesnilih okvirja zaslona.

Preskusi izolacije in prenapetosti na vhodni stopnji AC480V v celotnem pasu 45–65 Hz.

48-urno vžiganje pri polni obremenitvi beleži hrup, temperaturo in električne odčitke glede na serijsko številko.

Moduli so ocenjeni na -30°C do +55°C; celotna enota je določena za -25°C do +50°C.

Od tuljave do zaboja: izdelava omarice, pripravljene za 480 V

Korak 1. Jeklene tuljave so lasersko rezane in robotsko varjene na linijah FANUC.

Korak 2. TRUMPF tlačne zavore oblikujejo plošče; Prašni premaz in sledi strjevanje.

3. korak. Vhodna stopnja 480 V – kontaktorji in prenapetostni odvodniki – je povezana na AC linijo z nadzorom navora.

Korak 4. Usmerniški moduli in podsklop zaslona so nameščeni na linijo DC.

Korak 5. Hladilni sklop, ventilatorji, kanali in temperaturni senzorji so nameščeni in zatesnjeni.

6. korak. Testiranje pri polni obremenitvi pri 120 kW beleži učinkovitost, faktor moči in hrup na enoto.

Korak 7. 48-urni cikel vžiga skupaj seje polnjenja in predvajanje zaslona.

Korak 8. Končni pregled in zaboj; tovarna je do leta 2024 poslala več kot milijon enot.

Ujemanje 120kW prikazovalne enote z vašim servisnim vhodom

Specificirajte to enoto, ko je vaša stran v Severni Ameriki s komercialno storitvijo 480 V ali na katerem koli trgu, ki uporablja trifazno napetost 480 V. 120kW je praktičen srednji razred: popolno polnjenje za večino potniških električnih vozil v 25–45 minutah, brez potreb po napajalniku za omarice s 160kW in več. Omogoča vam tudi drugi tok prihodka prek zaslona, ​​ne da bi komplicirali pri električni namestitvi.

Ne kupujte ga za spletno mesto, ki ima samo 208 V ali 230/400 V. Ta vhodna različica je fiksirana na 480 V in dodajanje transformatorja izniči bistvo – vprašajte nas za različico 380 V, če je to vaše omrežje.

In če ima lokacija spalnice neposredno nad dvoriščem, načrtujte realistično: v zaprtih prostorih je ponoči slišnih celo 60 dB. Preden sosedje vložijo prvo pritožbo, načrtujte zvočno pregrado ali urnik za nočno omejevanje električne energije.

Kaj AMPPAL ponuja, česar lokalni distributerji ne

Tovarniške cene neposredno od Yueqing, s certifikati CE, TUV, UL in CB v ponudbenem paketu.

15–20 delovnih dni dostave po odobritvi risbe; MOQ iz ene posode.

OEM/ODM: vaša blagovna znamka na ohišju in na zagonskem zaslonu zaslona.

Sami upravljamo več kot 200 postaj, tako da se inženirske povratne informacije s terena vključijo nazaj v zasnovo.

2-letna garancija z nadomestnimi ploščami in moduli, dobavljenimi v 5 delovnih dneh.

Pakiranje in pošiljanje 120kW enote za delovišče v ZDA

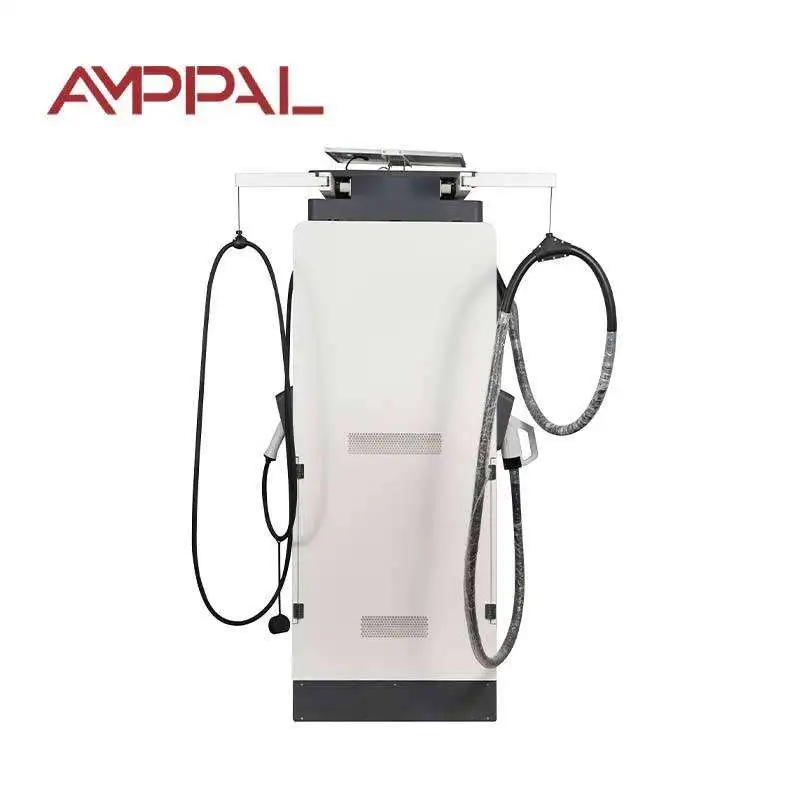

Omarica je dostavljena pokonci v zaboju z jeklenim okvirjem, ki je velik za telo 1800 × 750 × 690 mm. Zaslon je prekrit s peno in vezanim lesom, sklop CCS1 pa se vozi v oblazinjeni notranji škatli.

Zaboji imajo žepe za vilice in štiri dvižne točke; načrt zaboja gre skupaj s ponudbo, tako da lahko vaš špediter načrtuje tovornjak od pristanišča do lokacije. Enota potuje ves čas pokonci, kar ohranja notranje vodila in pečat zaslona nedotaknjene.

Pogoji so FOB Ningbo ali CIF za ameriško ali kanadsko pristanišče. Račun, dobavnica, tovorni list, potrdilo o poreklu in poročila o preskusih so izdani v 3 delovnih dneh po natovarjanju.

Garancija, rezervni deli in podpora po pristanku enote

2-letna standardna garancija za module, krmilnik, zaslon in hlajenje.

Rezervni napajalni moduli in paneli na zalogi; menjava med pošiljkami v 5 delovnih dneh.

Oddaljena diagnostika OCPP za napake, vdelano programsko opremo in delovanje ventilatorja.

Podpora pri zagonu z video klicem za začetnike.

Kontrolni seznam za četrtletno vzdrževanje, ki zajema preglede filtrov, ventilatorjev in navora.

Opombe o namestitvi za mesta z napetostjo 480 V in soseske z mešano rabo

Napačno: enoto napajate iz plošče 208 V in pričakujete polno moč. Desno: zagotoviti AC480V±10% trifazni na servisnem vhodu.

Napačno: ob predpostavki, da je enota samo 50 Hz. Desno: sprejema 45–65 Hz, vendar pred vklopom potrdite lokalno frekvenco na ploščici z imenom.

Napačno: omaro postavite ob steno z ventilatorji obrnjenimi proti kotu. Desno: ohranite razdaljo, prikazano v priročniku za montažo, da krmiljenje ventilatorja deluje, kot je načrtovano.

Napačno: po vročem dnevu siljenje navijačev v visoko hitrost. Desno: naj jih krmilnik zmanjša; prisilna hitrost samo zapravlja moč in dodaja hrup.

Napačno: ignoriranje faznega ravnotežja v skupni storitvi. Desno: pred zagonom naj električar preveri obremenitev v treh fazah.

Povratne informacije operaterjev, ki jim je mar za decibele

Izvajalec v Houstonu v Teksasu v ZDA je v začetku leta 2025 namestil dve enoti na maloprodajnem trgu. Glavna skrb upravitelja je bil hrup iz sosednjega stanovanjskega bloka; po treh mesecih je bila edina zabeležena pritožba svetlost zaslona ob 23. uri, kar je nočni urnik popravil še isti teden. Stran za polnjenje od takrat ni potrebovala klica servisa.

Lastnik nakupovalnega središča v Torontu v Kanadi napaja enote iz 480 V plošče nakupovalnega središča in je v celoti prihranil stroške transformatorja. Električar je ob zagonu potrdil fazno obremenitev; njihova edina zamera je, da se je predloga zaslona kar nekaj časa učila, medtem ko je stran za polnjenje delovala čisto osem mesecev.

Razvijalec v Seattlu v ZDA je postavil enoto v garažo z mešano rabo, kjer je maloprodajni najemnik želel oglasni zaslon. Najemnik poroča, da je zgornja meja 60 dB zadržana v njihovi študiji hrupa in zdaj načrtuje enote za dve dodatni nepremičnini; Majhna pritožba je, da je kabel CCS1 v zimskem mrazu na otip trši od pričakovanega, kar je stvar ovoja kabla in ne napaka polnilnika.

Pogosta vprašanja: vhod 480 V, meje hrupa in izhodna moč 120 kW

V: Ali lahko ta enota deluje na 380 V evropsko napajanje?

O: Ne, ta različica je fiksna na AC480V±10%. Vprašajte za različico 380 V, če je vaše omrežje 230/400 V.

V: Kako glasno je v resnici 60 dB?

O: Približno na nivoju običajnega pogovora, merjeno na 1 meter od omarice pri polni obremenitvi.

V: Ali se hrup ponoči poslabša?

O: Samo, če to zahtevata obremenitev in toplota; hitrost ventilatorja sledi temperaturi, ne uri.

V: Kakšno velikost podajalnika potrebuje enota z močjo 120 kW pri 480 V?

O: Približno 150 A na fazo pri polni obremenitvi pred mejo; vaš inženir bi moral dimenzionirati odklopnik tako, da ima prostor za vdor in prihodnje dodatke.

V: Ali 32-palčni zaslon prispeva k hrupu?

O: Ne, plošča je ob kateri koli uri pasivno hlajena in popolnoma tiha.

V: Ali je potreben transformator?

O: Ne, če ima vaša stran 480 V trifazno napetost; enota je zasnovana za neposredno povezavo s tako storitvijo.

V: Kaj pokriva garancija?

O: 2-letni standard, ki zajema stopnjo napajanja, zaslon in hladilni sistem.

V: Ali ga lahko namestimo v Kanadi?

O: Da, tam je standardna napetost 480 V in certifikacijski dokumenti so priloženi enoti.
