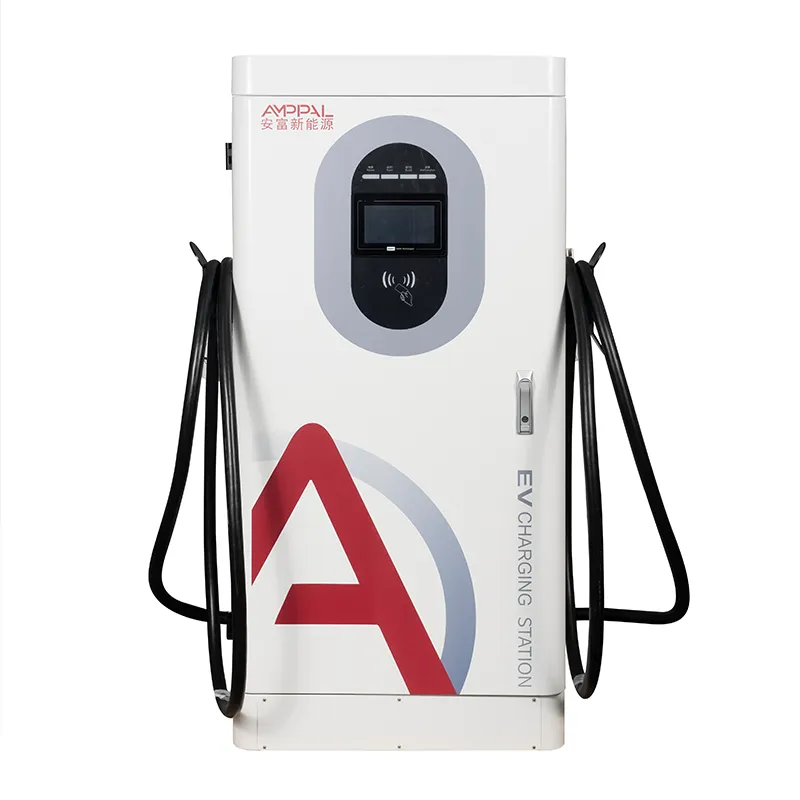

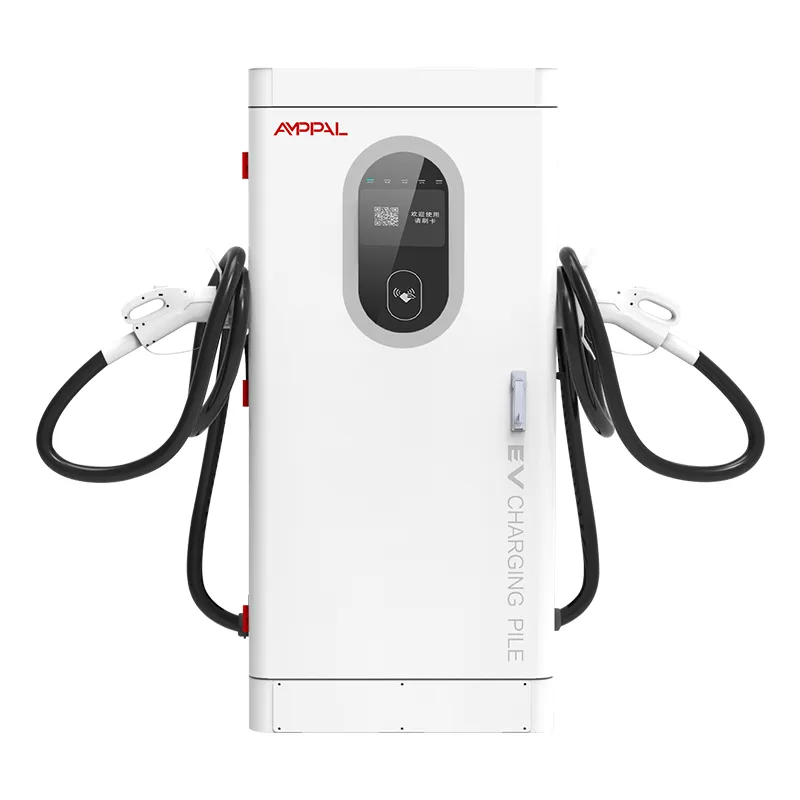

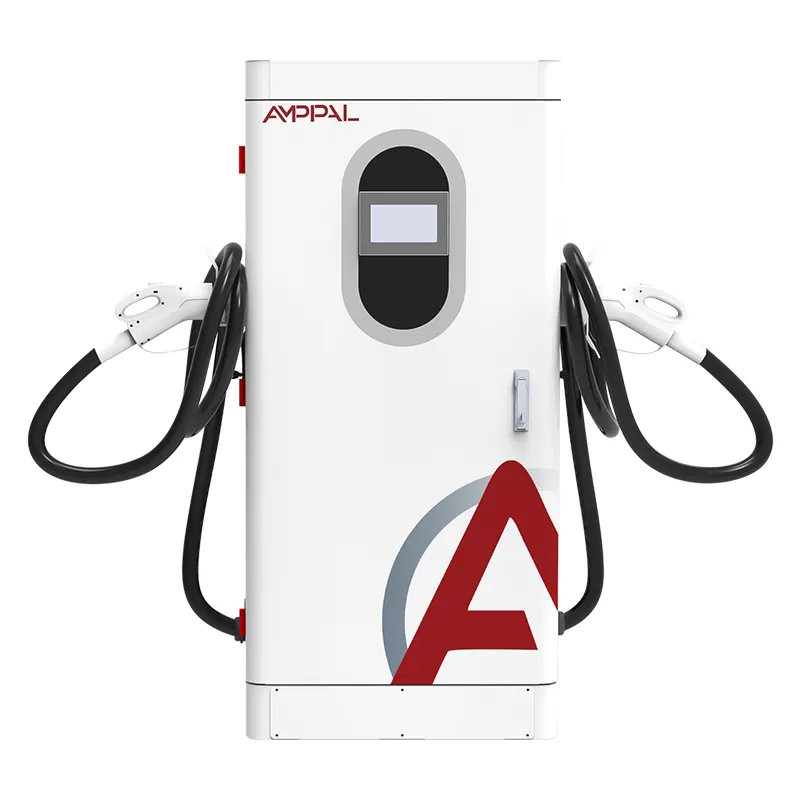

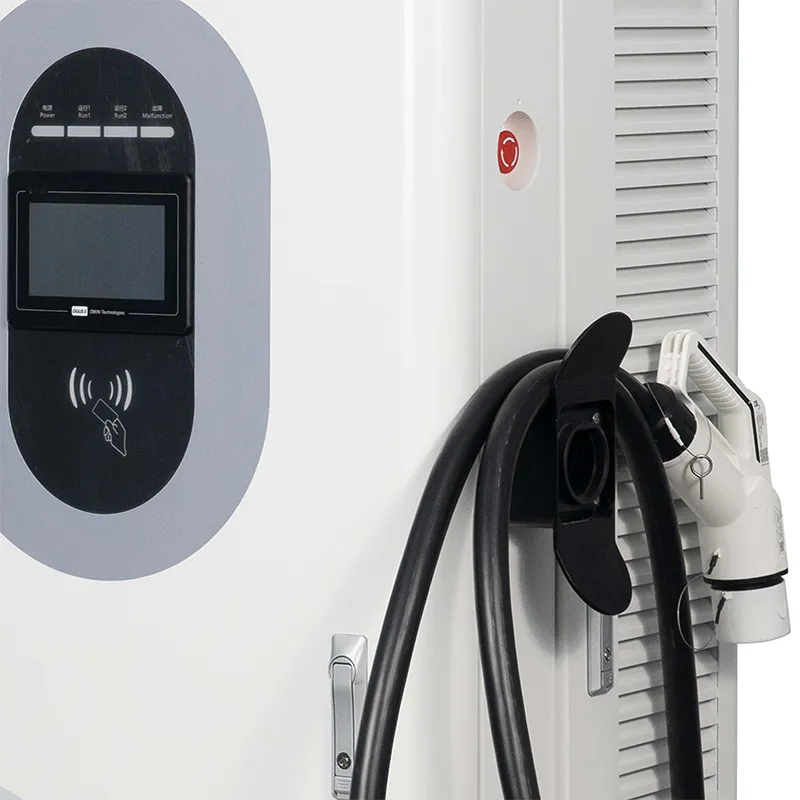

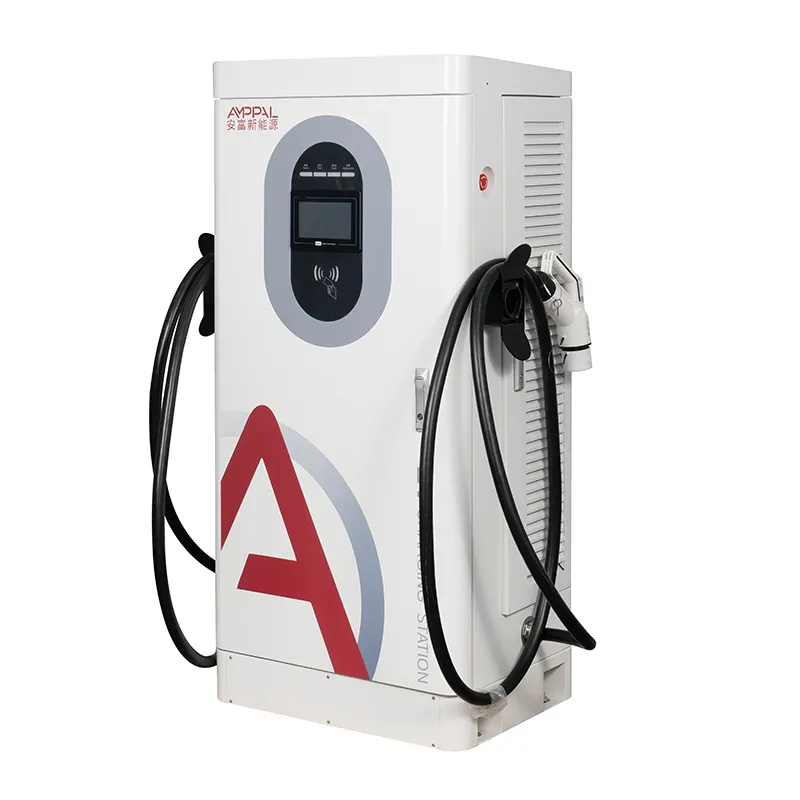

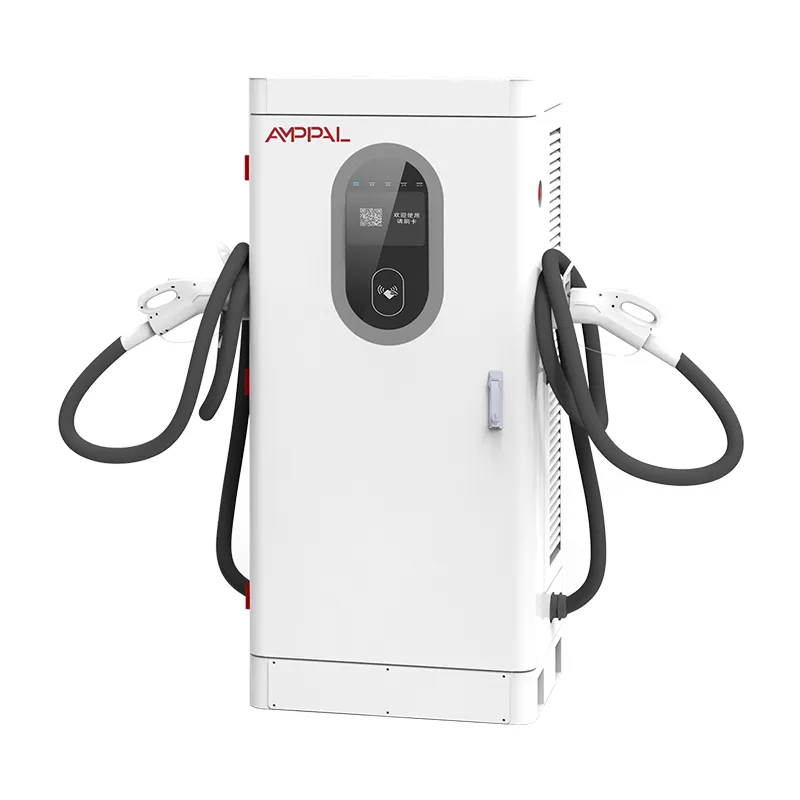

80kW visoko učinkovit vgrajeni hitri polnilnik enosmernega toka za vozne parke komercialnih električnih vozil

Polnilnik z močjo 80 kW, ki vaš transformator obravnava kot najemnika

Vsaka kilovatna ura, ki jo ta polnilnik potegne iz transformatorja na vašem spletnem mestu, prispe kot čist, dobro delujoč izmenični tok – to je inženirska odločitev za AF-DC-80-Y-B-O-4-H in zato ta 80kW integrirani hitri polnilnik enosmernega toka sodi na kontrolni seznam za uporabnost in ne na lov za ugodno ponudbo. Faktor moči je ≥0,99, skupno harmonično popačenje pa ≤5 %, kar redko vidite pri poceni uvoženih izdelkih.

Zakaj je to pomembno na papirju? Transformator, ki napaja polnilnik s slabim faktorjem moči, prenaša dodatni jalovi tok, deluje topleje in vaš račun za elektriko lahko vključuje stroške jalove energije, na katere vas nihče ni opozoril.

Omara je dimenzij 1620 x 750 x 560 mm, nazivne moči 80 kW, izhodne napetosti 200-1000VDC s konstantno močjo od 300 do 1000V. Gradimo ga v Yueqingu v Zhejiangu, kjer omrežne kode resno obravnavajo kakovost električne energije. Ta stran pojasnjuje, kaj številke pomenijo za vašo operacijo.

Pet načinov, kako se vložek PF ≥0,99 izplača sam

Brez kazni za jalovo moč: pri PF ≥0,99 je polnilnik videti kot uporovna obremenitev števca, zato vam komunalna podjetja, ki zaračunavajo kVA ali jalovo energijo, nimajo česa zaračunati.

THD ≤5 % ohranja skupne transformatorje hladne: harmonični tokovi, ki bi krožili v transformatorju in nevtralnem ožičenju, so zmanjšani na delček tistega, kar proizvedejo nizkocenovni polnilniki.

Enostavnejša odobritev priključitve na omrežje: veliko javnih služb zahteva deklaracije o harmonikih in faktorjih moči za napeljave z enosmernim tokom; naša poročila o preskusih zajemajo oboje pri polni obremenitvi.

Sosedom prijazno delovanje: hotel ali pisarna, ki si deli podajalnik, ob začetku polnjenja ne bo videla utripajočih luči ali ponastavitve elektronike.

Daljša življenjska doba sredstev na lokaciji: manj jalovega toka in manj harmonikov pomeni, da transformator, kabli in stikalne naprave delujejo hladnejše in se starajo počasneje.

Vrhunska 95-odstotna največja učinkovitost: ista močnostna stopnja SiC, ki čisti vhod, porabi manj energije kot toploto.

Tehnične specifikacije

Spletna mesta, kjer vas harmoniki spravljajo v težave

Poslovni parki v Nemčiji in Franciji, kjer en skupni transformator 630 kVA napaja pisarne, CNC stroje in polnilnike na eni zbiralki.

Hoteli v Turčiji in Grčiji, kjer se gostje pritožujejo nad utripajočimi lučmi, če polnilec ne deluje pravilno na istem podajalniku kot kuhinja.

Flotni depoji v Združenem kraljestvu in na Nizozemskem poganjajo 8–20 polnilnikov, kjer je kopičenje harmonic v številnih enotah resnično tveganje.

Strehe nakupovalnih centrov v ZAE in Savdski Arabiji, kjer električna ekipa pregleda vsak profil obremenitve, preden podpiše najemno pogodbo.

Občinske garaže v Mehiki in Braziliji, kjer komunalno podjetje pregleda kakovost električne energije, preden odobri komercialno tarifo.

Znotraj Power Stage: PFC, Harmoniki in Load Bank

Usmernik enosmernega polnilnika pretvarja izmenični tok v enosmerni, naiven usmernik pa črpa tok samo v ozkih impulzih blizu napetostnega vrha. Ti impulzi so harmoniki - tok pri 250 Hz, 350 Hz, 450 Hz in več - ne opravljajo nobenega koristnega dela. AF-DC-80-Y-B-O-4-H uporablja aktivni sprednji del (PFC), ki oblikuje vhodni tok v gladek sinusni val v fazi z napetostjo.

Druga stopnja pretvori ta čisti enosmerni tok v 200–1000 VDC, ki ga vozilo želi, konstantno moč od 300 do 1000 V. Tovornjak z napetostjo 800 V in limuzina z napetostjo 400 V se približata nazivni moči 80 kW na ravnem delu svoje krivulje polnjenja.

Vedenje lahko preverite sami: naša poročila o preskusih navajajo THD in PF pri 25 %, 50 %, 75 % in 100 % obremenitvi, ker je polnilnik, ki je videti čist samo v prostem teku, ničvreden. Pošljite nam enočrtni diagram spletnega mesta in transformator kVA in naši inženirji bodo ocenili vpliv obremenitve – običajno v enem dnevu.

Certifikati in testne točke za njimi

Imamo UL, CE, CB, TUV in CCC; vprašajte in po e-pošti vam bomo poslali ustrezne datoteke potrdil za to enoto.

Vsaka serija je vžgana 48 ur pri polni obremenitvi, pri čemer se beležijo temperature v modulih, konektorjih in induktorjih PFC.

Kakovost električne energije je preverjena na serijo na kalibrirani banki obremenitve, pri čemer sta PF in THD zajeta na štirih točkah obremenitve.

Varnostni komplet (13 funkcij) je v skladu z EN IEC 61851-1:2019 in 61851-23:2014.

Omare imajo preverjen IP54, vzorci v razpršeni soli so zadržali 96 ur; delovno območje je od -25C do +50C.

Od pločevine do brega tovora: proizvodna pot

Faza 1: jeklena pločevina je lasersko rezana, luknjana in upognjena na linijah, povezanih s FANUC, pred praškastim lakiranjem.

Faza 2: vzorec iz vsake šarže premaza vstopi v komoro za razprševanje soli, medtem ko se proizvodnja nadaljuje.

Faza 3: vhodne stopnje in PFC plošče, zgrajene na liniji AC; napajalni moduli na enosmernem vodu - ločene postaje.

Faza 4: vhodni pregled modulov SiC, filtrov EMI, konektorjev in merilnih komponent.

Stopnja 5: ročno ožičenje s sponkami z nadzorom navora in vizualni pregled vsakega spoja.

Faza 6: za 48 ur pri 40C okolja se iz minute v minuto beležijo PF, THD, učinkovitost in stabilnost komunikacije.

7. stopnja: prenapetost vdelane programske opreme, preizkus OCPP 1.6j na našem strežniku, nato končno preverjanje kakovosti napajanja v banki obremenitve.

Faza 8: pakiranje in paletiranje; fotografije pred pošiljanjem prispejo v vaš nabiralnik, preden se kontejner naloži.

Preverjanje skladnosti: ali je ta omara prava?

Izberite AF-DC-80-Y-B-O-4-H, ko si vaše spletno mesto deli transformator z drugimi obremenitvami, vaše podjetje zahteva izjave o kakovosti električne energije ali če nameščate več enot, katerih harmoniki bi se kopičili. Če je vaš upravitelj nepremičnine že označil faktor moči v prejšnjem projektu, ta model konča ta pogovor.

Ta polnilnik ni za vas, če ima spletno mesto namenski transformator z veliko prostora, vaš pripomoček nikoli ne preverja harmonikov in preprosto želite najcenejšo 80kW ohišje, ki polni avtomobile. Prav tako je napačna izbira, če potrebujete seje manj kot 30 minut za 800 V taksije; povečati na 120kW ali 160kW.

Niste prepričani? Pošljite enočrtni diagram in oceno transformatorja. Izračunamo harmonično višino in vam iskreno povemo, ali ena, dve ali šest enot ustreza vašemu podajalniku brez nadgradnje.

Posel s tovarno je boljši od posla s posrednikom

Vaša tehnična vprašanja o zasnovi PFC in omrežnih kodah gredo naravnost k našim inženirjem v Yueqingu, ne prek nabiralnika prodajalca.

OEM/ODM iz enega obrata: barva po meri, logotip, privzete nastavitve vdelane programske opreme in vaša lastna konfiguracija zaledja, vse narejeno v tovarni.

Zaloge sestavljajo v 15-20 delovnih dneh; naročila po meri trajajo približno 7-10 dni dlje.

Sprejeta poskusna naročila iz 1 enote za nove trge; cena zabojnika za 10+ enot.

Garancijske dele pošlje DHL/FedEx v 48 urah po odobrenem zahtevku; oddaljena diagnostika teče prek povezave OCPP.

Zaboji, zabojniki in carinski dokumenti

Vsak zaboj vsebuje poročilo o kakovosti električne energije serije, pa tudi enoto – datoteko, ki jo bosta morda želela vaš carinski posrednik in pregledovalec komunalnih storitev. Omara tehta približno 300 kg; zaboj iz vezanega lesa doda 60-80 kg, 10-14 zabojev pa ustreza zabojniku 40HQ.

Velja FOB Ningbo ali Šanghaj, razen če vam je ljubši CIF, CFR ali DDP. Diagram palete se izda pred pakiranjem, tako da je tovornjak mogoče predhodno rezervirati.

Papirologija, poslana z naročilom: komercialni račun, seznam pakiranja, potrdilo o poreklu, datoteke CE/TUV in poročilo PF/THD.

Pogoji storitve: kaj dve leti dejansko zajemata

Dveletno obdobje za module, krmilnik in stopnjo filtriranja. Odsek PFC je del, ki se tiho razgradi na poceni enotah; naš je izrecno pokrit.

Potrjeni zahtevki dostavijo rezervne dele kurirju v 48 urah - običajno 3-5 delovnih dni po vsej Evropi.

Posodobitve vdelane programske opreme in parametrov, posredovane na daljavo prek OCPP - za večino težav nikoli ni potreben obisk spletnega mesta.

Prve namestitve prejmejo video klic za zagon - ozemljitev, ožičenje in seznanjanje zaledja pregledajo v živo.

Predlagana rutina: filtri se čistijo vsakih 6 mesecev, sponke se vsako leto ponovno navijejo in vhodna valovna oblika se ponovno preveri, ko se nova bremena pridružijo zbiralki.

Opombe pri namestitvi: Napačno ali pravilno

Napačno: pristanek tega polnilnika na podajalnik, ki je že preobremenjen s harmoniki motornega pogona, nato pa enoto krivimo za težave na mestu. Desno: najprej izmerite dohodno valovno obliko; naši inženirji interpretirajo posnetek in po potrebi zmanjšajo velikost.

Napačno: ob predpostavki, da nevtralni vodnik nikoli ne prenaša toka na trifaznem napajalniku. Desno: THD ≤5 % ohranja nevtralno obremenitev majhno, vendar mora biti AC vhod še vedno povezan v skladu z navodili - 4-žilni ali 5-žilni, kot je določeno.

Napačno: Pogon enote iz majhnega generatorja brez preverjanja zmogljivosti. Desno: generator, ki napaja ta vhod PFC, potrebuje stabilno napetost in frekvenco; potrdite, da je ocenjen za zagon in stalno obremenitev.

Napačno: preskočite letno preverjanje navora, ker se enota nikoli ne sproži. Desno: ohlapen priključek pod 80kW se počasi segreva; 15-minutni pregled je cenejši od stopljenega ušesa.

Napačno: Če verjamete, da je PF ≥0,99, lahko prezrete druge obremenitve spletnega mesta. Pravilno: polnilec je čist, vendar transformator še vedno služi vsemu drugemu na zbiralki.

Zgodbe operaterjev: Kaj so številke naredile zanje

Logistični park na Nizozemskem je oktobra 2025 namestil šest enot AF-DC-80-Y-B-O-4-H na skupni transformator 630 kVA, ki napaja tudi hladilnico. Njihov svetovalec je izmeril THD na točki skupnega spajanja: 4,9 % pri šestih delujočih polnilnikih v primerjavi z 11 % pri dveh cenejših enotah, ki sta jih preizkusila. Njihova pritožba: vratni tečaji so lahki glede na težo vrat.

Hotelska veriga v Turčiji je opremila štiri enote v Bodrumu in Antalyi. Njihova aplikacija za priključitev na omrežje je bila uspešno opravljena brez harmonične študije, ker so bila priložena poročila o preskusih. Vodja operacij ugotavlja, da se ponoči s krova bazena sliši 65 dB hrupa ventilatorja.

Trgovec na drobno v Mexico Cityju je na streho postavil dve enoti, ki napajata tudi banko tekočih stopnic. Ekipa za elektriko v nakupovalnem središču je zavrnila polnilnika dveh drugih znamk zaradi kakovosti električne energije; ta je opravil pregled v enem tednu. Oprijem: stranska plošča QR hitro zbira prah.

pogosta vprašanja

V: Kaj točno pomeni THD ≤5% v praksi?

O: Skupno harmonično popačenje vhodnega toka ostane pri polni obremenitvi na ali pod 5 % osnovnega. Praktično polnilec doda malo harmoničnega onesnaževanja električnemu sistemu vašega mesta – precej znotraj meja uporabnosti.

V: Ali bo ta polnilnik sprožil kazni mojega električnega omrežja za jalovo moč?

O: Ne. Pri faktorju moči ≥0,99 je reaktivna komponenta zanemarljiva, zato komunalna podjetja, ki zaračunavajo jalovo energijo ali nizek faktor moči, nimajo podlage, da bi vam jo zaračunali.

V: Ali potrebujem ločen harmonski filter ali enoto za korekcijo faktorja moči?

O: Ne, aktivni sprednji del znotraj omare omogoča oboje. To je smisel izbire tega modela namesto polnilnika s pasivnim usmernikom.

V: Ali lahko deluje iz dizelskega generatorja?

O: Da, če ima generator stabilno napetost in frekvenco znotraj okna AC380V ±15 % in ima dovolj zmogljivosti. Potrdite velikost generatorja pri nas, preden se zavežete.

V: Ali se vrednost PF meri pri polni obremenitvi ali samo v prostem teku?

O: Pri polni obremenitvi in ​​tudi pri 25%, 50% in 75% obremenitvi. Poročilo o seriji prikazuje vse štiri točke - zahtevajte ga.

V: Katere dokumente za priključitev na omrežje nudite?

O: Certifikati CE/TUV, poročilo o preskusu kakovosti električne energije s krivuljami PF in THD ter angleški podatkovni listi. Ti zajemajo večino pregledov javnih služb v Evropi, na Bližnjem vzhodu in v Latinski Ameriki.

V: Ali čistejša energija stane več?

O: Aktivna stopnja PFC doda nekaj stroškov komponente v primerjavi s poceni usmernikom - vendar je to malo poleg izognjenih kazni, nadgradenj transformatorjev in servisnih klicev.

V: Ali lahko poganjam 80kW pri 230V enofazni?

O: Ne, to je trifazna enota, ki zahteva AC380V ±15%. Za enofazna mesta si raje oglejte naše stenske polnilnike DC do 40kW.
