Hitri polnilec DC EV z močjo 60 kW vse v enem za komercialne flote

Kaj je ta polnilnik in kaj zahteva od vašega omrežja

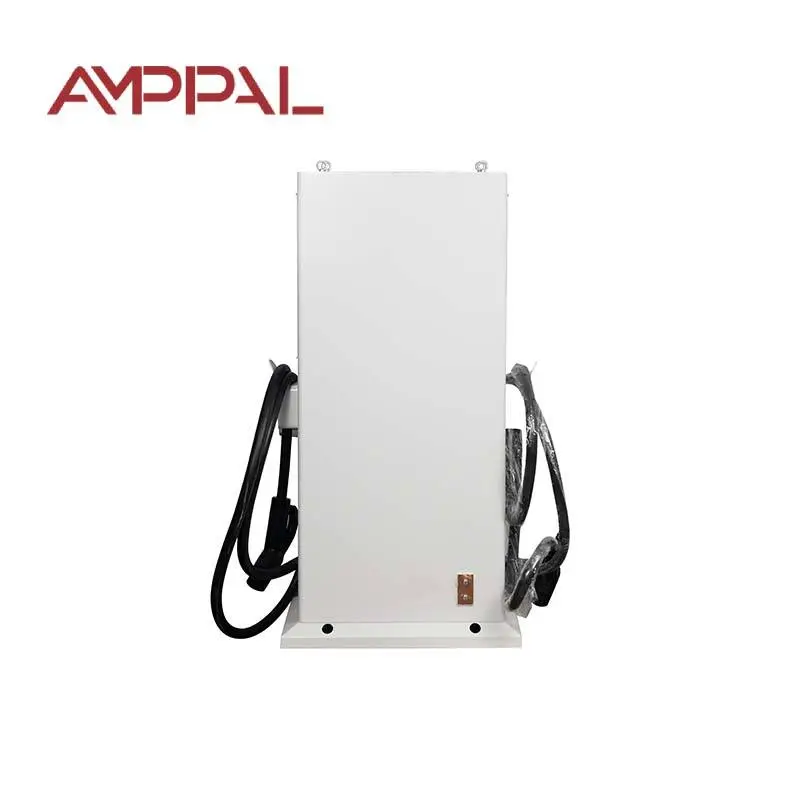

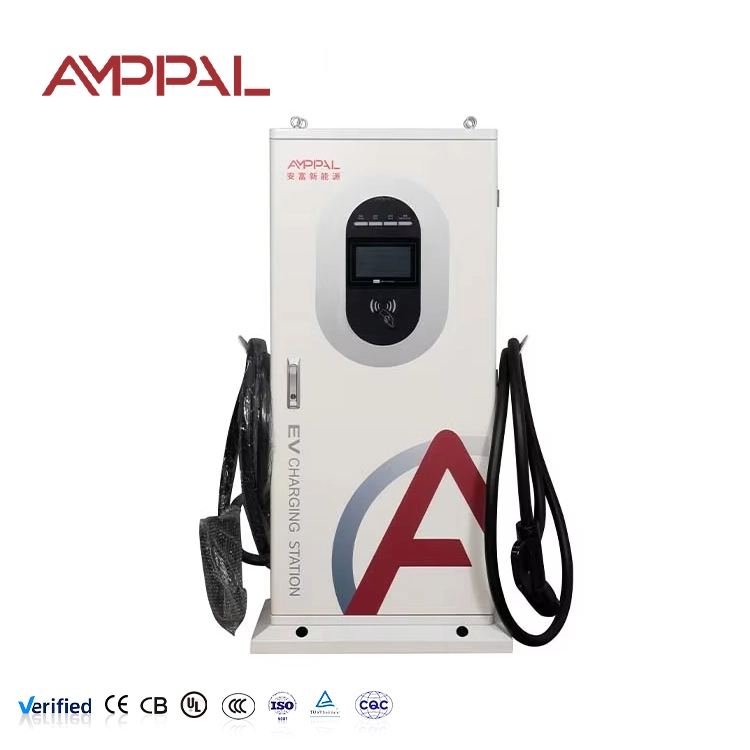

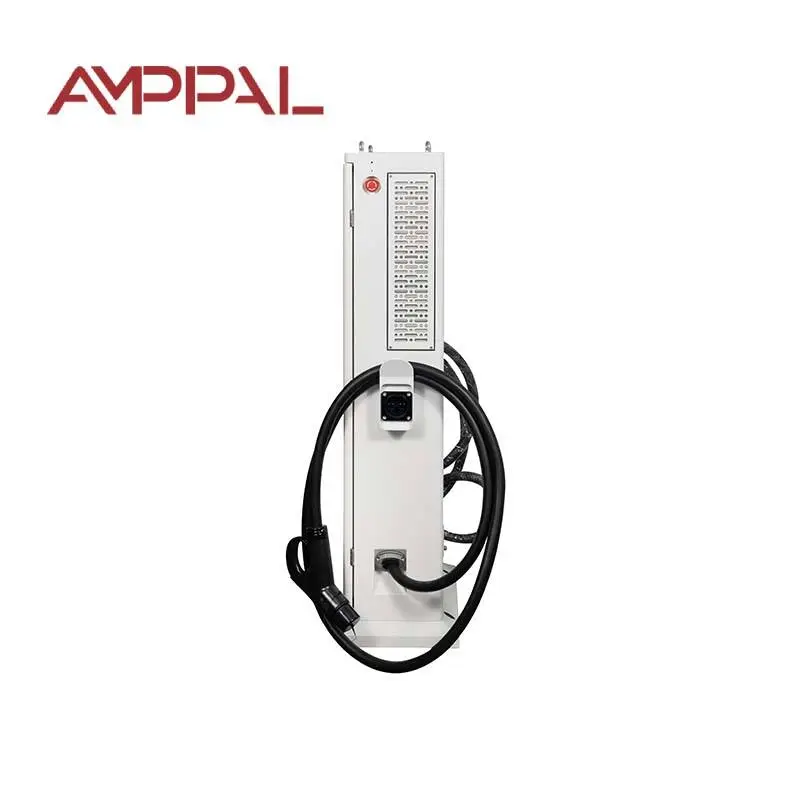

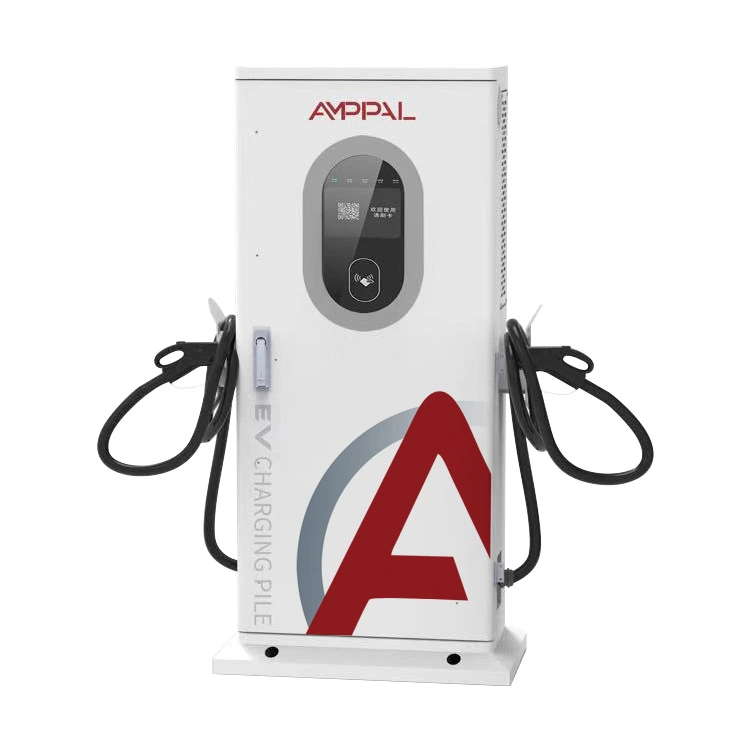

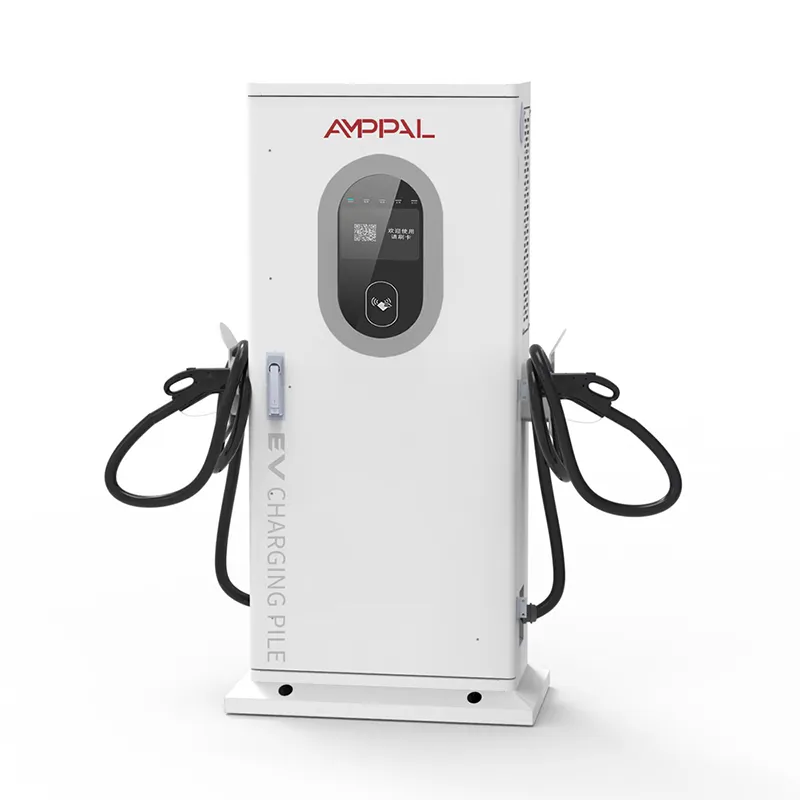

Preden kupite polnilnik z močjo 60 kW, se le redko pojavi vprašanje, ali lahko napolni avto - vprašanje je, kaj bo naredil z vašim transformatorjem, vašim faznim ravnovesjem in vašo obremenitvijo. AF-DC-060-Y-B-O-3/4/5-H je talni integrirani hitri polnilnik DC velikosti 1517 x 650 x 300 mm, vključno z osnovo, ki zagotavlja 60kW prek 200-1000VDC pri do 133A iz enega AC380V +/- 15% trifaznega vhoda.

Pri polni obremenitvi porabi približno 90 A na fazo - točna številka je odvisna od lokalne napetosti in faktorja moči. To število, pomnoženo s tem, koliko enot deluje hkrati, je prava specifikacija vašega projekta.

Zakaj načrtovalci lokacije izberejo to 60kW enoto

Obvladljiv apetit: približno 90 A na fazo pomeni, da ena enota pogosto ustreza obstoječi storitvi 100 A, zaradi česar so gradbena dela majhna.

Največji izhodni tok 133 A doseže kombije in lahke tovornjake, ne le avtomobile – tokovni razpon je tisto, zaradi česar se 60 kW počuti hitro za večja vozila.

OCPP 1.6/2.0 s kljukicami za upravljanje obremenitve: krmilnik mesta omeji skupno moč mesta in enote zaporedja - kako stisnete šest polnilnikov na transformator velikosti štirih.

95-odstotna najvišja učinkovitost pomeni, da se manj kupljene energije pretvori v toploto omare, več pa doseže baterijo.

Tanek steber 1517 x 650 x 300 mm – šest enot obdaja steno dvorišča, ne da bi dominirale na mestu.

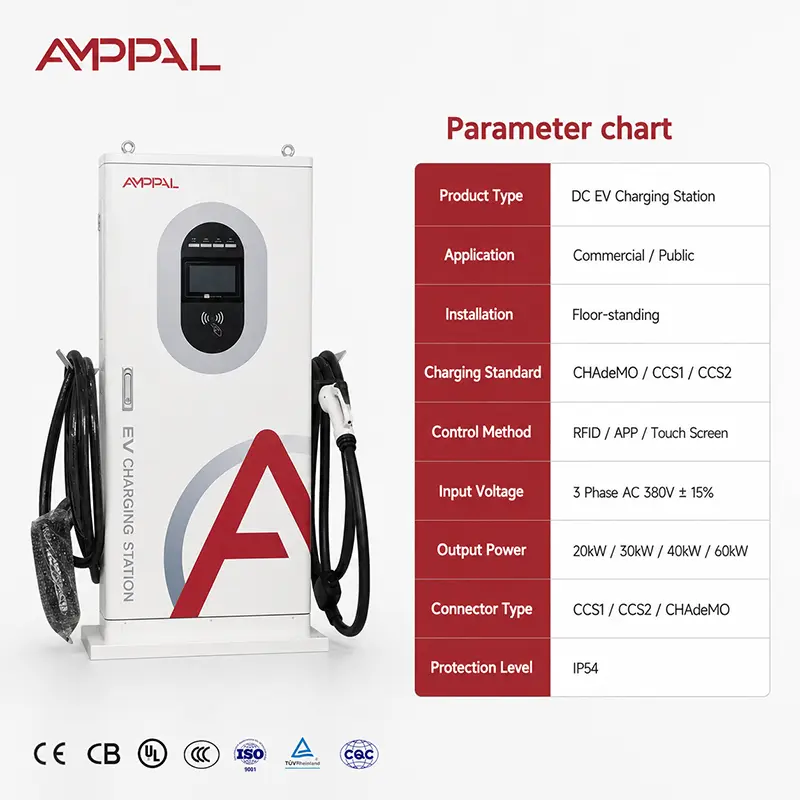

Tehnične specifikacije - 60kW, AF-DC-060-Y-B-O-3/4/5-H

Pet lokacij, kjer si 60 kW zasluži

Območja avtocestnih storitev: 20-40-minutne seje ustrezajo 60 kW, dve enoti na smer pa ohranjata premikanje čakalnih vrst brez obveznosti omrežja 120 kW.

Vozlišča za taksije in prevoze: 60kW obrne taksi v približno odmoru za kavo, 133A pa pomaga večjim kombijem z e-klicem.

Logistična skladišča z dostavnimi vozili: polnjenje med izmenami pri 60kW z baterijami 30–60 kWh.

Preddvorja z več enotami, ki se spreminjajo od pilotne do popolne zgradbe: začnite z dvema, dodajte pare, ko se izkoriščenost poveča - isti model, ista matematika mreže.

Hibridna mesta s sončno energijo in shranjevanjem: polnilnik porabi 60 kW med sončnim oknom in duši ponoči prek upravljanja obremenitve.

Kako se enota pogovarja z vašim omrežjem

Vhodna stopnja je trifazni usmernik z aktivno korekcijo faktorja moči, tako da je poraba toka blizu idealne črte: 60.000 W deljeno s 380 V, koren tri, učinkovitost in faktor moči – v praksi približno 90 A na fazo. To številko shranite za pomožno aplikacijo in preverjanje odklopnika.

Izhod je nadzorovan za vsako vozilo: enota se pogaja o napetosti z BMS in uravnava tok do 133 A, ko ga sprejme baterija. Krivulje polnjenja se izravnajo blizu vrha, tako da dva avtomobila, ki končata skupaj, potegneta vsak manj kot 60 kW – dejansko povpraševanje je običajno pod vsoto na tablici, zaradi česar so dejavniki sočasnosti legitimni.

Za mesta z več enotami je povezava OCPP pomembnejša od strojne opreme: krmilnik nastavi omejitev mesta - recimo 240 kW v šestih enotah - in enote si to dinamično delijo. To lahko zmanjša vaš transformator za en korak velikosti in vaše povpraševanje se napolni z njim.

Dokazi o skladnosti in tovarniških preskusih

Nabor skladnosti: CE in TUV za Evropo, CB za mednarodne razpise, CCC doma, UL na zahtevo za projekte v ZDA.

Testiranje prahu in brizganja IP54 poteka v naši komori; ocena se testira, ne ugiba.

96-urni vzorec solnega razpršila iz vsake proizvodne serije ščiti obalna in industrijska mesta pred okvarami premaza.

Vsaka enota zaključi 24-urno izgorevanje pri polni obremenitvi pri 40 C; učinkovitost pod 94 % pomeni predelavo, ne pošiljanje.

Merilnik enosmernega toka je kalibriran glede na sledljivo referenco; certifikat je priložen napravi.

Znotraj tovarne: Kako se sestavi enota s 60 kW

Jekleno pločevino prebijajo, režejo in zgibajo s CNC stroji in laserskimi rezalniki, nato pa prašno lakirajo.

Vzorci slanega razpršila se vzamejo iz serije in testirajo 96 ur pred začetkom sestavljanja.

AC vhodni del in 60kW DC stack sta zgrajena na ločenih linijah z orodji z navorom.

Nadzorna plošča, merilnik enosmernega toka in komunikacijski modul OCPP 1.6/2.0 so povezani po dokumentiranem urniku.

Vdelana programska oprema je utripana; celotna izhodna pot 133 A je preverjena glede na elektronsko obremenitev, ne na baterijo.

Pred 24-urnim zgorevanjem pri polni obremenitvi pri 40 C potekata hladna in toplotna komora.

IP54 tesnila, uvodnice in tesnila vrat so pregledani; sledi šestsmerno pršenje vode.

Certifikat o kalibraciji izdan, enota zapakirana.

Vodnik za načrtovanje mesta: Od 2 enot do 6

Začnite s transformatorjem. Dve enoti pri polni obremenitvi potrebujeta skupaj približno 180 A na fazo - običajno transformator 100 kVA z višino ali obstoječa storitev, če ima vaše spletno mesto že trifazno zmogljivost. Štiri enote: približno 360 A na fazo, kar vas potisne do transformatorja 160–200 kVA.

Ne določajte velikosti za aritmetiko tablice z imenom. Faktor simultanosti 0,6–0,8 je realističen, ker se seje naravno razmikajo; upravljanje obremenitve vam omogoča, da načrtujete bližje dejanskemu vrhuncu. Pomembna je tudi uravnoteženost faz: dodajajte enote eno za drugo in izmenjujte faze, da bo spletno mesto ostalo uravnoteženo – neuravnoteženo spletno mesto plača večje izgube in sproži moteče napake.

Nazadnje, pristojbina za povpraševanje: komunalna podjetja zaračunajo najvišjo 15-minutno konico v mesecu posebej. Šest enot, ki potegnejo 360kW za eno okno, stane pravi denar mesečno, ne enkrat. Sončna energija med polnilnim oknom in skromen medpomnilnik baterije zmanjšata ta vrh; povezava OCPP je tisto, kar krmilniku omogoča, da to naredi samodejno.

Zakaj uvozniki uvrstijo AMPPAL v svoj ožji izbor

Vzorčna naročila so poslana v 3-5 delovnih dneh; kontejnerske pošiljke odidejo 15-20 delovnih dni po potrditvi naročila.

Ni minimumov, ki presegajo eno vzorčno enoto; količinska cena se začne pri 10 kW, modeli s 30/40/60 kW pa lahko potujejo v enem zabojniku.

Prilagajanje: vaš logotip, vaša barva laka, vaša plačilna aplikacija, vaše oznake.

Ob vsaki pošiljki zagotovimo račun, seznam pakirnic, certifikate CE/TUV, poročila o preskusih in potrdilo o poreklu.

Zapisi, ki jih lahko preverite: več kot milijon enot od leta 2014, več kot 200 postaj, ki jih upravlja sam AMPPAL, in 500 tekočinsko hlajenih enot pri projektu zelenega vodika NEOM v Savdski Arabiji.

Pogoji izvoznega pakiranja in tovora

Vsak zaboj zavzema eno mesto na paleti: lesen okvir na štirismernem podstavku, blokiran s peno do odtisa in ovit proti vlagi za oceansko nogo. Polnilni kabel je zvit in pritrjen, tako da je konektor zaščiten.

Približno deset zabojev ustreza 20-metrskemu zabojniku, približno 24 pa 40-metrskemu high-cubeu v kombinaciji s stenskimi modeli. Vsaka pošiljka je med nakladanjem fotografirana.

Ponujamo možnosti EXW Yueqing, FOB Ningbo in CIF-to-port; špediterji v Ningbo dobro poznajo zaboje AMPPAL.

Storitve in podpora po dostavi

Vsaka enota ima dve leti garancije. Na lokaciji s šestimi enotami priporočamo, da imate en rezervni modul lokalno, namesto da se zanašate na letalski prevoz vsakič, ko se kaj pokvari.

Rezervni deli na zalogi 8+ let: zasloni, sklopi pištol, ventilatorji, filtri, nadzorne plošče - večina prispe v enem tednu.

Oddaljene posodobitve vdelane programske opreme in konfiguracijska podpora OCPP 1.6/2.0 prek e-pošte ali WhatsApp z odgovorom v istem dnevu.

Vključena je pomoč pri načrtovanju lokacije: naši inženirji pregledajo vašo velikost transformatorja, razpored kablov in fazni načrt, preden naročite več.

Kontrolni seznam za letni servis: čiščenje filtra vsake 1-3 mesece, navorne povezave letno, četrtletni pregled nastavitev upravljanja obremenitve.

Pasti pri namestitvi (napačno/prav)

Napačno: domneva, da rotacija faze ni pomembna, ker se enota popravi sama. Desno: preverite vrtenje L1-L2-L3 pred vklopom; vzvratno vrtenje povzroči napako na enoti in lahko poškoduje vhodno stopnjo.

Napačno: priključitev vseh novih enot na isto fazo, da bo ožičenje preprosto. Desno: razdeli enote po fazah; uravnoteženo spletno mesto preprečuje neprijetne izlete in plačuje nižje izgube.

Napačno: dimenzioniranje napajalnega kabla točno glede na nazivno moč odklopnika. Desno: upoštevajte padec napetosti po dolžini delovanja - pod AC380V +/- 15 % na sponkah, enota zmanjša zmogljivost ali napake.

Napačno: zagon polnilnika iz prenosnega generatorja med delom v omrežju. Desno: uporabite stabilno trifazno napajanje; premik frekvence generatorja zmede vhodne zaščite.

Napačno: omogočanje vseh šestih enot brez omejitve mesta. Desno: omejitev upravljanja obremenitve OCPP nastavite na realno zmogljivost transformatorja - to je razlika med transformatorjem 200 kVA in 400 kVA.

Poročila lastnika mesta

Logistični operater v Selangorju v Maleziji (julij 2025) je začel z dvema enotama na servisu 100 kVA za svoja dostavna vozila. Pravi, da izhod 133A napolni njegove kombije s 60 kWh v približno eni uri med relacijami – in zgornja meja upravljanja obremenitve ni pomenila nadgradnje transformatorja. Njegova pritožba: začetna nastavitev OCPP z zaledjem tretje osebe je zahtevala dve podporni seji, da se je zgladila; zdaj na zahtevo vnaprej konfiguriramo zaledje v tovarni.

Območni operater v Zaragozi v Španiji (oktober 2025) upravlja štiri enote na avtocestnem postajališču in opazil je, da se je njegov strošek zmanjšal za 23 %, potem ko so naši inženirji določili omejitev na 240 kW. Njegov primež: v prvem mesecu je vse štiri pustil na samodejnem načinu in dve enoti sta končali v istem 15-minutnem oknu, pri čemer je dosegel vrh – nastavitve zamaknjenja so to popravile.

Razvijalec lokacije v Monterreyu v Mehiki (februarja 2026) je načrtoval dvorišče s šestimi enotami s transformatorjem 300 kVA in sončno energijo. Njegove povratne informacije po treh mesecih: delovni list za fazno ravnovesje je rešil predelavo - njegov prvi električar je postavil tri enote na eno fazo. Njegova opomba: čas zagona zaslona na dotik, ki traja približno 20 sekund, se zdi dolg v čakalni vrsti; posodobitev vdelane programske opreme ga zmanjša na manj kot 10.

Pogosta vprašanja - Načrtovanje omrežja, transformatorjev in več enot

V: Koliko toka črpa ena 60kW enota iz omrežja?

O: Približno 90 A na fazo pri polni obremenitvi, odvisno od lokalne napetosti in faktorja moči; natančna številka je na imenski tablici in v priročniku za namestitev.

V: Ali lahko poganjam eno 60kW enoto na obstoječi trifazni napeljavi 100A?

O: Pogosto da, če nič težkega ne deli te storitve in je tek dovolj kratek, da se prepreči padec napetosti; naj električar najprej preveri proste kapacitete.

V: Koliko 60kW enot lahko podpira transformator 200 kVA?

O: Približno štiri pri polni hkratni obremenitvi ali pet do šest z zgornjo mejo upravljanja obremenitve okoli 240–260 kW in realističnim razmikom seje.

V: Kaj je strošek povpraševanja in kako me doleti?

O: Komunalne storitve zaračunajo največje 15-minutno povprečno povpraševanje v mesecu posebej; šest enot z močjo 360 kW za eno okno vas stane mesečno. Site caps, osupljive in solarne/baterijske britje.

V: Ali polnilnik podpira upravljanje obremenitve z drugimi znamkami?

O: Prek OCPP 1.6/2.0 enote poslušajo krmilnik mesta; vozni parki različnih znamk delujejo, če krmilnik vsem govori OCPP.

V: Ali lahko dodam enote pozneje, ne da bi ponovno naredil električno zasnovo?

O: Načrtujte razpored transformatorjev in kablov za končno štetje od prvega dne; kasnejše dodajanje enot je mehanska namestitev in sprememba krmilnika.

V: Ali ta enota deluje s sončno energijo in baterijami na mestu?

O: Da - zaračunava se iz vsega, kar dobavi spletno mesto, in OCPP krmilniku omogoča, da prednostno določi sončno energijo in porabo omrežja v največjih tarifnih oknih.

V: Zakaj izhod 133 A, ko ima enota samo 60 kW?

O: Ker se izhodna napetost spreminja 200-1000 VDC; pri 450V 60kW polnilec potrebuje približno 133A. Ta trenutna ocena je tisto, zaradi česar je hiter za vozila razreda 400 V.
