14 kW AC EV polnilec za hotele in poslovne zgradbe

Kaj 150 mm stolp spremeni na vašem spletnem mestu

Vzemite kateri koli podstavek za izmenični tok, ki ste ga videli na evropski ulici in je običajno globok približno 240 mm. Ta je 150 mm. Tistih 90 mm se sliši trivialno, dokler ne stojite med dvema parkirnima prostoroma in poskušate ohraniti prehod prazen.

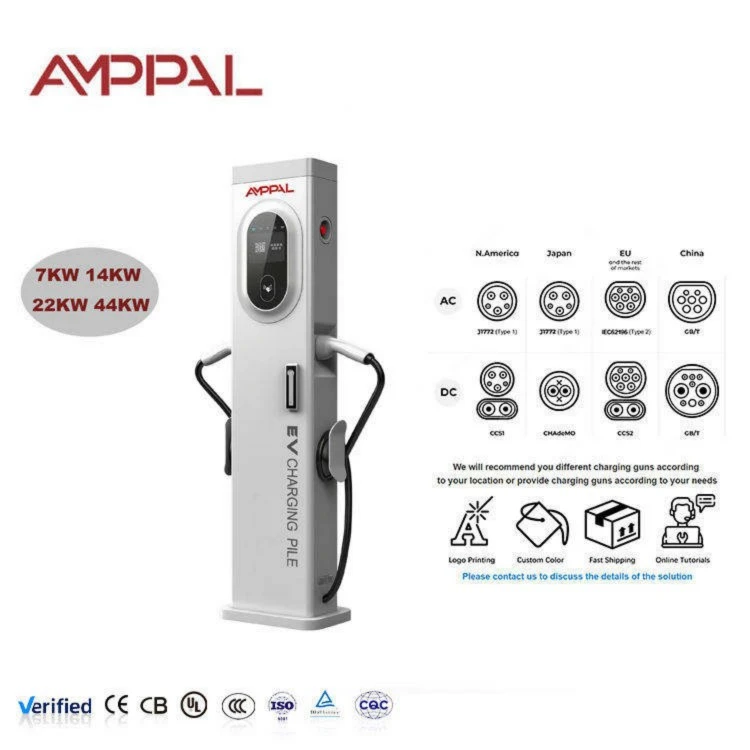

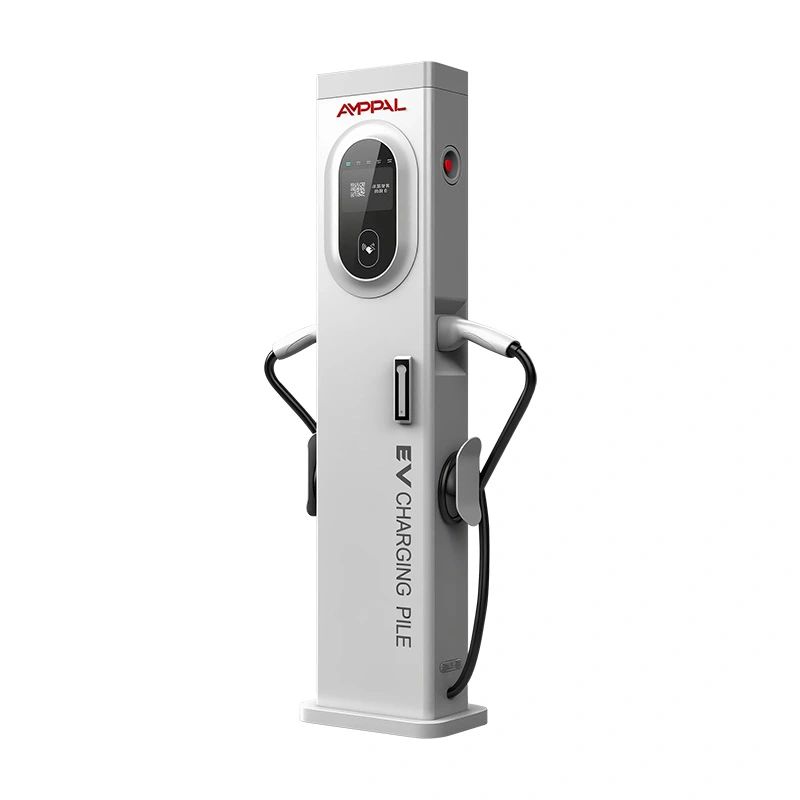

14kW AC EV Charger za hotele in poslovne zgradbe (AF-AC-014-Y-A-0-4-JA-P) je steber 300 x 150 x 1400 mm, ki nosi dve pištoli tipa 2, ocenjeno 16 A + 16 A na 380 VAC trifazno napajanje, s 5-palčnim barvnim zaslonom na dotik na vrhu. Ovojnica obstaja, da reši eno težavo: kam gre polnilec, ko ni na voljo stene in širokega otoka?

Operaterji ga uporabljajo na traku med dvema odprtinama, vzdolž robov pločnikov, kjer širša omara ne bi bila odobrena, in v garažah, kjer stebri žrejo vsak prosti meter. Samo polnjenje je standardno AC; odtis je značilnost.

Pet izplačil polovice debelega stebra

Globina 150 mm sprosti poti za invalidske vozičke in nihanja vrat, ki bi jih 240 mm podstavek blokiral; to je dimenzija, ki odloča o uspešnosti ankete spletnega mesta.

Dve vtičnici tipa 2 (16A+16A) omogočata, da se dva avtomobila polnita iz ene napajalne točke, kar približno podvoji prepustnost droga z eno pištolo.

Stolp je visok 1400 mm s 5-palčnim zaslonom v višini oči na prometnem območju.

Zaščita IP54 in delovno območje od -20 °C do +50 °C pokrivata ulično vreme brez zavetja ali nadstreška.

OCPP 1.6J z Ethernetom, 4G in WiFi se pridruži obstoječi zaledni pisarni brez nove programske opreme.

Vsaka enota ima certifikat CE in ima 2-letno tovarniško garancijo, s 15-20 delovnimi dnevi dobave iz naše tovarne Zhejiang.

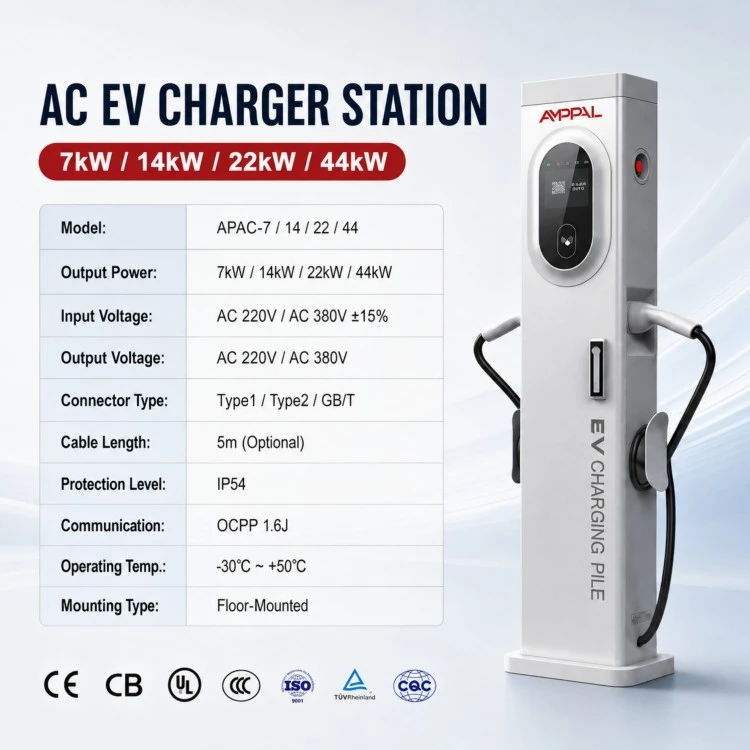

Tehnične specifikacije

Spletna mesta, kjer se zaračuna vsak centimeter

Ulični zalivi v starih evropskih mestih, kjer je pločnik preozek za 240 mm omaro; 150 mm stolp objame robnik.

Parkirne vrste s sprednjo stranjo: en stolp na skupnem pasu služi dvema nasprotnima vrstama.

Večnadstropna parkirišča z ozkimi zavoji; profil ohranja vidne črte odprte za voznike in kamere.

Hotelska in pisarniška dvorišča, kjer krajinski arhitekt zavrača zajeten podstavek ob vhodu.

Začasna mesta dogodkov: eno sidrno podnožje M12, dve topovi in ​​napajalnik 380 V je mogoče naročiti v enem dnevu.

Zastopstva pred dvorišči, ki čez noč dopolnijo predstavitvena električna vozila, ne da bi se odpovedali parkiranju v razstavnih prostorih.

Kako stolp služi dvema voziloma iz enega stolpca

Trifazni napajalnik 380VAC +/-15% vstopi skozi osnovno ploščo in pristane na odseku DIN-letev znotraj stebra, kjer ga postaja razdeli v dve vtičnici. Vsaka pištola je ocenjena na 16 A na fazo; vdelana programska oprema omejuje skupno moč pri nazivni tablici 14 kW in si ta prostor deli med obema avtomobiloma.

Priključite prvi avto in počrpa ves proračun. Začnite drugo sejo in stolp znova uravnoteži tok med obema vtičnicama, ne da bi prekinil prvo; zaslon prikazuje kW in kWh vsake seje v realnem času.

Zaslon na dotik deluje po principu vstavi in ​​polni, medtem ko OCPP 1.6J prenese vsak zapis transakcije v tvoj strežnik prek Etherneta, 4G ali WiFi. Če omrežje pade, se seja nadaljuje in posname nalaganje posnetkov pozneje.

Certificiranje in testi za njim

Skladnost CE z direktivami o nizki napetosti in elektromagnetni združljivosti, ponovno preverjena pred pošiljanjem vsake proizvodne serije.

100 % enot prestane dielektrično testiranje visoke stopnje in preverjanje kontinuitete ozemljitve na zadnji liniji.

Toplotno kroženje od -30 °C do +70 °C po IEC 60068 na vzorčenih enotah, plus 96-urni test slanega pršenja za obalne instalacije.

48-urno neprekinjeno delovanje pri polni obremenitvi s spremljanjem toka, temperature in stabilnosti komunikacije v živo.

Komponente so skladne z RoHS in REACH, tovarna pa uporablja sistem vodenja kakovosti ISO 9001:2015.

Vhodni pregled zajema vsako serijo priključkov; ohlapna vtičnica tipa 2 je najpogostejša okvara na terenu, ki jo opazimo v stolpih AC.

Od ploščatega jekla do 1,4-metrskega stebra: osem korakov

Laserski razrez: plošče so razrezane na CNC laserjih na točen profil stolpa, tolerance do 0,1 mm.

Upogibanje in oblikovanje: CNC stiskalnica zloži lupino stebra in točkovni zvari zaklenejo šiv.

Robotsko varjenje na rokah FANUC združi osnovni nosilec in uvodnico za kabel; enak postopek se uporablja na naši enosmerni liniji.

Površinska obdelava: tristopenjska čistilna in končna linija ščiti lupino pred montažo.

Predmontaža: DIN letev, kontaktorji, naprava za diferenčni tok in merilni modul so nameščeni in pritegnjeni v skladu s specifikacijo.

Elektronika: zaslon, komunikacijska plošča in napajalna plošča so nameščeni in povezani.

Nalaganje vdelane programske opreme in preverjanje skladnosti z OCPP: vsaka enota je registrirana in seznanjena s testnim strežnikom pred pakiranjem.

Končni QC in pakiranje: Hi-pot test, vizualni pregled in kartonsko pakiranje zaprejo linijo; standardna naročila odidejo v 15-20 delovnih dneh.

Je 14 kW prava izbira za vaš odtis?

Stolp s 14 kW si zasluži, kjer je omejitev fizična. Če je vaše spletno mesto široko odprto zemljišče z betonskim otokom, pripravljenim za standardni podstavek, kupite cenejšo 240 mm omaro; tanek profil vam ne kupi ničesar.

Prav tako je napačno orodje, ko avtomobili ostanejo osem ur ali več. Nočno parkiranje voznega parka je bolje postreči s 3,5-7kW stenskimi omaricami za delček cene, saj se 14kW povrne samo, ko vozila čez dan vozijo in izstopajo.

Izberite ga, ko lahko preštejete centimetre: ozek sredinski trak, robnik s strogim pravilom odmika ali garaža, kjer bi širša omara stala parkirno mesto. Če dva avtomobila s približno 7 kW vsak ustreza vašemu času bivanja, je to prostorsko najučinkovitejši način za dostavo.

AMPPAL v primerjavi s standardnim podstavkom 240 mm

Odtis: 150 mm v primerjavi s približno 240 mm globine pomeni, da stolp prestane raziskave lokacije, ki zavračajo podstavek.

En dovod, dva avtomobila: eno samo trifazno vezje služi obema pištolama namesto dveh ločenih naprav.

Dokazi o preskusih: CE, 100 % hi-pot, 96-urni slani sprej in 48-urno izgorevanje so dokumentirani na serijo, ne le zahtevani v brošuri.

Nakupni pogoji: standardni modeli od MOQ 1 enota, dobavni rok 15-20 delovnih dni, 2-letna garancija, rezervni deli preko DHL/FedEx.

Prilagajanje: logotip, začetni zaslon in blagovno znamko kabla je mogoče spremeniti; izvozne programe smo poslali v več kot 40 držav, vključno z ZAE, Savdsko Arabijo, Kazahstanom, Nemčijo in Mehiko.

Pakiranje in pošiljanje: Prenos stolpcev na spletno mesto

Vsak stolp je v celoti sestavljen v eni izvozni škatli velikosti približno 350 x 220 x 1460 mm s penastimi kotnimi bloki; bruto teža je približno 45 kg, vključno s kompletom sider in kabelskimi uvodnicami.

Kartoni gredo štiri na paleto, zaviti v skrčljivo folijo z zaščito robov; 40-čeveljski zabojnik drži približno 60 stolpov na paletah ali do 80 naloženih na tla.

Standardni pogoji so FOB Ningbo ali Šanghaj ali obrat EXW. Vsaka pošiljka vključuje komercialni račun, pakirnico, nakladnico, potrdilo o poreklu in izjavo CE o skladnosti; pomorski prevoz do Rotterdama ali Jebel Alija običajno traja 30-40 dni.

Podpora, ki spoštuje vašo časovnico namestitve

2-letna garancija za proizvodne napake, šteto od pošiljanja in ne od zagona, za katero nam monterji pravijo, da poenostavlja zahtevke.

24-urni odziv na tehnične karte, z video diagnostiko, tako da lahko vaš električar še isti dan opravi popravilo.

Rezervni deli DHL/FedEx iz našega centralnega skladišča; hitro premikajoče se predmete, kot so zasloni na dotik in kabelske uvodnice, odpremo v 2 delovnih dneh.

Papir najprej RMA: pošljite fotografije in serijsko številko enote, mi pa se odločimo med zamenjavo ali popravilom, preden karkoli pošljete nazaj.

Za uvedbe na več mestih predlagamo en komplet za vzdrževanje na 20 stolpov, ki jih imate na zalogi, tako da zamenjave na terenu nikoli ne čakajo na carini.

Ravnanje na kraju samem: napačno ali pravilno

Napačno: montaža stolpa tako, da se kabel ovija proti prehodu. Desno: usmerite steber tako, da oba kabla izstopata stran od voznega pasu.

Napačno: napajanje stolpa iz premajhnega tokokroga, ker je samo AC. Desno: velikost podajalnika za obe pištoli skupaj; trifazni odklopnik 32 A z vodniki 6 mm2 je varno izhodišče, nato pa preverite glede na lokalno kodo.

Napačno: ethernetni kabel napeljite v isti cevi kot napajalni kabel. Desno: ločeni kanali, vsaj 30 cm narazen, da zaščitite omrežno povezavo pred motnjami.

Napačno: prekrivanje zaslona na dotik z nalepkami ali znaki. Desno: prikaz mora biti čist; 5-palčni zaslon je operaterjev edini lokalni vmesnik.

Napačno: ob predpostavki, da garancija krije vandalizem. Desno: takoj prijavite škodo s fotografijami in serijsko številko; 2-letna garancija pokriva proizvodne napake, tako da hitreje ko to dokumentirate, hitreje ukrepamo.

Kaj poročajo vodje gradbišč po sezoni

Upravljavec parkirišča v Dubaju je postavil 12 teh stolpov vzdolž robnika, za katerega je občina menila, da je preozek za standardne podstavke. Po osmih mesecih 45°C poletij je en zaslon na dotik razvil utripanje, ki smo ga v okviru garancije zamenjali v enem tednu. Njegov povzetek: steber je tanek, vendar se ni upognil, majal ali pregrel.

Nemška hotelska skupina je stolp standardizirala za parkirišče na dvorišču, potem ko je arhitekt zavrnil širšo omaro. Njihova ena pritožba: antena 4G pade na eno palico znotraj dvorišča, zato zdaj naročajo različico WiFi/Ethernet in jo napeljejo na stikalo v stavbi.

Savdski izvajalec je kupil prvo serijo 20 za razvoj mešane rabe. Montaža sidra je njegovim električarjem prvi dan vzela dve uri na stolp in manj kot eno uro po ogledu predloge za vrtanje; od takrat so naročili še tri serije.

Pogosto zastavljena vprašanja

V: Ali se res lahko na 14kW stolpu polnita dva avtomobila hkrati?

O: Da, obe vtičnici sta pod napetostjo in postaja si deli proračun 14 kW; en sam avto dobi celoten proračun, ko je sam.

V: Kakšno oddaljenost potrebuje stolp od robnika ali stene?

O: Pred vtičnicami naj bo približno 600 mm delovnega prostora; približno 200 mm stransko zadostuje za kabelsko zanko.

V: Ali tanki stolp potrebuje betonske temelje?

O: Podnožje sidra M12 na betonski plošči 300 x 300 mm je standardno; na asfaltu dobavimo nadometni nosilec.

V: S katerim priključkom je dobavljena postaja?

A: Dve vtičnici tipa 2 s 4,5 m kabla kot standard; ta AC model ne ponuja CCS.

V: Ali lahko stolp deluje na enofazno napajanje?

O: Ne, zahteva 380VAC trifazni; za enofazna mesta si oglejte naše 3,5-7kW stenske AC postaje.

V: Kako deluje obračunavanje brez plačilnega terminala?

O: OCPP 1.6J posreduje tarife in daljinski zagon/ustavitev vaši zaledni pisarni ali platformi za gostovanje, medtem ko zaslon prikazuje podatke o seji lokalno.

V: Kakšen je rok za naročilo zabojnika?

O: 15-20 delovnih dni za standardne modele po potrditvi naročila in pologu.

V: Ali je zaslon berljiv na neposredni sončni svetlobi?

O: Je 5-palčni barvni LCD z nastavitvijo svetlosti na prostem; v ostrem opoldanskem soncu pomaga senčna napa, ki jo ponujamo kot možnost.
