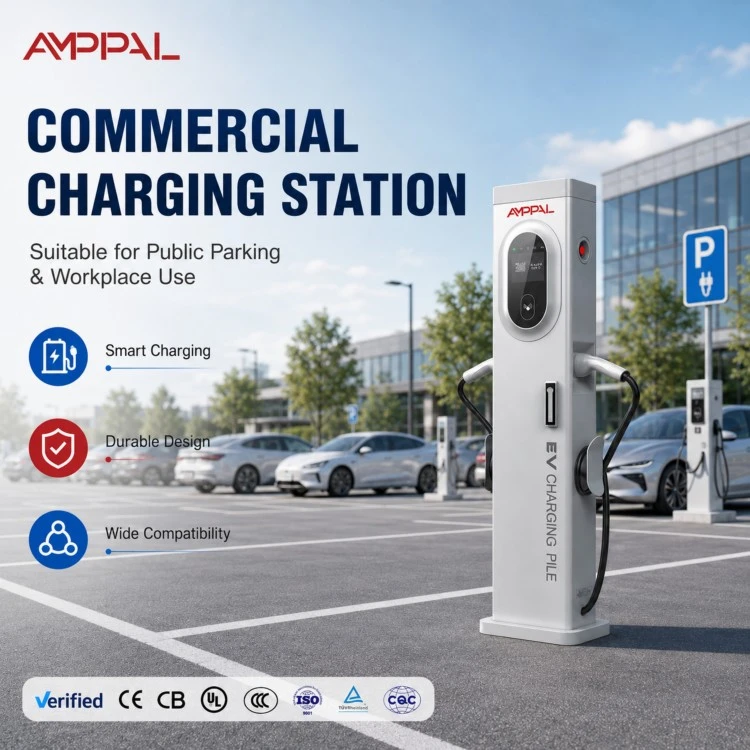

44kW tanki stolpni dvojni AC polnilnik za električna vozila za komercialna parkirišča

Vprašanje o 44 kW je panelno vprašanje

Večina polnilnikov AC z dvojno pištolo odpove na papirju, preden odpove na terenu. Napaka ni polnilnik; to je prvo električarjevo vprašanje: kaj ima panel dati?

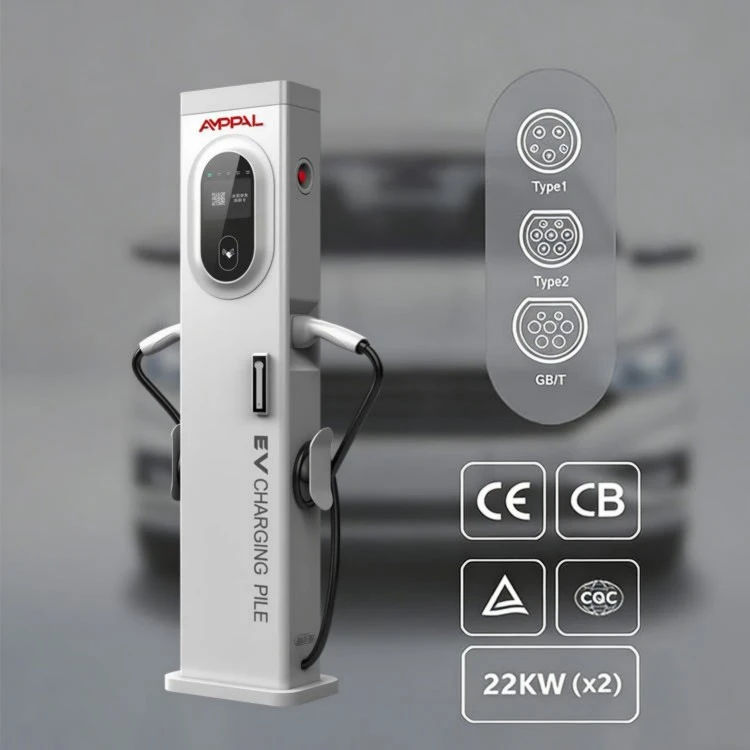

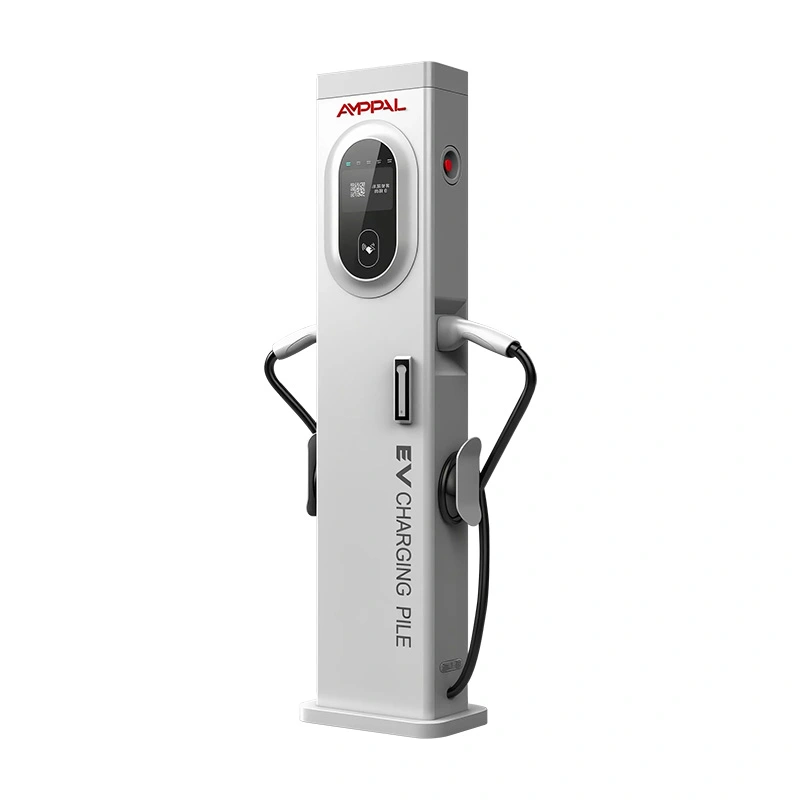

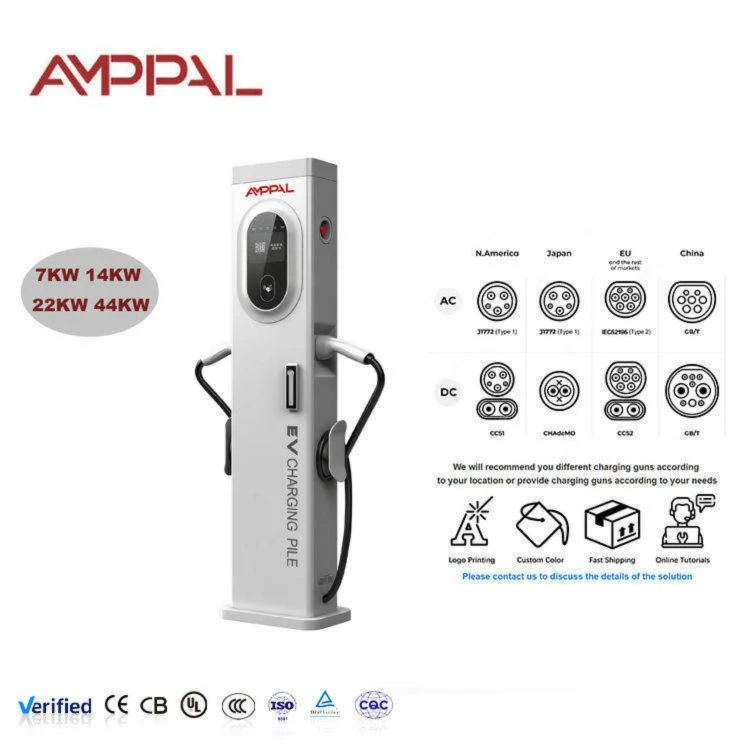

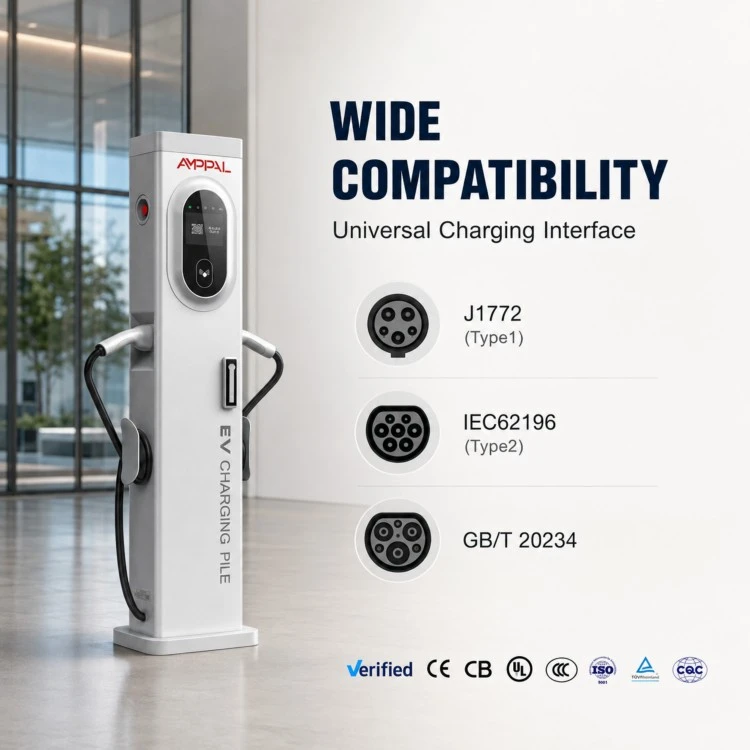

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) nosi dve topovi tipa 2 pri 32A+32A na 380VAC trifaznem napajanju, iz stebra 300 x 150 x 1400 mm s 5-palčnim zaslonom na dotik. Vsaka vtičnica lahko porabi približno 21kW; par se skupaj približa tablici z imenom 44kW.

Ta stran je napisana za osebo, ki podpisuje električne risbe. Če ste to vi, preberite spodnjo matematiko podajalnika, preden se zaljubite v list s specifikacijami.

Dobra novica je, da je matematika preprosta in javna: volti, amperi in kvadratni koren. Slaba novica je, da tega nihče ne počne na dan, ko prispejo polnilniki. Naredite to zdaj, na papirju, preden je zabojnik rezerviran.

Kaj polna obremenitev 32A+32A pomeni za vaše spletno mesto

Dva avtomobila, oba pri 32 A na fazo: vaš podajalnik mora prenesti približno 64 A na fazo v istem trenutku ali pa se odklopnik navzgor sproži v najslabšem možnem času.

Načrtujte transformator: vsak stolp doda do 44kW priključne moči; deset stolpov pomeni 440kW, preden ne štejete razsvetljave in HVAC.

Velikost kabla se začne pri 16 mm2 bakra na fazo za kratek čas in raste z razdaljo; 25 mm2 ali 35 mm2 je običajno za teke, daljše od 50 metrov.

Delovanje odklopnika: trifazni odklopnik 80 A ali dve enoti 40 A z eno na pištolo daje paru prostor za višino brez motečih izklopov.

Fazno ravnovesje je stranska prednost: trifazno breme 32A+32A je prijaznejše do omrežja kot trije enofazni 7kW polnilniki, zloženi na eno fazo.

Če spletno mesto ne more zagotoviti polne obremenitve, lahko upravljanje obremenitve OCPP 1.6J omeji stolp z nižjim proračunom, medtem ko ostane prostor za pozneje.

Toplota je del proračuna: 44 kW, ki deluje več ur, ogreje sobo s paneli, zato načrtujte prezračevanje pred prvim poletjem.

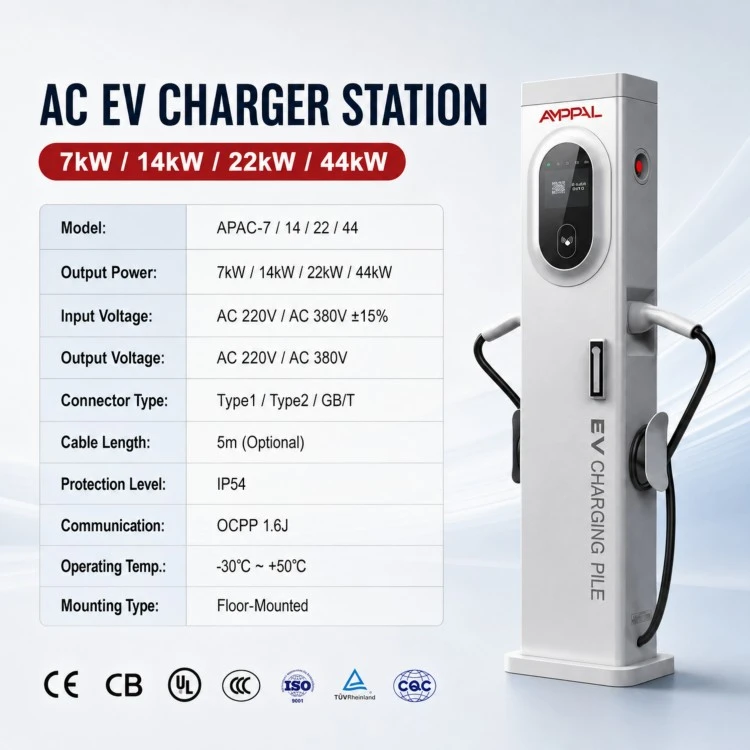

Tehnične specifikacije

Primeri uporabe, ki upravičujejo zmogljivost 44 kW

Odlagališča, kjer kombiji med izmenami parkirajo eno do tri ure; 44 kW na ležišče spremeni čas izpada v uporabno območje.

Postajališča za taksije in vozlišča za prevoze, kjer se vozniki hitro menjajo in se zadržujejo manj kot dve uri.

Preddvorišča s postajališči za tovornjake za dostavna vozila in lahka gospodarska vozila do 3,5 tone.

Skladiščni doki, kjer si vrsta stolpov deli eno transformatorsko sobo.

Vozni parki za najem električnih vozil, ki morajo med najemi obrniti avtomobile brez čakanja čez noč.

Stanovanjski bloki s trifazno napeljavo, kjer je 44 kW največja AC moč, ki jo razdelilnik dovoljuje na napajalniku.

Parkirišča na letališčih in postajah, kjer jutranja naglica priključnih hibridov potrebuje hitro dolivanje pred odhodom.

Branje pretoka moči: od plošče do vtiča

Napajanje zapusti razdelilno ploščo na trifaznem napajalniku in vstopi v stolp skozi osnovno uvodnico. V notranjosti postaja meri vsako pištolo neodvisno, tako da tablica z imenom 44kW ni ena ogromna vtičnica, ampak dva tokokroga 32A, ki si delita eno ohišje.

Ko se priklopi en avto, lahko uporabi vseh 32 A lastne pištole. Ko prispe drugi avto, oba potegneta do 32A; stolp ohranja dve seji ločeni za obračunavanje, OCPP 1.6J pa poroča o energiji vsakega priključka posebej.

Merjenje po vtičnicah je pomembno za razdeljeno obračunavanje: najemnik A plača za pištolo 1, najemnik B za pištolo 2 in strežnik nikoli ne pomeša obeh skupnih vrednosti v kWh.

Ena past, ki jo je vredno poimenovati: znižanje vrednosti. Če je podajanje šibko, se odklopnik sproži, namesto da bi se stolp upočasnil. Zgornja meja vdelane programske opreme je nadzorovana alternativa, zato se o proračunu odločite pred ožičenjem, ne po prvem potovanju.

Zapisi o kakovosti, ki jim inženir lahko zaupa

Upošteva se skladnost z direktivama o nizki napetosti in elektromagnetni združljivosti, datoteka pa se ponovno preveri vsakič, ko se stopnja moči spremeni.

Vsaka postaja je preizkušena z visoko zmogljivostjo in ozemljitvena, preden zapusti linijo - pri 32 A na pištolo ni rezerve za dvomljivo pot do tal.

Ogrevanje pri polni obremenitvi: stolp z močjo 44 kW je 48 ur neprekinjeno testiran na gorenje pri toku z imensko tablico, z zabeleženimi temperaturami v ohišju.

Vzorčeni stebri izvajajo termične cikle IEC 60068 med -30 °C in +70 °C, plus 96 ur solnega razpršila na zaključku.

Zbiralni in konektorski spoji, preizkušeni na navor; ohlapni zaključki so klasičen vzrok toplotnih okvar v visokonapetostni izmenični prestavi.

Nabava komponent sledi RoHS in REACH znotraj sistema ISO 9001:2015; Obseg CCC, TÜV, UL in CB obstaja na ravni obrata.

Zaporedje sestavljanja osmih postaj

Lasersko rezana lupina, toleranca 0,1 mm, na CNC liniji.

Prepogibanje in šivno varjenje telesa stolpa.

FANUC robotsko varjenje osnovne plošče in nosilcev uvodnic.

Trostopenjsko čiščenje in končna obdelava površine.

Visokotokovni odsek: zbiralke, kontaktorji in stikalna naprava z nazivno močjo 32 A so nameščena in zategnjena.

Merjenje in elektronika: števci kWh na vtičnico, komunikacijska plošča in 5-palčni zaslon na dotik.

Nalaganje vdelane programske opreme in skladnost OCPP se izvajata proti testnemu strežniku.

Preizkušanje vzorca obremenitve, hit-pot, vizualni preizkus, nato pakiranje. Izdelava poteka 15-20 delovnih dni.

Priročnik za določanje velikosti: Kdaj 44kW ustreza (in kdaj ne)

Kupite stolp z močjo 44 kW, ko imata transformator in plošča že dovolj prostora ali ko načrtujete električni sistem iz nič in ga lahko pravilno dimenzionirate. Dodatna zmogljivost v primerjavi z modelom s 14 kW je resnična le, če jo lahko zagotovi vir.

Preskočite ga, če je vaše spletno mesto napajano z enofaznim tokom 32 A; stolp bi upravljal z delčkom njegove ocene in plačal za zmogljivost, ki je ne morete uporabiti. Preskočite tudi, ko avtomobili parkirajo čez noč za osem ur več; 7-11kW AC stane manj in je manjša pri življenjski dobi baterije. In če je vaše stalno parkiranje voznega parka s strogimi urniki, najprej potrdite dovoljeno zmogljivost povezave distributerja; nekatere regije omejijo polnjenje z izmeničnim tokom na mesto.

Če je plošča tesna, vendar je povpraševanje resnično, je pošten odgovor upravljanje obremenitve: naj OCPP omeji stolpe zdaj in dvigne omejitev, ko mesto raste. Ta načrt deluje s tem stolpom, ker vdelana programska oprema sprejema oddaljeno omejitev toka.

AMPPAL proti nizkocenovnim dvostrelnim tekmecem

Realna zmogljivost 32A+32A: nekateri nizkocenovni stolpi oglašujejo 44kW, vendar so dobavljeni s kontaktorji 16A; na ploščico z imenom natisnemo oceno za pištolo.

Neodvisno merjenje po vtičnicah za razdeljeno obračunavanje, ne pa en sam števec.

OCPP 1.6J prek Etherneta, 4G in WiFi, tako da stolp združuje sisteme za upravljanje obremenitve in gostovanje.

Dokazi o preskusih: rezultati toplotnega delovanja pri polni obremenitvi, dnevniki navora in razpršene soli so na voljo na serijo.

Komercialni pogoji: MOQ 1 enota, dobavni rok 15-20 delovnih dni, 2-letna garancija, rezervni deli DHL/FedEx.

Možnosti OEM za blagovno znamko logotipa, zaslona in kabla; od leta 2014 izvaža v več kot 40 držav.

Podrobnosti o logistiki in pakiranju

Vsak stolp je v celoti sestavljen v 5-slojni izvozni škatli velikosti približno 350 x 220 x 1460 mm z vogalnimi bloki iz pene, kompletom sider in kabelskimi uvodnicami v notranjosti; bruto teža je približno 45 kg.

Štirje kartoni gredo na paleto z zaščito robov in skrčljivo folijo; 40-čeveljski zabojnik sprejme približno 60 paletiziranih stolpov ali do 80 naloženih na tla, LCL prepakiranje pa je urejeno na zahtevo.

Cene so običajno FOB Ningbo ali Šanghaj, z EXW na zahtevo. Vsaka pošiljka vsebuje račun, pakirnico, nakladnico, potrdilo o poreklu in izjavo CE o skladnosti. Konsolidirane pošiljke na Bližnji vzhod in CIS so urejene tedensko, kar skrajša tranzit za manjša naročila.

Storitev, ki se začne s ploščo

2-letna garancija od datuma pošiljanja, ki zajema proizvodne napake, vključno z visokotokovnim delom.

24-urna tehnična odzivnost; naši inženirji se redno udeležujejo klicev za zagon, da skupaj z vašim električarjem pregledajo nastavitev plošče.

Rezervni deli preko DHL/FedEx; kontaktorji, merilniki in zasloni na dotik odidejo v 2 delovnih dneh.

RMA s fotografijami in serijsko številko: zamenjava ali popravilo je potrjeno, preden se kar koli vrne.

Brezplačni podporni paket: izračun podajalnika, vrednosti navora in kontrolni seznam za zagon.

Opozorila glede ožičenja in delovanja

Napačno: ob predpostavki, da odklopnik 32A pokriva obe pištoli. Desno: določite dovod za skupno 64 A na fazo ali zaščitite vsako pištolo posebej.

Napačno: ponovna uporaba tankega kabla iz stare napeljave. Desno: najmanj 16 mm2 na fazo, povečan za dolge vožnje; preverite padec napetosti pri polni obremenitvi.

Napačno: pustite, da stolp za vedno stoji na pokrovu vdelane programske opreme, ker plošča ni bila nikoli nadgrajena. Desno: zabeležite pokrovček v dnevnik vzdrževanja in ga dvignite šele, ko je krma dokazana.

Napačno: mešanje najemnikov pištole 1 in pištole 2 na enem računu. Desno: naj bo omogočeno merjenje na vtičnico; OCPP poroča o vsakem konektorju posebej.

Napačno: ignoriranje navora po obisku servisa. Desno: letno ponovno navorne povezave zbiralke in nastavkov; toplotne okvare v AC prestavi so skoraj vedno ohlapni spoji.

Napačno: preskočite napravo za diferenčni tok. Desno: namestite 30 mA RCD v skladu z lokalnimi predpisi; stolp deluje s standardno RCD zaščito.

Inženirji objektov z lastnimi besedami

Upravitelj skladišča v Almatiju je opremil šest stolpov za 40-mestni mestni vozni park. Celoten pogovor z njegovim distributerjem je bila matematika napajalnika 64 A na fazo; ko je bila potrjena višina transformatorja, je zagon trajal en dan. Opozoril je, da oznake navora na pokrovu zbiralke svojim električarjem preprečujejo ugibanja.

Logistični operater v Guadalajari je združil stolpe s transformatorjem 250 kVA za dvajset načrtovanih zalivov. Priznavajo, da so specifikacije transformatorja presegle za en korak; dodatni stroški so bili majhni in pot rasti je zdaj brezplačna. Njihova pritožba: 5-palčni meni je globok, vozniki pa vseeno večinoma uporabljajo aplikacijo.

Upravljavec skladišča v bližini Moskve poganja stolpe z vdelano programsko opremo 11 kW, dokler se naslednje leto ne vključi drugi podajalnik. Točno tak etapni načrt smo predlagali in zato niso kupili cenejše enotarifne polnilnice.

Pogosta vprašanja: Napajanje, plošče in dvojne pištole

V: Kakšen podajalnik potrebuje en 44kW stolp?

O: Trifazni napajalnik velikosti približno 64 A na fazo pri polni obremenitvi, z vodniki 16–25 mm2, odvisno od dolžine.

V: Ali lahko obe pištoli res oddata 32A hkrati?

O: Da, vsaka pištola je ocenjena na 32 A na fazo; skupaj se približata tablici 44kW.

V: Koliko stolpov lahko podpira transformator 250 kVA?

A: okoli pet pri polni obremenitvi; z upravljanjem obremenitve OCPP lahko namestite več in omejite skupno število.

V: Ali stolp podpira upravljanje obremenitve?

O: Da, oddaljene omejitve toka OCPP 1.6J omogočajo, da platforma omeji vsak konektor.

V: Ali je ta stolp enofazni združljiv?

O: Ne, potrebuje 380VAC trifazni; za enofazna mesta si oglejte naše stenske postaje 3,5–7kW.

V: Kakšna je velikost kabla za 60-metrski tek?

A: Izračunajte padec napetosti pri 64 A na fazo; večina 60-metrskih prog pristane na 25 mm2, vendar preverite pri svojem električarju.

V: Zakaj je merjenje na pištolo pomembno?

O: Dva najemnika na enem stolpu potrebujeta ločeno skupno količino kWh za pošteno obračunavanje; stolp meri vsako vtičnico neodvisno.

V: Kakšen je pretočni čas?

A: 15-20 delovnih dni za standardne modele po depozitu, enako kot naši drugi AC stolpi; množična naročila so načrtovana po ponudbi.
