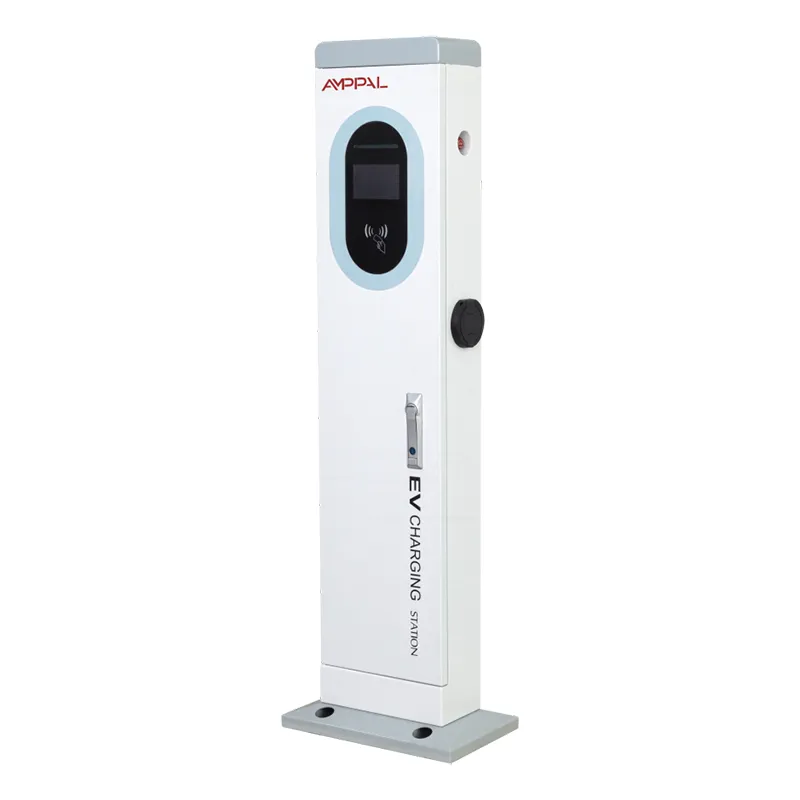

14kW polnilni stolp AC EV z dvema priključkoma za komercialna parkirišča

Dve polnilni točki na eni podlagi

Dve parkirni mesti si lahko delita en polnilni stolpec – ta ena sama odločitev je celotna zgodba tega izdelka. AF-AC-14kW je stolp velikosti 410 x 240 x 1400 mm z dvema 7kW AC pištolama, enim 5-palčnim barvnim zaslonom na dotik, enim plačilnim terminalom in enim omrežnim modulom, ki služi obema stranema.

Predstavljajte si to kot dve stenski škatli, strnjeni v en samostoječi stolpec, brez podvojenih delov. En temelj, eno ohišje, eno ohišje IP54, en 220VAC +/-20% dovod - in dva avtomobila, ki se polnita hkrati s 7kW vsak.

Za lastnike mest, ki štejejo stroške na zaliv, stolp spremeni preglednico. Drugi zaliv preneha stati skoraj toliko kot prvi. Dva ležišča, ena vzdrževalna pogodba, en komplet dokumentov - številke se nehajo podvajati.

Argument stroškov na ležišče

En temelj namesto dveh – ena betonska podloga in sidrni komplet pokrivata oba polja.

En omrežni modul, ena SIM, en zaslon – deli, ki se podvajajo na dveh ločenih polnilnikih, so tukaj v skupni rabi.

En obisk namestitve - ena posadka in ena napeljava kabla do stebra, približno polovica dela dveh enot na gradbišču.

Na proračunskih listih naših strank skupni stroški namestitve na ležišče običajno padejo za 25–35 % pod dva ločena 7kW polnilnika.

Ena vstopna točka OCPP - dva ležišča sta prikazana kot ena naprava na ozadju, zato zagon in dnevno spremljanje trajata manj časa.

Standardizirani nadomestni deli – isti zasloni, pištole in krmilne plošče se uporabljajo v naši seriji stolpov, tako da en nadomestni komplet pokriva več lokacij.

Tehnične specifikacije

Najboljša mesta za dvojni topovski stolp

Parcele v hotelih in letoviščih, kjer se dva prostora za goste običajno napolnita okoli časa odjave.

Površinske parcele nakupovalnega centra s parnimi končnimi zalivi blizu vhoda.

Parkirišča na delovnem mestu, ki združujejo oddelke za zaposlene, kjer oba avtomobila prispeta in odideta po istem urniku.

Občinska zemljišča, kjer je širina zaliva ozka in bi dva ločena stebra gneča v vrsti.

Zemljišče za stanovanje in etažno lastnino, ki služi dvema namenskima rezidenčnima zalivoma.

Kako si dve puški delita en stolp

Obe pištoli črpata iz istega 220VAC +/-20% napajanja preko ene krmilne enote. Ko se hkrati priključita dva avtomobila, vsaka pištola odda do 7kW - skupaj 14kW. Ko se priklopi samo en avto, še vedno dobi do 7kW; ta stolp ne koncentrira moči na eno samo pištolo in ne trdimo drugače.

Na 5-palčnem zaslonu sta prikazani obe seji, tako da ima vsako ležišče svoje stanje polnjenja, potek plačila in potrdilo. Ker sta obe pištoli v eni napravi, vozniku, ki plačuje s kartico ali APP, ni treba vedeti, na katerem ležišču je – seja sledi pištoli, v katero je priključen.

Oba predela poročata zaledju prek ene same povezave OCPP 1.6 ali 2.0. To pomeni en vnos naprave, eno posodobitev vdelane programske opreme in eno oddaljeno diagnostično sejo za dve parkirni mesti. Vodja z dvema ducatoma stolpov vidi dva ducata naprav na armaturni plošči, ne oseminštirideset.

Vrata kakovosti, preden se oznaka CE uveljavi

Stolp ima oznako CE v skladu z direktivama o nizki napetosti in elektromagnetni združljivosti, pri čemer se datoteka hrani za serijo modela.

IP54 preverjen s testiranjem v laboratoriju in tretjih osebah - odporen proti prahu in pljuskom, z zatesnjenimi kabelskimi vhodi.

96-urno testiranje praškastega laka s solnim razpršilom, standard za naš obalni izvozni program.

Preskušanje obremenitve z dvojno pištolo - oba izhoda delujeta s polno nazivno močjo hkrati, da dokažeta skupno obnašanje 14 kW.

Temperaturno testiranje od -20C do +50C, vključno z berljivostjo zaslona pri hladnem zagonu.

Noben stolp ne pošilja brez lastnega poročila o preskusu s serijsko številko. Certificiranje na ravni obrata zajema CCC, TUV, UL in CB.

Kako je zgrajen dvotočkovni stolp

Profil stebra 410 x 240 je lasersko rezan in luknjan na lastnih linijah, namesto da bi ga kupili.

TRUMPF stiskalnice tvorijo kolono; Roboti FANUC varijo šive.

Nanese se praškasto lakiranje, serijski vzorci pa se pošljejo na testiranje s solnim razpršilom.

Linija AC se prilega krmilni enoti, kontaktorju, zaslonu in obema pištolama s svojimi tulci.

Tesnjenje IP54 je preverjeno na kabelskih vhodih in okvirju zaslona.

Vsak stolp izvaja preskus hkratne obremenitve z dvema pištolama ter preskus plačila in omrežja.

QC zabeleži serijsko številko, rezultate testov in dokumente CE, nato pa knjiži odpremo.

Standardni dobavni rok je 15-20 delovnih dni; rezervacije kontejnerjev so potrjene pred začetkom proizvodnje.

En Dual-Gun stolp ali dva enojna polnilnika?

Dva ločena 7kW polnilnika zmagata v natanko eni situaciji: ko ležita ležišča daleč narazen, na primer na nasprotnih koncih parcele, kjer bi kabel do skupnega stolpca stal več kot ohišje druge enote.

Povsod drugje stolp zmaga z denarjem in vzdrževanjem. Dva polnilca pomenita dva temelja, dva zaslona, ​​dva omrežna modula, dve SIM kartici in dva obiska namestitve. En stolp nadomesti vse to z enim od vsakega, zato se stroški namestitve na ležišče običajno znižajo za četrtino do tretjino. Prihranek je dovolj resničen, da več naših distributerjev zdaj privzeto navaja stolpe z dvojnimi topovi, kadar koli sta dve zalivi sosednji.

Kdo ga ne bi smel kupiti: mesta z enim odsekom danes in brez načrtovanega drugega odseka – stolp z enim topom s 7 kW je cenejši; ali parcele, kjer morata dve polnilnici ostati fizično ločeni za več kot nekaj metrov. Kupite stolp, ko dva zaliva sedita drug ob drugem in tako bo tudi ostalo.

Zakaj uvozniki prenaročijo drugi zabojnik

Neposredne tovarniške cene od Zhejiang Anfu New Energy Technology Co., Ltd. v Yueqingu - ustanovljeno leta 2014, nacionalno malo velikansko podjetje.

En SKU, ki pokriva dve ležišči, kar poenostavlja uvoznikovo zalogo in usposabljanje monterja.

Certifikacijske datoteke (CE plus CCC, TUV, UL in CB), pripravljene za predajo lokalnim oblastem in javnim službam.

1.000.000+ enot, dobavljenih do leta 2024 v več kot 40 državah, s ponavljajočimi se naročili pri distributerjih v Maleziji, Turčiji in Zalivu.

Možnosti OEM in ODM - barva po meri, logotip in plačilna blagovna znamka, MOQ pa se razpravlja za vsak projekt.

Pošiljanje 1,4-metrskega stolpa brez poškodb

Zaboj je navpičen, z oporniki, zgrajenimi okoli sprednje strani zaslona in obeh tulcev. Sidrni vijaki, šablona za vrtanje in montažna oprema so v istem zaboju, tako da ima monter že prvi dan na voljo vse.

Dolžina zabojev 1400 mm je ključna številka za načrtovanje zabojev - zaboji ležijo ravno in se zlagajo, 20-ft zabojnik pa nosi približno 60-80 stolpov, odvisno od dimenzij zabojev. Naš poštni oddelek potrdi natančno število, preden rezervirate.

Privzeto navajamo FOB Ningbo ali Šanghaj; Na voljo sta EXW in CIF. Papirologija zajema račun, pakirnico, nakladnico in kopijo certifikata CE - pripravi se v roku 15-20 delovnih dni.

Pogoji storitve, ki bi jih morali kupci poznati

2-letna garancija za obe pištoli, zaslon in plačilni modul.

Rezervni sklopi pištol in zasloni, založeni za hitro odpremo – dva najpogostejša obrabna predmeta.

Oddaljena diagnostika prek 4G ali Etherneta s posodobitvami vdelane programske opreme, dostavljenimi prek zaledja.

Nasvet za osebje na gradbišču: tedensko obrišite zaslon s suho krpo in preverite, ali so kabli prepognjeni v obeh tulcih.

Uporabniški priročnik, namestitvena risba in vodnik za nastavitev OCPP so priloženi vsaki enoti.

Napake pri namestitvi, ki uničijo dober stolp

Napačno: zakopati napajalni kabel brez cevi in ​​upati, da bo preživel. Desno: napeljite kabel v napeljavi do podnožja stebra s servisno zanko za prihodnje ponovno zaključevanje.

Napačno: polivanje blazinice na oko in nato poravnavanje stolpa. Desno: vlijte na priloženo šablono in preverite nivo, preden se beton strdi.

Napačno: pustite, da oba kabla ležita čez prehod med ležišči. Desno: usmerite vsako pištolo proti svojemu ležišču, da se vozniki nikoli ne spotaknejo ob kabel druge strani.

Napačno: ob predpostavki, da pisarniški WiFi doseže oba ležišča. Desno: pred nalivanjem preverite signal na položaju stebra - ali namestite 4G SIM.

Napačno: preskočite preverjanje ozemljitve, ker je stolp videti trden. Desno: med zagonom preverite neprekinjenost ozemljitve na ozemljitveno palico ploščice.

Zgodbe operaterjev s strani Two-Bay

Upravitelj premoženja v Atenah je konec leta 2024 postavil osem stolpov v dva stanovanjska bloka, stanovalci pa so si delili štiri dvojne enote za osem zalivov. Njen zapis po šestih mesecih: en tulec za pištolo je bilo treba ponovno zategniti, stanovalci pa so se prepirali o ničemer drugem - kar se za stanovanjsko desko šteje za tih uspeh.

Nizozemski upravljavec parkirišča upravlja stolp na parkirišču P+R zunaj Utrechta - dva zaliva, en stolpec, plačilo s kartico. Njegov komentar: drugi zaliv je bil v bistvu brezplačna infrastruktura, plačali smo le dodatno pištolo. Mala pritožba je položaj zaslona: dobro stoji, neroden, če ga želite gledati iz avtomobila.

Turški distributer, ki kupuje stolpe s 14 kW za hotelske verige, je dejal, da je stolp skrajšal njegov čas namestitve na ležišče z dveh dni na enega. Njegov prijem: priložena predloga predvideva niz nivojev in dve njegovi spletni strani sta najprej potrebovali manjše izravnave.

Vprašanja o polnjenju z dvojno pištolo

V: Če dva avtomobila polnita hkrati, kakšno hitrost doseže vsak?

O: Vsaka pištola zagotavlja do 7kW hkrati, skupaj 14kW – nobeden ne strada drugega.

V: Ali lahko ena pištola zagotovi vseh 14kW?

O: Ne. Zgornja meja vsake pištole je 7 kW, tako da en avto še vedno polni do 7 kW; izberite stolp 22kW ali 44kW, če potrebujete več na vozilo.

V: Koliko parkirnih mest služi enemu stolpu?

O: Dva, eden na pištolo, idealno eden ob drugem - kabel vsake pištole doseže svoje ležišče.

V: Ali stolp potrebuje dva ločena napajalna kroga?

O: Ne - en dovod 220 VAC +/-20 % služi obema pištolama prek notranje krmilne enote.

V: Je 14kW dovolj za sodoben EV čez noč?

O: Da. 7 kW na avto doda približno 45 km dosega na uro, tako da nočna seja pokrije polno baterijo za večino osebnih električnih vozil.

V: Koliko stane na ležišče v primerjavi z dvema enojnima polnilnikoma?

O: Na tipičnih mestih so stroški namestitve na ležišče 25-35 % nižji, predvsem zaradi skupne rabe temelja, omrežnega modula in obiska namestitve.

V: Ali lahko neodvisno upravljam dve pištoli v ozadju?

O: Da – vsaka pištola je ločen priključek OCPP na eni napravi, tako da lahko določite ceno, načrtujete in poročate za vsako ležišče.

V: Kakšen je pretočni čas?

O: 15-20 delovnih dni, s celotnim paketom dokumentov in certifikatom CE, poslanim iz Ningba ali Šanghaja.
