7kW stolp polnilne postaje AC EV za stanovanjske skupnosti

Ko zid ni možnost

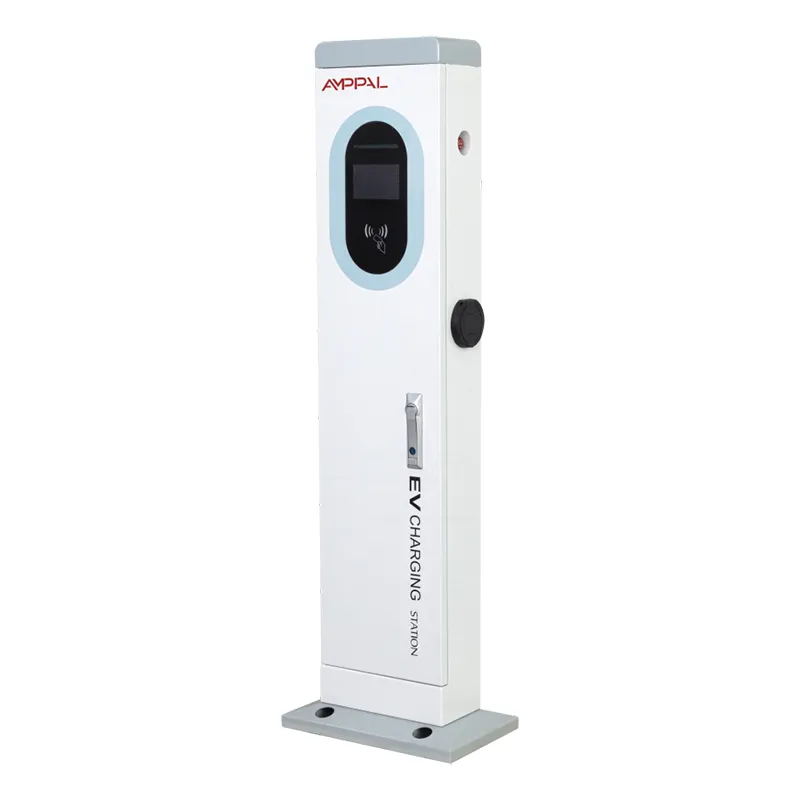

Odprta parkirišča imajo redkokdaj zid, kjer ga potrebujete. Ta vrzel je točno tisto, za kar je bil ta izdelek izdelan. AF-AC-7kW je samostojni polnilni stolp: jekleni steber 410 x 240 x 1400 mm, ki nosi eno 7kW AC polnilno točko, 5-palčni barvni zaslon na dotik ter plačilno in omrežno strojno opremo v enem zaprtem ohišju.

Namestitev je vlivanje temeljev in ne gradbeni projekt. Privijte osnovno ploščo na betonsko podlago s kompletom sider in šablono za vrtanje, ki ju pošljemo, napajajte stolp 220VAC +/-20%, povežite Ethernet ali namestite 4G SIM. Brez fasade za vrtanje, brez najemodajalčevega zidu, o katerem bi se lahko prepirali - samo zemlja, v katero lahko vlijete beton.

Za hotele, ki imajo v lasti svoja parkirišča, trgovska središča s površinskimi parcelami ali občine, ki dodajajo zalive ob ulicah, ta svoboda pogosto odloča o tem, ali se zaračunavanje pojavi v tem četrtletju ali naslednjem letu. Stenske škatle rešujejo problem polnjenja. Stolpi najprej rešijo problem lokacije.

Zakaj kupci izberejo stensko škatlo

Svoboda lokacije - stolp postavite na sredino vrste, na koncu zaliva ali med drevesa, kjer koli parkirajo avtomobili, namesto kjer koli je zid.

Ergonomija stoječe višine - pri 1400 mm je zaslon v naravni višini oči, tako da vozniki tapkajo, plačajo in odklopijo, ne da bi se sklonili ali počepili.

Enostavno rokovanje s kablom - pištola visi v višini pasu na torbici, kar je opazno bolj udobno za starejše voznike in kurirje kot nizka stenska vtičnica.

Eno zaprto ohišje - vsa elektronika je v ohišju stolpa IP54, tako da na tipičnih mestih ni potrebna ločena razdelilna omarica.

Vidno z druge strani parcele - stolp se bere kot polnjenje tukaj s 50 metrov; stenska škatla izgine za parkiranimi kombiji in vas stane vstopnih strank.

Odtis, ki raste z vami - vsak stolp v tej seriji ima isto osnovo 410 x 240, tako da lahko poznejši prehod na model z dvojno pištolo ponovno uporabite isto podlogo.

Tehnične specifikacije

Kjer si prostostoječi drog zasluži svoje mesto

Odprta parkirišča za hotele in letovišča brez fasade v bližini zalivov.

Občinski ulični in javni zalivi, kjer vrtanje v bližnje stavbe ni dovoljeno.

Parkirišča za delovna mesta na najetem zemljišču - najemnik se ne more dotikati sten, lahko pa poliva blazino.

Restavracije in maloprodajne površine z razpršenimi zalivi daleč od stavbe.

Mesta novogradenj, kjer mora biti polnjenje v živo, preden je stavba končana.

Kako stolp deluje na lokaciji

Moč teče iz vašega napajanja 220VAC +/-20 % v stolp, prek krmilne enote, iz pištole v eno vozilo z močjo do 7kW – približno 45 km dosega na uro za srednje veliko električno vozilo in polno polnjenje čez noč za skoraj vsak evropski osebni avtomobil.

Stolp poroča operaterjevemu zaledju prek Etherneta, 4G ali WiFi z uporabo OCPP 1.6 ali 2.0. 5-palčni zaslon vodi voznika skozi vklop, preverjanje pristnosti, polnjenje in prejem; podatki o seji dosežejo oblak v realnem času.

Storitev je večinoma na daljavo. Ko seja ne uspe, jo zaledje zabeleži in preberemo diagnostiko stolpa prek omrežja, preden se odločimo, ali je potreben obisk spletnega mesta.

Kaj je dejansko pomenila oznaka CE

Oznaka CE v skladu z direktivama EU o nizki napetosti in elektromagnetni združljivosti, s hranilno testno dokumentacijo za uvoznike in carinjenje.

IP54 preverjen v našem laboratoriju in s strani preizkuševalne hiše tretje osebe - zaščiten pred prahom in brizganjem iz vseh kotov.

96-urno testiranje razpršene soli na ohišju s praškastim premazom, velikosti za obalna parkirišča.

Popolno funkcionalno testiranje v nazivnem območju od -20C do +50C, preden je načrt zamrznil.

Vsaka proizvodna enota pred pakiranjem izvede preskus obremenitve ter test rokovanja plačilnega terminala in omrežja – ne naključnega vzorca.

CE je izhodišče; tovarna ima tudi oznake CCC, TUV, UL in CB za druge izvozne programe.

Od tuljave do stolpa: osem korakov v naši tovarni

Jekleno pločevino lasersko režemo in CNC prebijamo na profil 410 x 240 v lastni pločevinarski delavnici.

TRUMPF stiskalnice zložijo steber, roboti FANUC pa zvarijo šive.

Telo je prašno lakirano; vzorci iz vsake serije gredo v testiranje s solnim razpršilom.

Montažna linija AC ustreza krmilnemu modulu, kontaktorju, 5-palčnemu zaslonu in polnilni pištoli.

Tesnjenje je preverjeno glede na zahtevo IP54, vključno s kabelskimi vhodi in okvirjem zaslona.

Vsak stolp izvede funkcionalni preizkus z uporovno obremenitvijo, nato preizkus plačila in omrežja.

QC podpiše serijsko številko, poročilo o preskusu in dokumente CE in enota je rezervirana za odpremo.

Standardni dobavni rok je 15-20 delovnih dni od potrditve naročila; nujna naročila gredo na hitri pas po dogovoru.

Drog ali stenska škatla? Iskrena primerjava

Če točno tam, kjer parkirajo avtomobili, že stoji trdna stena, kupite stensko škatlo. Stane manj - brez temeljev, manj jekla, hitrejša namestitev - in tudi te prodajamo. Izberite dejstva, ne navade.

Dodatni stroški stolpa kupijo tri stvari: pravico do izbire mesta, namesto da bi ga podedovali, ergonomijo stoječe višine, ki se ne more kosati z vtičnico v višini kolen, in zaprto ohišje, ki preživi veliko prometa bolje kot škatla, privijačena na steno nakladalnega prostora.

Kdo ne bi smel kupiti tega: najemniki, ki ne morejo vliti betona, mesta, ki potrebujejo polnjenje le za nekaj tednov, ali kupci, katerih en avto polni čez noč iz navadne vtičnice. Za njih je stolp jeklo, ki ga ne potrebujejo.

Kaj prinaša AMPPAL, česar prodajalec ne more

Tovarniško neposredno iz Zhejiang Anfu New Energy Technology Co., Ltd. v Yueqingu - kitajski električni prestolnici - ustanovljeno leta 2014.

Nacionalno malo velikansko podjetje z več kot 260 zaposlenimi in ločenima montažnima linijama za izmenični in enosmerni tok.

Več kot 1.000.000 enot, dobavljenih do leta 2024, izvoženih v več kot 40 držav od ZAE in Nemčije do Malezije in Mehike.

Avtomatizirani liniji FANUC in TRUMPF ter lastno CNC izsekavanje, krivljenje in lasersko rezanje.

OEM in ODM dobrodošli - barve po meri, logotipi, blagovna znamka plačila in embalaža, MOQ pa se razpravlja za vsak projekt.

Pakiranje, posoda in trgovinski pogoji

Vsak stolp je dobavljen v navpičnem lesenem zaboju, velikosti 1400 mm višine, z notranjimi oporniki okoli zaslona in okvirja. Sidrni vijaki, šablona za vrtanje in montažna oprema potujejo znotraj istega zaboja, tako da nič ne čaka na lokaciji za drugo pošiljko.

Dolžina 1400 mm spremeni načrtovanje posode v primerjavi s stenskimi zaboji: zaboji ležijo ravno in se zlagajo, 20-ft zabojnik pa običajno sprejme 60-80 stolpov, odvisno od dimenzij zabojev; navajamo tovor na zaboj.

Ponudimo FOB Ningbo ali Šanghaj kot standard, z EXW in CIF na voljo na zahtevo. Dokumenti vključujejo komercialni račun, seznam pakiranja, tovorni list in kopijo certifikata CE.

Garancija in podpora po dostavi

2-letna garancija na stolp, zaslon in plačilni modul, ki pokriva napake v materialu in izdelavi.

Rezervni deli - zasloni, pištole, krmilne plošče - na zalogi in odposlani po naročilu.

Oddaljena diagnostika prek 4G ali Etherneta; večina programskih in konfiguracijskih napak se odpravi brez obiska spletnega mesta.

Nasvet za vzdrževanje: vsako četrtletje preglejte pištolo in tulec ter enkrat letno zategnite sidrne vijake.

Celotna dokumentacija - uporabniški priročnik, namestitvena risba in vodnik za namestitev OCPP - je priložena vsaki enoti.

Pet napak pri namestitvi, ki se jih ponavljamo

Napačno: osnovo privijte naravnost na asfalt. Desno: vlijte betonsko blazino s priloženo predlogo in pustite, da se popolnoma strdi, preden naložite stolp.

Napačno: med sejami pustite pištolo ležati na tleh. Desno: vsakič ga vrnite v torbico - konektor je tisti del, ki se najprej obrabi.

Napačno: na oddaljeni parceli se zanašajte samo na WiFi. Desno: namestite 4G SIM, da bodo plačila delovala tudi, ko pisarniški usmerjevalnik odpade.

Napačno: postavite stolp tako, da ga lahko doseže tovornjak, ki vozi vzvratno. Desno: postavite ga na skrajni konec zaliva ali dodajte stebriček.

Napačno: pozabite na letno kontrolo navora. Desno: vsakih 12 mesecev ponovno zategnite sidrne vijake in ponovno zatesnite osnovno ploščo, če opazite vodne sledi.

Kaj upravljavci spletnega mesta pravijo po enem letu

Lastnik hotela v Splitu na Hrvaškem je spomladi 2024 na svoje odprto dvorišče postavil tri stolpe. Zanje se je odločil, ker objekt ob zalivih nima uporabne fasade. Njegova pritožba je bleščanje zaslona opoldne - film proti bleščanju je to rešil - vendar poroča o ničelnih napakah strojne opreme v dveh poletjih intenzivne uporabe gostov.

Distributer v Kuala Lumpurju je prodal deset enot površinskim parcelam maloprodajne skupine. Monter je pohvalil šablono za vrtanje - njegova ekipa je vsak temelj dokončala zjutraj. Majhna zamerka: kabel pištole je pri nekaterih terencih na koncu dolgega zaliva kratek.

Občina v ZAE upravlja dvanajst stolpov na blokih ob ulici. Po 14 mesecih dnevnik vzdrževanja prikazuje eno zamenjavo zaslona na dotik in nič drugega. Še vedno vsako deževno sezono znova zaprejo osnovno ploščo, kar je formalnost, ki ji tako ali tako sledijo.

Vprašanja, ki si jih zastavljajo prvi kupci stolpnice

V: Ali bo ta stolp polnil vsako električno vozilo?

O: Vsako električno vozilo, prodano v Evropi z vtičnico tipa 2, se bo polnilo iz nje; avtomobilski polnilnik določa natančno hitrost, do zgornje meje 7kW stolpa.

V: Kakšno podlago potrebuje?

A: Betonska blazina, ki se vlije na šablono za vrtanje, ki jo pošljemo z enoto; tipične blazinice so približno 500 x 500 mm, sidrni vijaki pa so v zaboju.

V: Ali je stenska škatla cenejša?

O: Da, približno 20–30 % ceneje za nakup in namestitev tam, kjer obstaja dober zid – cena stolpa plača steber, komplet temeljev in svobodo izbire mesta.

V: Ali lahko zaslon preživi neposredno sončno svetlobo?

O: Čitljivo je pri dnevni svetlobi, čeprav je edina pritožba, ki jo slišimo, močan opoldanski bleščanje; folija proti bleščanju je poceni rešitev.

V: Ali IP54 zadostuje za uporabo na prostem?

O: Da za dež in brizganje - IP54 blokira prah in pršenje vode. Popolnoma potopljena mesta bi potrebovala višjo oceno, ki je ne potrebuje skoraj nobeno parkirišče.

V: Katere države sprejemajo oznako CE?

O: Vse države EU in EGP ter številne druge, ki sprejemajo CE kot vstopno potrdilo; tovarna ima tudi CCC, TUV, UL in CB za druge trge.

V: Ali lahko pozneje nadgradim ta 7kW stolp?

O: Osnova 410 x 240 je skupna za celotno serijo, tako da se lahko mesto premakne v stolp z dvema pištolama na isti ploščici - same enote 7kW ni mogoče nadgraditi na terenu.

V: Koliko časa traja od naročila do dostave?

O: Standardno 15-20 delovnih dni, pošiljanje iz Ningboja ali Šanghaja, s celotnim paketom dokumentov, vključno s certifikatom CE.
