160kW DC hitra polnilna postaja za električna vozila z več priključki za komercialne vozne parke

Kaj vam kupi 160 kW, porazdeljenih na štiri puške

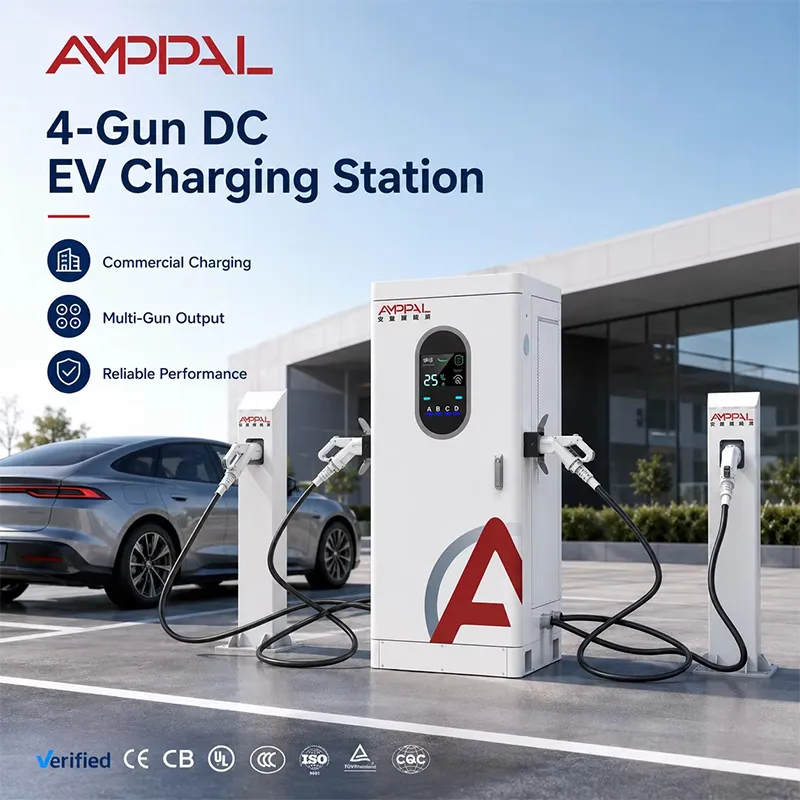

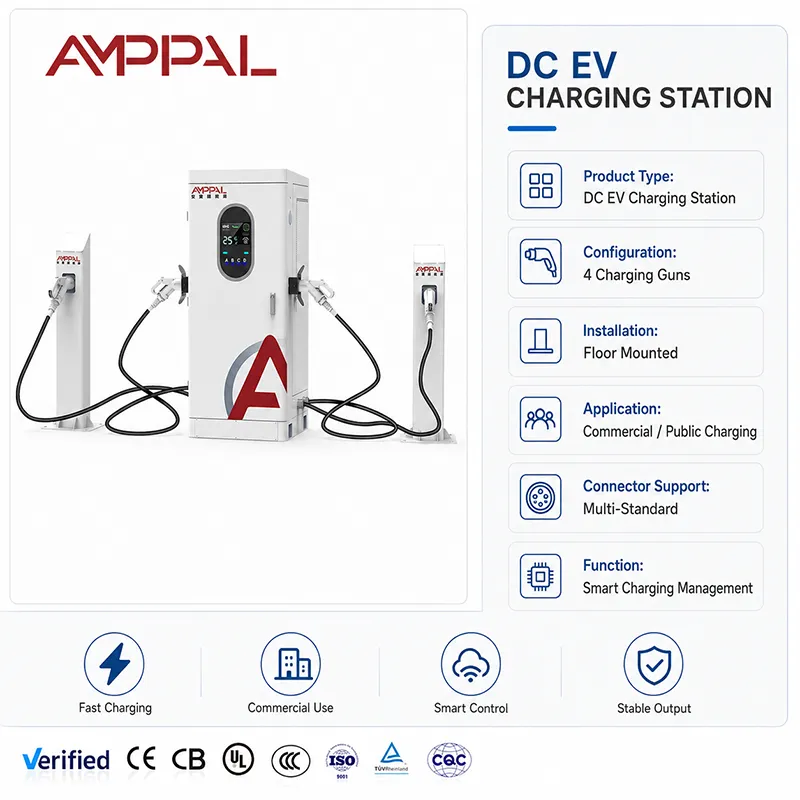

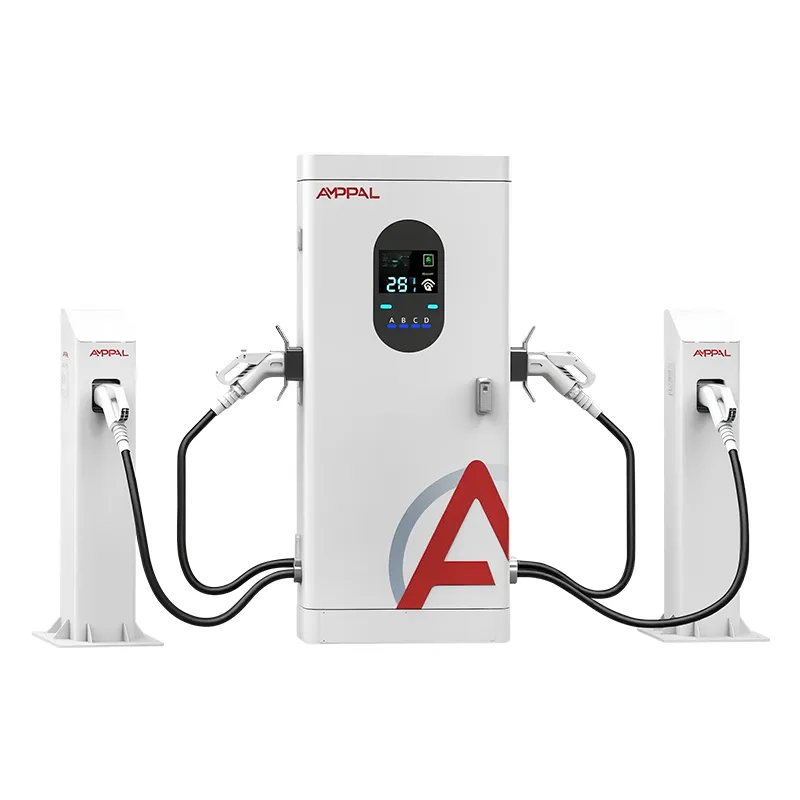

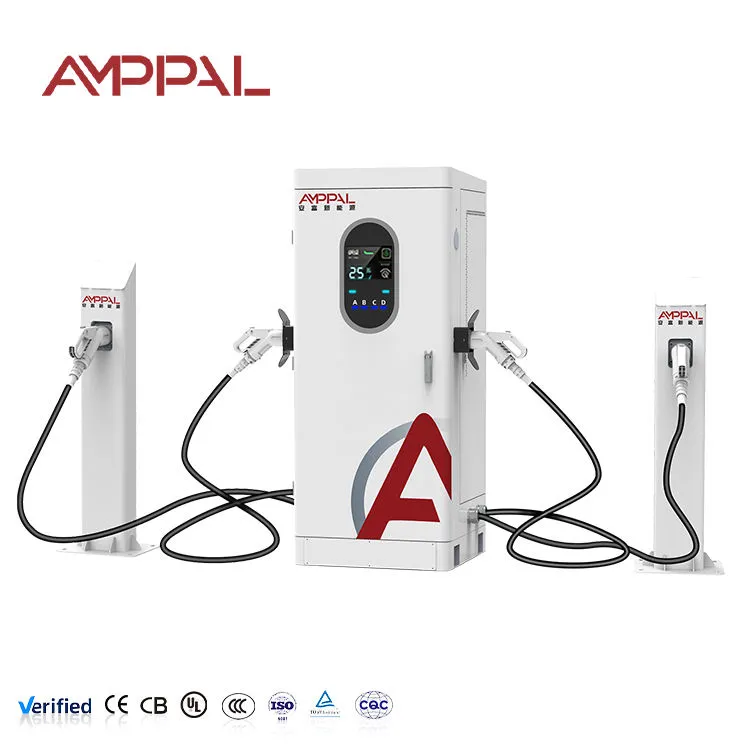

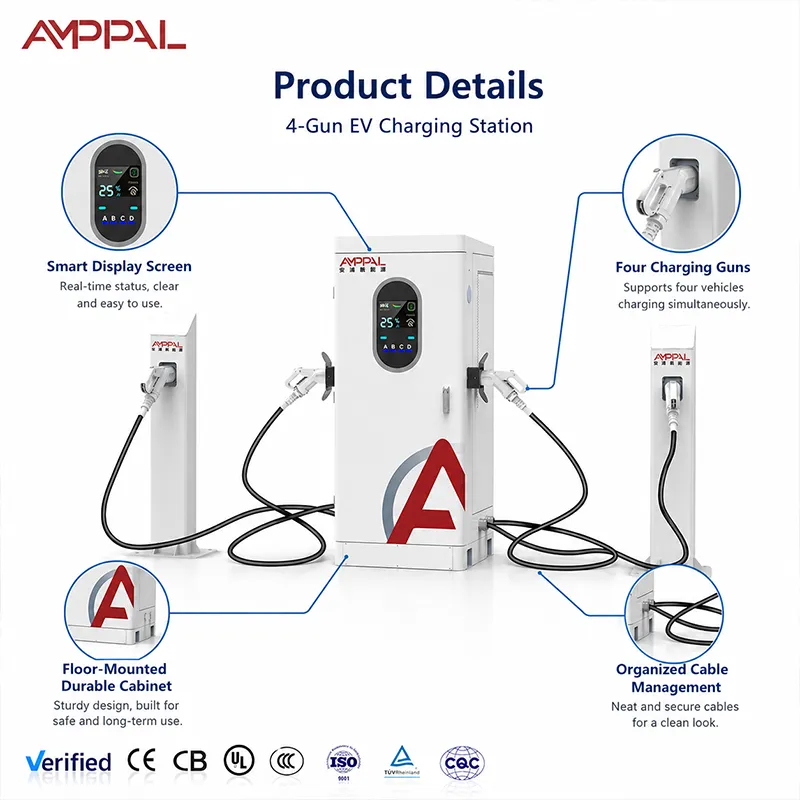

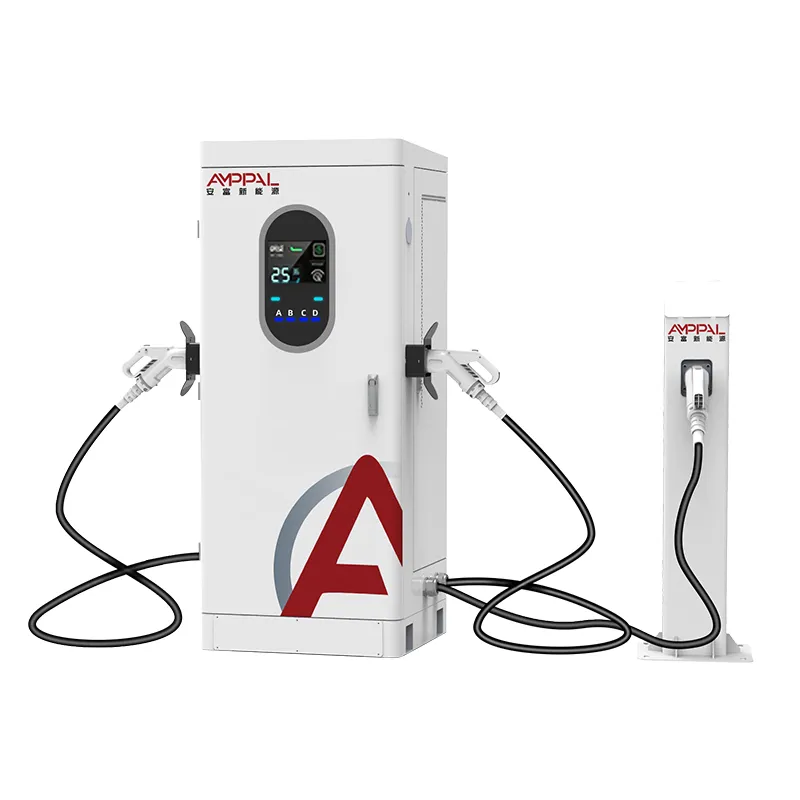

Večina proizvajalcev postaj začne z napačnim vprašanjem: "kako velik je polnilnik?" namesto "koliko vozil na dan mora oskrbeti?" Ta stran izvaja aritmetiko, ki bi jo naredil bankir pred podpisom. AF-DC-160-Y-D-Z-4-H je integrirana enosmerna omarica s štirimi pištolami — 160 kW izhodne moči, položaji A/B/C/D, en vhod 380 V — in njen ves ekonomski argument je, da vašo zgornjo mejo prihodkov določa število pištol, ne konična moč. Ena pištola s 160 kW služi enemu avtomobilu naenkrat.

Zamislite si to kot zavarovanje zmogljivosti. Avtomobili, ki prispejo na pravo postajo, so loterija: taksi, ki želi 40 minut, voznik, ki želi 20, tovornjak, ki želi 90. Enota z eno pištolo serijsko uredi to loterijo - vsak avto čaka na svojo vrsto.

Ekonomski argumenti za štiri puške namesto ene

Enaka moč, do štiri sočasne seje: ta kabinet in enojni pištolo 160kW črpata enako napajanje; kabinet samo ustavi en avto, da ne blokira celotne vrste.

Uporaba strelnega orožja se poveča, ker je letvica za posedanje orožja nižja: vsak avto lahko zavzame kateri koli položaj, medtem ko hitri pas samo za 800 V zavrača starejše avtomobile s 400 V.

Povprečni čakalni čas se zmanjša brez nakupa dodatnega omrežja: teorija čakalne vrste v praksi – štiri kratke storitve premagajo eno dolgo storitev za isto energijo.

Lažje je doseči ciljne prihodke na pištolo: 160 kW, deljeno s štirimi pištolami, je povprečje 40 kW na položaj in dan stalnih sej se povrne bolje kot enaka kWh z eno pištolo.

Nižji stroški namestitve na oskrbovano vozilo: ena omara, en podajalnik, en temelj, ena registracija OCPP — v primerjavi z dvema enojnima enotama.

Zgornja meja 250 A je dovolj velikodušna: pri 400 V lahko ena sama pištola potegne 100 kW; pri 800V samostojni avto porabi do 160kW. Bazen je redko ozko grlo v mešanem prometu.

Tehnične specifikacije

Vrste mest, kjer število orožja premaga moč enote

Delovno mesto in parkirišče v skladišču, kjer avtomobili stojijo 30–90 minut — čas zadrževanja je dovolj dolg, da povprečje 40 kW ni kompromis.

Mestna parkirišča ob robu ali supermarket z nepredvidljivimi izbruhi prihoda.

Mesta s trdo omejitvijo omrežja: 160 kW je pogosto največja moč, ki jo skromen dodatek prenese brez nadgradnje transformatorja.

Franšizne bencinske črpalke dodajajo svoje prve EV otoke na obstoječo električno zmogljivost.

Vozni parki, katerih vozila so razreda 400 V; postavitev s štirimi pištolami ohranja vsako vozilo napolnjeno brez visokonapetostnega pasu.

Kako 160kW bazen služi štirim vozilom zaporedoma

Kabinet vzdržuje skupno moč bazena pri 160 kW in ga razdeli po pravilu, ki ga določite – prvi pride, prvi melje, celo razdeljeno ali prednostno. Pri enakomerni razdelitvi štiri zasedene puške vsaka delujejo blizu 40kW; avto s 50 kWh, ki se priključi pri 40 % napolnjenosti, odpelje v približno 60-75 minutah.

Detajl denarja je uporaba. Polnilec z eno pištolo 160kW v mirovanju ne zasluži ničesar; ta kabinet nekaj zasluži, kadar koli je kateri od štirih položajev zaseden. Izvedite aritmetiko s svojo lastno tarifo: 40 sej na dan s povprečno 20 kWh vsaka je 800 kWh skozi kabinet.

Podatki o sejah se vračajo na orožje prek OCPP 1.6/2.0, tako da spremljate izkoriščenost teden za tednom in premikate pravila dodeljevanja, ko ena pozicija ni uspešna. Ta povratna zanka je razlika med lastništvom polnilnika in lastništvom prihodkov.

Kaj dejansko zajemajo naša poročila o preskusih

EMC in dielektrični tipski testi celotnega kabineta, ne vzorci samo modulov – datoteka, ki jo evropski uradnik za razpise dejansko želi prebrati.

96-urni slani sprej na ohišju IP54 in ohišjih pištol, s fotografijami v poročilu.

Izvedba toplotne namakanja 50C, ki prikazuje, kje se proizvodnja zmanjša, tako da načrt mesta nikoli ne odkrije omejitve v avgustu.

Preverjanje vdora IP54 na tesnila in uvodnice ter mehanski udarci na ohišju.

Certifikati CE, TUV, UL, CB in CCC so aktualni in so na voljo na zahtevo, s serijskim zapisom preskusov vgrajenega stanja na enoto.

Kako 1 milijon enot na leto zmogljivosti ohranja dobavne roke 15-20 delovnih dni

1. Pločevina: TRUMPF lasersko rezanje in CNC stiskalnice v Yueqingu; ohišje se začne kot jeklena tuljava in ne del kataloga.

2. Praškasto lakiranje s serijskim vzorčenjem solnega razpršila.

3. PCBA na namenski enosmerni liniji — AC in DC montažna tla so ločena, zato se orodje in čistoča nikoli ne mešata.

4. Sklop zbiralke in napajalnega modula z orodji za nadzor navora; vsak sklep se zabeleži.

5. Ožičenje s štirimi pištolami: kontaktorji na položaj, merjenje in razbremenitev napetosti.

6. Testiranje vdelane programske opreme in rokovanja OCPP na testni platformi.

7. Pregorevanje polne obremenitve na banki obremenitev, zabeleženo na omarico.

8. Končna kontrola kakovosti, serijska obdelava in predaja v pakiranje - zato standardna ponudba pravi 15-20 delovnih dni in zakaj jo običajno premagamo.

Priročnik za določanje velikosti: Ko 160kW premaga 2x80kW ali eno samo 160kW

Primerjajte tri možnosti na svojem spletnem mestu. Ena pištola z 160 kW: najcenejša omara, najboljša izkušnja z enim vozilom, najslabše obnašanje v čakalni vrsti. Dve 80kW enoti z enim topom: dva pasova, vendar ima vsaka približno 80kW in plačate za dva podajalnika in dva temelja. En 160kW štiritopov: štiri steze iz enega podajalnika; samostojni avto še vedno doseže 160kW (zgornja meja 250A pri 800V).

Ko ne: če so vaši vozniki vsi tovornjaki, ki potrebujejo več kot 150 kW na sejo, so štirje pasovi s povprečno močjo 40 kW napačna oblika — kupite namenske velike enote. Če se morajo seje končati pod 15 minutami, nič v razredu 160 kW tega ne popravi. In če vaše spletno mesto nikoli ne vidi več kot dveh avtomobilov hkrati, stane enota z dvema pištolama manj.

Pet pogodbenih dejstev, o katerih kupci najprej vprašajo

Dobavni rok: 15-20 delovnih dni od pologa in odobritve umetniškega dela — napisano v ponudbi, pozneje ni odkrito.

MOQ: navedeno za model v ponudbi; vzorčne enote se najprej pošljejo, tako da je trditev o kakovosti mogoče preizkusiti pred količino.

Garancija: dve leti, modul in nivo pištole — deli, ki odpovejo, ne barva.

Prilagoditev: blagovna znamka OEM, barva, nalepke za orožje in poimenovanje zaledja ob naročilu; tovarna je naredila OEM/ODM za kupce v več kot 40 državah.

Referenčna lestvica: 1 milijon+ enot kumulativno dobavljenih do leta 2024, 200+ postaj, ki jih upravlja naša lastna ekipa, 500 tekočinsko hlajenih enot za Saudi NEOM — tovarna je v igri.

Pošiljanje omarice 1820x750x735 brez drame

Ovoj zaboja je velik približno 2,0 x 0,95 x 1,0 m, vključno s predelki za pištole, obloženimi s peno; omarica potuje pokonci, pištole so zavarovane pred premikanjem. Bruto teža je navedena na pakirnem seznamu, ki ga pošljemo pred odhodom tovornjaka, tako da lahko vaš špediter načrtuje brez presenečenj.

Pomorski prevoz je standarden: FOB, CIF, CFR ali DDP iz Zhejianga. 40 ft HQ drži šest zabojev v vrsti pod našim standardnim načrtom za shranjevanje; končni diagrami nakladanja so potrjeni na naročilo, ker se mešanice razlikujejo.

Dokumenti – komercialni račun, seznam pakiranja, tovorni list, potrdilo o poreklu – prihajajo iz našega izvoznega oddelka, ki letno pošilja v več kot 40 držav. Prvi uvozniki prejmejo kontrolni seznam dokumentov vnaprej; videli smo, kateri cariniki kaj zahtevajo.

Dveletno obdobje, 48-urna odprema delov

Dveletni rok. Za operaterja, ki vodi številke izkoriščenosti, je relevantna številka naša 48-urna odprema delov in ne samo trajanje garancije.

48-urna odprema založenih rezervnih delov - sestavov pištol, modulov, krmilnikov - iz tovarne Yueqing.

Oddaljena diagnostika OCPP za težave s konfiguracijo in vdelano programsko opremo; večina vstopnic se zaključi brez obiska lokacije.

Letni kontrolni seznam: čiščenje filtra, ponovni navor zbiralke, pregled kontakta pištole — pošljemo ga z vsakim naročilom.

Zagonski klic z inženirjem na prvi seji.

Rezervni deli na ravni modula so shranjeni za celotno garancijsko obdobje, zato je okvarjen modul zamenjava in ne potrdilo o popravilu.

Navade upravljavca, ki podaljšujejo življenjsko dobo pištole

Napačno: dovoliti voznikom, da izvlečejo priključek s kablom. Desno: prijem ročaja in namestitev majhnega znaka - kontakti pištole so obrabni predmet in dvoletna garancija ne krije zlorabe.

Napačno: navijanje 7-metrskega kabla okoli torbice v mrazu. Desno: ohlapne zanke in vzmetni pregled jakne za razpoke.

Napačno: nastavitev enakomerne razdelitve, ko je ena pištola v mrtvem območju, ki ga nihče ne uporablja. Desno: mesečno preverjanje podatkov OCPP za orožje in preklop položaja z nizko uporabo na prednostnega ali premikanje njegovega pravila.

Napačno: delovanje omarice na generatorju brez ustrezne nevtralne ozemljitve. Desno: stabilno napajanje AC380V+-15%; diagram ožičenja v priročniku pokriva podrobnosti vezave.

Napačno: čiščenje zaslona na dotik s pršili s topilom. Desno: suha krpa iz mikrovlaken; topila zameglijo zaslon v eni sezoni.

Povratne informacije kupcev z delovnih mest

Franšizojemalec bencinske črpalke na Poljskem je postavil eno omarico poleg dveh obstoječih enot z eno pištolo in opazoval, kako je omara s štirimi pištolami ob koncih tedna presegla obe – vrsta se je razširila na štiri pasove, namesto da bi se zlagala za enim. Njegova pritožba: privzeta enakomerna razdelitev prve vdelane programske opreme je zmanjšala njegovo prednostno mesto za taksi, kar je popravil s spremembo pravila v aplikaciji.

Upravljavec skladišča v Mehiki čez noč poganja osem dostavnih vozil skozi eno omaro. Povedal nam je, da je dobavni rok 15-20 delovnih dni pomembnejši od cene - stari polnilnik je umrl decembra, novi pa je bil poslan pred prazničnimi počitnicami. Zamera: njegov električar je želel vhodne sponke na levi strani; naši sedijo na dnu, zato je usmerjanje vodov trajalo dodatno uro.

Občinski kupec v Čilu je vzorčno enoto en mesec testiral na avtobusnem postajališču, preden je naročil količino. 48-urna nadomestna dobava je bila navedena v njegovi oceni ponudbe kot razlog za zmago AMPPAL. Manjša opomba: želel je, da ima LED trak stalen "rezerviran" vzorec; opomba o vdelani programski opremi je šla v naše zaostanke.

Vprašanja o donosnosti naložbe, na katera odgovarjamo o 160kW

V: Koliko avtomobilov na dan lahko oskrbi omara s štirimi pištolami s 160 kW?

O: Odvisno je od časa zadrževanja, vendar je realna številka načrtovanja 30–60 sej na 14-urni delovni dan s povprečno 20–30 kWh na sejo. Pod povprečjem 30 kWh bazen le redko miruje dolgo.

V: Je 40kW na pištolo prepočasno?

O: Za avto s 50 kWh od 20 % do 80 %, približno 45 minut pri 40 kW. Če vaše občinstvo pričakuje manj kot 30-minutne seje, povečajte velikost - ta kabinet je ekonomska igra, ne rekorder.

V: Ali samostojni avtomobil z 800 V res dobi 160 kW?

O: Do zgornje meje izhodne moči 250 A — pri 800 V je to polnih 160 kW; pri 400 V en sam avto doseže skoraj 100 kW. Na zaslonu je prikazana slika v živo.

V: Kakšno matematiko povračila priporočate?

O: Modelni prihodek na orožje: zasedene ure, krat povprečna moč, krat tarifna marža. Izvedite za eno pištolo in za štiri; kabinet s štirimi pištolami običajno zmaga več kot približno 15 sej na dan.

V: Ali lahko to omarico dodam k obstoječemu 160kW podajalniku?

O: Da — črpa enako napajanje AC380V kot ena enota s 160 kW. Razlika je čisto v notranjosti kabineta.

V: Ali garancija zajema pištole?

O: Dve leti, vključeni moduli in puške, z 48-urnim pošiljanjem rezervnih delov na zalogi. Poškodba kabla zaradi zlorabe voznika ni zajeta.

V: Kaj pa, če moje spletno mesto zraste čez 160 kW?

O: Obdrži to omarico in dodaj drugo; vsak je samostojen na svojem podajalniku. Mnogi operaterji gradijo zmogljivost v korakih po 160 kW prav iz tega razloga.

V: Ali je lahko platforma za polnjenje OCPP 1.6 in 2.0?

O: Oba sta podprta. Pred pošiljanjem rokovanje preizkusimo glede na vašo platformo.
