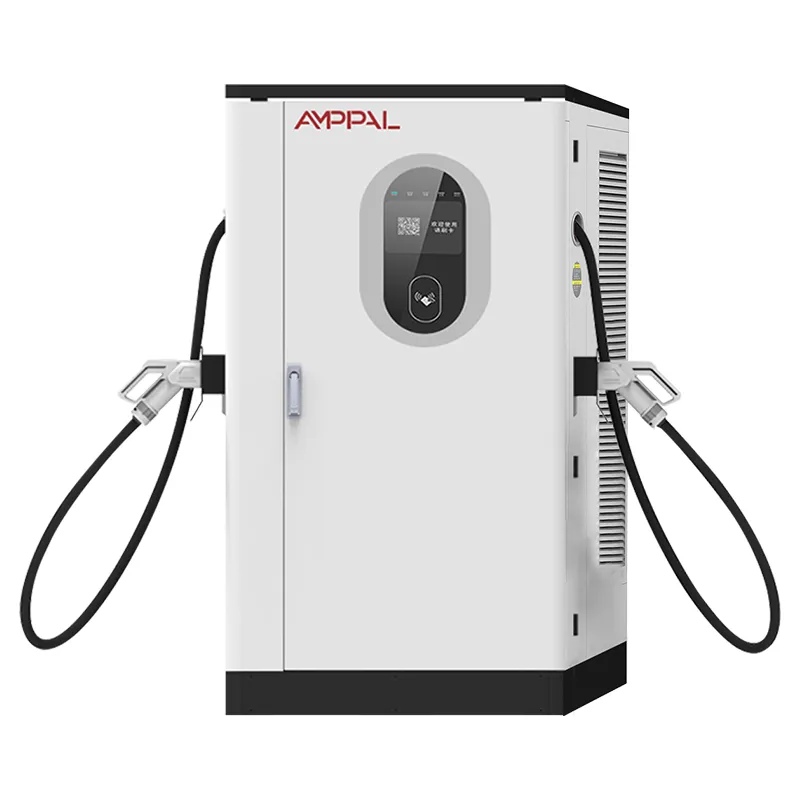

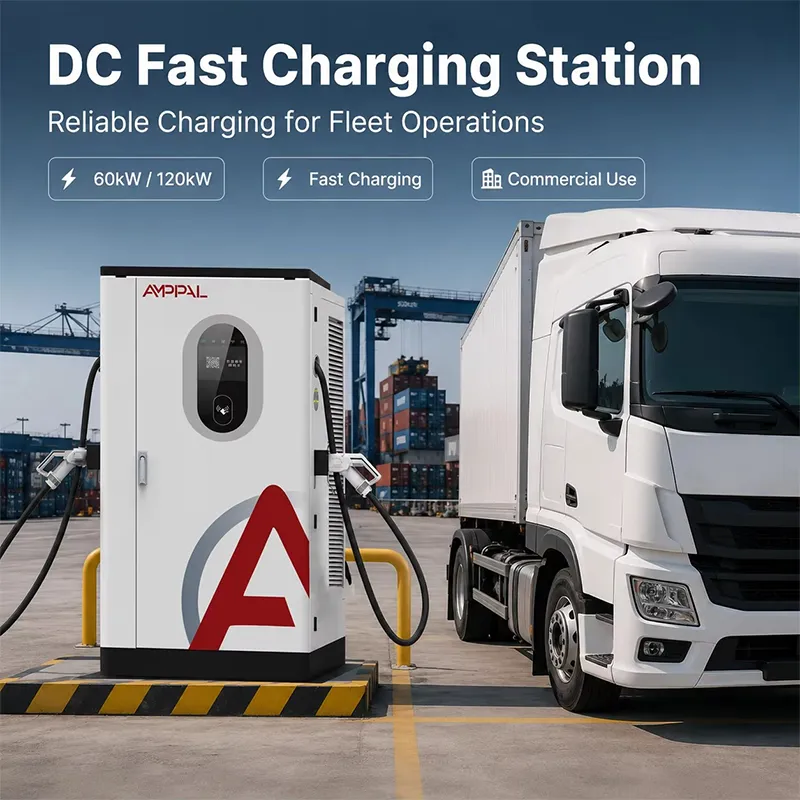

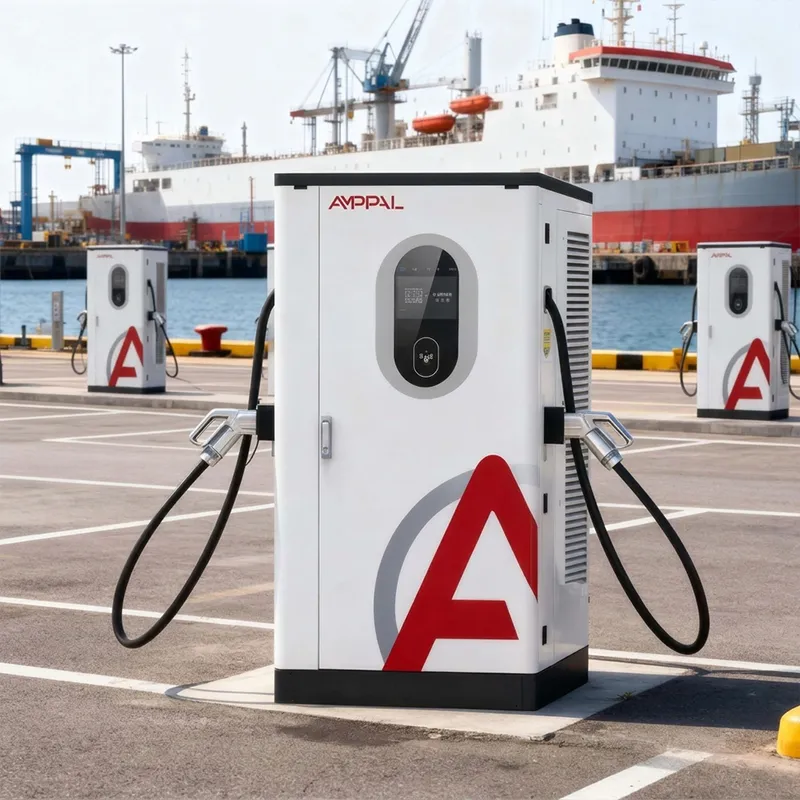

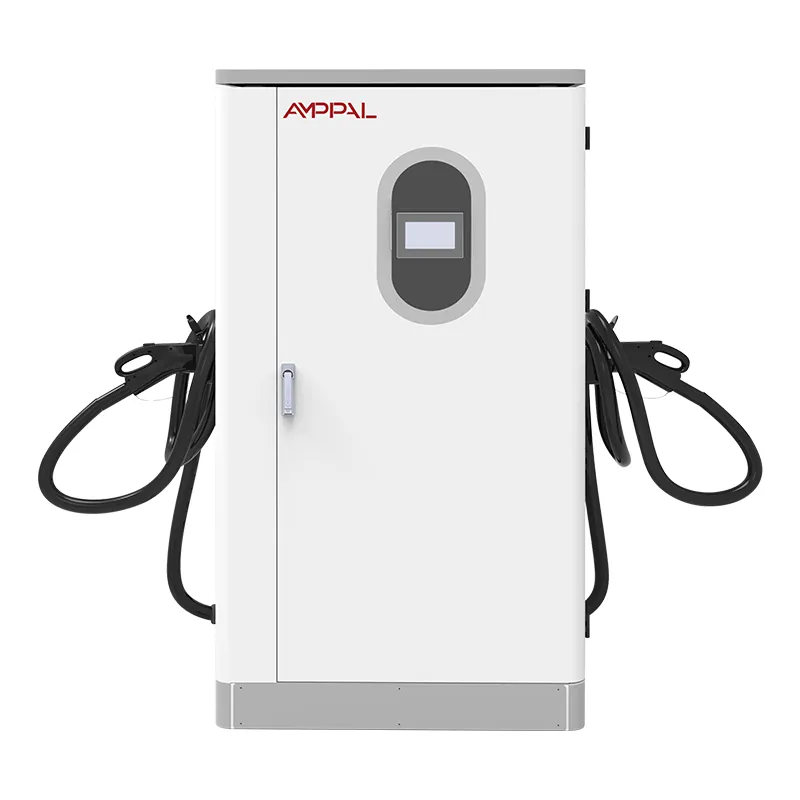

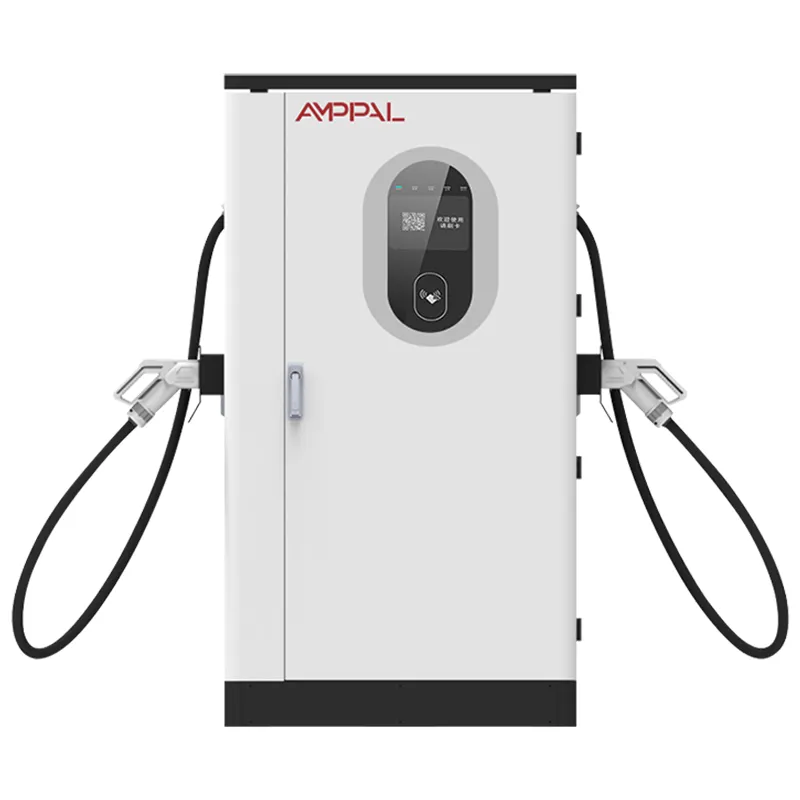

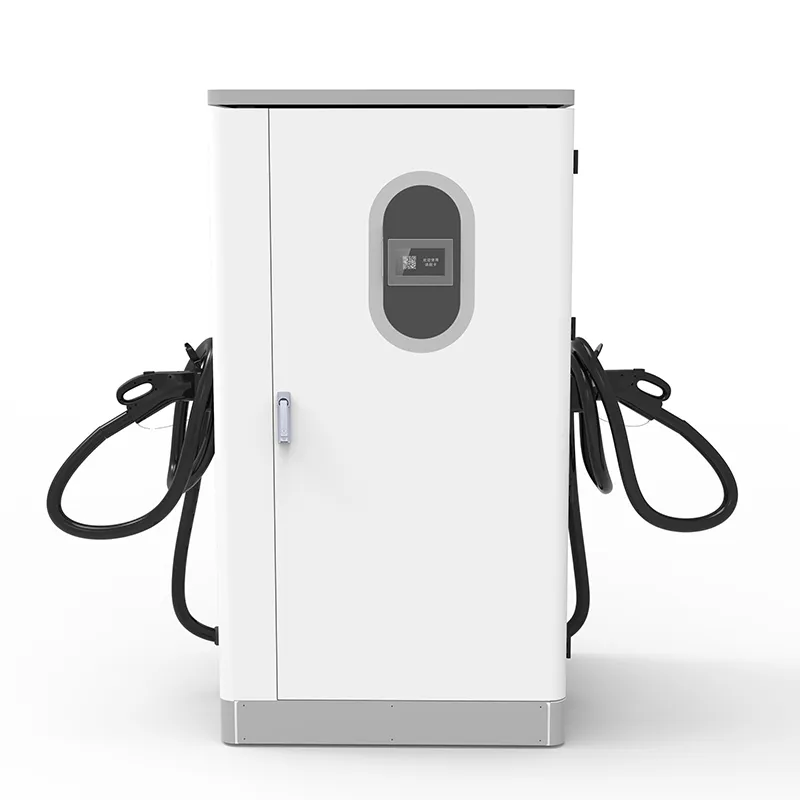

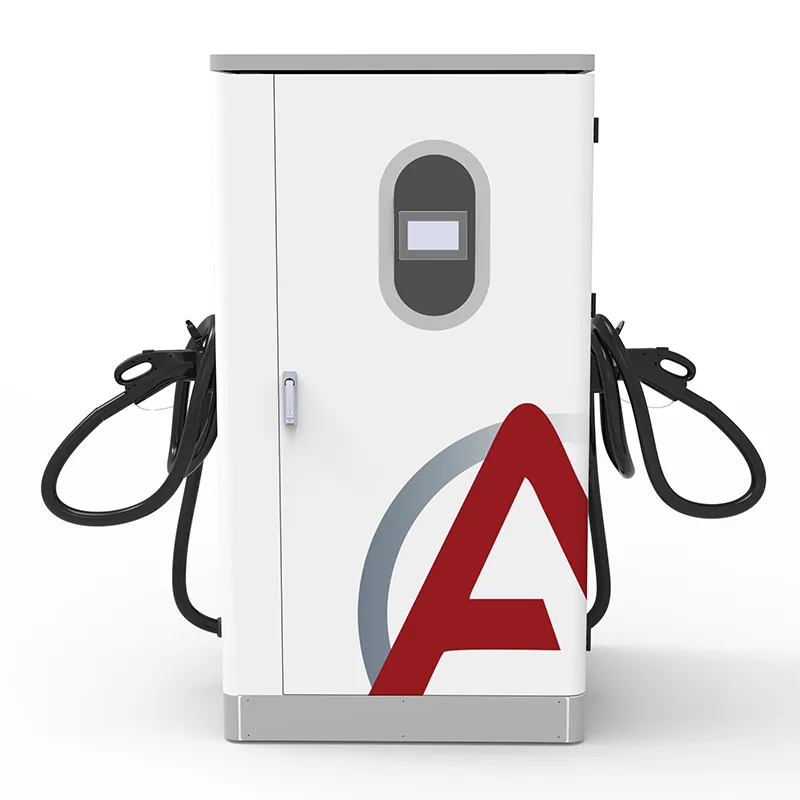

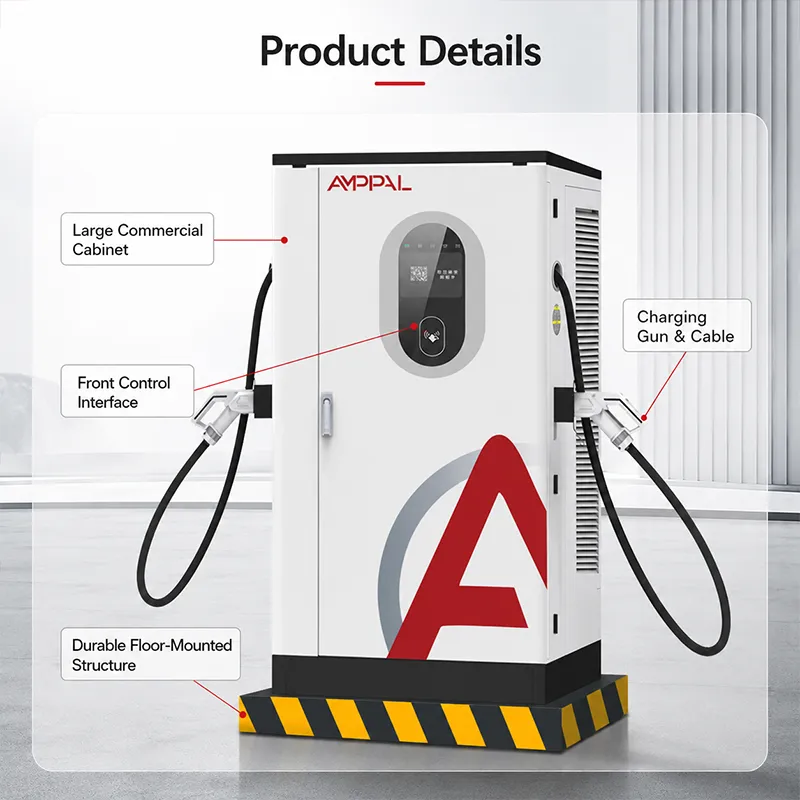

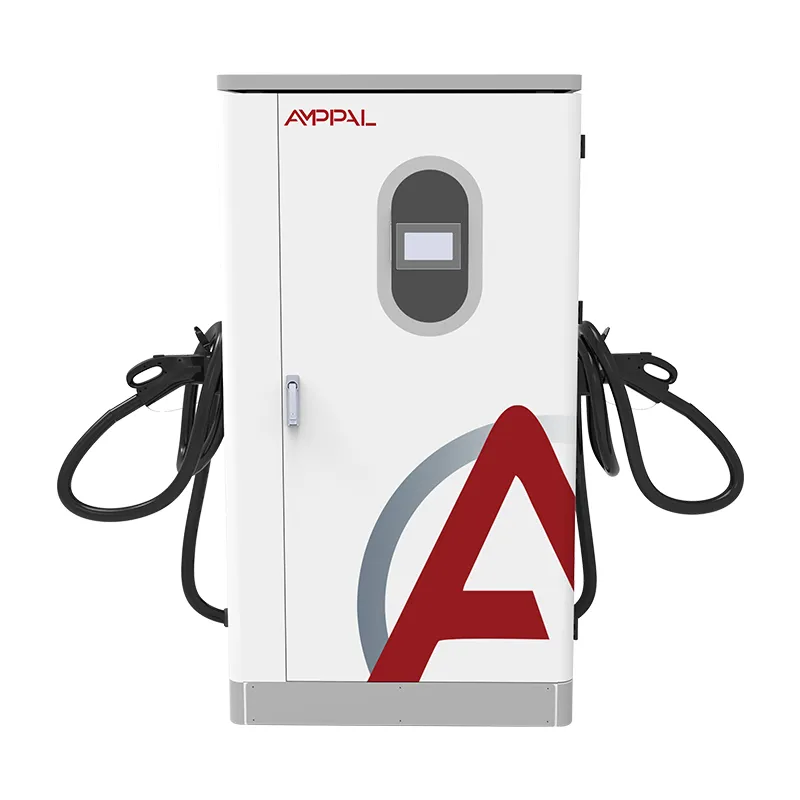

Polnilna postaja za električna vozila z enosmernim tokom z močjo 360 kW visoke moči za skladišča velikih flot

Zakaj se polnilnik, ki prenaša slaba omrežja, bolje prodaja v tujini

Vprašajte monterja v Lagosu, gradbenega inženirja v Almatyju ali lastnika hotela na Baliju, kaj ubija polnilnike z enosmernim tokom, in dobili boste enak odgovor, preden dokončate vprašanje: omrežje. Napetost, ki pade opoldne, frekvenca, ki tava, ko si avtobus deli dizelski agregat, izpadi brez opozorila – večina hitrih polnilnikov, narejenih za urejeno evropsko omrežje, se zloži v šestih mesecih.

AF-DC-360 je bil zasnovan za te pogoje. Njegova vhodna stopnja sprejema AC380V ±15 % in polni pas 45–65 Hz, tako da ista omarica, ki deluje na 50 Hz omrežju v Riadu, deluje na 60 Hz omrežju v São Paulu in na 52 Hz agregatu v gradbenem taborišču – brez spremembe vdelane programske opreme, brez regionalne različice.

Pet inženirskih odločitev, zaradi katerih je odporen na omrežje

Vhodni pas 45–65 Hz: brez ponovne konfiguracije, ko se premikate med območji 50 Hz in 60 Hz; sprednji del sledi vsaki frekvenci, ki prispe.

±15 % toleranca napetosti: vhodna napetost do približno 323 V in do približno 437 V ohranja vodilo DC pri življenju, kjer podeželska omrežja pod večerno obremenitvijo popustijo.

Nazivna izhodna moč v celotnem pasu: veliko polnilnikov »širokorazponskega« tiho zmanjša zmogljivost zunaj natančnih 50/60 Hz; ta enota ohranja svojo krivuljo od 45Hz do 65Hz.

Omarica IP54 z oceno -25 °C do +50 °C: mesta s šibkimi mrežami imajo običajno tudi ostro podnebje in ohišje obravnava obe pritožbi hkrati.

OCPP 1.6/2.0 z ločenim beleženjem napak: vhodni dogodki se zabeležijo poleg napak polnilnika, tako da vaš tehnik preneha kriviti napačno stran povezave.

95-odstotni največji izkoristek: pri moči agregata, kjer vsaka izgubljena kilovatna ura stane več kot moč omrežja, se razlika pokaže na računu za gorivo.

Tehnične specifikacije

Mreže, ki jih ta omara podpira: 50Hz, 60Hz in vse vmes

Omrežje 50 Hz — Evropa, Bližnji vzhod, večina Azije in Afrike: standardna trifazna povezava, brez sprememb.

60Hz omrežje — Severna in Južna Amerika, deli Japonske in Koreje: ista enota, ista vdelana programska oprema, brez pretvornika.

Otoki in mikromreže — Karibi, Maldivi, Filipini: frekvenca niha, ko obremenitev stopnjuje, okno 45–65 Hz pa jo absorbira.

Mesta dizelskih in plinskih agregatov — gradbena taborišča, oddaljeni rudniki, postaje, zgrajene pred razširitvijo omrežja: agregati vzdržujejo 48–55 Hz pri nihanju obremenitve; ta omara se ne spotakne.

Območja padca napetosti — podsaharska Afrika, srednja Azija, deli Indonezije in Vietnama: toleranca ±15 % prenaša seje do večerne konice.

Znotraj verige pretvorbe: AC In, Clean DC Out

Trifazni AC vstopi v vhodno stopnjo, kjer ga aktivni sprednji usmernik pretvori v stabilno vodilo DC. Nadzorna plošča stokrat na sekundo primerja omrežno frekvenco in napetost z zahtevo vozila in prilagodi stopnjo DC/DC, tako da vozilo vidi čist, reguliran DC, ne glede na to, kaj omrežje počne tisto minuto.

Širokofrekvenčna zmogljivost ni nastavitev filtra; živi v krmilni programski opremi usmernika. Pri nihajočem napajanju z agregatom polnilnik s fiksno frekvenco 50 Hz izgubi sinhronizacijo in zmanjša izhod. AF-DC-360 ohranja vodilo DC na nastavljeni točki, ker se sprednji del znova zaklene na katero koli frekvenco, ki prispe - 45Hz, 60Hz, 52,4Hz, vse enako.

Izhod nato sledi rokovanju BMS: DC200–1000 V, do 200 A, s 7-palčnim zaslonom na dotik, ki lokalno prikazuje podatke o seji. Najvišja učinkovitost 95 % je izmerjena pri vodilu DC – številka, ki je pomembna, ko vsaka kilovatna ura pri dizelskem gorivu stane več kot pri nacionalnem omrežju.

Certifikati, ki odpirajo carinska vrata

CE in CB označujeta enoto za EU in večji del Azije; Pregled linije TÜV zajema proizvodni proces, ne le razstavni vzorec.

Certifikat UL podpira severnoameriške projekte in poenostavlja zavarovalne zahteve na več trgih.

CCC za domačo kitajsko prodajo; izvozna mapa vključuje vse tri dokumente deklaracije.

Trditev o 45–65 Hz je preizkušena, ne predpostavljena: vhodna stopnja vsake enote se pred odjavo prestavi čez celoten pas na napajalniku s spremenljivo frekvenco.

Ohišje in pritrdilni elementi prestanejo 96-urno solno pršenje – pomembno za obalna mesta v Afriki in na Karibih.

Moduli z oceno od -30 °C do +55 °C krožijo na liniji, kar daje omari z oceno od -25 °C do +50 °C dejansko maržo na tržiščih v visokogorju in puščavi.

Osem proizvodnih vrat med komponento in končnim polnilnikom

Vrata 1: jekleni okvirji so lasersko rezani in robotsko zvarjeni na linijah FANUC in TRUMPF, ki si jih delimo z našo ponudbo izdelkov AC in DC.

Vrata 2: ohišja gredo skozi predobdelavo in prašno lakiranje, preden se jim približa elektronika.

Vrata 3: usmernik in moduli DC/DC so izdelani na tekočem traku za enosmerni tok, ločeni od proizvodnje izmeničnega toka za ESD in nadzor čistoče.

Vrata 4: vsak modul je testiran samostojno pod obremenitvijo — natančnost izhoda, valovanje, učinkovitost pri 20 %, 50 % in 100 %.

Vrata 5: merilna naprava s spremenljivo frekvenco pomika 45–65 Hz in stopnjuje vhodno napetost skozi okno ±15 % na vsaki enoti.

Kupujete zaradi šibkega omrežja? Najprej preverite te tri stvari

Izmerite pred nakupom: zabeležite napetost na spletnem mestu za en teden. Če redno pade pod 340 V ob večernih konicah, načrtujte krajši zagon napajalnika ali zamenjavo odcepa transformatorja, ker ima tudi ±15 % toleranca dno.

Drugič, preverite agregat. Če nameravate poganjati dizelsko gorivo, ga prilagodite 1,5-2x porabi polnilnika. Premajhen agregat lovi frekvenco in napetost skupaj in nobena vhodna stopnja ne more popraviti napajanja, ki se zruši.

In iskreno ne: če vaše spletno mesto sploh nima realne poti do stabilnega trifaznega napajanja – brez omrežja, brez generatorja, samo enofazni – ta izdelek ni za vas. Potrebujete baterijski ali solarni hibridni sistem in mi vam bomo to povedali, namesto da bi sprejeli naročilo.

Kaj dobijo izvozne stranke, česar lokalni dobavitelji ne morejo doseči

40+ držav zgodovine dostave – ZAE, Savdska Arabija, Rusija, Kazahstan, Uzbekistan, Hrvaška, Nemčija, Francija, Malezija, Tajska, Vietnam, Indonezija, Ruanda, Kenija, Južna Afrika, Mehika, Brazilija, Čile, Turčija – in ta seznam je informativen za vsako gradnjo.

Dobavni rok 15-20 delovnih dni z datumom v naročilnici; MOQ je ena enota za naročila za prvo validacijo.

Dolžina kabla, standard priključka, barva in logotip prilagojeni ob naročilu; širokofrekvenčna programska oprema je že standardna, ni posebna zahteva.

Certifikati, poslani v mapi za izvoz — CE, TÜV, UL, CB, CCC — in celotna dokumentacija OCPP za vašo programsko ekipo.

Reference: projekt NEOM s 500 tekočinsko hlajenimi enotami, Sime Darby v Maleziji, RHG Enerturk v Turčiji — mesta, ki testirajo polnilnike na omrežjih, ki ne odpuščajo.

Kako sestavljamo in pošiljamo v več kot 40 držav

Omara zapusti tovarno na paleti s kanali za viličarje, nato pa gre v zaboj iz vezanega lesa z zaščito kotov iz pene in vodoodpornim pokrovom. Pri pomorskem prevozu dodamo sušilno sredstvo in kartico indikatorja vlažnosti — mesec dni v zabojniku, ki prečka ekvator, je klima zase.

V vaše pristanišče pošljemo FOB Ningbo ali CIF. Izvozni paket vsebuje komercialni račun, pakirni seznam, podporo za tovorni list in izjave CE/TÜV, tako da lahko vaš carinski posrednik predhodno vloži dokumentacijo, ko je ladja še na morju.

Mešane obremenitve so običajne: 20-metrski zabojnik sprejme več omar ter rezervne module in kable. Načrt palet uskladimo z vašim špediterjem, tako da nič ne stoji na doku in čaka na dokumentacijo.

Služba na terenu, ko ste oddaljeni 14 ur leta

Dveletni rok. Kjer je kakovost omrežja slaba, zlorabo prevzame sprednji usmernik; naša garancija ga pokriva brez spora o dobavnih pogojih.

Rezervni moduli in plošče založeni in odposlani v 3-5 delovnih dneh; rezervni usmerniški modul, ki ga hranimo na mestu, zadržuje izpade med izmeno.

Oddaljeno branje napak prek OCPP: naši inženirji izvlečejo dnevnik, ločijo vhodne dogodke od napak polnilnika in vodijo vašega tehnika z video klicem.

Priročnik za zagon, napisan za lokalne električarje - izvedeli smo, da "predpostavimo, da je usposobljen monter" ne uspe na trgih, kjer je to prvi polnilnik za enosmerni tok v omrežju.

Letni pregled za večja mesta: frekvenčni pragovi, krivulje zmanjšanja in končne točke OCPP preverjene in posodobljene na daljavo.

Pet delovnih navad, ki ubijajo polnilce pri šibkih omrežjih

Napačno: deliti podajalnik z velikim motorjem, ki se težko zažene, in opazovati porjavitev ob vsakem zagonu. Desno: dajte polnilniku lasten podajalnik ali spremljevalca za mehak zagon; vnosna toleranca preživi padce, ne neprekinjene zlorabe.

Napačno: delovanje dizelskega agregata pri minimalni obremenitvi "za varčevanje z gorivom" in pričakovanje stabilne frekvence. Desno: pravilno naložite agregat ali dodajte akumulatorski vmesni pomnilnik; frekvenca pod 45 Hz je zunaj vsake tolerance.

Napačno: omaro postaviti v jekleno lopo brez pretoka zraka in kriviti mrežo, ko se opoldne začne znižanje. Desno: sledite razporeditvi prezračevanja; 95% učinkovitost še vedno zavrne 5% kot toploto.

Napačno: ob predpostavki, da 50Hz in 60Hz potrebujeta različne izdelke. Pravilno: naročite eno številko dela - vdelana programska oprema samodejno sledi 45-65 Hz - vendar nam povejte svojo regijo, da bodo tovarniški preskusi na tej frekvenci.

Napačno: zaustavitev dnevnika vhodne napetosti po namestitvi. Desno: nadaljujte z beleženjem; ko se omrežje sčasoma poslabša - nova tovarna navzgor, starajoč se transformator - vam dnevnik pove, preden to stori polnilnik.

Glasovi s treh trgov z izzivalno močjo

Lastnik hotela in nakupovalnega središča na Baliju v Indoneziji: "Naše otoško omrežje pade vsak večer, ko se vklopi obremenitev klimatske naprave. 360 je tekel skozi seje, ki bi jih stari polnilnik prekinil. Nadzorna plošča OCPP je samo v angleščini - naše osebje se je tega naučilo, vendar bi vodnik v Bahasi prihranil teden dni."

Upravljavec avtocestne postaje v Kazahstanu: "Delamo na omrežju z dizelsko rezervo. Ko generator prevzame, je frekvenca okoli 52 Hz in je izklopila naše prejšnje enote. Ta omara ni niti pomežiknila. Draženje: bleščanje zaslona poleti; namestili smo preprost pokrov."

Logistično podjetje v Keniji: "Omrežje Nairobi je uporabno, vendar ob 18. uri močno popusti. Kupili smo dve enoti, potem ko smo eno testirali tri mesece. Edina napaka je bil hrup ležaja ventilatorja v 30. tednu; rezervna je bila poslana v petih delovnih dneh.

Vprašanja o omrežju in združljivosti, ki nam jih zastavljajo kupci

V: Ali bo ista omarica delovala na omrežjih 50Hz in 60Hz?

O: Da. Vhodna stopnja pokriva 45–65 Hz, tovarniška miza pa pred odpremo počisti celoten pas.

V: Kako slaba je lahko napetost?

A: AC380V ±15%, torej približno 323V do 437V na vhodnih sponkah; pod tem se omarica ščiti, namesto da bi se poškodovala.

V: Ali lahko deluje na dizelski generator?

O: Da, če je velikost generatorja 1,5–2x poraba polnilnika in pod obremenitvijo vzdržuje frekvenco znotraj 45–65 Hz.

V: Kakšno je izhodno območje?

A: DC200–1000 V pri 0–200 A, 95 % največja učinkovitost; deluje tako na 400V kot 800V vozilih.

V: Kateri priključki so na voljo?

O: CCS1, CCS2, GB/T, CHAdeMO in NACS — ob naročilu navedite svojo mešanico; dolžina kabla je vrstična postavka.

V: Kateri certifikat je priložen izvoznim enotam?

O: Dokumentacija CE, TÜV, UL, CB in CCC je poslana v izvozno mapo.

V: Kakšen je dobavni rok in minimalno naročilo?

O: 15-20 delovnih dni, MOQ ena enota.

V: Ali slaba kakovost omrežja razveljavi garancijo?

O: Ne. Dvoletni standard, vključno z vhodno stopnjo; beležimo vhodne dogodke, tako da diagnoza ostane poštena.
