180 kW Heavy-Duty Integrated DC Fast EV Charger za komercialne flote

Kaj je ta omara s 180 kW in zakaj se O&M odloča o njeni življenjski ceni

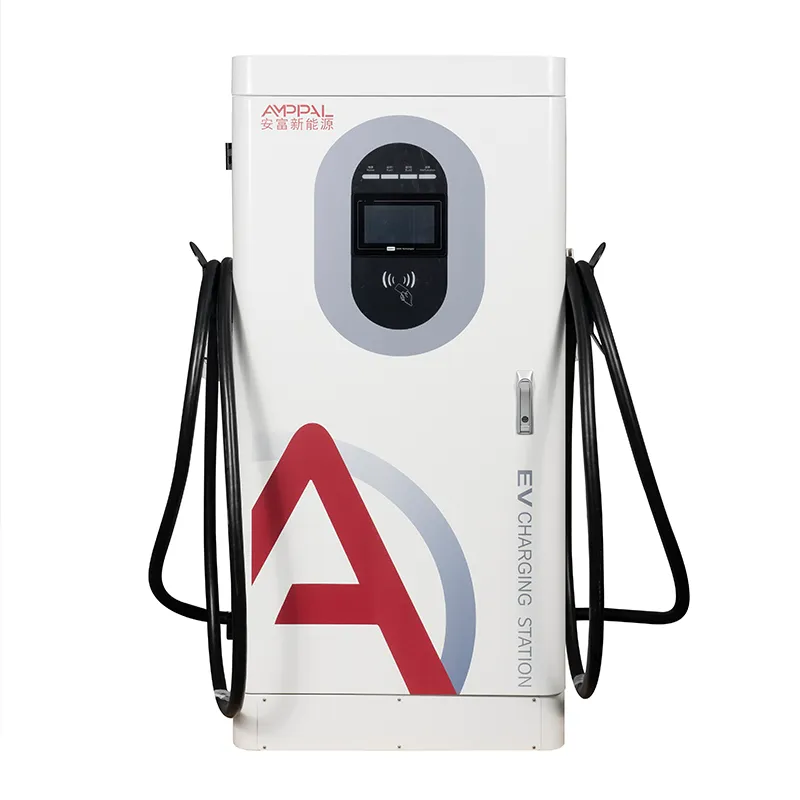

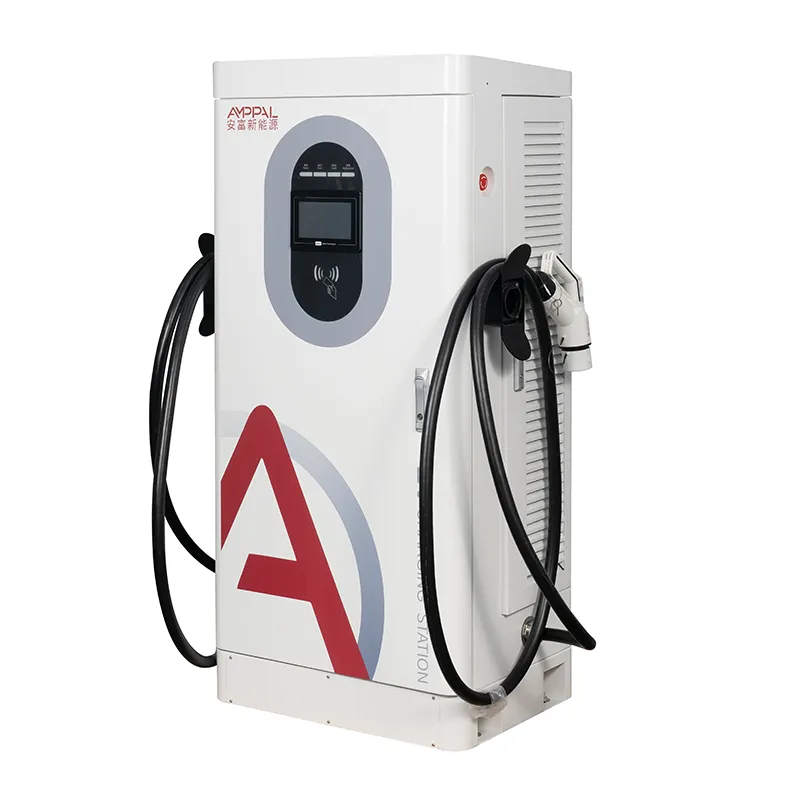

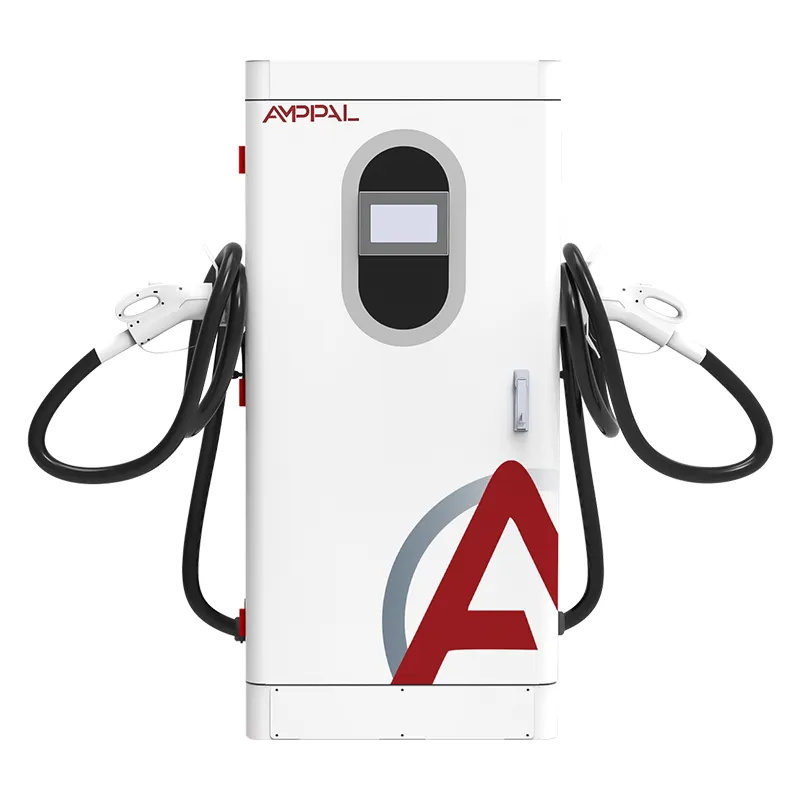

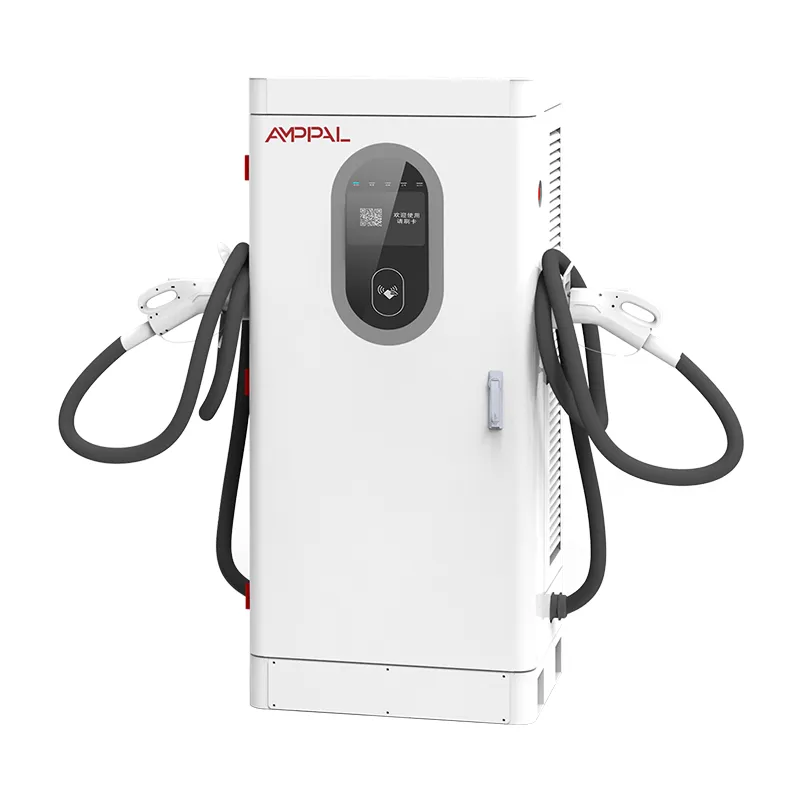

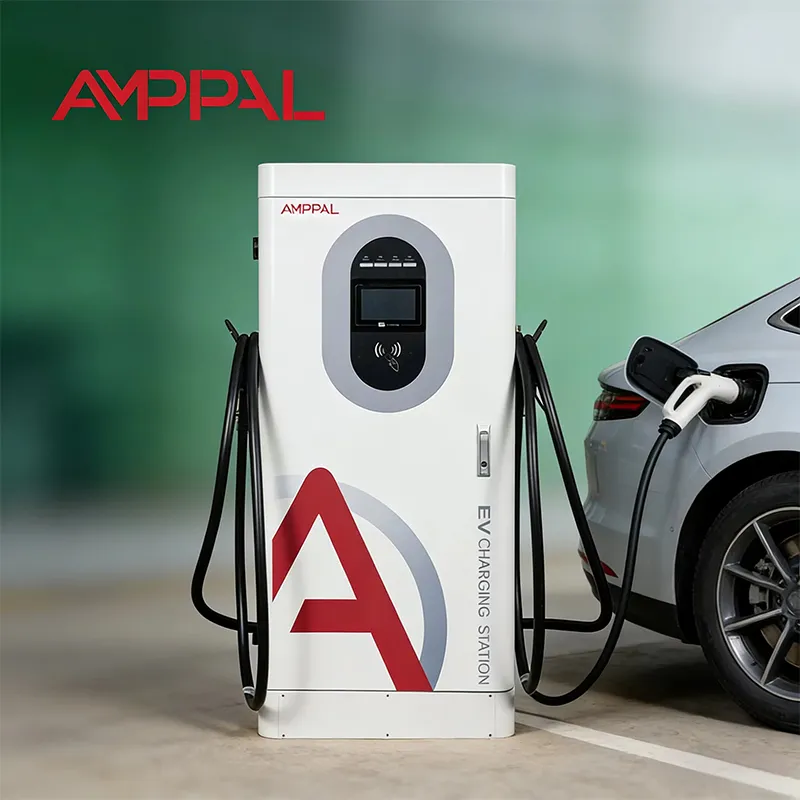

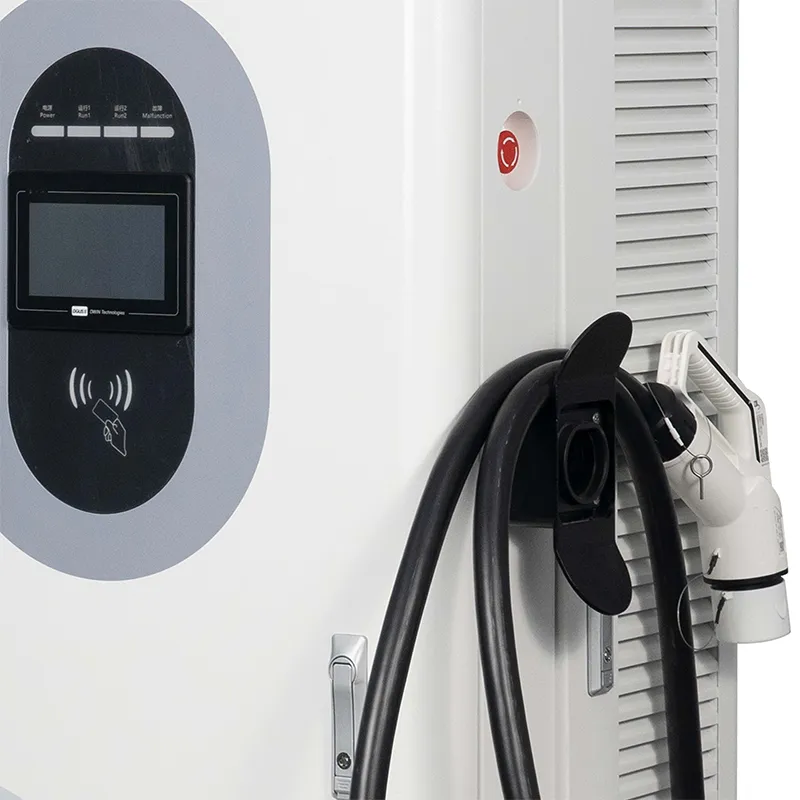

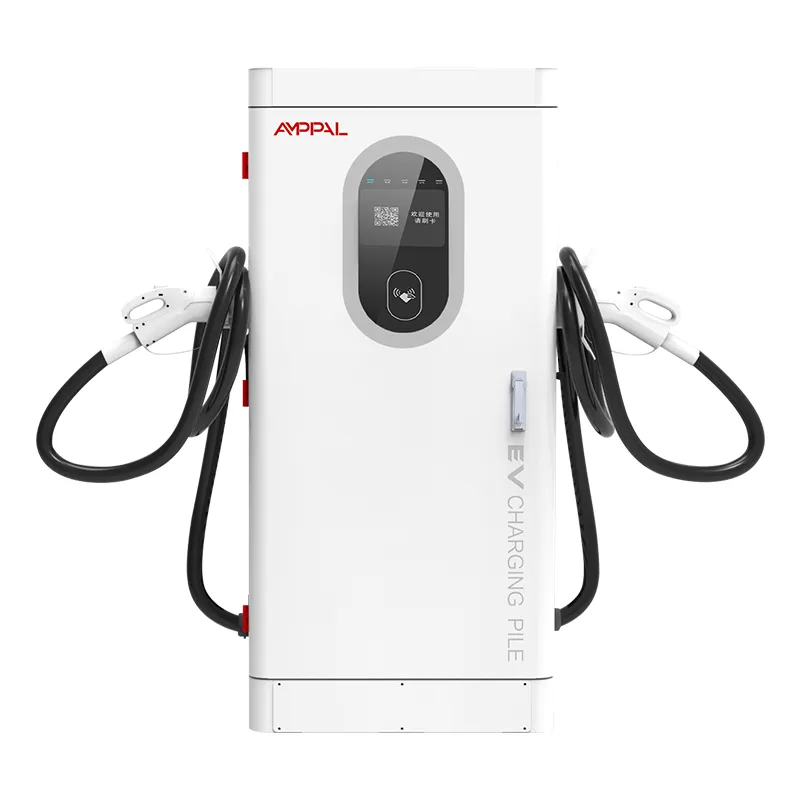

Hitri polnilnik z enosmerno močjo 180 kW je običajno najdražji stroj na majhnem mestu in najmanj nadzorovan. AF-DC-180-Y-B-O-4-H je samostoječa integrirana omarica: napajalni moduli, krmilnik, 7-palčni zaslon na dotik, čitalnik RFID, kartični terminal in dve polnilni pištoli znotraj enega ohišja 1620 × 750 × 560 mm. Privijte ga na blazinico, napajajte AC380V in deluje, ne da bi ga nihče opazoval.

Nakupna cena je morda tretjina cene tega stroja v osmih letih. Ostalo so izgube, izpadi in servisni obiski, zato ta model svoj inženirski proračun porabi za odkrivanje napak in obnovitev na daljavo. Trinajst varnostnih funkcij, javljanje alarmov OCPP in servisni model, zgrajen okoli srednjega časa za popravilo. Kupci so običajno upravljavci voznih parkov in lastniki gradbišč brez inženirja na plačilnem seznamu, zato mora stroj sam razložiti svoje težave.

13 varnostnih funkcij in napaka, ki jo vsaka ujame

Vsaka zaščita je preslikana v določen način napake, ni pritrjena kot potrditveno polje. V vrstnem redu, v katerem bi prišlo do napake na stroju:

Nadzor izolacije opazuje stran enosmernega toka za počasno uhajanje v zemljo, klasično napako zaradi staranja kabla. Alarm sproži pri nastavljenem pragu, namesto da bi čakal na močan kratki stik.

Zaščita pred zamenjavo polaritete blokira izhod, če se pištola sreča z obrnjenimi zatiči, kar ščiti elektroniko vozila pred neprevidno povezavo.

Zaščita proti streli je povzročila konice tako na vhodu AC kot na izhodu DC, kar je resnična težava na izpostavljenih podeželskih blazinah.

AC prenapetost, prenizka napetost in izguba faze prekinejo enoto zunaj 380 V ±15 %, tako da izpadi napetosti in nabrekanja omrežja nikoli ne dosežejo napajalnih modulov.

Enosmerni previsok tok, kratek stik in izhodna prenapetost so trije ločeni izleti, ker poškodovana pištola, pokvarjen modul in vozilo, ki se slabo obnaša, potrebujejo drugačno reakcijo.

Zaustavitev pri previsoki temperaturi, nadzor temperature pištole, zaznavanje preostalega puščanja, zaustavitev v sili in zaklenjeno ohišje dopolnjujejo sloj toplotne in varnostne zaščite ljudi.

Tehnične specifikacije

Mesta, kjer si omarica s 180 kW služi

Nenadzorovana nočna skladišča, kjer okvara ob 2. uri zjutraj pomeni mrtvo floto ob 6. uri zjutraj.

Maloprodajne parcele in restavracije, ki se ponoči zaprejo, vendar še vedno potrebujejo naprave, da ostanejo na spletu.

Podeželske ali koridorske lokacije, kjer en obisk servisa stane cel dan potovanja.

Majhne komercialne flote vozijo dostavna vozila po natrpanem dnevnem urniku.

Trgi s tankimi lokalnimi podpornimi omrežji, kjer je oddaljeno reševanje edina hitra možnost.

Od napake do popravka: Potek dela za oddaljeno diagnostiko

Ko se zaščita sproži, omarica zapiše zapis o napaki s časovnim žigom, serijsko številko modula in izmerjenimi vrednostmi, nato pa ga potisne na vašo platformo prek OCPP 1.6j. Na armaturni plošči vidite kodo napake - alarm za izolacijo, previsoka temperatura priključka, padec mreže - preden pride naslednji voznik.

Dva od vsakih treh alarmov, ki jih opazimo na terenu, sta samoodpravljajoča ali lažna: zaprašen konektor enkrat sporoči visoko temperaturo, padec omrežja za dve sekundi povzroči prenizko napetost. Potek dela je torej: preberite kodo, preverite vrednosti napetosti in temperature pod napetostjo na portalu, nato se odločite med oddaljeno ponastavitvijo in obiskom spletnega mesta.

Če ponastavitev na daljavo izbriše dogodek, ostane zabeležen za evidenco garancije in zavarovanja. Če ne, koda pove tehniku, kateri predal naj odpre; večina mehanskih popravkov je zamenjava konektorja ali zamenjava modula, oboje je izvedljivo s 13 mm ključem in rezervnim modulom.

Resnost alarma je na platformi razporejena: informativni dogodki se tiho beležijo, medtem ko alarmi za izolacijo in previsoko temperaturo pištole sprožijo SMS ali e-pošto dežurnemu inženirju. Tako dobi problem nočne izmene jutranjo odločitev namesto popoldanskega odkritja.

Certifikati v datoteki in testi za njimi

Certifikati CE, CB, TÜV, UL in CCC za ta model so na voljo kot kopije na zahtevo.

13 varnostnih funkcij je skladnih s standardoma EN IEC 61851-1:2019 in 61851-23:2014.

Vsaka serija deluje 48-urno zgorevanje pri 40 °C okolja z zabeleženimi izhodom, učinkovitostjo in komunikacijami.

A sample cabinet from each batch goes through the 96-hour salt spray chamber.

Vsak zaščitni izklop je tovarniško testiran in ne samo dokumentiran.

Preverjanja visokonapetostnega (hipot) in neprekinjenosti ozemljitve se ponovijo na končanih enotah, rezultati pa se priložijo serijskemu zapisniku.

Znotraj zgradbe: osem korakov od pločevine do zaboja

CNC štancanje, krivljenje in lasersko rezanje ohišja, nato varjenje in prašno lakiranje.

Vzorec serije vstopi v 96-urno komoro za razprševanje soli, medtem ko se proizvodnja nadaljuje.

Vhodne stopnje za izmenični tok in napajalni moduli za enosmerni tok so zgrajeni na ločenih linijah in nikoli pomešani.

Vhodni pregled SiC modulov, konektorjev, RFID plošč in kartičnega terminala.

Ožičenje s sponkami z navorom in vizualnim QC prehodom na vsakem spoju.

48-urno izgorevanje pri 40 °C beleženje, učinkovitost in stabilnost komunikacije.

Preizkus delovanja vsakega zaščitnega sprožilca, vključno z alarmom prisilne izolacije.

Pakiranje, paletiranje in fotoreportaža pred odpremo s serijskimi številkami.

Priročnik za določanje velikosti: ko ta 180kW omarica ni za vas

Če vaše spletno mesto oskrbuje samo avtomobile s 400 V v 30-minutnih sejah, je 180 kW več stroja, kot upravičuje promet; enota z močjo 120 kW pri nižjih kapitalskih stroških počisti isto čakalno vrsto. In če potrebujete manj kot 30-minutne dopolnitve za 800 V tovornjake, je tudi to napačen izbor - ta delovna obremenitev potrebuje tekočinsko hlajenje.

AF-DC-180-Y-B-O-4-H ustreza lokacijam z razpoložljivim transformatorjem 160–250 kVA in ekonomičnostjo, ki jo poganja čas delovanja in ne glavna moč. Če so vaša glavna skrb skladnost z omrežjem ali načini plačila, si naša modela z močjo 80 kW in 60 kW delita isto platformo omarice.

Kupite stroj, ki ga lahko vaš transformator dejansko napaja. Enota s 180 kW v šibkem omrežju, ki nikoli ne zagotavlja več kot 100 kW, je znak, ne posel.

Zakaj operaterji naročajo neposredno iz tovarne

Sprejeta poskusna naročila iz 1 enote za nove trge; cena zabojnika za 10+ enot.

Zaloge sestavljajo v 15-20 delovnih dneh; Različice OEM dodajo približno 7-10 dni.

Garancijski zahtevki gredo proizvajalcu, ne prek verige preprodajalcev.

Cena rezervnega modula se dogovori ob nakupu, tako da so stroški popravila znani vnaprej.

Angleško govoreča oddaljena podpora z dostopom do vaše platforme OCPP med zagonom.

Dokumenti za pakiranje, nakladanje in pošiljanje

Omarica je dobavljena pokonci v zaboju iz vezanega lesa približno 1720 × 850 × 660 mm, s penastimi kotnimi bloki in vrečo za vlago. Dvižna očesa na okvirju omogočajo, da viličar ali žerjav premakne celotno enoto, ne da bi jo nagnil.

Nakladalni načrti se izračunajo iz dimenzij zabojev na naročilo; štiri omare na 40-čeveljski kontejner je tipičen standardni načrt, pritrjen na tirnice za privezovanje.

Pošiljko spremlja izvozna embalaža, komercialna faktura in potrdila; kopije originalnih potrdil se pošiljajo ločeno.

Poprodaja: MTTR, nadomestni kompleti in 2-letno obdobje

Dvoletna standardna garancija zajema napajalne module, krmilnik, HMI, konektorje in terminal kartice; potrošni material, kot so kabli, je zaščiten pred proizvodnimi napakami.

Priporočeni rezervni deli za nenadzorovano lokacijo: en napajalni modul in ena krmilna plošča na štiri omare, dobavljeni z naročilom.

Tipični časi razrešitve: oddaljena ponastavitev približno 15 minut, zamenjava priključka približno 30, zamenjava modula približno 45.

Tehniki se lahko med diagnozo pridružijo seji OCPP v živo z vašo platformo.

Posodobitve vdelane programske opreme se prenašajo prek omrežja, tako da popravki prispejo brez obiska.

Polletni preventivni pregled - filtri, ponovni pregled navora, obraba konektorjev - je del priporočenega načrta vzdrževanja.

Namestitev in vzdrževanje: Napačno ali pravilno

Napačno: omaro postaviti na gola tla. Desno: betonska blazina 150 mm, sidrni vijaki in drenaža, ki je nagnjena stran od vrat.

Napačno: napajalni in komunikacijski kabli so ohlapni. Desno: ločeni vodi z vlečno vrvjo za kasnejšo zamenjavo.

Napačno: ignoriranje četrtletnega pregleda zračnega filtra. Pravilno: čiščenje ali zamenjava filtrov pred vročo sezono, ne po potovanju.

Napačno: alarm za izolacijo obravnavajte kot mehko opozorilo. Desno: izolacija pištole, beleženje odčitkov in najprej preverjanje vlage v konektorju.

Napačno: zamenjava modula, ko je omarica pod napetostjo. Desno: zaklepanje, potrdite LED za stanje pripravljenosti, nato potisnite rezervni del.

Trije operaterji govorijo o ohranjanju 180kW enot na spletu

Logistični operater v ZAE upravlja štiri enote v nenadzorovanem skladišču v puščavi. Prah je bil pravi sovražnik: alarmi za izolacijo so se pojavili dvakrat na mesec poleti in daljinska ponastavitev je večino rešila pred izmeno ob 6. uri zjutraj. Njegova pritožba je poštena - zaslon na dotik se blešči na neposrednem soncu, zato je HMI opoldne težko berljiv.

Veriga bencinskih črpalk v Kazahstanu je pozimi vsakih nekaj tednov opazila alarme za izgubo faze. Lokalno omrežje je za kratek čas padlo, kabinet je to zabeležil in trend na armaturni plošči je v enem tednu pokazal napako operaterja omrežja. Obisk spletnega mesta ni bil potreben.

Maloprodajno središče v Mehiki je imelo alarme za temperaturo konektorjev na dan 40 °C. Čiščenje kontaktov in zamenjava ene obrabljene pištole sta rešila težavo; rezervna pištola je prispela s prvotnim naročilom, tako da je popravilo trajalo eno uro.

Pogosta vprašanja: Zagon nenadzorovanega mesta z močjo 180 kW

V: Kaj se zgodi, ko se enota izklopi ob 2. uri zjutraj?

O: Napaka se zabeleži in potisne na vašo platformo prek OCPP; oddaljena ponastavitev s portala obnovi večino dogodkov.

V: Kako preberem kodo napake?

O: V dnevniku dogodkov na 7-palčnem zaslonu ali v vaši platformi; vsaka koda se preslika v del servisnega priročnika, poleg kode pa so prikazane vrednosti v živo.

V: Kakšno MTTR naj načrtujem?

O: Približno 15 minut za ponastavitev na daljavo in 45 minut za zamenjavo modula na mestu.

V: Ali alarmi za izolacijo vedno potrebujejo tehnika?

O: Ne. Najprej preverite vlago in umazanijo priključka; najbolj jasno po čiščenju in ponastavitvi. Samo vztrajni ali ponavljajoči se alarmi potrebujejo obisk.

V: Ali lahko ena oseba zamenja napajalni modul?

O: Da. Modul v obliki predala zdrsne ven po izklopu; priročnik zajema približno dve strani.

V: Katere rezervne dele naj imam?

O: Naše običajno priporočilo je en napajalni modul in ena nadzorna plošča na štiri omare.

V: Ali garancija pokriva poškodbe zaradi strele?

O: Prenapetostni dogodki se pregledujejo od primera do primera; zamenljivi odvodniki prenapetosti so standardni deli na terenu.

V: Ali se lahko 180kW še naprej polni brez interneta?

O: Da. Polnjenje se nadaljuje brez povezave, transakcije pa se shranijo in potisnejo, ko se povezava vrne.
