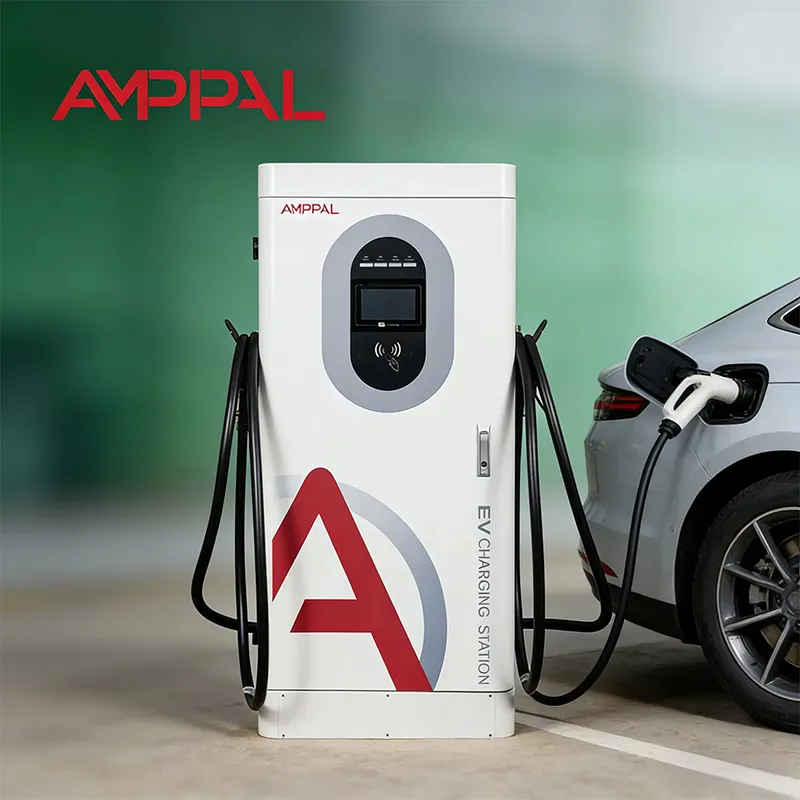

240kW visoko zmogljiva DC hitra EV polnilna postaja za skladišča voznih parkov

Zakaj je 240kW gradnik, ne le polnilnik

Najcenejša širitev je tista, za katero je načrtovana, druga faza pa je tista, kjer večina mest za polnjenje ne uspe. Prvi dve omari sta enostavni; problem nastopi, ko promet naraste in lokacija potrebuje še štiri - in transformator, jarek in vod so bili dimenzionirani natanko za dva.

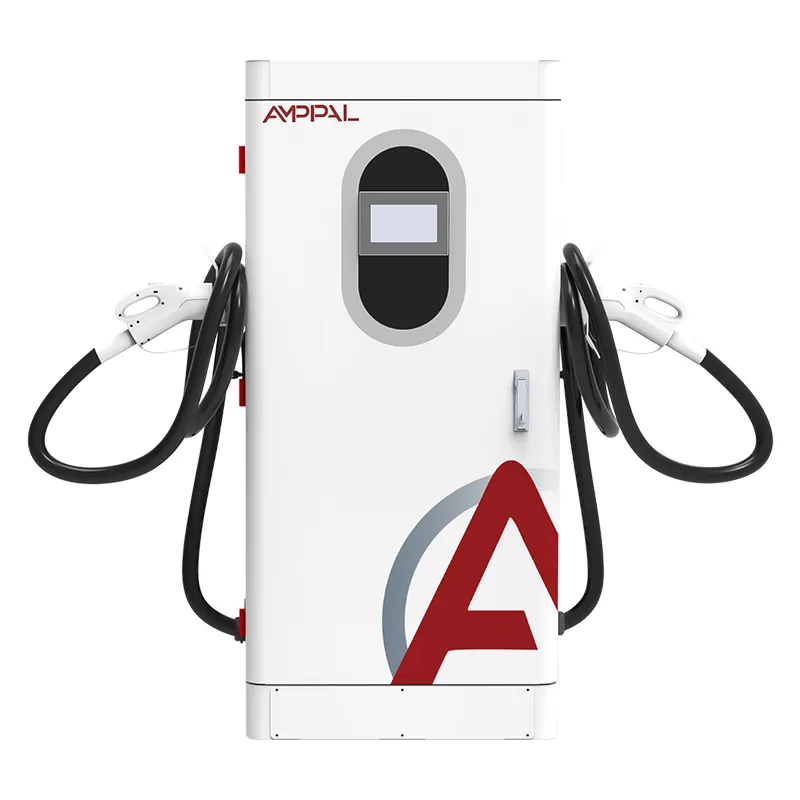

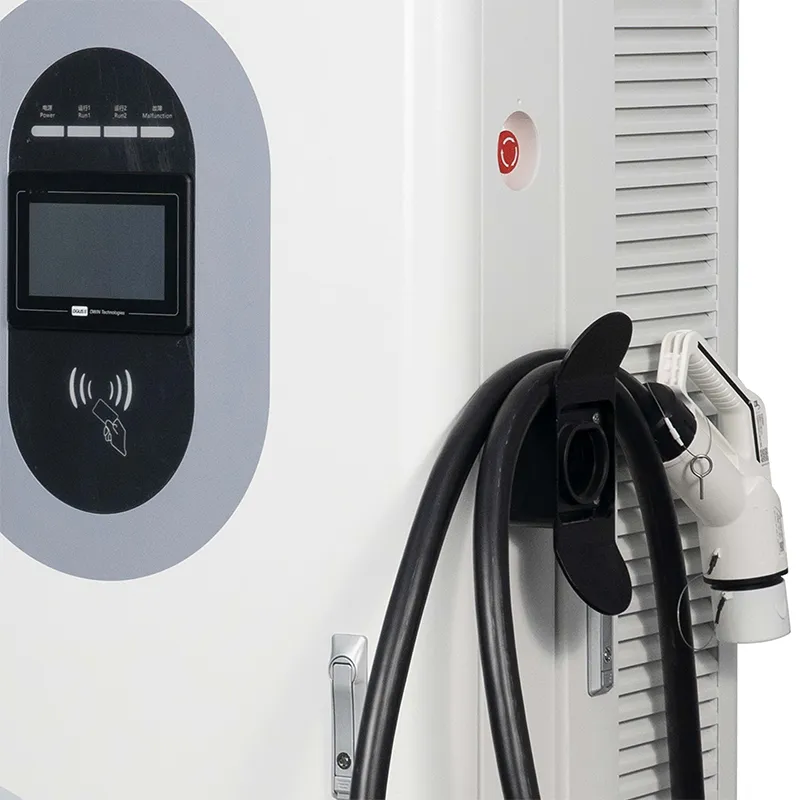

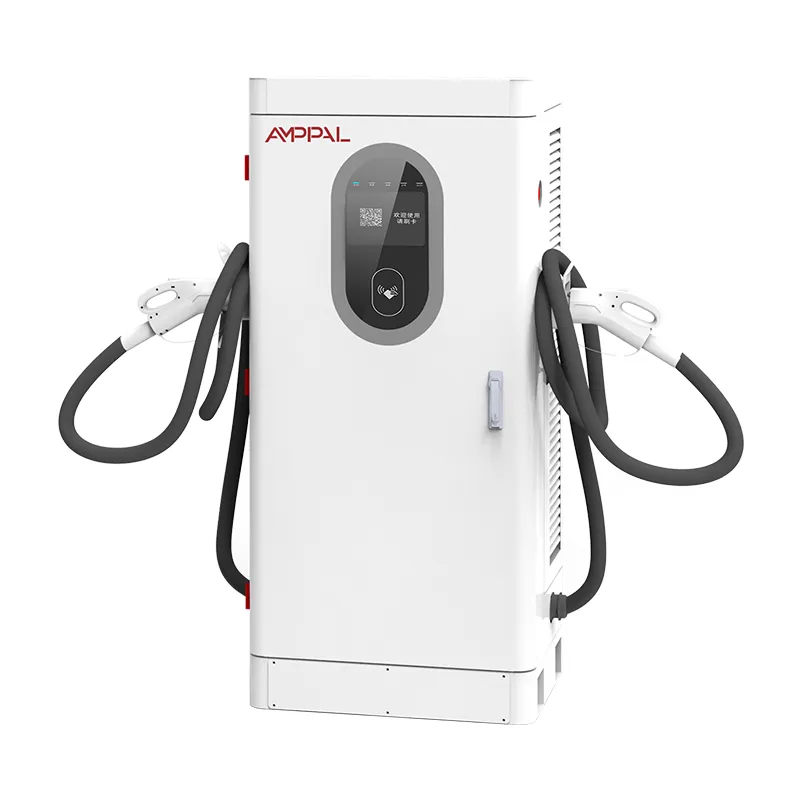

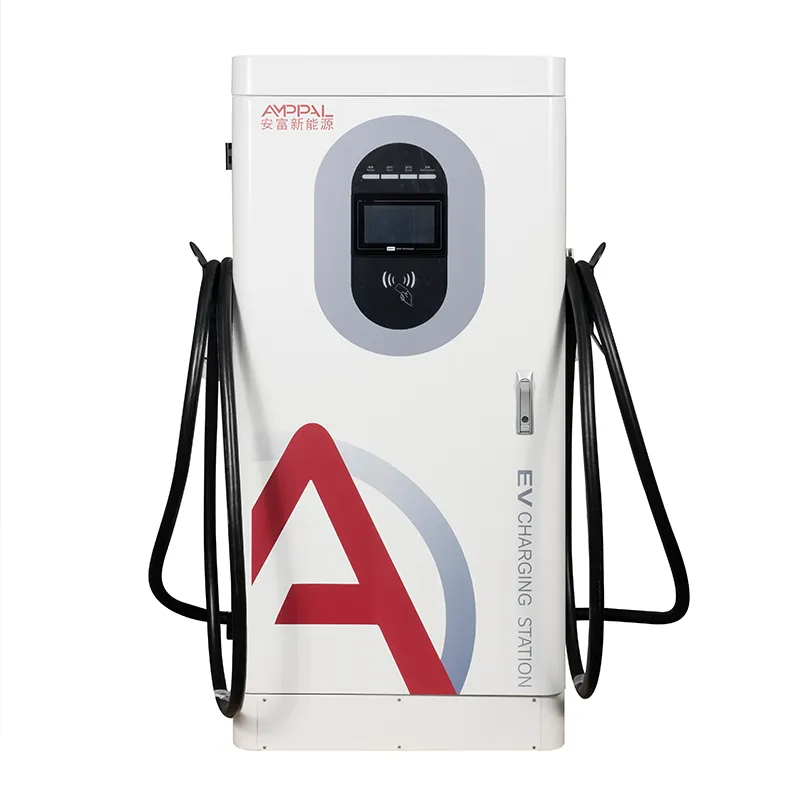

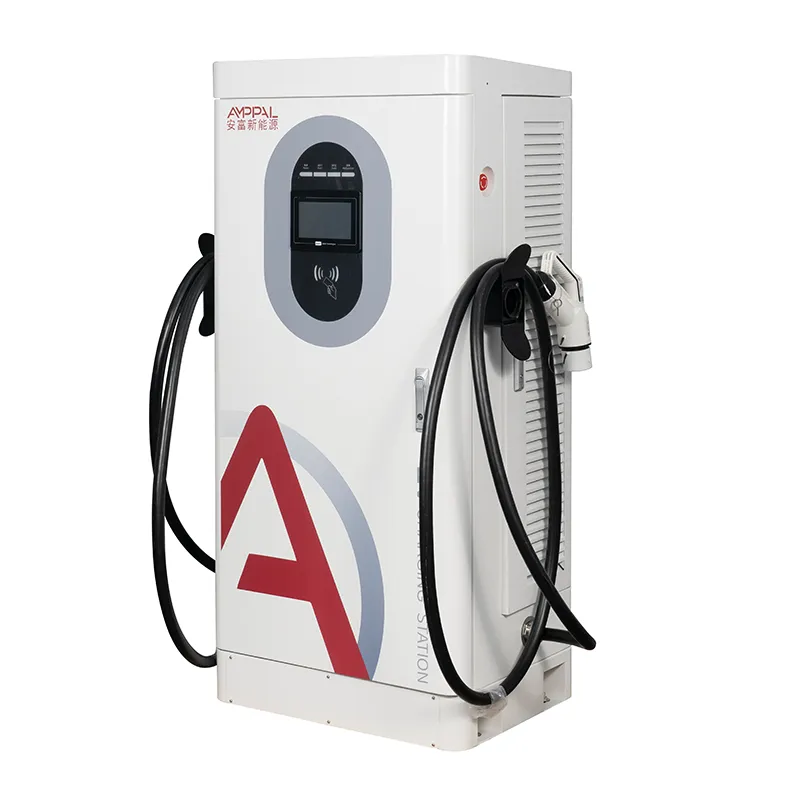

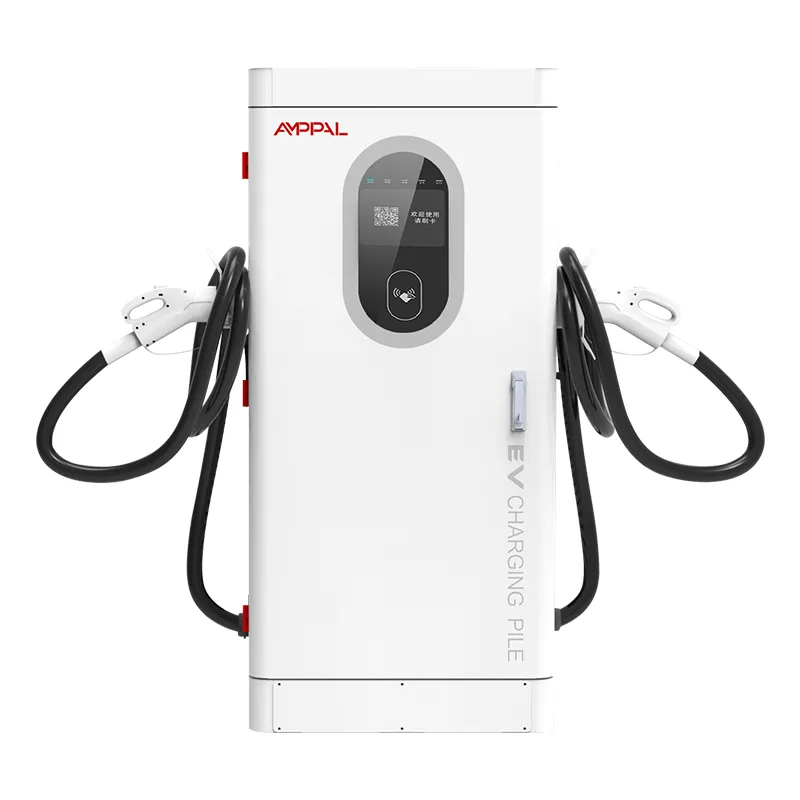

AF-DC-240-Y-B-O-4-H je samostoječa integrirana omarica (1620 × 750 × 560 mm), katere resnična naloga je prilagajanje krivulji rasti. Dve enoti danes zagotavljata 480 kW moči; enaka postavitev ploščice, kabelska pot in nastavitev OCPP sprejmejo tretji in četrti brez ponovnega kopanja. Dokumentacija za prvo fazo vključuje natančne specifikacije blazine, jarka in podajalnika, tako da izvajalec druge faze navaja risbe in ne ugibanja.

Načrtujte lokacijo, ki jo boste imeli čez tri leta, kupite omare, ki jih promet upravičuje zdaj, in pustite, da podloge, vodi in ploščad ostanejo eno fazo naprej.

Pot širitve: od dveh enot do osmih

Prva faza: dve 240kW enoti na transformatorju 630 kVA, najmanjša velikost, ki napaja obe pri polni obremenitvi z višino prostora za obremenitve na lokaciji.

Druga faza: dogradimo še dve omari in povišamo transformator na 1250 kVA; jarek prve faze in kanali so bili položeni za štiri zalive, tako da se nič ne odpira.

Tretja faza: osem enot na 2 × 1250 kVA ali en transformator 2500 kVA, razdeljen na dva podajalnika.

Faktor naključja pomaga: ne deluje vsaka enota s polno močjo v istem trenutku, zato mnogi operaterji poganjajo štiri omare na transformatorju 1000 kVA in upravljajo konice na platformi.

Vsaka faza ponovno uporabi isto konfiguracijo OCPP 1.6j, isti komplet rezervnih modulov in isto oddaljeno nadzorno ploščo – rast spremeni število, ne orodja.

Namestitev je lahko tudi postopna: omarice prispejo v roku 15-20 delovnih dni, ki ga izberete, tako da strojna oprema druge faze pristane, ko pride transformator.

Tehnične specifikacije

Vrste mest, kjer 240kW ustreza krivulji rasti

Vozni parki, katerih število vozil raste s poslom, ne z enim razpisom.

Območja avtocest, ki pričakujejo, da se bo promet podvojil pred naslednjim pregledom pogodbe.

Nakupovalna in maloprodajna središča, ki podpisujejo petletne najemne pogodbe, kjer zgodnja infrastruktura pridobi obnovo.

Lokacije taksijev in vozlišč, kjer največje povpraševanje prihaja v valovih, ne enakomerno.

Spletna mesta, kjer nadgradnja omrežja traja eno leto, tako da namestitev večje zmogljivosti zdaj premaga kasnejše čakanje.

Civili, ki se dvakrat izplačajo: kopanje jarkov, vod in blazine

Klasična napaka pri širitvi je kopanje jarkov enkrat za današnje štetje. Polaganje drugega in tretjega praznega voda poleg živega stane malo v času gradnje in prihrani najem kopača, zaplato asfalta in dovoljenje v vsaki kasnejši fazi.

Betonske podloge so cenejše v razsutem stanju kot v enem: vlivanje vseh načrtovanih podlog v prvi fazi - ali vsaj polaganje armaturnih palic in čepov cevi - zaklene geometrijo, saj ima vsaka omara v tej družini enak odtis 1620 × 750 × 560 mm.

Ko prispejo nove omare, tečejo poleg starejših na istem skladu: isti OCPP 1.6j, isti plačilni terminal, ista oddaljena orodja. Merjenje, tarife in diagnostika ostanejo enotni v mešanih serijah. Izdelane risbe prve faze - napeljave vodov, koordinate ploščadi, napajalne poti - je vredno hraniti v mapi platforme, ker ponudbe druge faze potem trajajo dneve, ne tedne.

Dokumentacija potrdila in dokazi o testiranju serije

Certifikati CE, CB, TÜV, UL in CCC so shranjeni za ta model in so na voljo na zahtevo.

13 varnostnih funkcij je skladnih s standardoma EN IEC 61851-1:2019 in 61851-23:2014.

Vsaka enota gori 48 ur pri 40 °C z močjo in učinkovitostjo, zabeleženo po serijski številki.

Vzorec serije gre skozi 96-urno komoro s solnim razpršilom.

Vsak zaščitni izklop je testiran, preden se zaboj zapre.

Hranijo se serijsko usklajena poročila o preskusih, kar je pomembno za večfazne projekte, ki zahtevajo spodbude.

Kako je zgrajena vsaka omara: osem postaj, ena serijska številka

Pločevina: CNC štancanje, laserski razrez, krivljenje, varjenje in prašno barvanje.

Vzorec serije vstopi v testiranje slanega pršila, medtem ko se linija nadaljuje.

Vhodni in enosmerni napajalni moduli so sestavljeni na ločenih linijah.

Vhodni pregled SiC modulov, konektorjev, RFID in plačilne strojne opreme.

Ožičenje z nadzorom navora z vizualnim nadzorom kakovosti na vsakem spoju.

48-urno delovanje pri 40 °C z zabeleženim napajanjem in komunikacijami.

Test delovanja zaščite na vseh 13 potovanjih.

Končno pakiranje, paletiranje in fotoreportaža pred odpremo vezana na serijsko številko.

Priročnik za določanje velikosti: Ko je 240kW napačen prvi nakup

Če je vaša povezava z omrežjem oddaljena več kot eno leto ali bo spletno mesto delovalo manj kot 20 sej na dan, je 240 kW napačen prvi nakup – manjše omarice bodo zaslužile prej in načrt širitve se lahko začne z manjšimi. Če potrebujete manj kot 30-minutne seje za 800 V tovornjake, ta delovna obremenitev potrebuje tekočinsko hlajene enote; AF-DC-240 je zračno hlajena integrirana omarica.

Razred 240kW je smiseln, ko je napoved rasti resnična in lahko lokacija absorbira korak transformatorja zdaj ali v eni fazi. Če je načrt "morda dodan pozneje", vseeno kupite vod in blazinice za večje mesto - ta del je poceni. Mesečno pregledujte poročilo o uporabi; ko povprečna največja izkoriščenost preseže približno 60 %, je to trenutek za sprožitev druge faze.

In ne kupujte osem omar, preden imate promet. Zaklepanje tovarniške cene je manj pomembno kot obresti na kapital, ki miruje v zabojih.

Zakaj je tovarniška pogodba pomembna za večfazno gradnjo

Isti model, ista osnovna linija vdelane programske opreme, isti rezervni komplet v vsaki fazi – z neposrednim naročanjem so serije dosledne.

Preizkusna naročila od 1 enote za nove trge; cene kontejnerjev od 10 enot za poznejše faze.

Zaloga izdela ladjo v 15-20 delovnih dneh, tako da je lahko druga faza časovno usklajena s civilnim urnikom.

Cena in dobavni roki za prihodnje faze se lahko dogovorijo ob prvem naročilu.

Blagovna znamka OEM, jezikovni paketi in mešanice priključkov se lahko spreminjajo na fazo brez preoblikovanja spletnega mesta.

Zaboji, zabojniki in izvozna dokumentacija

Vsaka omarica z močjo 240 kW se dostavi pokonci v zaboju iz vezanega lesa velikosti približno 1720 × 850 × 660 mm s penastimi kotnimi bloki in vrečo za vlago; dvižna ušesa ohranjajo enoto vodoravno med premikanjem žerjava ali viličarja.

Načrti nakladanja so izdelani na podlagi dimenzij zabojev na naročilo - običajno štiri omare na 40-čeveljski zabojnik - z blokiranjem in oporo na pritrdilnih točkah.

Komercialni račun, seznam pakiranja in potrdila so odposlani z blagom; kopije originalnih potrdil se pošiljajo ločeno.

Poprodaja: Ohranjanje doslednega rastočega voznega parka

Dvoletna standardna garancija za napajalne module, krmilnik, HMI in priključke za vsako enoto v vsaki fazi.

Ena rezervna strategija pokriva celotno lokacijo: modul in nadzorna plošča na štiri omare, ne glede na to, katera serija je poslana.

Vdelana programska oprema je enotna med serijami, tako da se posodobitev, ki je potisnjena v enote prve faze, enako uporablja za tiste v tretji fazi.

Zapisi na serijski ravni nam omogočajo sledenje kateremu koli delu med fazami za revizije garancij in spodbud.

Načrtovani preventivni obiski so usklajeni s časovnico vaše faze in se ne prodajajo kot dodatki.

Namestitev in razširitev: Napačno ali pravilno

Napačno: dimenzioniranje jarka za današnje število kablov. Desno: polaganje enega rezervnega praznega voda na podajalnik za naslednjo fazo.

Napačno: vlivajte podloge eno za drugo, ko prispejo omarice. Desno: vlivanje vseh načrtovanih blazinic v prvi fazi ali vsaj armature in čepov.

Napačno: postavitev podstavkov, kjer nadomestne omare pozneje ni mogoče vstaviti z žerjavom. Desno: ohranjanje dostopnega pasu za žerjav in viličar na načrtu lokacije.

Napačno: nakup transformatorja brez prostora za višino. Desno: velikost za fazo, ki jo pričakujete, s faktorjem naključja na vaši strani.

Napačno: ob predpostavki, da je treba stare in nove omare konfigurirati dvakrat. Desno: vkrcanje vsake faze na isto platformo OCPP z isto tarifno skupino.

Napačno: cevi pustite neoznačene. Desno: označevanje vsakega rezervnega kanala z njegovim ciljnim ležiščem, tako da bodoči izvajalec ve, kateri poteg gre kam.

Trije operaterji, ki so gradili v fazah

Tajsko skladišče voznega parka se je začelo z dvema 240kW enotama za deset električnih tovornjakov in transformatorjem 630 kVA. Osemnajst mesecev kasneje so dodali še dve omari in transformator dvignili na 1250 kVA; jarek prve faze je vseboval rezervne cevi, tako da je nadgradnja trajala vikend in ne en mesec. Njihova pritožba: vdelana programska oprema prve serije je zaostajala za eno izdajo, kar je rešila omrežna posodobitev.

Obcestni operater v Savdski Arabiji je zgradil dve enoti na servisnem območju z vlitimi blazinami za štiri. Ko se je promet podvojil, je drugi par vstopil brez novega betona in brez zapore ceste; edina motnja je bilo usklajevanje izpada transformatorja z komunalo.

Nakupovalno središče v Braziliji je podpisalo pogodbo za osem zalivov, kupilo pa je dve. Prazni vodi in čepi blazinic so stali eno leto, nato pa je v desetih dneh začela delovati druga faza. Vodja objektov ugotavlja, da je bila zbirka rezervnih delov prava zmaga – en komplet modulov zdaj služi vsem štirim aktivnim enotam.

Pogosta vprašanja: vprašanja o širitvi in ​​faziranju

V: Kakšen transformator potrebujem za dve 240kW enoti?

O: Transformator 630 kVA napaja oba pri polni obremenitvi s prostorom za obremenitve na lokaciji.

V: Ali lahko dodam enote pozneje brez ponovnega kopanja?

O: Da, če je jarek prve faze vseboval rezervne cevi in ​​so bile blazinice ulite za končno postavitev.

V: Ali bodo nove 240kW omarice delovale poleg starejših enot AMPPAL?

O: Da; družina si deli OCPP 1.6j, enak odtis in isti sklad platforme.

V: Moje spletno mesto ima zdaj samo 400 kVA - ali lahko še vedno začnem?

O: Začnite z dvema enotama po tarifi, ki jo upravlja povpraševanje, ali z dvema manjšima omaricama in nadgradite s transformatorjem.

V: Kako dolgo naj čakam med fazami?

O: Dokler tako ne določi čas v čakalni vrsti ali uporaba; civilne storitve so končane, tako da je dobavni rok samo 15-20 delovnih dni proizvodnje in dostave transformatorja.

V: Koliko bi morala prva faza porabiti za civilno osebje?

A: Rezervni vodi, vse blazinice (ali armaturne palice) in rezervni podajalnik; to je najcenejše zavarovanje v projektu, nekaj odstotkov proračuna kasnejše faze.

V: Ali dodane enote potrebujejo novo konfiguracijo OCPP?

O: Ne. Pridružijo se istemu strežniku in tarifni skupini; spremenita se samo ime konektorja in mesta.

V: Ali potrebujem večji rezervni komplet za osem enot?

O: Razmerje velja - en napajalni modul in ena nadzorna plošča na štiri omare pokriva celotno spletno mesto.
