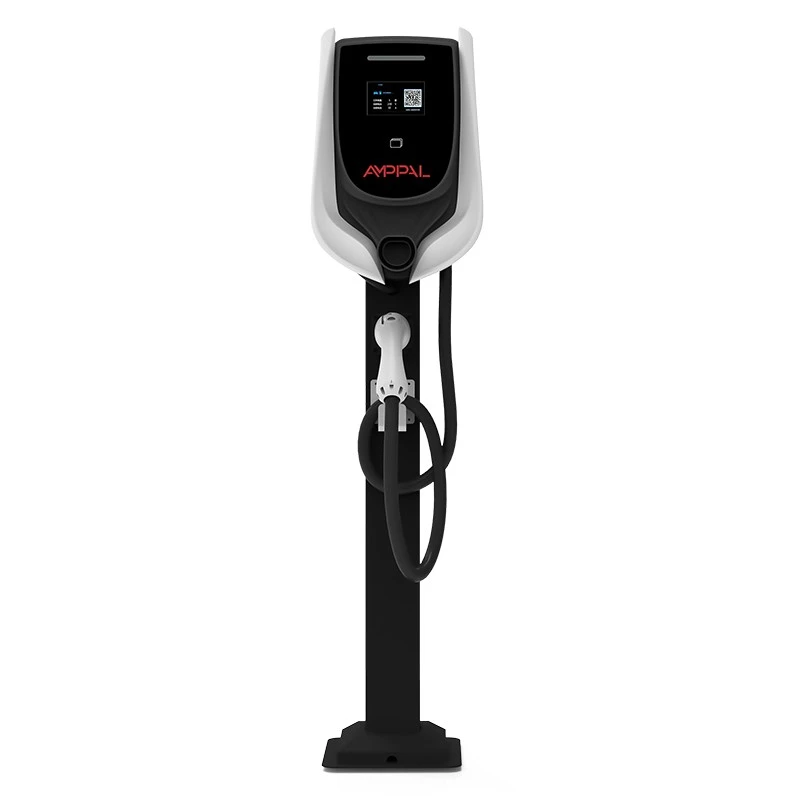

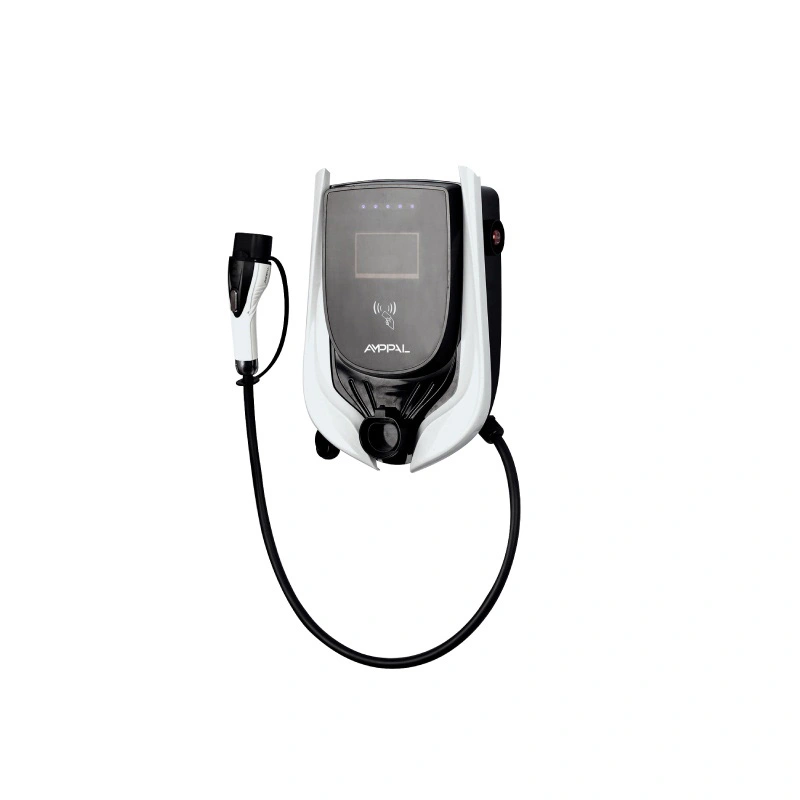

3,5kW OCPP pametna AC EV polnilna postaja za stanovanja in delovna mesta

Kaj postaja OCPP doda navadnemu Wallboxu

Obračunsko mesto, ki vam ne more povedati, kdo je kaj zaračunal, je stroškovno mesto, ne storitev. AMPPAL 3,5kW OCPP Smart AC EV polnilna postaja za stanovanja in delovna mesta (model AF-AC-3.5-L/B-A-M-4-SD-P) obstaja iz enega razloga: omogočiti stavbi, podjetju ali skupnosti, da polnijo veliko uporabnikov, ne da bi stali nad kablom.

RFID je vhodna vrata. Izdajte kartico na prebivalca ali zaposlenega in postaja bo napajala samo kartice, ki jih zaledje ali njegov lokalni seznam prepozna. Za tem stoji OCPP 1.6j, odprti protokol, ki povezuje postajo s sistemom za upravljanje zaračunavanja po vaši izbiri, tako da transakcije, tarife in poročila o napakah tečejo na eno nadzorno ploščo.

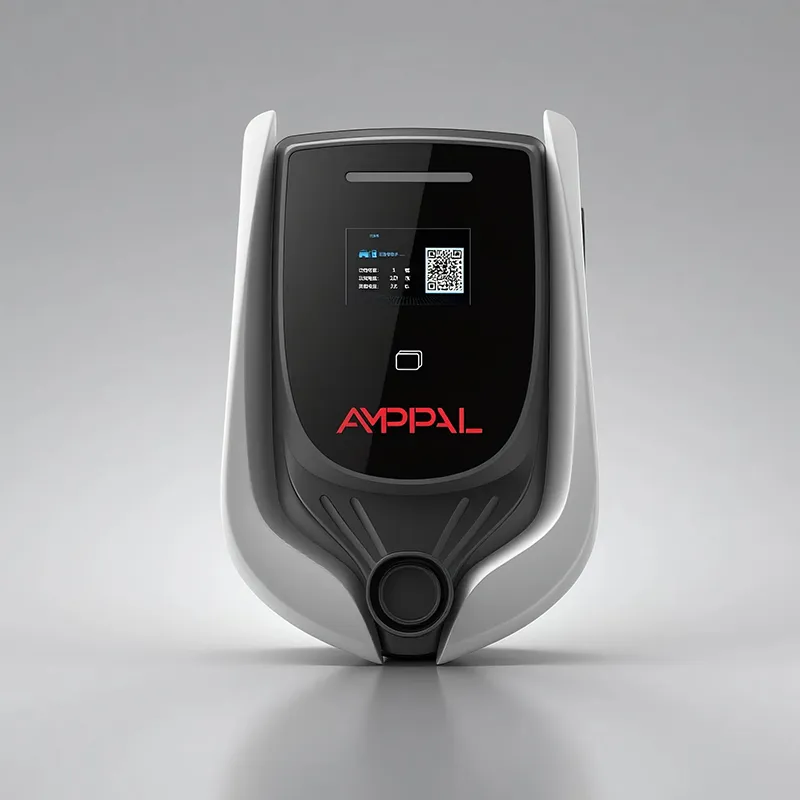

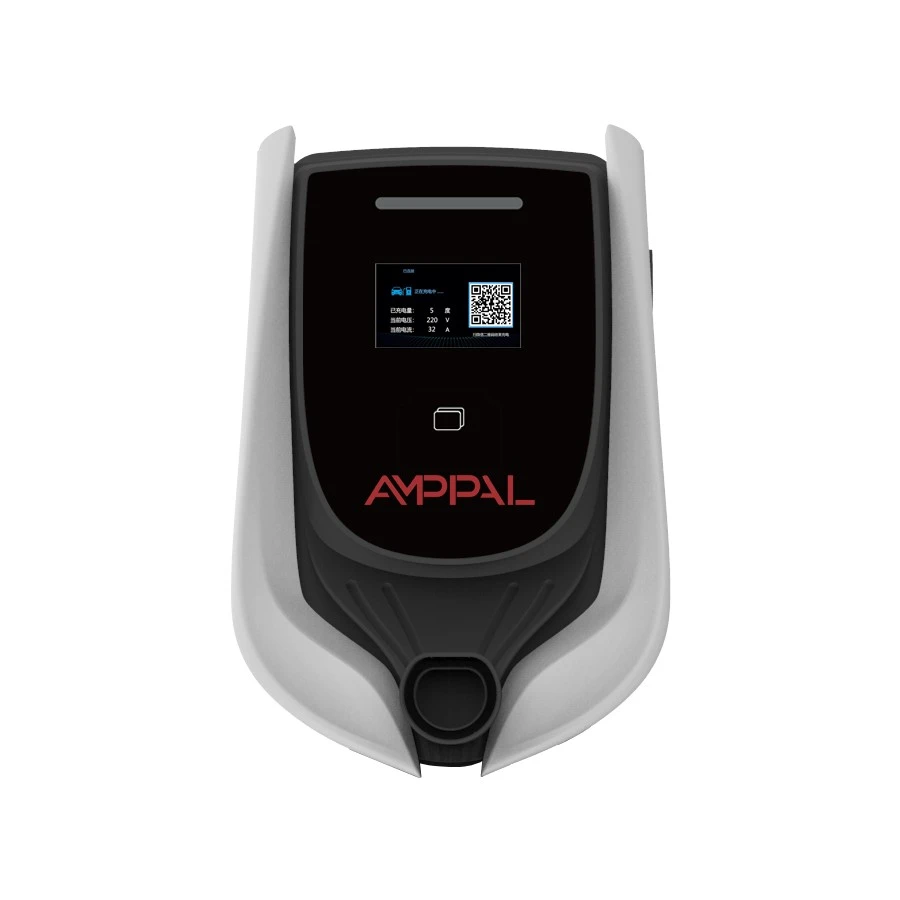

To ni domači pripomoček, ki bi dobil režo za SIM. Gre za enoto komercialnega razreda velikosti 454 × 306 × 147 mm s 4,3-palčnim LCD-zaslonom, statusnim trakom LED in štirimi možnostmi povezovanja, zgrajeno za namestitev na skupnem parkirišču in upravljanje na daljavo.

Pet razlogov, zakaj upravitelji nepremičnin izberejo omrežno postajo

Odgovornost po uporabniku: vsaka seja se zabeleži z ID-jem kartice, začetnim časom, končnim časom in kWh, tako da se mesečno poročilo o dodelitvi napiše samo.

Prilagodljivost tarif: zaledje nastavi različne cene za stanovalce, obiskovalce in osebje — ali pa prvi dve uri ne zaračuna ničesar.

Daljinsko upravljanje: zaklenite izgubljeno kartico, zaustavite postajo ali potisnite nove cene, ne da bi se dotaknili strojne opreme.

Poštenost pri skupnem parkiranju: nič več prepirov o tem, kdo se je prvi priključil; sistem časovno žigosa vse.

Pripravljen na prihodnost: ker govori OCPP 1.6j, lahko pozneje zamenjate platformo za upravljanje brez zamenjave strojne opreme.

Tehnične specifikacije

Kjer je omrežna postaja s 3,5 kW finančno smiselna

Stanovanjski bloki, kjer si 10-30 stanovalcev deli parkirno klet in vsak hoče svoj račun.

Poslovne stavbe, ki ponujajo zaračunavanje zaposlenim kot ugodnost, s povračilom stroškov za delodajalca.

Majhni hoteli in penzioni, ki oglašujejo parkiranje za električna vozila in dodajo stroške k računu za sobo.

Ograjena naselja, kjer uprava želi nadzorovan dostop za lastnike in obiskovalce.

Lahka komercialna dvorišča, kjer nekaj kombijev polni čez noč in upravitelj voznega parka potrebuje podatke o porabi na kombi.

Kako postaja govori, zaračunava in deluje brez povezave

Dotaknite se kartice in postaja bo zaledje vprašala za avtorizacijo. Na spletu se odgovor vrne v sekundi ali dveh; na LCD-prikazovalniku se prikaže ime kartice in LED-trak zasveti modro, nato se priključek vključi. Ko se seja konča, postaja posname transakcijo in jo naloži prek OCPP 1.6j, kjer jo zaledje pretvori v vrstico računa.

Na voljo so štiri povezave, ker si nista enaki strani. Ethernet ustreza fiksnim inštalacijam s strukturiranim omrežjem; 4G pokriva kleti in oddaljene parcele brez kablov; WiFi omogoča poceni naknadne vgradnje; RS485 se poveže z zunanjimi merilniki ali krmilnikom na mestu. Vsi štirje si delijo en sklad OCPP, tako da je nadzorna plošča videti enaka ne glede na povezavo.

Iskreno pri povezovanju v omrežje: povezave ne uspejo. Tako postaja hrani lokalni avtorizacijski seznam, sprejema znane kartice brez povezave, lokalno shranjuje transakcije in jih potisne v zaledje, ko se povezava vrne. Mrtev usmerjevalnik nikoli ne pomeni mrtve seje polnjenja - pomeni zamudo pri papirologiji.

UL 2202 in UL 2231-2: Kaj certifikati pokrivajo

UL 2202 zajema sam sistem polnjenja: konstrukcijo, električno varnost in nevarnost požara celotne opreme za napajanje električnih vozil.

UL 2231-2 pokriva sistem za zaščito osebja, vezje, ki ščiti uporabnika pred električnim udarom med priklopom in polnjenjem.

Oba certifikata sta navedena na enoti in ju je mogoče preveriti v spletnem imeniku UL, tako ameriški projektni inženirji preverjajo trditve.

Skladnost z OCPP 1.6j je potrjena v naši tovarni glede na testno zaledje pred vsako izdajo vdelane programske opreme.

IP54 in meja hrupa 40 dB sta izmerjena na proizvodnih vzorcih, rezultati pa se hranijo skupaj z zapisom o preskusih enote.

Vsaka postaja dodatno prestane teste hipot in izolacijske upornosti na progi, s serijsko oštevilčenimi zapisi.

Znotraj tovarne AMPPAL: osem proizvodnih korakov

Te postaje so zgrajene v kampusu Zhejiang, ki je leta 2024 dostavil več kot milijon polnilnih enot, poleg napeljav AC in DC, ki oskrbujejo projekte, kot je lokacija zelenega vodika NEOM.

1. Jeklena pločevina je razrezana na laserski opremi TRUMPF in oblikovana na CNC stiskalnicah.

2. Ohišja so prašno lakirana in opremljena s tesnili IP54.

3. Glavna in komunikacijska plošča sta sestavljeni s SMT in spajkani.

4. LCD, LED trak in čitalnik RFID so nameščeni in umerjeni.

5. Vdelana programska oprema se vklopi, nato pa se enota prijavi z našim preskusnim zaledjem, preden lahko prestane.

6. Vrata Ethernet, 4G, WiFi in RS485 se izvajajo ena za drugo.

7. Sledijo hipoti, pregledi izolacije in večurno vžiganje.

8. Končni vizualni pregled in pakiranje v karton zapreta linijo.

Ujemanje prave postaje z vašim spletnim mestom

Začnite z vzorcem parkiranja, ne s številko moči. Če vozila parkirajo šest ur ali več – stanovalci, ki delajo čez noč, zaposleni, ki delajo celodnevno, hotelski gostje – je dovolj 3,5 kW in ohranja nizko skupno obremenitev lokacije. Avto s 40 kWh pridobi približno 14 kWh v štirih urah; za večino prevozov je to celodnevna vožnja.

Ta postaja je napačno orodje za tri situacije. Za polnjenje ob prometu na avtocesti je potreben DC, ne AC. Mesta, kjer mora vsaka stojnica zagotavljati 7kW ali 11kW, bi se morala povečati na večje enote v tej družini OCPP. In spletno mesto, ki ne bo nikoli nikomur zaračunalo, je bolje ustreženo z neumnim wallboxom - zakaj bi plačali za nadzorno ploščo, ki je ne želite odpreti?

Izbira povezljivosti je pomembnejša, kot ljudje pričakujejo. Če na parkirišču ni padca omrežja in je signal v kleti šibek, načrtujte položaj za ethernet ali anteno 4G, preden naročite, ne pozneje. Povejte našim inženirjem postavitev vašega spletnega mesta in priporočili vam bomo povezavo.

Zakaj AMPPAL za vaše polnilno omrežje

Odprema naročil v 15-20 delovnih dneh. Operaterji, ki vsako četrtletje dodajajo enote, lahko rezervirajo ponavljajoče se proizvodne prostore.

Blagovna znamka OEM na ohišju, zagonskem LCD zaslonu in celo umetniškem delu kartice RFID.

OCPP 1.6j je odprt in dokumentiran; nudimo kontrolni seznam integracije za vašo izbrano platformo za upravljanje.

Certifikati UL 2202 in UL 2231-2 so v datoteki in se delijo z vašimi projektnimi svetovalci.

Sami upravljamo več kot 200 polnilnih postaj, tako da ljudje, ki odgovarjajo na vaše zahteve za podporo, upravljajo tudi s polnilnicami.

Dokumenti za pošiljanje, pakiranje in uvoz

Vsaka postaja je dobavljena v škatli s peno, ki je velika približno 58 × 42 × 30 cm, z bruto težo okoli 12 kg, vključno s stenskim nosilcem, začetnimi karticami RFID in priročnikom. Škatla je odporna na padce v kotu in označena s številko modela, navedeno na UL.

Pomorski tovor paleti 24-30 postaj na paleto; kontejner 40HQ nosi približno 300 enot. Mešane obremenitve z različicama 7kW in 11kW so običajne za distributerje, ki gradijo ponudbo.

Ponudimo EXW, FOB Ningbo ali CIF in zagotovimo komercialni račun, seznam pakiranja, potrdilo o poreklu in kopije potrdila UL, ki jih zahteva vaš carinski posrednik ali kupec.

Podpora, posodobitve vdelane programske opreme in rezervni deli

Dve leti garancije na postajo in njene notranje module proti proizvodnim napakam.

Posodobitve vdelane programske opreme se potisnejo na daljavo prek zaledja; za večino sprememb obisk spletnega mesta ni potreben.

Rezervni deli — čitalniki RFID, LCD plošče, napajalne plošče — v primeru garancije odpremo v 3–5 delovnih dneh.

Diagnostika na daljavo prebere stanje OCPP postaje in dnevnike z vami med klicem, kar večino težav reši brez tovornjaka.

Rezervni deli za to družino ostanejo na voljo pet let po tem, ko model zapusti proizvodnjo – pomembno, če ožičenje zgradbe izvajate dolgoročno.

Napačno proti prav: Upravljanje skupne postaje

Napačno: namestitev postaje na mesto, kjer neposredno sonce vse popoldne prizadene LCD. Desno: zasenčen položaj ali položaj, obrnjen proti severu, poskrbi, da je zaslon berljiv, škatla pa hladnejša.

Napačno: pustite, da na kartici 4G SIM zmanjka podatkov sredi meseca. Desno: opozorilo o nizki količini podatkov v ozadju, z Ethernetom kot nadomestno povezavo.

Napačno: predati eno skupno kartico celemu nadstropju in si ročno razdeliti račun. Desno: ena kartica na uporabnika, tako da je zapis transakcije račun.

Napačno: ob predpostavki, da pride do izpada omrežja, se polnjenje ustavi. Desno: znane kartice še vedno delujejo z lokalnega seznama; nalaganje transakcij, ko se vrne povezava.

Napačno: pustite, da se priključni kabel vleče po tleh zaliva. Desno: kavelj ali držalo za kabel in dovolj ohlapnosti, da vozniki nikoli ne raztegnejo kabla.

Izkušnje upraviteljev nepremičnin

Upravni odbor stanovanja s 240 enotami v Kuala Lumpurju je leta 2025 po dveh letih pritožb prebivalcev glede ad hoc polnjenja namestil šest postaj. Blagajnik zdaj vsak mesec izvozi poročilo o kWh na prebivalca; njena ena zamerka je, da je bil signal WiFi v kleti sprva šibek in je odbor moral zagnati en padec Etherneta, preden se je vseh šest enot ustalilo.

Najemodajalec pisarne v Dubaju je opremil postaje za 120 zaposlenih in določil različne tarife za osebje in obiskovalce. Osebje objektov, kot je, da lahko izgubljeno kartico ubijejo z armaturne plošče v nekaj sekundah; ugotavljajo, da je vmesnik LCD samo v angleščini, kar sprejemajo, vendar bi želeli lokalizirati.

Lastnik hotela v Varšavi vodi dve enoti za goste in račune, ki jih zaračunavajo prek mape sob. Cenil je obnašanje brez povezave, ko je internetni ponudnik v stavbi imel dvodnevni izpad – gostje so še vedno zaračunavali, transakcije pa so se pozneje pojavile v ozadju. Želi si le, da bi začetni komplet RFID vključeval več kartic.

Vprašanja upravljavcev spletnega mesta

V: Ali postaja preneha delovati, če internet ne deluje?

O: Ne. Znane kartice bremenijo z lokalnega seznama, transakcije pa se shranijo in naložijo, ko se povezava ponovno vzpostavi.

V: Katere platforme za upravljanje polnjenja delujejo z njim?

O: Katera koli platforma, ki govori OCPP 1.6j; damo vam kontrolni seznam integracije in pomagamo pri prvi povezavi.

V: Kako se stanovalcem zaračuna?

O: Vsaka kartica se preslika v račun v ozadju, ki seje spremeni v račune ali poročila o dodelitvi.

V: Ali lahko različni uporabniki plačajo različne cene?

O: Da. Tarife so konfigurirane za skupino kartic v ozadju, ne za postajo.

V: Kaj se zgodi z izgubljeno ali ukradeno kartico?

A: Blokiraj v ozadju; blok se ob naslednji povezavi sinhronizira z lokalnim seznamom postaje.

V: Koliko kartic lahko vsebuje seznam brez povezave?

O: Lokalni avtorizacijski seznam hrani na stotine ID-jev kartic, ki pokrivajo vse realistične zgradbe.

V: Ali je 3,5kW dovolj za stanovanjsko hišo?

O: Za polnjenje rezidentov čez noč, da; dnevni obiskovalci bodo morda morali počakati, zato se veliko spletnih mest meša v eno ali dve enoti z večjo močjo.

V: Kakšna je razlika od preproste stenske škatle RFID?

O: Integracija OCPP 1.6j, zapisi transakcij, konfiguracija na daljavo in svoboda več platform – preprosta škatla nima nič od tega.
