7 kW Compact Wallbox AC EV polnilec za stanovanjske garaže

Ni nujno, da je vaš polnilnik trajen

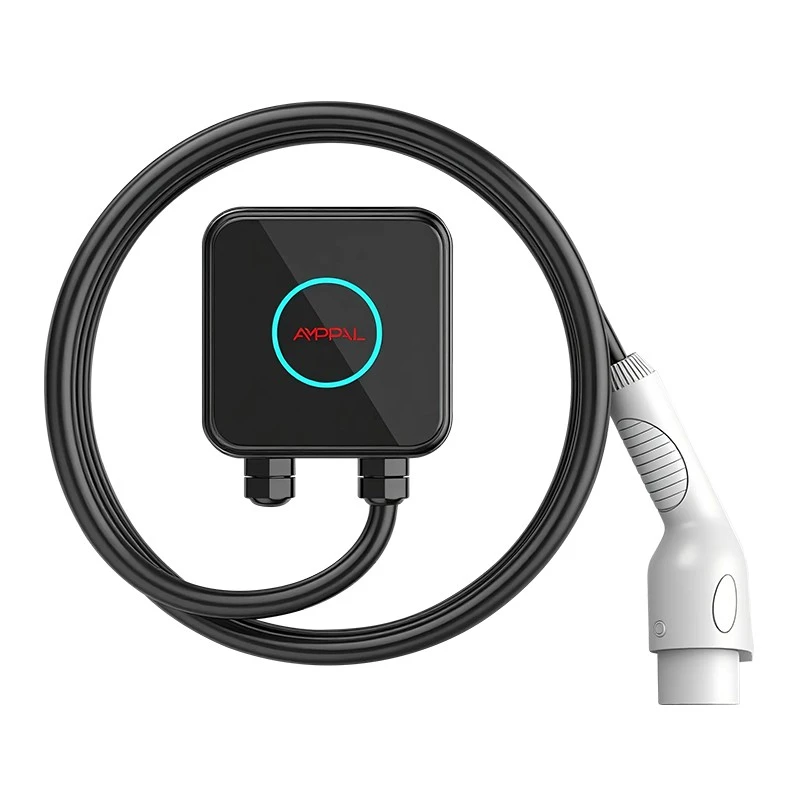

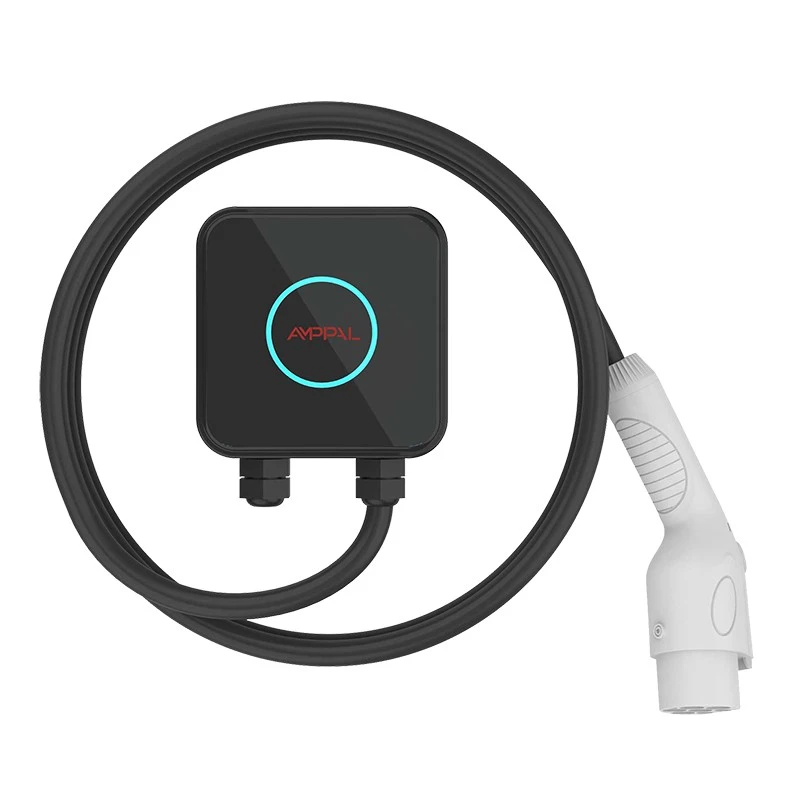

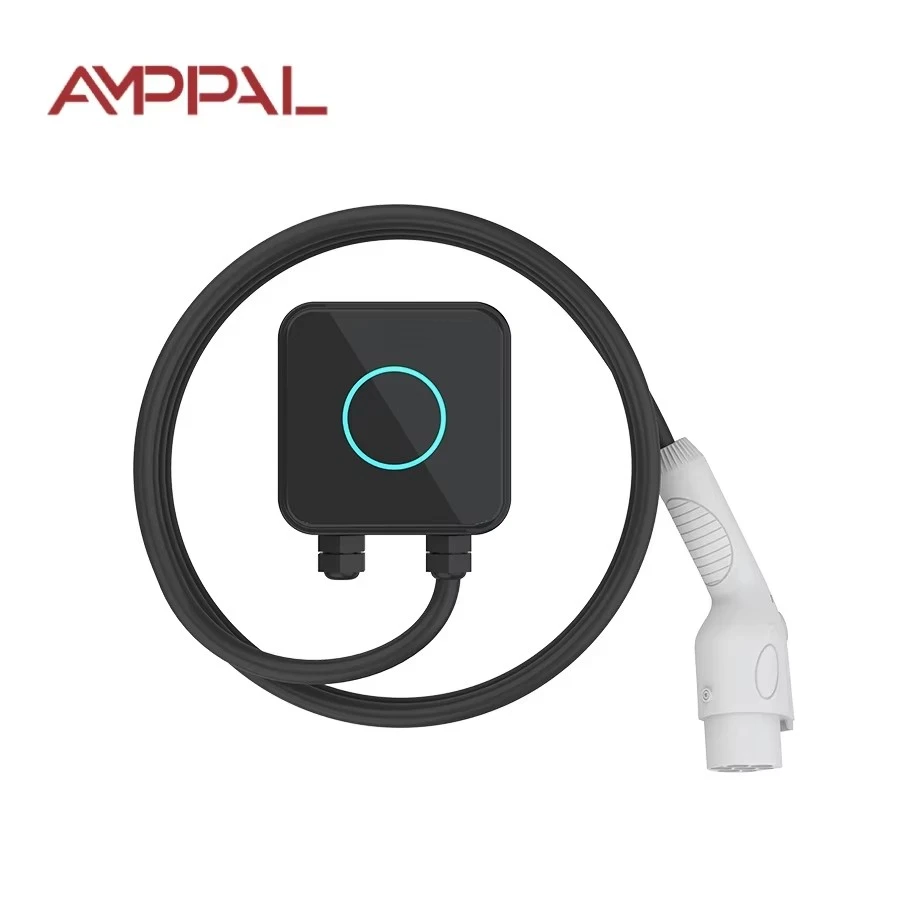

AMPPAL 7kW Compact je polnilec, ki ga lahko v petek popoldne odvijete iz stene in do ponedeljka deluje v novem mestu.

Večina lastnikov električnih vozil stensko omarico obravnava kot pohištvo – privito z vijaki, s kabli, del hiše. Če najamete, zamenjate službo ali preživite poletja v drugi nepremičnini, ta trajnost postane težava.

Ta enota tehta približno 1 kg in se pritrdi s štirimi vijaki. Odmontiraj, ovij 5m kabla in se pelje v prtljažnik poleg rezervne gume.

Polno polnjenje 32A iz ohišja v velikosti knjige

Sedem kilovatov pri 230 V pomeni 32 A - približno 30 km dosega na uro na tipičnem EV ali baterijo s 40 kWh, ki jo napolnite v približno šestih urah.

Telo je še vedno veliko 150 x 150 x 65 mm. Trik: AC polnjenje nima transformatorja v škatli; predelava živi v avtu. Tako postaja postaja majhna, medtem ko nazivna moč raste.

Toplotno upravljanje se razlikuje od naše različice s 3,5 kW - 7 kW poganja zaprto aluminijasto jedro hladilnika znotraj termoplastične lupine UL94 V-0, testiranje obremenitve pa ohranja površino pod 60 C pri 35 C okolja.

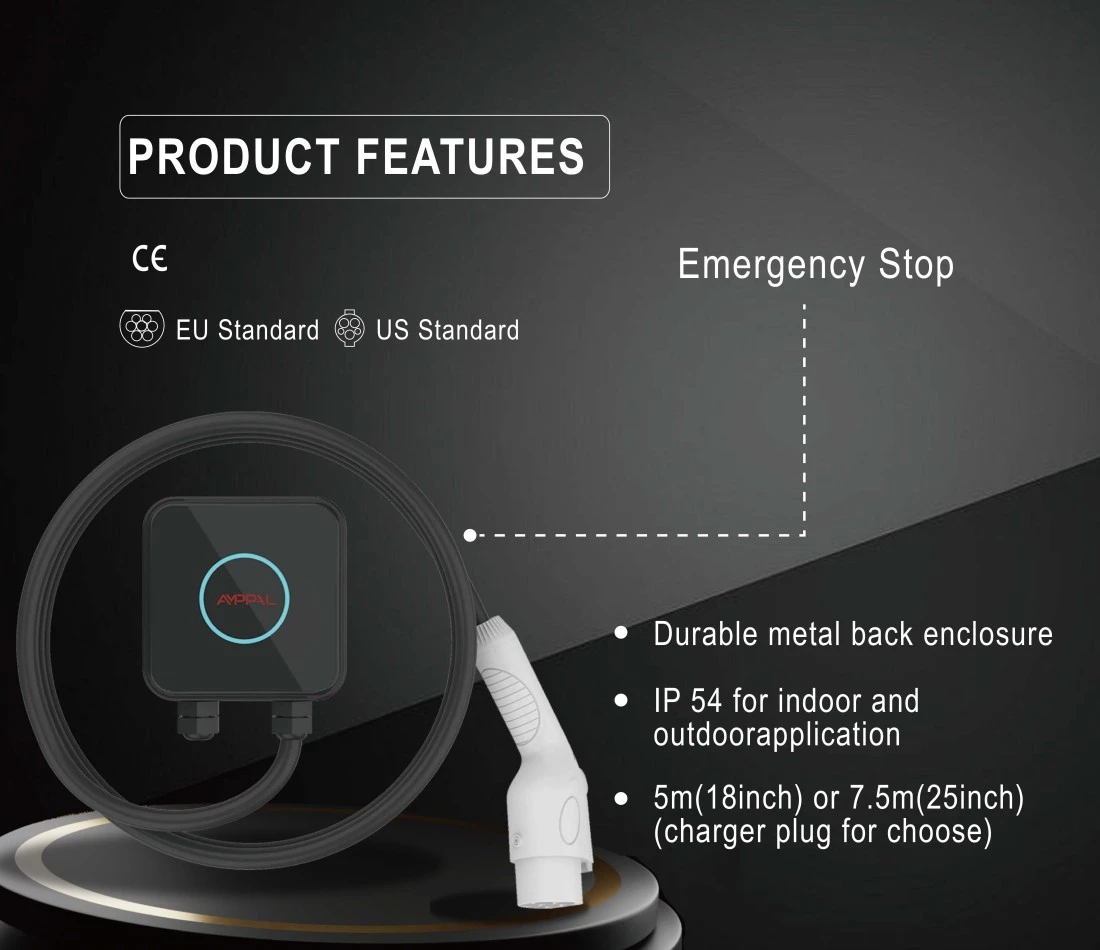

IP54 preprečuje brizganje dežja in prah, krmilna plošča s konformnim premazom pa preživi kondenzacijo v neogrevani garaži.

Rele 32 A in napajalna pot z varovalko sta ocenjena za neprekinjeno delovanje, tako da škatla izvaja osemurne nočne seje brez motečih izklopov.

Kako deluje sistem hitre montaže

Zadnja plošča se enkrat privije na steno; ohišje polnilnika zdrsne nanj in se zaskoči z dvema zaskočnima vijakoma. Za odklepanje je potreben standardni imbus ključ, skupaj približno tri minute.

Električno potrebujete namensko 32A vezje z RCD tipa A ali B. Pošiljamo kabelske uvodnice velikosti za napajalni kabel, tako da isto ohišje obravnava trdo ožičene namestitve.

Za resnično začasne nastavitve - najeto hišo za eno sezono, delavnico - lahko električar poveže stensko stran z vtičnico 32 A, enota pa se priključi prek lastnega napajalnega kabla. Potrdite lokalna pravila; nekatere države to omejujejo.

Polnilna stran je fiksni 5 m kabel. Priključek za avtomobil se razlikuje, zato pri naročanju izberite tip 2, tip 1 ali GB/T, ki ustreza vašemu vozilu.

Tehnične specifikacije

Najemniki, avtodomi in počitniški domovi: kdo ima največ koristi

1) Najemniki, ki se selijo vsaka 1-3 leta - polnilnik se seli z najemom, ne z najemodajalčevim zidom. 2) Lastniki poletne koče ali smučarske koče, ki nočejo kupiti dveh polnilnikov. 3) Vozniki električnih vozil, ki tedne preživijo pri sorodnikih in želijo pravo polnjenje čez noč. 4) Overlanders in avtodomi, ki vlečejo EV, polnjenje na priključkih v kampu. 5) Trgovci in preprodajalci, ki predstavijo polnilnike na sejmih in mestih strank.

Vsak od teh uporabnikov se sooča z isto težavo: fiksni polnilnik je zapravljen v trenutku, ko odidete. Compact pretvori te stalne stroške v prenosne.

Za kontekst, dve enoti in kabli se prilegajo standardni 60-litrski torbici - podrobnost, ki je pomembna, ko preprodajalec leti na sejem s predstavitveno zalogo.

Odstranljiva in fiksna namestitev: kompromis

Prodajamo samo fiksne postaje in to odstranljivo postajo, zato bodimo iskreni glede kompromisa.

Stalni polnilnik je bolj urejen: brez vidnih vijakov, brez ponovnega ožičenja na naslednjem mestu, običajno je daljši kabel. Če imate svoj dom in boste v njem ostali pet let, je fiksna enota boljši nakup.

Compact zamenja malo urejenosti za prenosljivost. Njegove resnične slabosti: na vsakem novem mestu morate urediti 32-ampersko vezje, 5-metrski kabel pa je krajši od 7-8-metrskega kabla pri večjih enotah.

Če se nikoli ne nameravate preseliti, plačate majhno premijo za funkcijo hitre sprostitve, ki je ne boste uporabljali. To je poštena matematika.

Standardi, testiranje in skladnost

Oznaka CE; preizkušen v skladu z IEC 61851-1:2017 za način 3 AC polnjenja.

UL94 V-0 negorljivo ohišje; ista družina primerov se uporablja v naših enotah voznega parka.

100-odstotno testiranje proizvodnje: ozemljitev, 500 V DC izolacija, 1,5 kV dielektrična odpornost.

Tipsko testiranje vključuje 96-urno slano pršilo in 500.000-ciklično vzdržljivostno vožnjo.

Sertifikati za kontaktorje, tokovne senzorje in MCU odobrenih dobaviteljev.

Tovarniški certifikati: CE, TUV, CB, UL - revidirani s strani zunanjih priglašenih organov po tekočem urniku.

Od linije SMT do kartonske embalaže

Zaporedje gradnje v naši tovarni Yueqing (Zhejiang) poteka:

1) SMT sklop z avtomatskim optičnim pregledom.

2) Nanesen in strjen konformni premaz.

3) Jedro hladilnika in sklop relejev, sestavljen v ohišje.

4) 5 m kabla, nameščenega skozi uvodnice z navorom.

5) Funkcionalni preskus simuliranega vozila pri 32A.

6) Preskušanje kontinuitete z visokim loncem in zemljo.

7) Serijsko lasersko označevanje in končni vizualni pregled.

8) Kartonska embalaža z montažno ploščo, imbus ključem in priročnikom ter 24-urnim vzorcem vžganja na serijo.

AC in DC vodi potekajo ločeno v obratu; pločevina za večje postaje prihaja iz robotskih linij, izdelanih s partnerji FANUC (Šanghaj) in TRUMPF (Nemčija). Letna zmogljivost presega milijon enot.

Ali je 7kW prava hitrost za vašo vožnjo?

Sedem kilovatov pokriva klasičen vzorec čez noč: 30 km dosega na uro, osem ur parkiranja je enako dodanih 240 km. To zadovolji večino potnikov in celo najem na dolge razdalje.

To ni pravi izdelek, če dnevno prevozite več kot 250 km brez drugega polnjenja ali če vaš avto sprejema 3-fazno 11kW in ima vaš dom 3-fazno napeljavo - potem vam 11kW postaja bolje služi.

Pa še pretirano za priključni hibrid z 10 kWh baterijo; 3,5 kW Compact bi to napolnil čez noč in bi bil nakup nižji.

Kaj dobite od tovarne, kar drugi preskočijo

Neposredni proizvajalec: Zhejiang Anfu New Energy Technology Co., Ltd., ustanovljeno leta 2014, specializirano podjetje na nacionalni ravni z več kot 260 zaposlenimi.

Standardni dobavni rok 15-20 delovnih dni; zračno odpremljeni vzorci v 3-5 delovnih dneh.

Možnosti OEM od 100 enot: logotip, dolžina kabla, standardni vtič (Tip 1/Tip 2/GB/T), barva ohišja.

Izvozna dokumentacija je končana: izjava CE, poročilo o preskusu IEC 61851-1, potrdilo o tovarniški kontroli.

Rezultati v več kot 40 državah; referenčna partnerja sta NEOM (Saudova Arabija) in Sime Darby (Malezija).

Preskusna MOQ 1 enote; cenovne stopnje pri 50 in 500 enotah.

Možnosti škatle, teže in tovora

Škatla za pošiljanje je 210 x 210 x 120 mm in tehta približno 1,7 kg z montažno ploščo in orodjem. Paleta s 50 enotami tehta manj kot 90 kg, zato je zračni tovor privzet za majhna naročila - običajno 5-7 dni od vrat do vrat v Evropo.

Pomorski prevoz: približno 1.200 enot na 20-čeveljski kontejner na 24 paletah s skrčljivo folijo po 50 kartonov.

Pogoji: FOB Ningbo ali Šanghaj, EXW ali CIF. Papirologija vključuje komercialni račun, pakirnico, izjavo CE in potrdilo o poreklu; L/C in D/P sprejeti.

Garancija, rezervni deli in servisni odgovor

2-letna garancija na proizvodne napake; delo in vračilo po dogovoru za vsak primer.

Rezervni deli - rele, krmilna plošča, kabel, montažna plošča - odprema v 7 delovnih dneh.

Foto ali video diagnoza napak z odgovorom inženirja v enem delovnem dnevu.

Vzdrževanje uporabnika: en mesec po namestitvi obrišite zračnike, preverite ovoj kabla, ponovno privijte vijake.

Pogodbe o servisiranju trgovcev z lokalnimi partnerji v Nemčiji, Franciji in ZAE.

Kaj morate in česa ne storite pri premikanju polnilnika

Napačno: izvlecite napajalni kabel in mokro zapakirajte enoto. Desno: izklopite odklopnik, posušite uvodnice, ohlapno navijte kabel, škatlo pospravite pokonci v prtljažnik.

Napačno: ponovna namestitev na novem naslovu, ne da bi električar preveril tokokrog. Pravilno: lokalni električar naj preveri zmogljivost 32 A in vrsto RCD, preden privijete ploščo.

Napačno: enoto nosite za polnilni kabel. Desno: dvignite ga za telo - kabel je ocenjen za tok, ne za prenašanje prtljage.

Napačno: puško tipa 2 pustiti viseti na tleh na začasnem mestu. Desno: uporabite stensko torbico ali zapakirajte pištolo, če torbice ni.

Napačno: domneva, da bo zadostovala katera koli 230-voltna vtičnica na cilju. Desno: preverite, ali je vezje zmožno 32A; vtičnica 13 A bo sprožila ali zadušila sejo.

Izkušnje lastnika s premičnim polnilnikom

Programski inženir, ki je najet v Dublinu, se v povprečju preseli vsakih 18 mesecev. Montažni komplet hrani v torbici in pravi, da je za selitev potreben 'en odmor za kosilo': odklopnik, štirje vijaki, škatla v avtu, ponovna namestitev v novem stanovanju. Njegov oprijem: 5-metrski kabel je tesen za oddaljeno stran dvojnega ležišča, zato parkira nos navznoter.

Par v Vancouvru obdrži enega Compacta za svoje stanovanje in kočo ob jezeru, oddaljeno štiri ure, in kupi drugo zadnjo ploščo, tako da stenska oprema ostane na obeh mestih. Ulov, ki so ga našli: v kabini 7kW doseže največ 32A tokokroga, tako da grelnik vode in polnilnik ne moreta delovati skupaj – načrtujejo polnjenje čez noč.

Prevoznik v Avstraliji polni iz priključkov kampa 32A in poroča, da je enota v prtljažniku preživela 4000 km makadamskih cest. Majhna opomba: kartica za hitri začetek je samo v angleščini, v škatli pa želi francosko/špansko različico.

Vprašanja, ki jih najemniki postavljajo največ

V: Ali potrebujem dovoljenje najemodajalca za namestitev tega?

A: Zadnja plošča pušča štiri majhne luknje za vijake, zato najprej vprašajte; večina najemodajalcev to sprejme, ker je odstranitev čista.

V: Ali ga res lahko premaknem sam?

O: Odstranitev je varna za DIY, vendar je za vsako ponovno namestitev potreben električar, da preveri vezje.

V: Ali se bo polnil hitreje kot babič kabel?

O: Da – približno trikrat hitreje kot polnjenje z gospodinjskim kablom 8 A.

V: Kaj pa, če ima moj naslednji dom samo enofazni 16A?

O: Tam se enota prilagaja in polni pri 3,7 kW.

V: Kateri vtič naj naročim?

O: Tip 2 za evropske avtomobile, tip 1 za večino japonskih in ameriških modelov, GB/T za vozila za kitajski trg.

V: Ali je ohišje dovolj trdno za potovanje po prtljažniku?

O: Lupina UL94 V-0 z zaprtim jedrom hladilnika je preizkušena; po možnosti zapakirajte v originalno škatlo.

V: Kaj če izgubim šestnajstiški ključ?

O: To je standardna velikost, ki se prodaja kjerkoli; v škatlo vključimo tudi rezervnega.

V: Kako dolgo traja polno polnjenje tipičnega električnega vozila?

O: Baterija s 40 kWh se pri 7kW napolni od 10 % do 100 % v približno 5,5-6 urah.

V: Ali lahko ena enota polni dva avtomobila?

O: Ne - en konektor na enoto; dodajte drugi Compact, če potrebujete dve ležišči.
