600kW ultra hiter polnilni sistem DC DC za velika polnilna vozlišča

Arhitektura razdeljenega tipa: kaj vam ločevanje kabineta resnično kupi

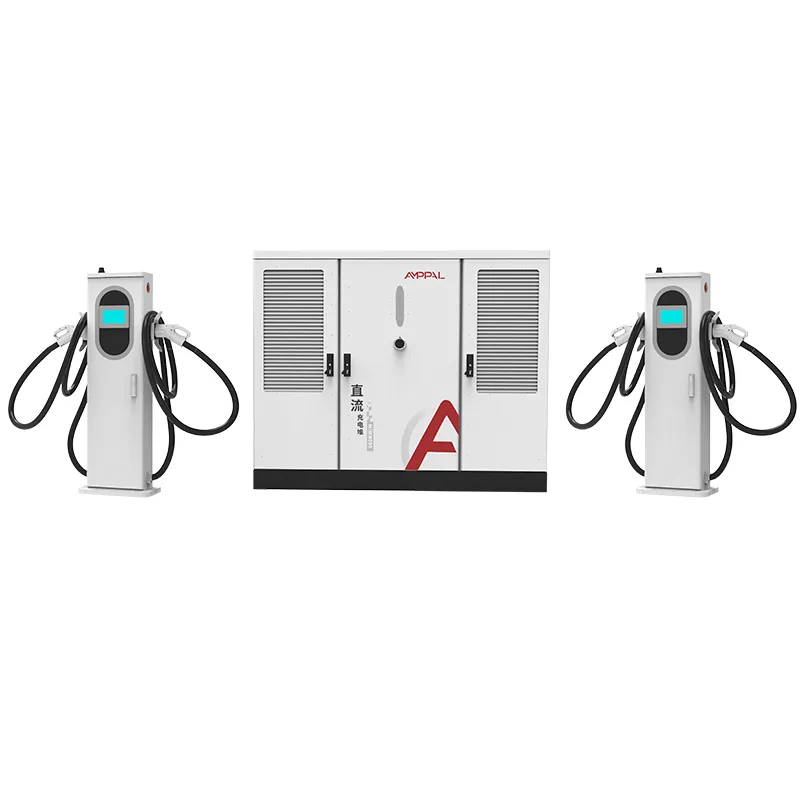

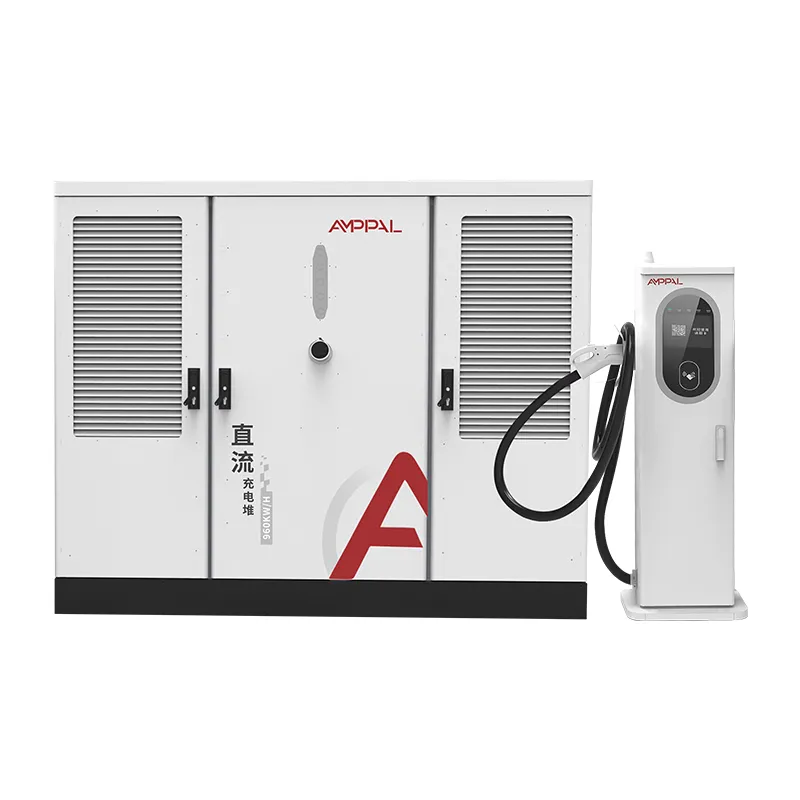

Večina polnilnih mest je postavljenih vzvratno: najtežja, najbolj hrupna oprema na koncu stoji sredi parkirišča, poleg avtomobilov. Sistem razdeljenega tipa to spremeni. Napajalna omarica 2200 x 1800 x 1000 mm, del, ki izvaja pretvorbo AC-to-DC in prenaša 65 dB hrupa ventilatorja, gre v kot, pomožno sobo ali za ograjo. Ob vozilu je samo terminal, točilni avtomat dimenzij 1517 x 650 x 300 mm s kablom in konektorjem.

Ta ločitev zveni preprosto, vendar spremeni skoraj vse o tem, kako je postaja zgrajena in vodena. Težki vhodni kabli tečejo do omare enkrat; dovod enosmernega toka do vsakega terminala je kratek in ga je enostavno usmeriti pod zaliv. Nehaš se prepirati z najemodajalci glede površine, saj so najdražji kvadrati v stavbi tisti pod avtomobilom.

Glavne prednosti 600kW split sistema

Šest praktičnih razlik loči to postavitev od integrirane 600kW omarice in nobena od njih ni kozmetična.

Postavitev v omaro je brezplačna: napajalnik postavite v strojnico, ograjen kotiček ali pod nadstrešek, terminal pa zavzame le majhen delček ob zalivu.

Rast pomeni dodajanje terminalov, ne omar. Stran, ki se začne s 4 puškami, se lahko premakne na 8 ali 12 z uporabo iste omare, ker sta nabor moči in število vtičnic neodvisni odločitvi.

Pokvarjen razdelilnik ustavi eno polje, ne postaje. Zamenjajte terminal v približno 30 minutah, medtem ko se druge puške polnijo.

Toplota in hrup zapustita območje potnikov. Navijači živijo s kabinetom, zato vozniki čakajo v tišini.

Kabli ostanejo kratki. DC povezava med omarico in terminalom je dimenzionirana za polje, ne za celotno parcelo, kar znižuje nameščene stroške na stojnico.

Ena omara, 2 do 16 pištol. Število terminalov je izbrano ob naročilu in pozneje spremenjeno, tako da vaša naložba v moč ni vezana na današnji promet.

Tehnične specifikacije

Kjer si 600kW split sistem zasluži svoje mesto

Skladišča voznega parka, kjer avtobusi ali tovornjaki parkirajo v vrstah, napajalna soba pa lahko stoji ob zadnji steni.

Trgi ob cestah, kjer je robnik ob stojnici vreden več kot odtis kabineta.

Pretvorbe bencinskih črpalk, kjer obstaja nadstrešek, kiosk pa je edina notranja točka.

Mestna mesta z omejitvami hrupa: terminal je tih, hrupna strojna oprema pa je zaprta stran od domov.

Večnadstropna parkirišča, kjer je pritličje rezervirano za vozila, kabinet pa živi v servisnem hodniku.

Kako napajalna omarica in terminali sodelujejo

Znotraj omare usmerniški moduli pretvorijo AC480V ±10% vhod v vodilo s konstantno močjo 300-1000VDC. Krmilnik na strani ohišja se pogovarja z vsakim terminalom prek povezave DC in se v realnem času odloča, koliko od 600 kW vsaka aktivna pištola prejme.

Terminali so namenoma preprosti: držijo konektor, napeljavo kablov, plačilo ali rokovanje OCPP in, v različici s tekočinskim hlajenjem, hladilno zanko z oceno 600 A. Ker inteligenca živi v ohišju, nadgradnja mesta z zračno hlajenih terminalov 250 A na 600 A tekočinsko hlajenih ne zahteva nove napajalne enote.

Ko avto pripelje, sistem prebere njegovo zahtevo po napetosti, dodeli moč in poveča. Ko se seja konča, se ta del skupine 600 kW v nekaj sekundah sprosti naslednjemu vozilu. Postaje na OCPP 1.6 ali 2.0 lahko nadzorujejo in omejijo celotno spletno mesto na daljavo.

Certificiranje in zagotavljanje kakovosti

Serija AF-DC-600 zapusti našo tovarno Yueqing s certifikati, ki jih zahtevajo severnoameriški projekti, podprti s testi, ki jih vsaka enota ponovi pred pakiranjem.

UL 2202-2022 za opremo sistema za polnjenje električnih vozil in UL 2231-2 za sistem zaščite osebja; oba sta navedena na nalepki enote.

Zaščita pred vdorom IP54, preverjena s testi prahu in vodnega curka na vzorčenih ohišjih.

96-urni sprej s soljo na ohišjih in terminalih, za obalna mesta.

Vsaka omara pred zlaganjem v zaboj izvaja polno obremenitev; zapisi o preskusih se vodijo po serijski številki.

Oznake CE, CB in TUV pokrivajo trge, ki jih uporabljajo, tako da ena proizvodna linija služi več kot 40 državam.

Kako sestavimo serijo AF-DC-600

Korak 1. Jekleni koluti so razrezani in preluknjani na CNC revolverskih stiskalnicah, nato pa lasersko razrezani, kjer profili to zahtevajo.

2. korak. Robotske roke FANUC zvarijo okvir omare in ohišja terminalov na istih linijah, ki se uporabljajo za izvozne enote velike količine.

Korak 3. Krivilni stroji TRUMPF zložijo plošče; ohišja so prašno lakirana in utrjena v pečici.

4. korak. Komponente na strani AC, odklopniki, kontaktorji in distribucija so ožičeni na namenski tekoči liniji za AC.

Korak 5. Usmerniški moduli in krmilnik so nameščeni na enosmerni vod, ločeni od izmeničnega toka, da se prepreči navzkrižna kontaminacija.

Korak 6. Vsaka omarica je obremenjena s polno močjo 600 kW na uporovni obremenitveni banki in preverjena glede učinkovitosti, faktorja moči in valovanja.

Korak 7. Enote izvajajo 48-urno izgorevanje s kolesarskimi obremenitvami; napake se predelajo in ponovno testirajo, ne pošiljajo.

Korak 8. Končni pregled preveri navor, napeljavo kabla, nalepke in serijske zapise pred zaboji.

Ali je split sistem prava postavitev za vaše spletno mesto?

Izberite razdelitev, če nameravate rasti, če je parkirišče dragoceno ali če morate izolirati hrup in toploto. Izberite ga, če lahko vaš pomožni prostor sprejme 2200 mm visoko omaro in ima mesto pot za dovod DC.

Preskočite ga, če uporabljate eno samo mesto z dvema pištolama brez načrta razširitve: integrirana enota stane manj in se hitreje namesti. Preskočite ga, če na spletnem mestu sploh ni prostora za veliko omaro, in ga preskočite, če je promet pod približno štirimi sejami na dan na pištolo, ker matematika vračila le redko deluje pri tej uporabi.

Če ste v dvomih, nam pošljite načrt lokacije. Preden se odločite, izračunamo dolžino kabla za enosmerni tok, padec napetosti in število sponk.

Zakaj nas kupci ugodno primerjajo s split sistemi

Tovarniške cene neposredno od Zhejiang Anfu New Energy Technology Co., Ltd., proizvajalca, ustanovljenega leta 2014, z več kot 260 zaposlenimi.

Dostava v 15-20 delovnih dneh po odobritvi izrisa; MOQ se začne pri eni posodi.

UL 2202-2022 in UL 2231-2 navedena, ni samodeklarirano.

OEM/ODM: vaš logotip, vaša barva HMI, vaša dolžina kabla, vaše nastavitve strežnika OCPP.

Več kot 200 polnilnih postaj, ki jih upravljamo sami, nam daje podatke o delovanju, ki jih dejansko uporabljamo pri načrtovanju.

Pakiranje in pošiljanje

Omara je dobavljena v lesenem zaboju z jeklenim okvirjem, ki meri približno 2300 x 1900 x 1150 mm, z oblazinjenjem in dvižnimi točkami; terminali potujejo na paletah s kabli, zvitimi in zaščitenimi. 40ft high-cube kontejner sprejme eno omarico in do osem terminalov, odvisno od mešanice.

V vaše pristanišče pošljemo FOB Ningbo ali CIF. Komercialni račun, seznam pakiranja, tovorni list in poročila o preskusih UL so izdani v 3 delovnih dneh po natovarjanju.

Za naročila, vezana v ZDA, pripravimo dodatno dokumentacijo, ki jo zahteva vaš posrednik, vključno s potrdilom o poreklu.

Poprodajne storitve in rezervni deli

Dvoletna standardna garancija zajema napajalne module, terminale in krmilnik; moduli se zamenjajo, ne popravijo na terenu.

Rezervni terminali in napajalni moduli so na zalogi za hitro odpremo; menjalno enoto lahko pošljete, preden vrnete pokvarjeno.

OCPP omogoča diagnozo na daljavo: naši inženirji berejo dnevnike in prilagajajo parametre brez obiska lokacije.

24-urni odgovor na garancijske zahtevke po e-pošti ali WhatsApp; nadomestno odpremo v 5 delovnih dneh.

Nasvet za vzdrževanje: četrtletno očistite filtre terminalov, vsako leto preverite zaključke navora in uporabite posodobitve vdelane programske opreme, ko so izdane.

Opombe o namestitvi in ​​uporabi

Napačno: namestitev priključka na mesto, kjer mora DC kabel prečkati vozni pas. Desno: krmo napeljite pod zaliv ali vzdolž zaščitene stene, da je ne morete prevoziti.

Napačno: blokiranje zadnje prezračevalne plošče omare. Desno: pustite 500 mm prostora za in nad ohišjem za pretok zraka.

Napačno: uporaba terminala kot vlečnega sidra za kabel. Desno: napeljite kabel ročno in pustite, da razbremenitev prevzame obremenitev.

Napačno: pustite postajo na privzetih poverilnicah OCPP. Desno: spremenite gesla in omogočite nadzor na daljavo pred prvo sejo stranke.

Napačno: predpostavka, da lahko vsaka pištola naenkrat porabi 600 kW. Desno: načrtujte seje ob zavedanju, da je moč razdeljena med 2-16 puškami.

Povratne informacije o 600kW razdeljeni enoti

Operater flote v Jeddahu v Savdski Arabiji upravlja s tremi 600kW ločenimi omarami v depoju s 26 ležišči. Njegov komentar po osmih mesecih: terminali so dobro zdržali čez poletje, kabinet pa je potreboval drugo klimatsko napravo. Sobo je premajhnil, ne polnilca.

Razvijalec lokacije v Kazahstanu je združil omarico z osmimi zračno hlajenimi terminali na trgu ob avtocesti. Odločilni dejavnik, nam je povedal, je bil, da je kasneje lahko dodal še štiri terminale, ne da bi se dotaknil napajalne sobe, ventilatorji s 65 dB pa nikoli niso dosegli čakalnice za voznike.

Distributer v Mexico Cityju je izpostavil nasprotno vprašanje: kabel terminala je trd, ko je nov. Po nekaj tednih uporabe se zrahlja, zdaj pa kable pred pošiljanjem predhodno upognemo v tovarni. V njegovi floti desetih enot od takrat ni prišlo do okvare niti enega modula.

Pogosto zastavljena vprašanja

V: Ali lahko 600kW razdeljenemu sistemu kasneje dodam več pištol?

O: Da. Število terminalov je nastavljeno ob času naročila, vendar kasneje spremenjeno; omarica že podpira 2-16 pištol.

V: Ali je terminal res tih?

O: Standardni zračno hlajeni terminal je skoraj tih; tekočinsko hlajen brni približno tako glasno kot namizni računalnik.

V: Kakšno vhodno napetost potrebujem na mestu?

A: AC480V ±10% pri 50/60Hz, severnoameriški komercialni standard.

V: Ali lahko ena omarica napaja terminale na različnih lokacijah?

A: znotraj praktične razdalje kabla, da; izračunamo padec napetosti in velikost kabla iz vašega načrta lokacije.

V: Ali sistem potrebuje transformator?

O: Večina spletnih mest napaja omaro neposredno iz 480 V omrežja; če vaš pripomoček zagotavlja srednjo napetost, se transformator najprej spusti.

V: Kaj se zgodi, če en napajalni modul odpove?

O: Kabinet zmanjša vrednost za delež tega modula in še naprej zaračunava; zamenjate modul, medtem ko ostala postaja deluje.

V: Kateri priključki so na voljo?

O: CCS1, CCS2, GB/T, CHAdeMO in NACS, v kateri koli mešanici na terminalih.

V: Je 600kW split sistem preveč za majhno mesto?

O: Za kotno mesto z 2 pištolama, da, integrirana enota je cenejša; za katero koli spletno stran z načrtom rasti, št.
