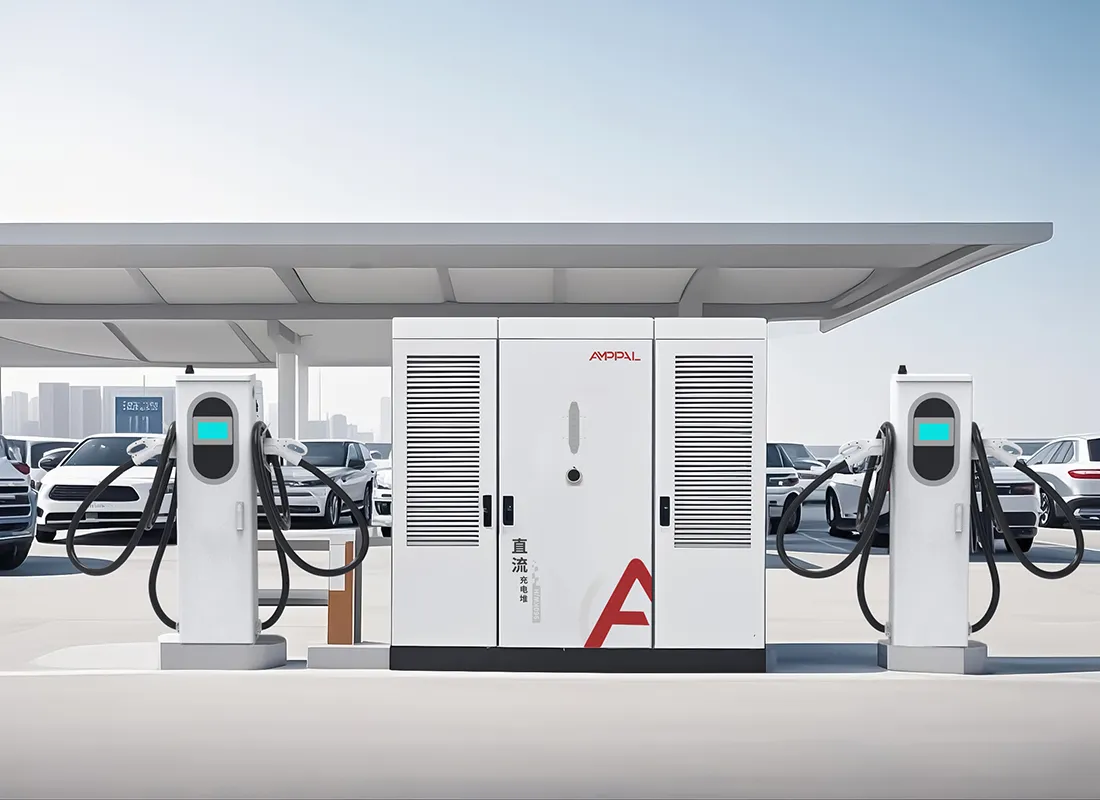

800kW visokozmogljiv razdeljeni DC EV polnilni sistem za komercialna polnilna vozlišča

Kaj dejansko pokrivajo certifikati UL

Severna Amerika ne sprejema oznake CE kot dokaz, da je namestitev polnilnika varna. Sprejema seznam in za opremo za hitro polnjenje z enosmernim tokom je ta seznam UL.

Ta 800 kW deljeni sistem izpolnjuje UL 2202-2022, standard za opremo sistema za polnjenje električnih vozil, in UL 2231-2, standard za sistem zaščite osebja, ki ščiti operaterja pred električnim udarom. Oba sta natisnjena na tablici z imenom in oba preživita inšpekcijski pregled pristojnega organa.

Na tej strani sta razložena dva standarda, zasnova vhoda 480 V v Severni Ameriki in točke skladnosti, ki preprečujejo predelavo projektov.

Morali bi biti neposredni glede tega, kaj ta stran ni: ni pravni nasvet, lokalni zakoni pa se razlikujejo glede na državo in okrožje. Kar je, je praktična slika o tem, kako navedeni sistem z močjo 800 kW odpravi ovire, ki jih najpogosteje vidimo v projektih v ZDA in Kanadi.

Dostop do severnoameriškega trga: UL proti CE

Razlika med oznako CE in seznamom UL ni papirologija. To je, ali je opremo mogoče zakonito namestiti in zavarovati.

CE je samoizjava proizvajalca; UL je seznam tretjih oseb, podprt s tovarniškimi pregledi in nadaljnjimi revizijami.

Večina ameriških jurisdikcij, javnih služb in zavarovalnic zahteva nacionalno priznan seznam preskusnih laboratorijev, ki ga samo CE ne zagotavlja.

UL 2202-2022 zajema celotno opremo polnilnega sistema: ohišje, ožičenje, vhodna vezja in izhodna vezja.

UL 2231-2 zajema sistem za zaščito osebja, varnostno zaklepno verigo med konektorjem in izhodom DC.

Z obema seznamoma je sistem z močjo 800 kW pripravljen za pridobitev dovoljenj brez tehnične ocene po meri v večini držav.

Za Kanado je mogoče isto opremo oceniti v primerjavi s primerki CSA; naše datoteke UL podpirajo to pot.

Tehnične specifikacije

Območja v ZDA in Kanadi, zgrajena za 800 kW

Meddržavne koridorske postaje, kjer že obstaja 480 V trifazna storitev in je 800 kW pogodbena zmogljivost.

Postajališča za tovornjake in počivališča, ki se potegujejo za programe NEVI ali državno financirane programe, ki zahtevajo navedeno opremo.

Ladjedelnice podjetij in voznih parkov nadomeščajo dizelsko infrastrukturo z visokozmogljivim polnjenjem z enosmernim tokom.

Nakupovalna in zabaviščna mesta z velikimi parkirišči in enim namenskim transformatorjem.

Pilotni projekti javnih služb, ki prikazujejo visokozmogljivo polnjenje v distribucijskem omrežju.

Letališke in tranzitne parkirne strukture, kjer ena storitev 480 V napaja več območij polnjenja.

Od vhoda storitve 480 V do izhoda CCS1

Omarica je zasnovana po severnoameriškem komercialnem standardu: AC480V ±10 % pri 50/60Hz trifaznem vhodu. Povečevalni transformator ni potreben med standardno 480 V storitvijo in omarico; usmerniška stopnja se pretvori neposredno v vodilo 300-1000 VDC.

Korekcija faktorja moči zadrži vhod pri ≥0,99, kar ohranja čisto merjenje povpraševanja in se izogne ​​kaznim za komercialne tarife, ki zaračunavajo jalovo moč.

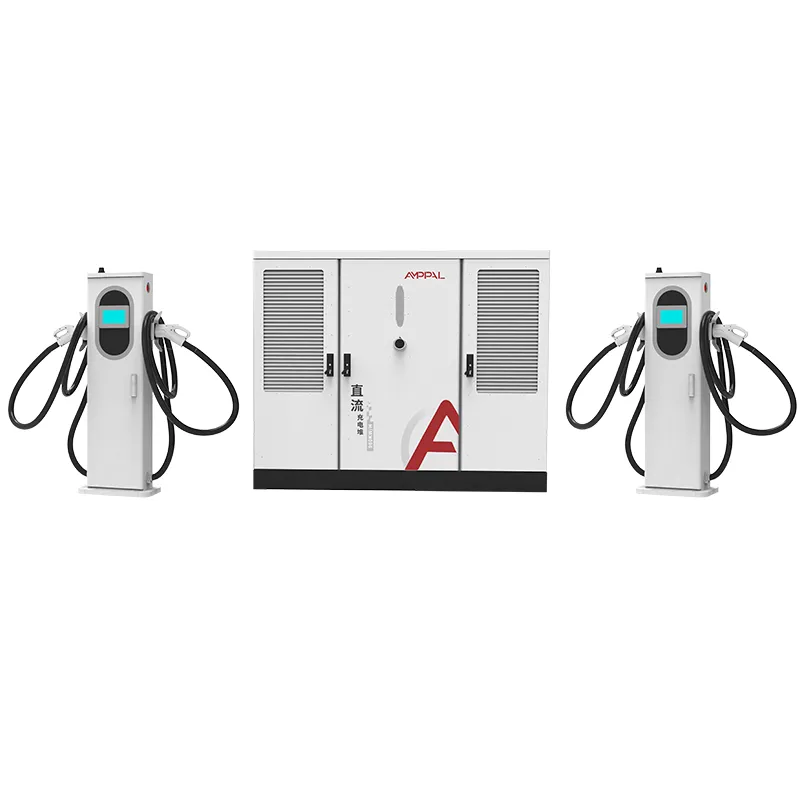

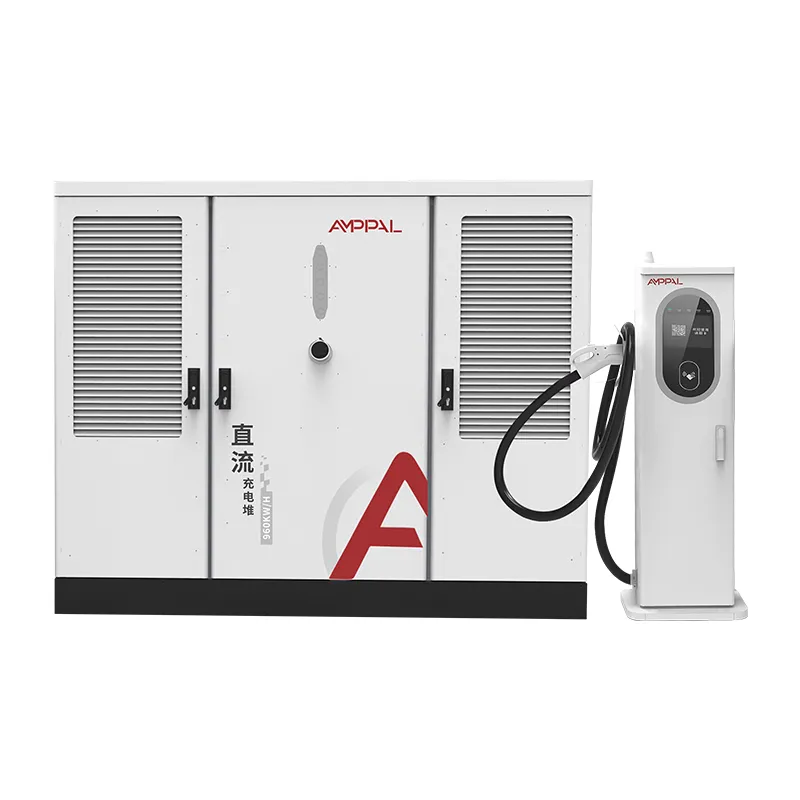

Bazen z močjo 800 kW napaja 2 do 16 terminalov. Vsak terminal se pogaja o svojem toku s krmilnikom, tako da sta 600 A tekočinsko hlajena stojnica in 250 A zračno hlajena stojnica sobivata v isti omarici, izhodni priključki pa sledijo trgu: CCS1 za Severno Ameriko, z NACS na voljo.

Zaščita pred zemeljskim stikom in zaščita osebja se izvajata znotraj omare v skladu z UL 2231-2, postaja pa se poveže z zadnjimi deli OCPP 1.6 ali 2.0 za upravljanje obremenitve in daljinski nadzor.

Toploto upravlja lasten hladilni sistem ohišja, tako da raven hrupa ≤65 dB velja tudi pri polni moči. To je pomembno na komercialnih parcelah, kjer je sosedova lastninska linija blizu opreme.

Oznaka UL, NEC 625 in sprejemljivost AHJ

Pri dovoljenju se navedena oprema plača sama. V času pregleda so pomembni trije dokumenti in vse jih dobavimo.

Oznaka UL na imenski tablici, ki se ujema s številko modela v naši datoteki s seznamom, je tisto, kar inšpektor fotografira.

Člen 625 NEC zajema namestitev opreme za polnjenje električnih vozil; naš priročnik za namestitev preslika omarico v skladu z zahtevami glede napajalnika, nadtoka in odklopnih sredstev.

NFPA 70 je sam kodeks in člen 625 je v njem; Pregled AHJ se osredotoča na ozemljitev, povezovanje in odklop v vidnem polju.

Zagotavljamo poročila o preskusih UL in potrdilo o skladnosti za določene odpremljene serijske serije.

Dokumentacija na vhodni strani vključuje diagram ožičenja 480 V in razporede navorov za servisno povezavo.

Za financirane projekte se naša dokumentacija UL ujema s seznami opreme, ki jih NEVI in državni programi zahtevajo od ponudnikov.

Proizvodni proces za enote s seznama UL

1. korak. Ohišja so preluknjana in lasersko izrezana iz jeklenih kolutov, nato pa robotsko varjena na linijah FANUC.

Korak 2. TRUMPF tlačne zavore oblikujejo plošče; sledi prašno lakiranje in strjevanje.

3. korak. Distribucija izmeničnega toka je ožičena na liniji izmeničnega toka s komponentami, ki jih priznava UL, in zaključki, ki jih nadzoruje navor.

Korak 4. Usmerniški moduli in zaščitna plošča za osebje so nameščeni na enosmerni vod.

Korak 5. Vsaka omarica je testirana z obremenitvijo do 800 kW z zabeleženimi preverjanji faktorja moči, valovitosti in zaščite.

Korak 6. 48-urni cikel delovanja enote; dnevniki so vezani na serijsko številko.

Korak 7. Vzorci naknadnih inšpekcijskih pregledov UL se vzamejo iz proizvodnje v skladu s programom kotacije.

Korak 8. Končni pregled in zaboj; tovarna je do leta 2024 kumulativno poslala več kot milijon enot.

Ali je ta polnilnik primeren za vaš projekt?

Izberite 800kW sistem s seznama UL, ko je vaš projekt v Združenih državah ali Kanadi, ko financer ali komunalno podjetje zahteva navedeno opremo ali ko vaš AHJ ne sprejema strojne opreme samo CE. Prav tako je pravi klic, ko želite en model, ki pokriva rast od 2 do 16 pušk.

Ne izberite ga za en maloprodajni kotiček z dvema pištolama na trgu brez uveljavljanja UL; uvrstitev na seznam nosi stroške in tam bo delo opravila enota samo za CE.

Pred naročilom preverite svojo servisno zmogljivost: omarica potrebuje dejanskih 800kW pri 480V storitvi, plus prostor za vklop in merjenje. S ponudbo pošljemo kontrolni seznam podatkov spletnega mesta, naši inženirji pa ga pregledajo, preden se zavežete.

Dobavni roki se prav tako razlikujejo od trgov samo CE: proizvodne serije, ki so navedene na UL, sledijo istemu razporedu 15-20 delovnih dni, vendar nekateri projekti v ZDA potrebujejo dokumentacijo o seznamu zgodaj za prijave za financiranje. Zahtevajte paket dokumentacije, ko zahtevate ceno, ne potem, ko zmagate na ponudbi.

In če je vaš projekt izključno špekulativen, brez lokacije, brez komunalne pogodbe in brez dovoljenja, počakajte, preden naročite. Oprema ohranja; parkirišče morda ne.

Zakaj AMPPAL za polnilno opremo s seznama UL

UL 2202-2022 in UL 2231-2 sta navedena, tovarniške revizije pa so že vzpostavljene.

15-20 delovnih dni dostave po odobritvi risbe; MOQ iz ene posode.

OEM/ODM: severnoameriška blagovna znamka, kompleti priključkov NACS ali CCS1 in dolžine kablov po meri.

Paket dokumentacije za posrednike in AHJ: poročila UL, potrdila o poreklu in sheme ožičenja.

Proizvajalec s sedežem v Yueqingu, ustanovljen leta 2014, izvaža v več kot 40 držav, vključno z ZDA in Kanado.

Paletiranje, dviganje in dostava

Omarica je dobavljena v zaboju z jeklenim okvirjem s približno 2300 x 1900 x 1150 mm s štirimi dvižnimi točkami; terminali so paletizirani z navitimi kabli in zaščitenimi priključki. 40ft high-cube kontejner se prilega omari in do osmim terminalom.

Pogoji dostave so FOB Ningbo ali CIF do pristanišča v ZDA ali Kanadi. Dokumenti, račun, dobavnica, tovorni list, poročila o preskusih UL in potrdilo o poreklu so izdani v 3 delovnih dneh po natovarjanju.

Zaboj vključuje diagram vrvja za 2200 mm visoko omaro, naš vodnik za zagon pa zajema možnosti viličarja in žerjava za spletno mesto.

Servisna mreža in garancijski pogoji

Dvoletna standardna garancija zajema omarico, terminale, napajalne module in zaščitni krmilnik.

Navzkrižna menjava v primeru napak v garanciji; nadomestno odpremo v 5 delovnih dneh iz naše zaloge.

Oddaljena diagnostika OCPP in posodobitve vdelane programske opreme, ki jih upravljajo naši inženirji v različnih časovnih pasovih.

Kompleti rezervnih delov za stranke v Severni Ameriki: varovalke, konektorji in krmilne plošče na polici.

Nasveti za letno vzdrževanje vključujejo ponovno preverjanje navora po prvem letu in pregled obrabe konektorja vsakih 6 mesecev.

Opombe o uporabi za severnoameriške namestitve

Napačno: napajanje omarice iz omrežja 208 V. Desno: zagotoviti AC480V ±10% trifazni, kot predvideva seznam UL.

Napačno: izpustitev odklopnega sredstva v vidnem polju opreme. Desno: namestite odklopnik po NEC 625 in našem diagramu ožičenja.

Napačno: ozemljitev samo skozi vod. Desno: napeljite namenski ozemljitveni vodnik opreme v skladu z navodili za namestitev.

Napačno: ob predpostavki, da seznam UL zajema neuvrščeni terminal tretje osebe. Desno: uporabite terminale, ki so priloženi navedenemu sistemu.

Napačno: preskočite predstavitev AHJ pred napajanjem. Desno: povabite inšpektorja z datoteko UL in poročili o preskusih v roki.

Povratne informacije operaterja o namestitvah s seznama UL

Omrežje polnilnikov v Kaliforniji, Združene države Amerike, je dalo v uporabo dve 800kW omarici na lokaciji hodnika in opravilo pregled ob prvem obisku. Edina pritožba vodje projekta: zaboj je prispel dva dni pozneje od ponudbe za prevoz, zaradi česar je bil zagon preložen na konec tedna.

Izvajalec javnih služb v Ontariu v Kanadi je uporabil diagrame ožičenja 480 V za predhodno ponudbo za električna dela. Njegove povratne informacije so bile, da mu je razpored navora prihranil klic za predelavo, čeprav je želel, da bi bil priključni kabel 0,5 m daljši za njegovo postavitev stojnice.

Upravljavec voznega parka v Ohiu v Združenih državah uporablja 10 pušk na omarico za svoje tovornjake. Po devetih mesecih je bilo treba zamenjati zapah konektorja enega terminala; rezervni del za cross-ship je prispel v štirih dneh, preostali del postaje pa se ni nikoli nehal polniti.

Pogosta vprašanja: Certificiranje in namestitev

V: Ali je omarica z močjo 800 kW navedena na UL ali je samo testirana?

O: Uvrščeno na seznam pod UL 2202-2022 in UL 2231-2, s tekočimi nadaljnjimi tovarniškimi revizijami.

V: Zakaj CE ne deluje v Združenih državah?

O: Dovoljenja in zavarovanje v ZDA na splošno zahtevajo nacionalno priznan seznam preskusnih laboratorijev; CE je samoizjava proizvajalca.

V: Kakšno vhodno napetost potrebuje sistem?

A: AC480V ±10% pri 50/60Hz, standardna severnoameriška komercialna storitev.

V: Ali NEC 625 zahteva kaj posebnega na mestu?

O: Ustrezna velikost podajalnika, prenapetostna zaščita in odklopno sredstvo na vidnem mestu; naš priročnik preslika vsako zahtevo.

V: Ali sta lahko terminala CCS1 in NACS v isti omari?

O: Da, kompleti konektorjev so dodeljeni vsakemu terminalu ob naročilu.

V: Ali je pred omarico potreben transformator?

A: Samo, če je vaša storitev srednja napetost; iz omrežja 480 V se omarica poveže neposredno.

V: Koliko pušk lahko poganja sistem 800kW?

A: Od 2 do 16, mešanje 250A zračno hlajenih in 600A tekočinsko hlajenih terminalov.

V: Katere dokumente potrebujeta moj posrednik in AHJ?

O: Poročila o preskusih UL, potrdilo o poreklu, seznam pakiranja in shema ožičenja, vse je priloženo pošiljki.
