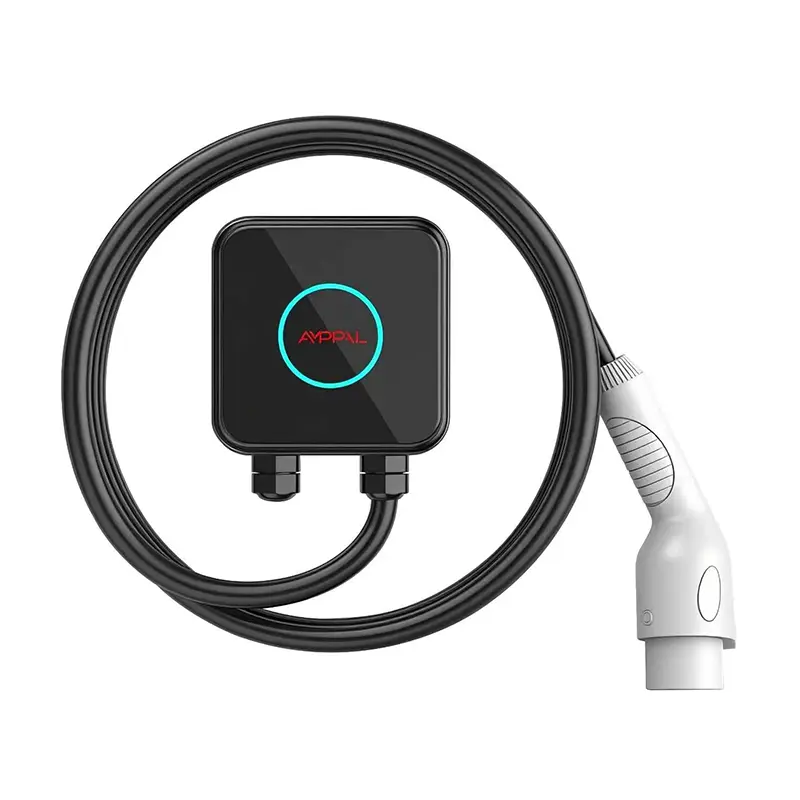

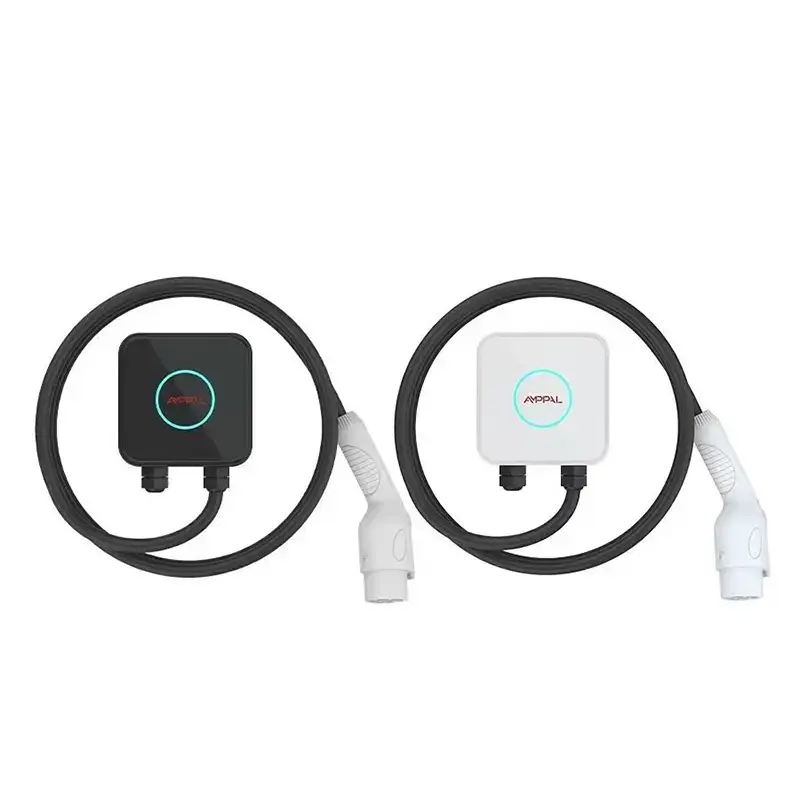

3,5 kW Compact Wallbox AC EV polnilnik za polnjenje doma in v pisarni

Kaj je ta polnilec (in komu je namenjen)

Škatla 150 x 150 x 65 mm je približno velika kot debel roman s trdimi platnicami ali domači usmerjevalnik. To je celotno ohišje AMPPAL 3,5kW Compact - vsaka komponenta, varnostni rele in nadzorna plošča v njem.

Večina stenskih škatel na trgu ima tri- do petkrat večjo prostornino. V utesnjenem kletnem prostoru, ob grelniku vode ali na pol metra širokem zidu ta razlika odloča o tem, ali lahko polnilec sploh namestite.

To enoto smo zgradili za prostore, ki jih vsi drugi ignorirajo: ozka parkirna mesta za stanovanja, stare stanovanjske hiše brez električne sobe, stopnišča, celo steno skupnega dvorišča. Če ima vaša stena 150 mm proste širine, ima prostor za ta polnilec.

Zakaj izredna kompaktnost spremeni vašo namestitev

Majhna velikost ni stilski trik. Spreminja fizično matematiko namestitve polnilnika za električna vozila na štiri načine.

Prvič, višina namestitve. 65 mm globoka enota manj štrli iz stene, tako da lahko stoji na prehodu, ne da bi ovirala peš promet - poleg kletnega stopnišča, kjer bi 120 mm globoka škatla štrlela na hodnik.

Drugič, prilega se znotraj obstoječih ohišij. Izvajalci v Italiji in na Poljskem so Compact namestili v že obstoječo kovinsko razdelilno omaro in jo zaščitili pred vremenskimi vplivi in ​​vandalizmom brez novega zida.

Tretjič, napeljava kablov. Kabel vstopa in izstopa blizu stene, tako da je površinski vodnik videti čist in potrebuje samo dva stenska vložka.

Četrtič, teža. Pri približno 1 kg se enota pritrdi s štirimi vijaki na mavčne plošče ali opeko; ni potrebe po iskanju čepa ali vrtanju v beton.

Kaj je v tako majhnem polnilniku

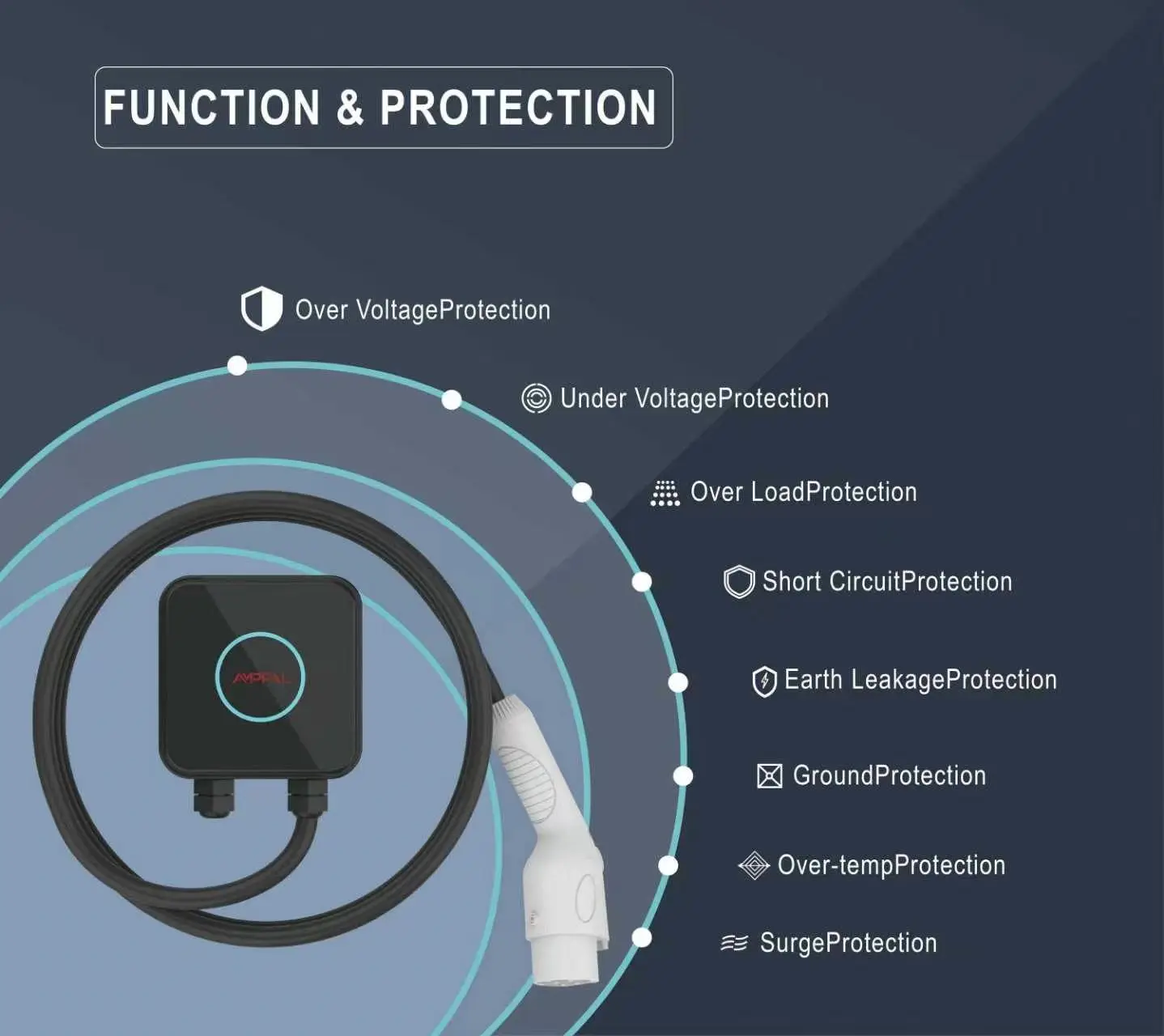

3,5 kW Compact Wallbox AC EV Charger za polnjenje doma in v pisarni je polnilna postaja Mode 3 v skladu z IEC 61851-1:2017. Ne pretvarja AC v DC - to delo ostane v avtu. Kar počne, je upravljanje varnega rokovanja: pilotni signal, nadzor releja, preverjanje neprekinjenosti ozemljitve in samodejna zaustavitev, ko je polnjenje končano ali se pojavi napaka.

Brez transformatorja in stopnje enosmernega napajanja se ohišje dramatično skrči. Toplotna obremenitev pri 3,5 kW je skromna: ohišje je iz termoplastične lupine z oznako UL94 V-0 (odporen na gorenje), toplota pa se odvaja skozi površino ohišja brez ventilatorjev.

IP54 pomeni, da je enota odporna na prah in brizganje vode iz katere koli smeri – ne na potopitev, temveč na dež, kondenzacijo in čiščenje s cevjo. Kontrolna plošča je standardno konformno prevlečena, kar je za to ceno nenavadno, zato preživi vlažne obalne garaže.

Tehnične specifikacije

Kam ta 150 mm polnilec sodi (in kam ne)

Realistični primeri uporabe so specifični in jih jasno naštejemo.

1) Ozke zasebne odprtine v kleteh stanovanj, zlasti v starejših evropskih in jugovzhodnoazijskih stavbah, kjer 2,2 m dolg prehod ne pušča nobene stene.

2) Počitniške hiše in počitniške hiše z enofaznim napajanjem 16 A.

3) Najeta parkirna mesta, kjer najemodajalec želi minimalen odtis in odstranljivo enoto.

4) Garažne stene, ki si jih delijo kotli, naprave za mehčanje vode ali omare za orodje.

5) Flotni depoji izvajajo poceni pilotno namestitev, preden se zavežejo opremi polne velikosti.

Kam ne sodi: 22kW trifazni avto, mesto z na voljo le 3-faznim napajanjem (ta enota je samo enofazno 220VAC) ali dovoz, kjer je hitrejše dnevno polnjenje resnično potrebno.

Kako Compact prenaša vročino, prah in vodo

Tri inženirske izbire omogočajo delo majhnih dimenzij na prostem.

Toplota: pri 3,5 kW skupna razpršena izguba ostane pod 40 W pri polni obremenitvi. Ohišje deluje tudi kot hladilnik - rebraste notranje površine prevajajo toploto na zunanjo stran, preskusi obremenitve pa kažejo površinsko temperaturo pod 55 C pri 35 C okolja.

Prah in voda: ocena IP54 izhaja iz zatesnjenega sprednjega pokrova in kabelskih uvodnic, ki pritrjujejo ovoj kabla, ne pa zaradi epoksi zalivanja. To ohranja enoto uporabno - tehnik jo lahko odpre, zamenja rele in zapre brez tovarniškega orodja.

Certificiranje in zagotavljanje kakovosti

Označeno s CE in preizkušeno v skladu z IEC 61851-1:2017, veljavnim standardom za polnilno opremo AC Mode 3.

Material ohišja ima oceno vnetljivosti UL94 V-0 – ohišje ne vzdrži ognja, kar je zelo pomembno v skupnih kleteh.

Vsaka enota opravi 100-odstotno testiranje električne varnosti: ozemljitev, izolacijska upornost pri 500 V DC in dielektrična odpornost pri 1,5 kV.

V našem laboratoriju so vzorčne enote podvržene 96-urnemu testu slanega pršila in 500.000-cikličnemu preskusu vzdržljivosti releja.

Vhodna inšpekcija preveri kontaktorje, MCU in tokovne senzorje glede na serijska potrdila; stopnja zavrnitve se beleži po seriji.

Tovarna ima certifikate CE, TUV, CB in UL za družino AMPPAL, ki so jih revidirali zunanji priglašeni organi.

Kako je izdelan polnilec (8 korakov)

Proizvodnja v naši tovarni Yueqing (Zhejiang, 'prestolnica električnih naprav') poteka po določenem zaporedju:

1) SMT sklop tiskanega vezja z avtomatskim pregledom spajkalne paste.

2) Nanesen in strjen konformni premaz.

3) Rele, senzor in plošča MCU, nameščena v zadnji polovici ohišja.

4) Kabelska uvodnica in 5 m kabla sta nameščena, krmiljena z navorom.

5) Avtomatski funkcionalni preizkus pri 230 V s simulirano obremenitvijo vozila.

6) 100-odstotni varnostni preskus z visoko potjo in ozemljitvijo.

7) Vizualni pregled in lasersko označevanje serijske številke.

8) Pakirano z montažnim kompletom in kartico za hitri zagon, paletirano po 24-urnem vzorčnem pregledu.

Robotsko podprte linije, ki jih dobavljajo partnerji FANUC (Šanghaj) in TRUMPF (Nemčija), ravnajo s pločevino za naše večje postaje; Compact deluje na namenskem AC vodu. Letna zmogljivost obrata presega milijon enot.

Priročnik za določanje velikosti: Ali vam je 3,5 kW dovolj?

Bodimo neposredni: 3,5 kW je po sodobnih standardih počasno polnjenje. Primeren je za avtomobile, ki parkirajo čez noč – dnevne vožnje, priključne hibride in mestna električna vozila z uporabnimi baterijami 20–40 kWh.

Ne kupujte ga, če vaša dnevna vožnja presega približno 150 km brez alternativnega polnjenja. V tem primeru je pošteno priporočilo 7kW Compact ali 11kW/22kW postaja.

Preskočite ga tudi, če ima vaš dom trifazno napeljavo in vaš avto sprejme 11 kW – stenska omarica postane ozko grlo.

Zakaj je ta enota prava izbira: tesen fizični prostor, enofazno vezje 16 A, ki ga ne boste nadgradili, ali sekundarna lastnost, ki potrebuje poceni, nemoteč polnilnik.

Zakaj izbrati AMPPAL namesto generičnih kompaktnih polnilnikov

Tovarna neposredno iz Zhejiang Anfu New Energy Technology Co., Ltd. (ustanovljeno 2014, specializirano podjetje na nacionalni ravni) - poslujete s proizvajalcem, ne s trgovskim podjetjem.

Standardni dobavni rok 15-20 delovnih dni; vzorci so odposlani v 3-5 delovnih dneh po zraku.

Dobrodošli OEM in ODM: logotip, dolžina kabla, vrsta vtiča (tip 1/tip 2/GB/T) in barva od 100 enot.

Paket dokumentacije: izjava CE, poročilo o preskusu IEC 61851-1, priročnik, potrdilo o tovarniški kontroli za carino.

Izvažajte v več kot 40 držav, vključno z ZAE, Savdsko Arabijo, Rusijo, Nemčijo, Francijo, Malezijo, Tajsko, Vietnamom, Mehiko in Brazilijo; NEOM in Sime Darby sta referenčna partnerja.

MOQ od 1 enote za testiranje; prostorninske stopnje od 50 do 500 enot.

Pakiranje in pošiljanje

Vsaka enota je dobavljena v škatli 210 x 210 x 120 mm, ki tehta približno 1,6 kg, s polnilnikom, 5 m kabla, kompletom za montažo in priročnikom. Škatla je prijazna do kurirja, zato je letalski tovor poceni: 40 enot je zloženih v en sam paket 0,1 m3.

Pri pomorskem prevozu se 1200 enot naloži v 20-čeveljski zabojnik na 24 paletah, zavitih v skrčljivo folijo, po 50 kartonov.

Trgovinski pogoji: FOB Ningbo ali Šanghaj, EXW ali CIF na zahtevo. Papirologija zajema komercialni račun, seznam pakiranja, izjavo CE in potrdilo o poreklu; L/C in D/P obravnavamo rutinsko.

Poprodajna podpora in garancija

2-letna standardna garancija na proizvodne napake; delo in vračilo po dogovoru za vsak primer.

Rezervni deli (rele, krmilna plošča, kabel) odposlani v 7 delovnih dneh; prednostni zrak za Evropo in Bližnji vzhod.

Brezplačna diagnoza na daljavo: pošljite fotografijo ali videoposnetek napake LED in naši inženirji vam bodo odgovorili v enem delovnem dnevu.

Uporabniško vzdrževanje je lahko: preverite, ali so na plašču kabla ureznine, privijte stenske vijake, dvakrat letno odpihnite prah.

Za trgovce v Nemčiji, Franciji in ZAE obstajajo pogodbe o podaljšani garanciji in servisu na kraju samem.

Opombe o namestitvi in ​​uporabi

Napačno: montaža poravnana z leseno steno s pokritimi zadnjimi zračniki. Desno: pustite zračno režo 30 mm in prezračevalne odprtine naj bodo proste - IP54 ščiti pred vodo, ne blokiranega pretoka zraka.

Napačno: priključitev polnilnika v domačo vtičnico prek adapterja. Desno: priključite ga na namenski odklopnik 16 A (tip A ali B RCD, 30 mA), tako da preverjanje neprekinjenosti ozemljitve deluje, kot je načrtovano.

Napačno: med polnjenjem navijte 5-metrski kabel na kavelj. Desno: popolnoma odvijte pred sejo; zvit kabel se pod obremenitvijo segreje in lahko sproži termični izklopnik.

Napačno: montaža v celoti izpostavljena vodoravnemu dežju. Desno: namestitev pod pokrovom ali v parkirnem zavetju; IP54 prenaša škropljenje, ne pa tudi ure dežja.

Napačno: konektor pade na tla, kjer po njem vozijo avtomobili. Desno: pištolo shranite v držalo, da ostanejo zatiči čisti in suhi.

Kaj pravijo stranke po namestitvi

Upravitelj nepremičnine v Varšavi je lansko jesen namestil šest enot v klet stanovanja iz leta 1970. Širina 150 mm mu je omogočila namestitev polnilnikov med plošče z varovalkami in stopnišče - nobena postaja polne velikosti ne bi mogla zasesti tega mesta. Njegova opomba: fiksnemu kablu je zmanjkalo zadnjega ležišča, zato je druga serija dobila 7 m kablov.

Trgovec z avtomobili v Penangu uporablja Compact kot predstavitveni polnilnik v razstavnem prostoru. "Stranke ga vidijo poleg mehke vezave in takoj ugotovijo velikost," pravi. Manjša pritožba: LED obroč sveti v temnem razstavnem prostoru, ponoči pa ga prelepi.

Lastnik avtodoma na Bavarskem polni svoj priključni hibrid v vrtni lopi na tokokrogu 16 A. Po eni sezoni dežja in zmrzali -8C, nič napak; priznava, da mu je 2-letna garancija dala pogum, da poskusi - nekaj, kar odsvetujemo brez električarja, čeprav je delovalo.

pogosta vprašanja

V: Ali lahko ta polnilnik s 3,5 kW deluje na gospodinjski vtičnici?

O: Ne. Trdno mora biti priključen na namensko 16A vezje z RCD.

V: Koliko obsega na uro doda 3,5kW?

O: Približno 14-15 km pri 230 V; 30 kWh baterija se napolni v približno 8,5 ure.

V: Ali je ohišje res negorljivo?

O: Da - UL94 V-0, najvišji razred vnetljivosti za plastiko.

V: Ali ga lahko montiram na prostem?

O: Pod streho ali zavetiščem, da; IP54 je odporen proti pljuskom in prahu, ne pa neprekinjenemu vodoravnemu dežju.

V: Ali deluje z vsemi znamkami EV?

O: Kateri koli EV, združljiv z načinom 3 AC, deluje z različico vtičnice, ki jo naročite: tip 1, tip 2 ali GB/T.

V: Zakaj samo 16A namesto 32A?

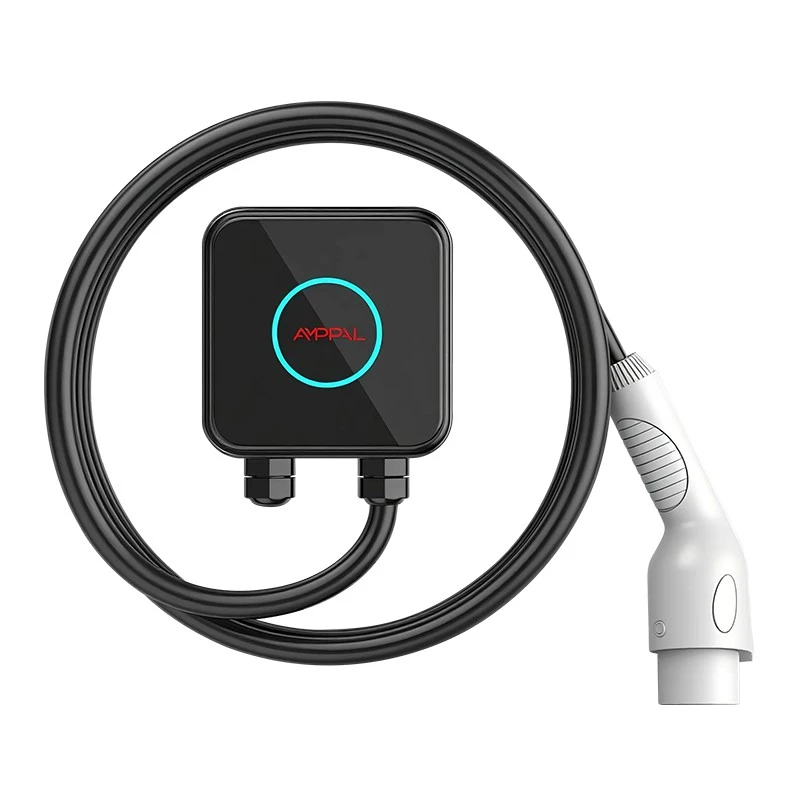

O: Telo 150x150x65 mm je termično optimizirano za 16A; 7kW Compact pokriva 32A v istem odtisu.

V: Kaj se zgodi, če RCD sproži med polnjenjem?

O: Polnjenje se ustavi in ​​prikaže se LED za napako; znova se zažene šele, ko je napaka odpravljena.

V: Ali ga lahko pozneje preselim v najemno nepremičnino?

O: Da - štirje vijaki in standardni priključek 16A; električar selitev opravi v približno 20 minutah.
